- Página 1 Manual de usuario - producto 1: Máquina Elíptica Bicicleta Elíptica Magnética con Pantalla LCD y Monitor de Pulso Cardiaco Cardíaca SF-E3607 Sunny Health & Fitness Manual de usuario - producto 2: Marcy ME-709 Bicicleta reclinada con resistencia...

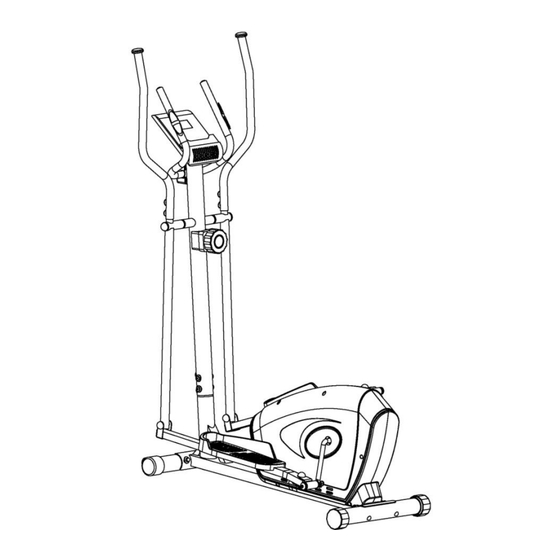

- Página 2 MÁQUINA ELÍPTICA MAGNÉTICA SF-E3607 MANUAL DEL USUARIO ¡IMPORTANTE! Conserve el manual del propietario para las instrucciones de mantenimiento y ajuste. Su satisfacción es muy importante para nosotros, NO DEVUELVA HASTA HABERNOS CONTACTADO: support@sunnyhealthfitness.com ó 1- 877 - 90SUNNY (877- 907-8669).
- Página 4 INFORMACIÓN IMPORTANTE DE SEGURIDAD Gracias por haber elegido nuestro producto. Para garantizar su seguridad y salud, utilice este equipo correctamente. Es importante leer todo el manual antes de instalar y usar el equipo. Solo se puede garantizar el uso seguro y eficaz del equipo si se instala, mantiene y utiliza correctamente.
- Página 5 DIBUJO DETALLADO...
- Página 6 LISTA DE PIEZAS N.° Descripción Cantidad N.° Descripción Cantidad Estructura Principal Agarre de Espuma Poste de Manubrio Tapón Redondo Ø25x1.5 Estabilizador Frontal Cable de Pulso Estabilizador Trasero Tornillo Hexagonal M8x30 5 L/R Soporte de Pedal 1 Juego Arandela de Presión D8 6 L/R Tubo de Oscilación 1 Juego...
- Página 7 Cojinete 6000Z Llave S=6 Volante de Inercia Llave S=8 Eje de Volante de Inercia Llave Inglesa S=17,19 Cubierta de Manivela Llave Inglesa S=13,14 Llave Inglesa S=10,13,14,15,17 Soporte de Sensor PAQUETE DE HERRAMIENTA #13 Φ20×Φ8.5×R30 4PZAS #12 M8x76 4PZAS #14 M8 4PZAS #52 D8 4PZAS #34 d10×1.5 4PZAS #33 M10×45 4PZAS...
- Página 8 INSTRUCCIONES DE ARMADO Valoramos su experiencia con los productos de Sunny Health and Fitness. Para asistencia con repuestos o solución de problemas, contáctenos en support@sunnyhealthfitness.com o al 1-877- 90SUNNY (877-907-8669). PASO 1: Anexar Estabilizador Frontal y Trasero (No. 3&4) al Estructura Principal (No. 1) con 4 Perno de Carrocería (No.
- Página 9 Valoramos su experiencia con los productos de Sunny Health and Fitness. Para asistencia con repuestos o solución de problemas, contáctenos en support@sunnyhealthfitness.com o al 1-877- 90SUNNY (877-907-8669). PASO 3: Retire los 2 Pernos Hexagonales (No. 24), 2 Arandelas de Presión (No. 52), 2 Arandelas Plana (No.
- Página 10 Valoramos su experiencia con los productos de Sunny Health and Fitness. Para asistencia con repuestos o solución de problemas, contáctenos en support@sunnyhealthfitness.com o al 1-877- 90SUNNY (877-907-8669). PASO 4: Conecte los 2 Pedales (10L / R) a los 2 correspondientes Soporte para Pedal (No. 5L / R) con 4 Pernos Hexagonales (No.
- Página 11 Valoramos su experiencia con los productos de Sunny Health and Fitness. Para asistencia con repuestos o solución de problemas, contáctenos en support@sunnyhealthfitness.com o al 1-877- 90SUNNY (877-907-8669). PASO 6: Retire los 4 Tornillos de Cabeza Cruzada (No. 55) premontados de la parte posterior de la Computadora (No.
- Página 12 AJUSTES Y GUIA DE USO 1. Si encuentra que no hay diferencia entre el nivel de tensión 1 al nivel 8, verifique la conexión del cable de tensión. Vea el diagrama a continuación. 2. Si el medidor no muestra los números correctamente, verifique las baterías. Si el medidor no cuenta la velocidad y el tiempo, verifique las conexiones del Cable de Extensión (No.
- Página 13 6. Si es muy difícil pedalear en los niveles de tensión más altos, o si escucha ruidos de fricción, retire la Cubierta de Cadena (No. 66L / R) y ajuste el tornillo que se muestra en el siguiente diagrama. Deberá bajar la posición del tornillo girando hacia la izquierda; esto evitará que el Tablero Magnético (No.
- Página 14 COMPUTADORA DE EJERCICIOS ESPECIFICACIONES: TIEMPO ------------------------------ 00:00-99:59 MIN:SEG VELOCIDAD ------------------------------ 0,0-999,9 KM/H o ML/H DISTANCIA ------------------------------ 0,00-9999 KM o ML CALORIAS ------------------------------ 0,0-9999 calorías ODÓMETRO ------------------------------ 0,00-9999 KM o ML PULSO ------------------------------ 40-240 BPM LLAVE DE FUNCIONAMIENTO: MODE: Pulse para seleccionar la función. RESET: Pulse para borrar y reiniciar.
- Página 15 NOTA: Por favor lea todas las instrucciones cuidadosamente antes de usar este producto MARCY ® Tabla de contenidos Bicicleta Reclinada con Aviso de seguridad Resistencia Magnética Información importante sobre montaje ME-709 Cuidado y mantenimiento Lista de piezas Garantía Pedidos de piezas Modelo ME-709 Conserve este...
- Página 16 TABLA DE CONTENIDOS ANTES DE COMENZAR...................…. 1 AVISOS IMPORTANTES DE SEGURIDAD............2 PAQUETE DE ARTÍCULOS DE FERRETERÍA.........………. 4 INSTRUCCIONES DE ENSAMBLAJE…………………........…. 6 DIAGRAMA ESQUEMÁTICO …………………………………………………………. 10 LISTA DE PIEZAS....................COMPUTADORA....................… 12 GARANTÍA....................……….. 16 PEDIDOS DE PIEZAS..................…… 16 ANTES DE COMENZAR Gracias por elegir la Bicicleta Reclinada con Resistencia Magnética ME-709 hecho por IMPEX®...
- Página 17 AVISOS IMPORTANTES DE SEGURIDAD Este equipo de ejercicio está construido para una seguridad óptima. Sin embargo, deben aplicarse ciertas precauciones al operar un equipo de ejercicio. Asegúrese de leer todo el manual antes de montar o de operar el equipo. Principalmente, observe las siguientes precauciones: 1.
- Página 18 COLOCACIÓN DE ETIQUETAS DE ADVERTENCIA La etiqueta de advertencia que se muestra arriba se ha colocado en el Estabilizador Trasero. Si faltan las etiquetas o las mismas son ilegibles, por favor llame a servicio al cliente al 1-800-999-8899 para obtener reemplazos.
- Página 19 PAQUETE DE ARTÍCULOS DE FERRETERÍA Pieza# Descripción Identificador Perno hexagonal M8 x 5/8” (Cantidad 12) Ø 7/8” Arandela curveada (Cantidad 8) Perno con cabeza de hongo M8 x 2 ½” (Cantidad 4) Tuerca de rueda (Cantidad 4) Perilla de nivelación M10 (Cantidad 1) Arandela Ø...
- Página 20 LISTA DE VERIFICACIÓN PREVIO AL ENSAMBLAJE PIEZA NO. DESCRIPCIÓN CANTIDAD Marco principal Computora Tubo de soporte del asiento Marco deslizante Estabilizador frontal con Rueda de transporte Estabilizador trasero con Tapa de extreme niveladora Poste frontal Pedal Cojín del respaldo Cojín del asiento Manillar...
- Página 21 INSTRUCCIONES DE ENSAMBLAJE NOTA: Se recomienda enfáticamente que el ensamblaje de esta máquina sea realizado por dos personas o más para evitar cualquier posible lesión. PASO 1 (Consulte el diagrama 1) A.) Antes de dar inicio al ensamblaje, retire la Perilla de liberación rápida (#24), retire y descarte el inserto de protección.
- Página 22 PASO 2 (Consulte el Diagrama 2) A.) Nota: Podría necesitar de ayuda adicional para poder sostener el Poste frontal (#4) mientras conecta los cables y alambres. B.) Adjunte el Poste frontal (#4) al Marco principal (#1). Conecte el Cable superior de la computadora (#10) de la parte inferior de Poste frontal al Cable inferior de la computadora (#12) desde el Marco principal.
- Página 23 PASO 3 (Consulte el Diagrama 3) A.) Adjunte el Soporte del asiento (#25) a la abrazadera en el Marco deslizante (#26). Asegúrelo con dos Pernos hexagonales M8 x 2 ¾” (#31), dos Arandelas Ø 5/8” (#27), y dos Tuercas de aeronaves M8 (#33). B.) Adjunte el Tablero del respaldo (#28) al Soporte del asiento.
- Página 24 PASO 4 (Consulte el Diagrama 4) A.) Adjunte el Manillar (#22) al Soporte del asiento (#25). Asegúrelo con dos Pernos hexagonales M8 x 2 ¾” (#31), dos Arandelas Ø 5/8 (#27), y dos Tuercas de aeronave M8 (#33). B.) Conecte el Cable superior de la Computadora (#10) al cable sobre la Computadora.
- Página 26 LISTA DE PIEZAS DESCRIPCIÓN CANTIDAD Marco principal Computadora Tornillo Philips M5 x 3/8” Poste frontal Arandela Ø ½” Tornillo Philips M5 x 2” Cable de tensión superior Perno hexagonal M8 x 5/8” Arandela curveada Ø 7/8” Cable superior de la computadora Cable de tensión inferior Cable inferior de la computadora Perno de cabeza de hongo M8 x 2 ½”...
- Página 27 COMPUTADORA INICIO/PARO AUTOMÁTICO Cuando inicie el ejercicio, el monitor se encenderá automáticamente y mostrará el progreso.Cuando pare de hacer ejercicio, el monitor se apagará automáticamente después de 8 minutos, para ahorrar energía. Al presionar la tecla “MODE”, se mostrará automáticamente el Tiempo, Velocidad, Distancia, Calorías y ODO cada 4 segundos.
- Página 28 ESPECIFICACIONES: ESCÁN AUTOMÁTICO Cada 4 segundos TIEMPO 00:00’~99:59’ La señal máxima que se puede obtener es de FUNCIÓN VELOCIDAD ACTUAL 99.9 M/H DISTANCIA 0.00~99.99 M RECORRIDA CALORÍAS 0~9999kCAL TIPO DE PILA 2 pilas tamaño –AA o UM –3 TEMPERATURA DE FUNCIONAMIENTO 0°C ~ +40°C TEMPERATURA DE ALMACENAJE -10°C ~ +60°C...
- Página 29 DIRECTRICES DE EJERCICIO El uso de su bicicleta le proporcionará varios beneficios, mejorará su forma física, tonificara sus músculos y junto con una dieta de calorías controladas, le ayudará a perder peso. 1. La fase de calentamiento Esta etapa ayuda a lograr que la sangre circule por el cuerpo y que los músculos funcionen correctamente.
- Página 30 3. La fase de enfriamiento Esta etapa permite que el sistema cardiovascular y los músculos se relajen. Esta es una repetición del ejercicio de calentamiento, por ejemplo reducir su ritmo, continuar durante aproximadamente 5 minutos. Los ejercicios de estiramiento deben repetirse en este momento, recordando otra vez no forzar ni tirar de sus músculos para hacer el ejercicio de estiramiento.
- Página 31 IMPEX INC. ® GARANTÍA LIMITADA ® IMPEX Inc. ("IMPEX ") garantiza que este producto estará libre de defectos de fabricación y materiales, bajo uso normal y condiciones de servicio, por un período de dos años dentro del marco de la fecha de compra. Esta garantía se extiende sólo al comprador original. La obligación de IMPEX bajo esta garantía se limita a sustituir o reparar, a opción de IMPEX.
