- Página 1 比例 1.000 Manuel d’installation et d’utilisation Manual de usuario y instalación Manuale d’installazione e d’uso...
-
Página 2: Avertissements
Avertissements Cette pompe à chaleur contient un Gaz frigorigène R32 inflammable. Toute intervention sur le circuit frigorigène est interdite sans une habilitation en cours de validité. Avant toute intervention sur le circuit frigorigène, les précautions suivantes sont nécessaires pour un travail en toute sécurité. 1. - Página 3 Warning This heat pump contains a flammable refrigerant R32. Any intervention on the refrigerant circuit is prohibited without a valid autho- rization. Before working on the refrigerant circuit, the following precautions are neces- sary for safe work. 1. Work procedure The work must be carried out according to a controlled procedure, in order to mini- mize the risk of presence of flammable gases or vapors during the execution of the works.
- Página 4 Avvertenze Questa pompa di calore contiene un refrigerante infiammabile R32. Qualsiasi intervento sul circuito frigorifero è vietato senza una valida autorizzazione. Prima di lavorare sul circuito del refrigerante, sono necessarie le seguenti precauzioni per un lavoro sicuro. 1. Procedura di lavoro Il lavoro deve essere eseguito secondo una procedura controllata, al fine di minimizzare il rischio di presenza di gas o vapori infiammabili durante l’esecuzione dei lavori.
- Página 5 à chaleur pour piscine. Notre ambition, vous fournir un produit de qualité aux performances hors normes. Nous avons réalisé ce manuel avec le plus grand soin afin que vous puissiez tirer le meilleur de votre pompe à chaleur Poolex. 比例 1.000...
- Página 6 Elles doivent être remises à l’installateur et conservées par l’utilisateur. En cas de perte du manuel, veuillez vous référer au site : www.poolex.fr Les indications et avertissements contenus dans le présent manuel doivent être lus avec attention et compris car ils fournissent d’importantes informations concernant la manipulation et le fonctionnement de la pompe à...
-
Página 7: Tabla De Contenido
Sommaire 1. Généralité..........................4 Conditions générales de livraison ..................4 Consignes de sécurité ......................4 Traitement des eaux ......................5 2. Description ..........................6 Contenu du colis ........................6 Caractéristiques générales ....................6 Caractéristiques techniques ....................7 Dimensions de l’appareil ....................8 Vue éclatée ........................9 3. -
Página 8: Généralité
1. Généralité Conditions générales de livraison Tout matériel, même franco de port et d’emballage, voyage aux risques et périls de son destina- taire. La personne chargée de la réception de l’appareil doit effectuer un contrôle visuel pour constater tout dommage éventuel subi par la pompe à chaleur durant le transport (circuit frigorifique, carrosserie, armoire électrique, châssis). -
Página 9: Lors De L'uTilisation
La pression du test coté basse et haute pression ne doit pas excéder 42 bars. Traitement des eaux Les pompes à chaleur pour piscines Poolex peuvent être utilisées avec tous types de traitement de l’eau. Cependant, il est impératif que le système de traitement (pompes doseuses Cl, pH, Br et/ou électrolyseur) soit installé... -
Página 10: Description

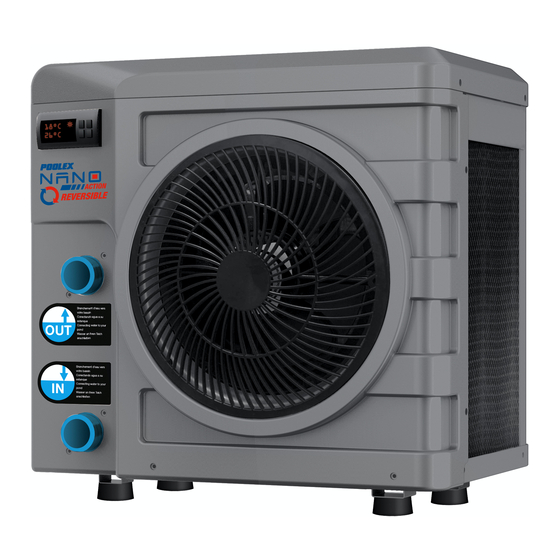

2. Description Contenu du colis La pompe à chaleur Poolex Nano Action Reversible 2 raccords hydrauliques entrée / sortie de 32/38mm de diamètre Ce manuel d’installation et d’utilisation 4 Patins anti-vibrations Caractéristiques générales Une pompe à chaleur Poolex c’est avant tout : Un dispositif certifié... -
Página 11: Caractéristiques Techniques
2. Description Caractéristiques techniques Nano Action Reversible Puissance de chauffage (W) 3000 26°C Consommation (W) 26°C COP (Coeff. de performance) 5,00 Puissance de chauffage (W) 2200 15°C Consommation (W) 26°C COP (Coeff. de performance) 3,93 Puissance de refroidissement (W) 1830 35°C... -
Página 12: Dimensions De L'aPpareil
2. Description Dimensions de l’appareil 比例 1.000 Dimensions en mm Nano Action Reversible... -
Página 13: Vue Éclatée
2. Description Vue éclatée 比例 1.000 1. Châssis 9. Panneau gauche 2. Compresseur 10. Boîtier de commande électrique 3. Évaporateur 11. Support du ventilateur 4. Support angulaire 12. Ventilateur et moteur 5. Vanne à quatre voies 13. Panneau avant 6. Panneau supérieur 14. -
Página 14: Emplacement
3. Installation La pompe à chaleur est très facile à installer, et ne nécessite que le raccord au circuit hydraulique et une alimentation électrique. Emplacement La pompe à chaleur doit être placée à au moins 2,5 mètres du bassin. Piscine >2.5m 比例... -
Página 15: Installation
3. Installation Schéma d’installation VERS LA PISCINE Système de traitement automatisé PISCINE Filtration + Pompe DEPUIS LA PISCINE 比例 1.000 Le filtre situé en amont de la pompe à chaleur doit être nettoyé régulièrement pour que l’eau du circuit soit propre et ainsi éviter les problèmes de fonctionnement liés à la saleté ou au colmatage du filtre. -
Página 16: Utilisation
4. Utilisation Panneau de contrôle Voyant Chauffage Voyant Refroidissement/Dégivrage Bouton ON/OFF Bouton mode Bouton + Bouton - Choix du mode de fonctionnement Avant de commencer, assurez-vous que la pompe de filtration fonctionne et que l’eau circule au travers de la pompe à chaleur. Avant de paramètre votre température de consigne, vous devez choisir au préalable un mode de fonctionnement pour votre télécommande : Mode Chauffage... -
Página 17: Mode Chauffage
4. Utilisation Mode Chauffage Étape 1 : Appuyez sur pour mettre votre pompe en marche. Étape 2 : Appuyez sur pour passer d’un mode à l’autre jusqu’à l’affichage du mode Chauffage. Étape 3 : À l’aide des touches sélectionnez la température souhaitée. EXEMPLE : Si la température actuelle est de 15°C, la valeur par défaut est de 27°... -
Página 18: Mode Refroidissement
4. Utilisation Mode Refroidissement Étape 1 : Appuyez sur pour mettre votre pompe en marche. Étape 2 : Appuyez sur pour passer d’un mode à l’autre jusqu’à l’affichage du mode Refroidissement. Étape 3 : À l’aide des touches sélectionnez la température souhaitée. EXEMPLE : Si la température actuelle est de 30°C, la valeur par défaut est de 27°... -
Página 19: Valeurs D'éTat Et Paramètres Avancées
4. Utilisation Valeurs d’état et paramètres avancées ATTENTION : Cette opération sert à faciliter l’entretien et les réparations futures. Seul un professionnel expérimenté est habilité à modifier les paramètres par défaut. Les paramètres du système peuvent être vérifiés et ajustés au moyen de la télécommande en suivant les étapes suivantes Étape 1 : Restez appuyé... -
Página 20: Mise En Service
5. Mise en service Mise en service Conditions d’utilisation Pour que la pompe à chaleur fonctionne normalement, la température ambiante de l’air doit être comprise entre -5°C et 43°C. Consignes préalables Avant la mise en service de la pompe à chaleur, veuillez : Vérifiez que l’appareil est stable. -
Página 21: Maintenance Et Entretien
6. Maintenance et entretien Maintenance, entretien et hivernage ATTENTION : Avant d’entreprendre des travaux de maintenance sur l’appareil, assurez- vous d’avoir coupé l’alimentation électrique. Nettoyage Le boîtier de la pompe à chaleur doit être nettoyé avec un chiffon humide. L’utilisation de détergents ou d’autres produits ménagers pourraient dégrader la surface du boîtier et en altérer ses propriétés. -
Página 22: Dépannage
7. Dépannage ATTENTION : Dans des conditions normales, une pompe à chaleur adaptée permet de réchauffer l’eau du bassin de 1°C à 2°C par jour. Il est donc tout a fait normal de ne pas ressentir une différence de température en sortie de circuit lorsque la pompe à chaleur fonctionne. -
Página 23: Recyclage
8. Recyclage Recyclage de la pompe à chaleur Votre appareil est en fin de vie et vous souhaitez vous en débarrasser ou le remplacer. Ne le jetez pas à la poubelle. Une pompe à chaleur doit faire l’objet d’une collecte sélective en vue de sa réutilisation, de son recyclage ou de sa revalorisation. -
Página 24: Garantie
La société Poolstar garantit au propriétaire d’origine les défauts matériels et les défauts de fabrica- tion de la pompe à chaleur Poolex Nano Action Reversible pendant une période de deux (2) ans. Le compresseur est garanti pendant une période de cinq (5) ans L’échangeur à... - Página 25 Nuestro propósito es ofrecerle un producto de una calidad y un resultado excepcionales. Hemos elaborado este manual con sumo cuidado para que pueda sacar el máximo provecho a su bomba de calor Poolex. 比例 1.000...
-
Página 26: Léalo Con Atención
Una vez instalado el producto, el usuario deberá guardarlas. En caso de perder el manual, consulte el sitio web: www.poolex.fr Las instrucciones y recomendaciones recogidas en este manual deben leerse con atención y com- prenderse, puesto que contienen información muy útil sobre el funcionamiento y la manipulación segura de la bomba de calor. - Página 27 Índice 1. Generalidades..........................4 Condiciones generales de entrega ..................4 Instrucciones de seguridad ....................4 Tratamiento del agua ......................5 2. Descripción ..........................6 Contenido del paquete .......................6 Características generales ....................6 Especificaciones técnicas ....................7 Dimensiones de la unidad ....................8 Vista en despiece ......................9 3.
-
Página 28: Generalidades
1. Generalidades Condiciones generales de entrega Todo el equipo, aun cuando se transporte «franco de porte y embalaje», se entrega por cuenta y riesgo del destinatario. El responsable de la recepción del equipo debe llevar a cabo una inspección visual para detectar cualquier daño sufrido por la bomba de calor durante su transporte (sistema de refrigeración, paneles de la carcasa, caja de control eléctrico, marco, etc.). -
Página 29: Durante El Uso
La presión de prueba alta y baja no debe superar los 42 bares. Tratamiento del agua Las bombas de calor Poolex para piscinas pueden usarse con todo tipo de sistemas de trata- miento de agua. No obstante, es imprescindible que el sistema de tratamiento de agua (con bombas dosificadoras de cloro, pH, bromo o electrólisis de sal) se instale después que la bomba de calor en el circuito... -
Página 30: Descripción
Este manual de usuario y de instalación 4 almohadillas antivibraciones Características generales Una bomba de calor Poolex tiene las siguientes características: Certificación CE y cumplimiento con la directiva europea RoHS. Gran rendimiento con un ahorro energético de hasta el 80% en comparación con otros sistemas de calentamiento convencionales. -
Página 31: Especificaciones Técnicas
2. Descripción Especificaciones técnicas Nano Action Reversible Calefacción (W) 3000 Aire 26°C Consumo (W) Agua 26°C 5,00 (Coeficiente de rendimiento) Calefacción (W) 2200 Aire 15°C Consumo (W) Agua 26°C 3,93 (Coeficiente de rendimiento) Capacidad de enfriamiento (W) 1830 Aire 35°C... -
Página 32: Dimensiones De La Unidad
2. Descripción Dimensiones de la unidad 比例 1.000 Dimensiones en mm Nano Action Reversible... -
Página 33: Vista En Despiece
2. Descripción Dimensiones de la unidad 比例 1.000 1. Chasis 9. Panel izquierdo 2. Compresor 10. Caja de control eléctrico 3. Evaporador 11. Soporte del ventilador 4. Soporte angular 12. Ventilador y motor 5. Válvula de 4 vías 13. Panel frontal 6. -
Página 34: Instalación
3. Instalación La bomba de calor es muy fácil de instalar y solo requiere la conexión al circuito hidráulico y una fuente de alimentación. Localización La bomba de calor debe colocarse al menos a 2,5 metros de la piscina. Piscina >2.5m 比例... -
Página 35: Esquema De La Instalación
3. Instalación Esquema de la instalación HACIA LA PISCINA Sistema de tratamiento automático PISCINA Filtración + Bomba DESDE LA PISCINA 比例 1.000 El filtro ubicado antes de la bomba de calor debe limpiarse regularmente para que el agua del sistema esté limpia y evitar de este modo problemas de funcionamiento derivados de la suciedad o el atascamiento del filtro. -
Página 36: Uso
4. Uso Panel de control Calefacción Enfriamiento/Descongelación ON/OFF Selección Selector del modo de funcionamiento Antes de empezar, compruebe que la bomba de filtración funciona y que el agua circula por la bomba de calor. Antes de ajustar la temperatura requerida, seleccione un modo de funcionamiento para su mando a distancia: Modo de calentamiento Seleccione el modo de calentamiento si desea que la bomba... -
Página 37: Modo De Calentamiento
4. Uso Modo de calentamiento ADVERTENCIA: Antes de empezar, compruebe que la bomba de filtración funciona correcta- mente. Paso 1 : Pulse para encender la bomba. Paso 2 : Pulse para cambiar de un modo a otro hasta que aparezca el modo de calentamiento. -
Página 38: Modo De Enfriamiento
4. Uso Modo de enfriamiento ADVERTENCIA : Antes de empezar, compruebe que la bomba de filtración funciona correcta- mente. Paso 1 : Pulse para encender la bomba. Paso 2 : Pulse para cambiar de un modo a otro hasta que aparezca el modo enfriamiento. Paso 3 : Utilizando los botones seleccione la temperatura requerida. -
Página 39: Valores De Estado Y Configuraciones Avanzadas
4. Uso Valores de estado y configuraciones avanzadas ADVERTENCIA: Esta operación se utiliza para ayudar a los servicios de mantenimiento y futuras reparaciones. Las configuraciones por defecto solo deberían ser modificadas por un profesional con experiencia. Las configuraciones del sistema pueden comprobarse y ajustarse desde el mando a distancia siguiendo estos pasos: Paso 1 : Mantenga pulsado el botón hasta que llegue al modo de verificación de configura-... -
Página 40: Funcionamiento
5. Funcionamiento Funcionamiento Condiciones de uso Para que la bomba de calor pueda funcionar con normalidad, la temperatura ambiente debe oscilar entre -5°C y 43°C. Recomendaciones previas a la puesta en marcha Antes de activar la bomba de calor: Compruebe que la unidad está bien estable. Verifique el correcto funcionamiento de su instalación eléctrica. -
Página 41: Mantenimiento Y Servicio Técnico
6. Mantenimiento y servicio Mantenimiento, servicio técnico y almacenamiento en invierno ADVERTENCIA: Antes de realizar ningún trabajo de mantenimiento en la unidad, compruebe que la cortado la alimentación eléctrica. Limpieza Limpie la carcasa de la bomba de calor con un paño húmedo. El uso de detergentes u otros pro- ductos de uso doméstico podrían dañar la superficie de la carcasa y afectar a sus propiedades. -
Página 42: Reparaciones
7. Reparaciones ADVERTENCIA: En condiciones normales, una bomba de calor adecuada puede calentar el agua de una piscina entre 1°C y 2°C diarios. Por tanto, es completamente normal no notar ninguna diferencia térmica en el sistema cuando la bomba de calor está en funcionamiento. -
Página 43: Reciclaje
8. Reciclaje Reciclaje de la bomba de calor Su bomba de calor ha llegado al final de su vida útil y usted desea desecharla o sustituirla. No la deposite en el cubo de la basura. Una bomba de calor debe desecharse por separado con vistas a su reutilización, reciclaje o renovación. -
Página 44: Garantía
La empresa Poolstar ofrece al propietario original una garantía de dos (2) años contra materiales defectuosos y defectos de fabricación de la bomba de calor Poolex Nano Action Reversible. El compresor está garantizado durante un periodo de cinco (5) años. - Página 45 Essi sono il risultato di anni di ricerche nella progettazione e produzione di pompe di calore per piscine. Il nostro scopo è di fornirLe un prodotto di qualità con prestazioni fuori dal comune. Abbiamo preparato questo manuale con la massima cura affinché Lei possa sfruttare al meglio la Sua pompa di calore Poolex. 比例 1.000...
-
Página 46: Leggere Attentamente
L’utente deve fornirle all’installatore e conservarle. In caso di perdita del manuale, consultare il sito: www.poolex.fr Le indicazioni e avvertenze contenute nel presente manuale vanno lette attentamente e comprese poiché forniscono importanti informazioni sulla manipolazione e sul funzionamento della pompa di calore in tutta sicurezza. - Página 47 Sommario 1. Aspetti generali........................4 Condizioni generali di consegna ..................4 Istruzioni di sicurezza ......................4 Trattamento dell’acqua .......................5 2. Descrizione ..........................6 Contenuto della confezione ....................6 Caratteristiche generali ......................6 Caratteristiche tecniche .....................7 Dimensioni dell’apparecchio ....................8 Disegno esploso .........................9 3. Installazione ..........................10 Ubicazione ........................10 Schema d’installazione ....................
-
Página 48: Aspetti Generali
1. Aspetti generali Condizioni generali di consegna Tutto il materiale, anche franco trasporto e imballaggio, viaggia a rischio e pericolo del destinata- rio. La persona responsabile della ricezione dell’apparecchio deve effettuare un controllo visivo per individuare eventuali danni subiti dalla pompa di calore durante il trasporto (circuito refrigerante, carrozzeria, scatola dei comandi elettrica, telaio). -
Página 49: Trattamento Dell'aCqua
La pressione di prova alta e bassa non deve superare i 42 bar. Trattamento dell’acqua Le pompe di calore per piscine Poolex possono essere usate con tutti i sistemi di trattamento dell’acqua. Tuttavia, è assolutamente necessario che il sistema di trattamento (pompe dosatrici Cl, pH, Br e/o elettrolizzatore) sia installato dopo la pompa di calore nel circuito idraulico. -
Página 50: Descrizione
2. Descrizione Contenuto della confezione La pompa di calore Poolex Nano Action Reversible 2 raccordi idraulici ingresso/ uscita 32 / 38 mm di diametro Il presente manuale d’installazione e d’uso 4 pattini antivibrazioni Caratteristiche generali La pompa di calore Poolex ha le seguenti caratteristiche: Un dispositivo con certificazione CE conforme alla direttiva europea RoHS. -
Página 51: Caratteristiche Tecniche
2. Descrizione Caratteristiche tecniche Nano Action Reversible Potenza termica (W) 3000 Aria 26°C Consumo (W) Acqua 26°C COP (Coeff. di prestazione) 5,00 Potenza termica (W) 2200 Aria 15°C Consumo (W) Acqua 26°C COP (Coeff. di prestazione) 3,93 Potenza refrigerante (W) -
Página 52: Dimensioni Dell'aPparecchio
2. Descrizione Dimensioni dell’apparecchio 比例 1.000 Dimensioni in mm Nano Action 8 | IT... -
Página 53: Disegno Esploso
2. Descrizione Disegno esploso 比例 1.000 1. Telaio 9. Pannello sinistro 2. Compressore 10. Centralina elettrica 3. Evaporatore 11. Supporto del ventilatore 4. Supporto angolare 12. Ventilatore e motore 5. Valvola a quattro vie 13. Pannello anteriore 6. Pannello superiore 14. - Página 54 3. Installazione La pompa di calore è molto facile da installare e richiede solo il collegamento al circuito idraulico e un alimentazione elettrica Ubicazione La pompa di calore deve essere posizionata ad almeno 2,5 metri dalla piscina. Piscina >2.5m 比例 1.000 Osservare le seguenti regole per scegliere l’ubicazione della pompa di calore Il luogo in cui verrà...
-
Página 55: Installazione
3. Installazione Schema d’installazione VERSO LA PISCINA Sistema di trattamento automatizzato automatisé PISCINA Filtrazione + Pompa DALLA PISCINA 比例 1.000 Il filtro a monte della pompa di calore deve essere pulito regolarmente affinché l’acqua del circuito sia pulita e, in tal modo, si evitino problemi di funzionamento dovuti alla sporcizia o all’intasamento del filtro. -
Página 56: Uso
4. Uso Pannello di controllo Riscaldamento Raffreddamento/Sbrinamento ON/OFF Selezione Selezione della modalità di funzionamento Prima di iniziare, accertarsi che la pompa di filtrazione funzioni e che l’acqua circoli attraverso la pompa di calore. Prima di impostare la temperatura nominale, occorre selezionare una modalità di funzionamento per il telecomando: Modalità... -
Página 57: Modalità Riscaldamento
4. Uso Modalità riscaldamento ATTENZIONE: Prima di iniziare, accertarsi che la pompa di filtrazione funzioni correttamente. Passo 1 : Premere per mettere in moto la pompa. Passo 2 : Premere per passare da una modalità all’altra fino alla comparsa della modalità riscaldamento. -
Página 58: Modalità Raffredamento
4. Uso Modalità raffreddamento ATTENZIONE : Prima di iniziare, accertarsi che la pompa di filtrazione funzioni correttamente. Passo 1 : Premere una volta per mettere in moto la pompa. Passo 2 : Premere per passare da una modalità all’altra fino alla comparsa della modalità raffreddamento. -
Página 59: Valori Di Stato E Impostazioni Avanzate
4. Uso Valori di stato e impostazioni avanzate ATTENZIONE: Questa operazione serve a facilitare l’assistenza e le riparazioni future. Solo un professionista esperto è abilitato a modificare le impostazioni predefinite. Le impostazioni del sistema possono essere controllate e regolate con il telecomando, seguen- do questi passi Passo 1 : Tenere premuto fino ad arrivare alla modalità... -
Página 60: Messa In Servizio
5. Messa in servizio Messa in servizio Condizioni d’uso Affinché la pompa di calore funzioni normalmente, la temperatura ambiente dell’aria deve essere compresa tra -5°C e 43°C. Raccomandazioni preliminari Prima della messa in servizio della pompa di calore: Accertarsi che l’apparecchio sia stabile. Verificate il corretto funzionamento della sua installazione elettrica. -
Página 61: Manutenzione E Assistenza
6. Manutenzione e assistenza Manutenzione, assistenza e sbrinamento ATTENZIONE: Prima di effettuare la manutenzione sull’apparecchio, accertarsi di averlo staccato dall’alimentazione elettrica. Pulizia L’alloggiamento della pompa di calore deve essere pulito con un panno umido. L’uso di detergenti e altri prodotti domestici potrebbe danneggiare la superficie dell’alloggiamento e alterarne le proprietà. -
Página 62: Riparazioni
7. Riparazioni ATTENZIONE: In condizioni normali, una pompa di calore adeguata scalda l’acqua della vasca di 1°C fino 2°C al giorno. È, quindi, del tutto normale non avvertire una differenza di temperatura nel sistema quando la pompa di calore è in moto. Una piscina riscaldata deve essere coperta per evitare dispersioni di calore. -
Página 63: Riciclaggio
8. Riciclaggio Riciclaggio della pompa di calore L’apparecchio è a fine vita e si desidera gettarlo o sostituirlo. Non gettarlo nel cestino della spazzatura. Una pompa di calore deve essere smaltita a parte per essere eventualmente riutilizzata, riciclata o adeguata. Contiene sostanze potenzialmente nocive per l’ambiente ma che vengono eliminate o neutralizzate dal riciclaggio. -
Página 64: Garanzia
Condizioni generali di garanzia La società Poolstar fornisce al proprietario originario una garanzia di due (2) anni contro i difetti nei materiali e di fabbricazione della pompa di calore Poolex Nano Action Reversible. Il compressore ha una garanzia di cinque (5) anni. -
Página 65: Appendici
A. Annexes / Apéndices / Appendici Schémas de câblage de la carte électronique / Diagramas de cableado / Schemi di cablaggio OUT1 OUT2 OUT3 BLUE BLACK BLACK Ambient temp Condenser temp BLACK Inlet water temp BLACK Low Pressure Switch Yellow （or）BLACK Relay switch Compressor 4-way valve... - Página 66 www.poolstar.fr...
