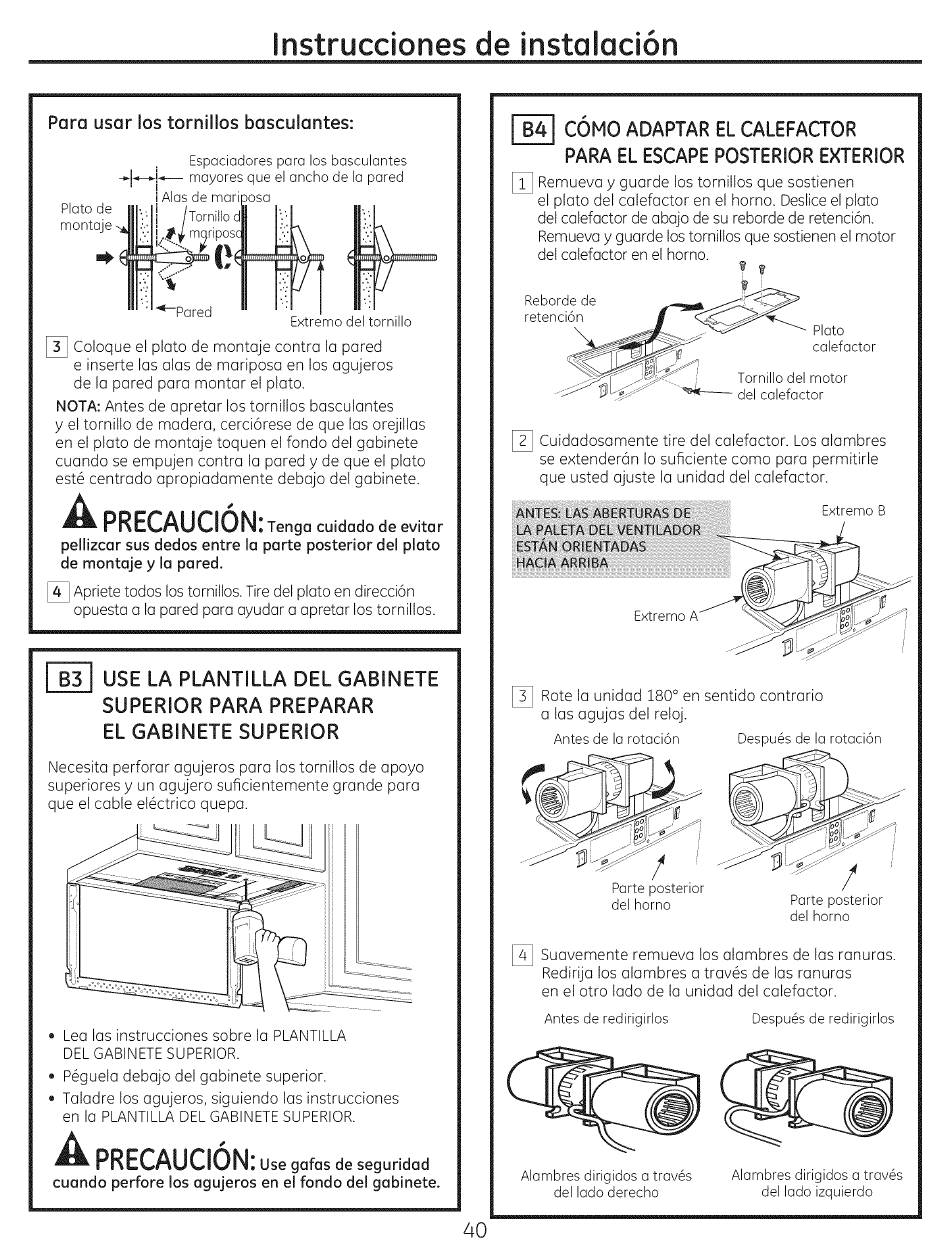

Instrucciones de instalaci6n
Para usar los tornillos basculantes:
[_ Coloque el plato de montaje contra la pared
e inserte las alas de mariposa en los agujeros
de la pared para montar el plato.
NOTA: Antes de apretar los tornillos basculantes
y el tornillo de madera, cerci6rese de que las orejillas
en el plato de montaje toquen el fondo del gabinete
cuando se empujen contra la pared y de que el plato
est6 centrado apropiadamente debajo del gabinete.
A "
PRECAUCION:
T enga cuidadode evitar
pellizcar sus dedos entre la parte posterior del plato
de montaje y la pared.
[_ Apriete todos los tornillos. Tire del plato en direcci6n
opuesta a la pared para ayudar a apretar los tornillos.
USE LA PLANTILLA DEL GABINETE
SUPERIOR PARA PREPARAR
EL GABINETE SUPERIOR
Necesita perforar agujeros para los tornillos de apoyo
superiores y un agujero suficientemente grande para
que el cable el6ctrico quepa.
, Lea las instrucciones sobre la PLANTILLA
DELGABINETESUPERIOR.
, P_guela debajo del gabinete superior.
, Taladre los agujeros, siguiendo las instrucciones
en la PLANTILLADELGABINETESUPERIOR.
A "
PRECAUCION:
U se galasde seguridad
cuando perfore losagujeros en elrondo delgabinete.
C6NO ADAPTAR EL CALEFACTOR
PARA EL ESCAPE POSTERIOR EXTERIOR
[_ Remueva y guarde los tornillos que sostienen
el plato del calefactor en el homo. Desliceel plato
del calefactor de abajo de su reborde de retenci6n.
Remueva y guarde los tornillos que sostienen el motor
del calefactor en el horno.
Rebordede __ _ ji!-_<_
retenci6n __
\. __j_ _" Plato
__ calefactor
"__ T ornillo del motor
.... _ J "_.--' _ del calefactor
I_ Cuidadosamente tire del calefactor. Los alambres
se extenderdn Io suficiente como para permitirle
que usted ajuste la unidad del calefactor.
Extremo B
Extremo
[_ Rote la unidad 180° en sentido contrario
a las agujas del reloj.
Antes de la rotaci6n
Despu6s de la rotaci6n
40
! !
Parteposterior
del homo Parteposterior
del homo
[_ Suavemente remueva los alambres
de las ranuras.
RedirUa los alambres a trav@s de las ranuras
en el otro lado de la unidad del calefactor.
Antes de redirigirlos Despu6s de redirigirlos
Alambres dirigidos a trav6s
del lado derecho
Alambres dirigidos a trav6s
del lado izquierdo
