Termorresistencia compacta OEM
Conectada mediante tornillos
Modelos TR31-3 y TR31-K
Aplicaciones
Maquinaria, instalaciones industriales, depósitos
■
Tecnología de propulsión, hidráulica
■
Características
Diseño muy compacto, alta resistencia a vibraciones y
■
tiempo de respuesta rápido
Con salida de sensor directa (Pt100/Pt1000 con conexión
■
de 2, 3 o 4 hilos) o transformador integrado con señal de
salida 4 ... 20 mA
Parametrizable individualmente con transformador
■
integrado y software sin cargo para PC WIKAsoft-TT
Elemento sensor con clase de exactitud A según
■
IEC 60751
Descripción
Las termorresistencias de estas series se utilizan como
termómetros universales para medir medios líquidos y
gaseosos dentro del rango de -50 ... +250 °C [-58 ... +482 °F].
Para el uso en zonas potencialmente explosivas están
disponibles versiones de seguridad intrínseca. Pueden
utilizarse para presiones de hasta 140 bar [2.030 psi] con
un diámetro de la sonda de 3 mm [0,12"] y hasta 270 bar
[3.916 psi], si el diámetro de la sonda es de 6 mm [0,24"], en
función de la versión. Todos los componentes eléctricos están
protegidos contra humedad (IP67 o IP69K) y son a prueba de
vibraciones (20 g, dependiendo de la versión).
La termorresistencia se ofrece con salida de sensor directa o con
un transmisor incorporado que permite una configuración indivi-
dual mediante el software de configuración para PC WIKAsoft-
TT. Se puede ajustar el rango de medición, la amortiguación, la
señalización de fallos conforme a NAMUR NE 043 y el nº TAG.
La longitud de montaje, la conexión a proceso, el sensor y
el tipo de conexionado se pueden seleccionar para cada
tipo de aplicación, conforme a la información del pedido.
Hoja técnica WIKA TE 60.31 ∙ 01/2022
Hojas técnicas de productos similares y accesorios:
Termorresistencia en miniatura, roscada; modelo TR33; véase hoja técnica TE 60.33
Termómetro OEM para roscar con conector; modelo TF35; véase hoja técnica TE 67.10
Temperatura
otras homologaciones,
véase página 9
Fig. izquierda: termorresistencia con M12 x 1,
modelo TR31-3

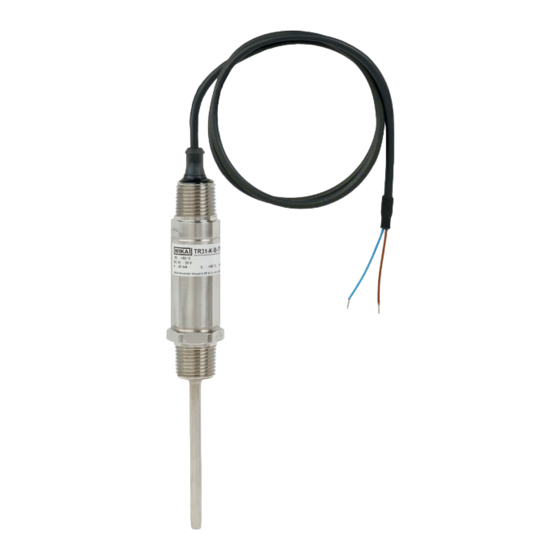

Fig. central: termorresistencia con cable conectado
directamente, modelo TR31-K
Fig. derecha: adaptador M12 x 1 para conector angular
DIN EN 175301-803
La termorresistencia modelo TR31 consta de una vaina con
conexión fija y se rosca directamente al proceso. El contacto
eléctrico depende de la forma constructiva y se realiza
mediante un conector circular M12 x 1 o el cable conectado
directamente. Para la versión con conector circular M12 x
1 se ofrece opcionalmente un adaptador para la conexión
mediante un conector angular según DIN EN 175301-803
forma A (patente, derecho de propiedad: 001370985). La
termorresistencia compacta OEM también se ofrece como
versión según especificaciones del cliente.
