Selección de módulos FV:
Cuando seleccione los módulos FV adecuados, por favor considere los siguientes requerimientos primero:
1. El voltaje de circuito abierto (Voc) de los módulos fotovoltaicos no excede el valor máx. de voltaje de
circuito abierto de la matriz fotovoltaica del inversor.
2. El voltaje en circuito abierto (Voc) de los módulos FV debe ser mayor que el voltaje mínimo de la batería.

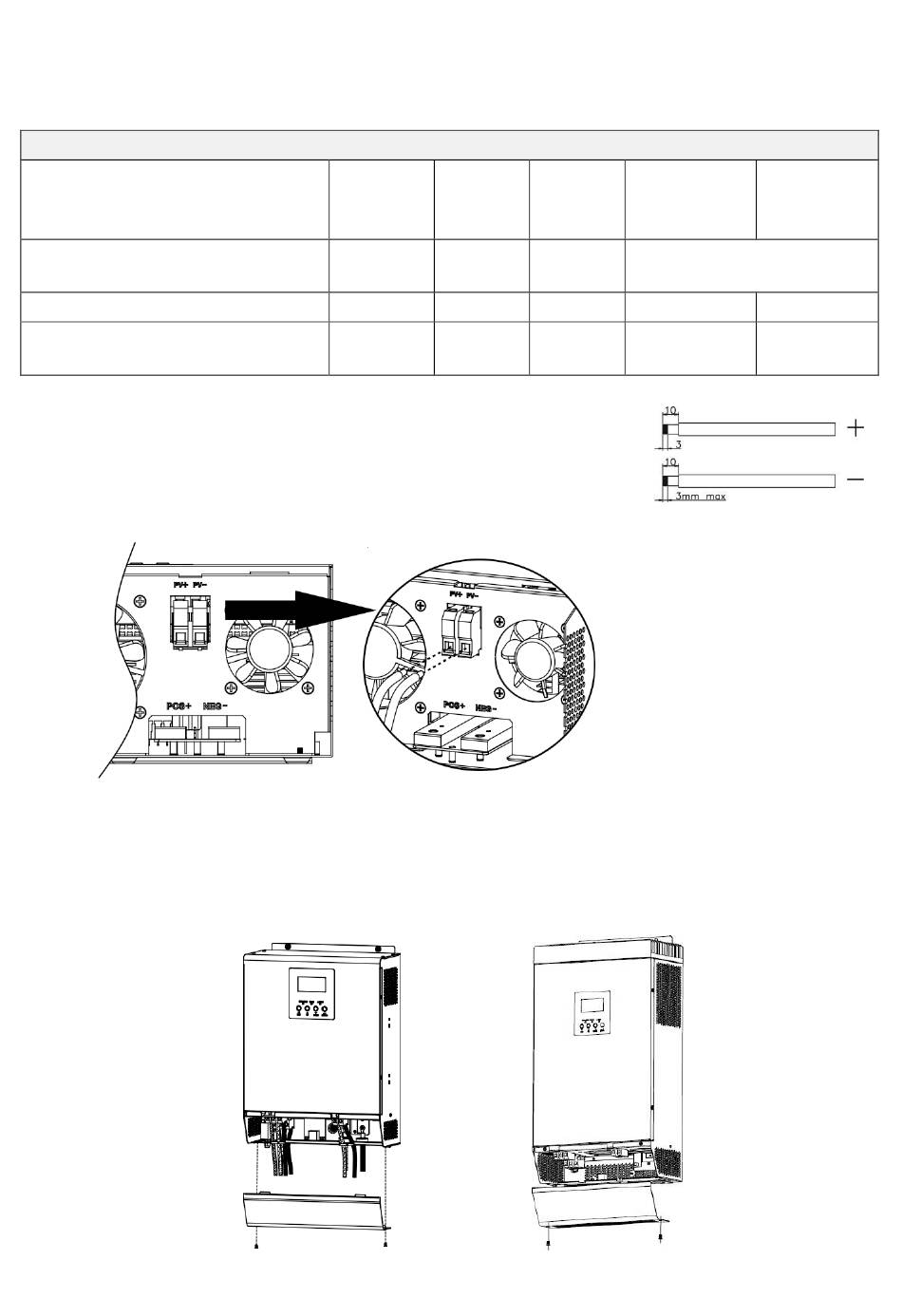

Modo de carga solar
Modelo de inversor
Voltaje max. del campo FV en circuito
abierto
Rango de voltaje del campo FV
Voltaje Min. de batería para la carga
solar
Por favor, siga las siguientes instrucciones para la conexión de módulos FV:
1. Retire el manguito aislante de 10 mm para conductores + y -.
2. Compruebe la correcta polaridad de los cables de conexión de los módulos
FV y de los conectores de entrada. Después, conecte el polo (+) del cable
de conexión al polo positivo (+) del conector de entrada FV. conecte el polo
(-) del cable de conexión al polo negativo (-) del conector de entrada FV
3. Asegúrese de que los cables están conectados de forma segura.

Montaje final

Tras conectar todo el cableado, por favor vuelva a colocar la tapa atornillando los dos tornillos como se muestra
a continuación:
1KVA 12V
102Vdc max
15~18Vdc
8.5Vdc
1KVA/2KVA/3KVA/4KVA/5KVA
1KVA 24V
1KVA 48V
2KVA 24V
3KVA 48V
3KVA 24V
75Vdc max 102Vdc max
30~66Vdc 60~88Vdc
17Vdc 34Vdc
2KVA Plus/3KVA Plus
9
2KVA 48V Plus/
2KVA 24V Plus/
3KVA 48V Plus/
3KVA 24V Plus
4KVA/5KVA
145Vdc
30~115Vdc 60~115Vdc
17Vdc 34Vdc
