1.10 Establecimiento de un caudal de gas a través de la celda de oxígeno (continuación)
3. Abra lentamente la válvula reguladora de caudal hasta establecer el caudal recomendado, de 2 a 2,5 SCFH,
en el caudalímetro.
4. Una vez alcanzado el caudal adecuado, asegúrese de que la válvula de descarga esté cerrada. Para ello, coloque
un objeto (por ejemplo, un dedo si el gas no es corrosivo) sobre el orificio de ventilación de la válvula de
descarga. Cubra y descubra el orificio de la válvula de descarga mientras comprueba que el caudalímetro no
indica ningún cambio. Mantenga cerrada la válvula de descarga durante la operación para reducir al mínimo las
fugas del sistema de muestras.
Límites óptimos de
entrada de presión
Entrada
de gas de
muestra
moisture.IQ Guía del usuario
0,2 – 1,0 psig
Válvula
reguladora
de caudal
Entrada
Te
Salida
Válvula de
descarga

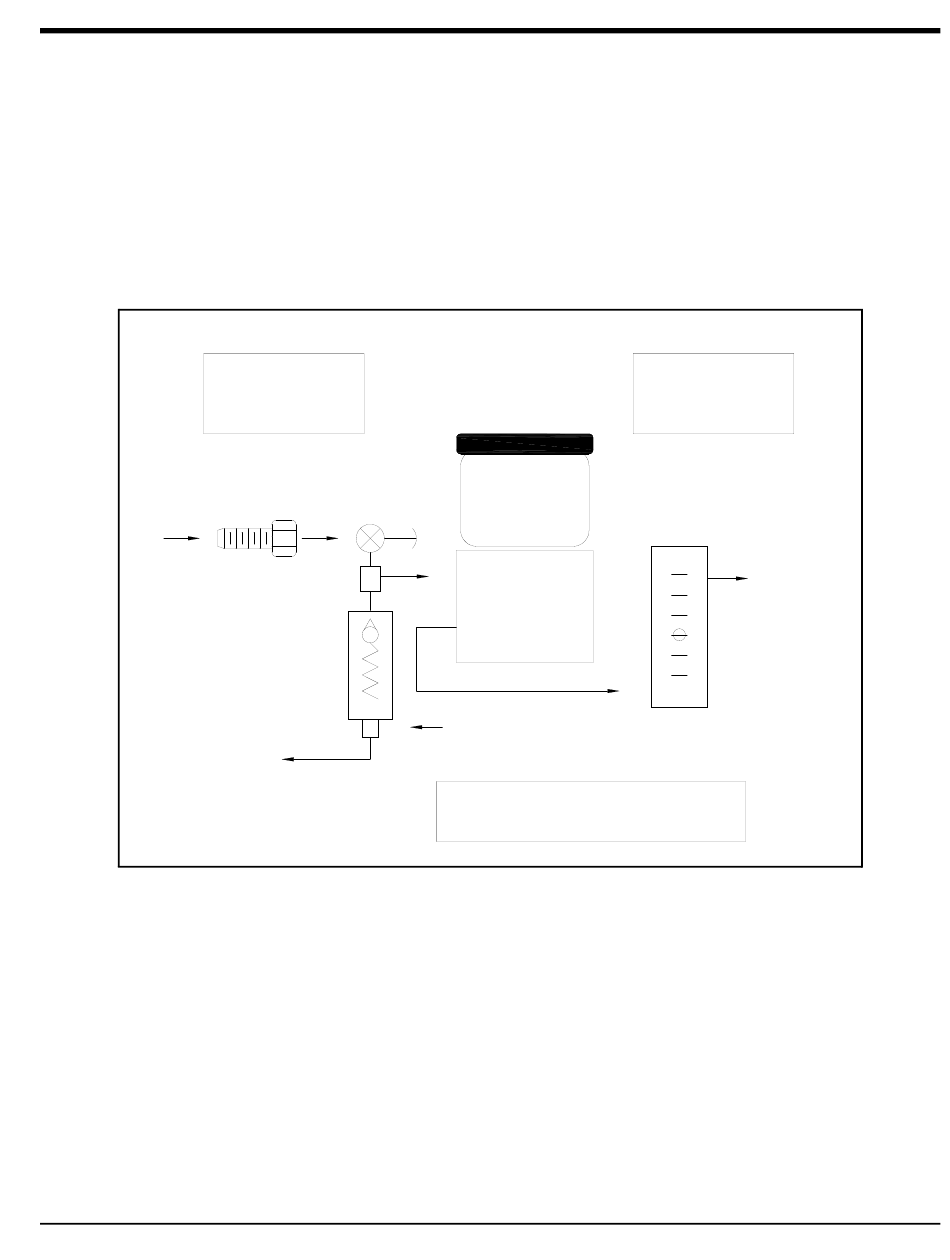

Figura 22: Esquema de circulación del gas
Depósito de
electrolito
Celda de
oxígeno
Vent
La salida de gas de muestra y la válvula
de descarga deben ventilar a la atmósfera.
Capítulo 1. Instalación y cableado
Rango óptimo de
caudal de muestra
2,0 – 2,5 SCFH
Salida de gas
de muestra
Caudalímetro
