Motorline professional MC60 Manual De Usuario/Instalador
Ocultar thumbs
Ver también para MC60:
- Manual del utilizador/instalador (22 páginas) ,
- Manual del utilizador/instalador (17 páginas)
Publicidad
Enlaces rápidos
Publicidad
Manuales relacionados para Motorline professional MC60
Resumen de contenidos para Motorline professional MC60

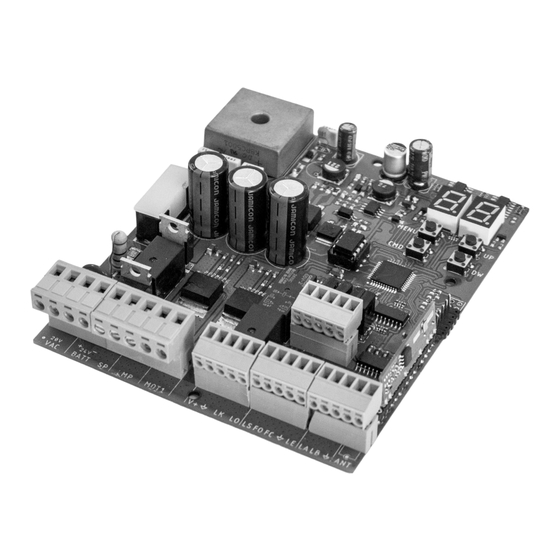

- Página 1 MC60 MC60 MANUAL DE USUARIO/INSTALADOR v4.6 REV. 07/2023 HW 2.0 FW V2.REV126...
- Página 2 00. CONTENIDO 00. CONTENIDO ÍNDICE ÍNDICE 01. AVISOS DE SEGURIDAD E5-FRENO/BLOQUEO/GOLPES E6-VELOCIDAD DE RALENTIZACIÓN 02. CENTRAL E7-CONTADOR DE MANIOBRAS CARACTERíSTICAS E8-RESET - RESTABLECER VALORES DE FÁBRICA LEYENDA DE CONECTORES E9-SALIDA RGB BOTONES Y LEDS 07. DISPLAY 03. ESQUEMA DE CONEXIONES INDICACIONES DEL DISPLAY PORTONES DE CORREDERA [SC] 08.
- Página 3 01. AVISOS DE SEGURIDAD ATENCIÓN: AVISOS GENERALES Este producto está certificado de acuerdo con las normas de • En este manual se encuentra información de uso y seguridad muy seguridad de la Comunidad Europea (CE). importante. Lea cuidadosamente todas las instrucciones del manual antes de iniciar los procedimientos de instalación/uso y mantenga este Este producto esta en cumplimiento con la Directiva 2011/65 / manual en un lugar seguro para que pueda ser consultado cuando sea...
- Página 4 01. AVISOS DE SEGURIDAD 01. AVISOS DE SEGURIDAD ningún conocimiento del funcionamiento del producto, siempre que líquido (lluvia, humedad, etc), polvo y parásitos. hay una supervisión o instrucciones por personas con experiencia en • Debe pasar los varios cables eléctricos por tubos de protección, para el uso del producto en seguridad y que esté...
- Página 5 02. CENTRAL CARACTERÍSTICAS La MC60 es una central electrónica con sistema de vía radio integrado, desarrollada para • En caso de disparo de disyuntores o falla de fusibles, localice la avería y la automatización de portones de corredera, seccionales, barreras o bolardos a 24V.
- Página 6 02. CENTRAL 02. CENTRAL LEYENDA DE LOS CONECTORES BOTONES Y LEDS MENU • Acceder al menú CMD • Para programación de mandos 11 12 15 16 17 20 21 22 UP • Navegar por los menús/valores LAMP BATT DW • Navegar por los menús/valores 01 •...
- Página 7 03. ESQUEMA DE CONEXIÓN PUERTAS CORREDERAS [SC] Fusible 16AL 250V • Alimentación • Fusible 230Vac: 2A 115Vac: 3A LAMP BATT • Transformador • Lámpara Destellante RGB 230/110Vac / 20V 120W Máx. • Selector de llave/botonera (peatonal) • Selector de llave/ •...
- Página 8 03. ESQUEMA DE CONEXIÓN PUERTAS SECCIONALES [SE] OPCIONAL (servicio de seguridad) Fusible 16AL 250V • Conexiones a los finales de carrera • MR13 • MX13 LAMP BATT • Contacto R G B + - magnético • Lámpara Destellante • Batería 24V 7A Máx. Blanco •...
- Página 9 03. ESQUEMA DE CONEXIÓN BARRERAS [BR] • Central MC60 (interior de la barrera) • Módulo MP106 Fusible LGHI 16AL 250V • Módulo MP106 en el interior 12V+ GI RGI • Tira LED LAMP BATT (Lámpara destellante) • Fuente de alimentación...
- Página 10 03. ESQUEMA DE CONEXIÓN BOLARDOS AUTOMÁTICOS [PL] Fusible 16AL 250V El MSC50 es un sensor crepuscular. Cuando se enciende, los LEDs funcionarán Si no usa finales de carrera, solo durante la noche y • Tira de LED haga un shunt en las entradas permanecerán apagados FO - FC - ↓.
- Página 11 03. ESQUEMA DE CONEXIÓN MASTER - SLAVE Para utilizar este modo debe seleccionar la función en P0 (ver página 14B). Los valores se actualizan automáticamente. Fusible Fusible 16AL 250V 16AL 250V LAMP LAMP BATT BATT • Transformador 230/110Vac / 20V 120W Máx.
- Página 12 04. INSTALACIÓN 04. INSTALACIÓN PASOS ESENCIALES PARA LA INSTALACIÓN MANDOS Programación de comandos para apertura total. Programación de comandos para apertura peatonal. El proceso de instalación, asume que el portón ya tiene las chapas de fi- nales de carrera instaladas. Para más información, consulte el manual del motor.
- Página 13 04. INSTALACIÓN 04. INSTALACIÓN FUNCIONES FUNCIONES DEL MENÚ "P" VALOR MENÚ FUNCIÓN MIN. MÁX. ESTADOS PÁGINA Sólo podemos entrar en programación con el portón parado eléctricamente. FÁBRICA Programación automática Programación do curso Las funciones de la planta se dividen en 2 áreas: Programación manual Puertas corredizas MENÚ...
- Página 14 04. INSTALACIÓN 05. PROGRAMAR "P" FUNCIONES DEL MENÚ "E" PROGRAMACION DEL CURSO Programación automática del curso VALOR MENÚ FUNCIÓN MIN. MÁX. ESTADOS PÁGINA Este menú permite FÁBRICA la programación Programación automática: Deshabilita el hombre presente automática del motor y la 01 •...
- Página 15 05. PROGRAMAR "P" 05. PROGRAMAR "P" AJUSTE DEL TIEMPO DE RALENTIZACIÓN AJUSTE DE FUERZA Y SENSIBILIDAD 01 • Presione MENÚ durante 2 seg. hasta que aparezca Permite definir el tiempo de ralentización en la apertura y en el cierre. 02 • Utilice UP hasta que aparezca 03 •...
- Página 16 05. PROGRAMAR "P" 05. PROGRAMAR "P" TIEMPO DE PAUSA PROGRAMACIÓN DE FOTOCÉLULAS 2 01 • Presione MENÚ durante 2 seg. hasta que aparezca Permite programar el comportamiento de seguridad LA (fotocélula 2). 02 • Utilice UP para cambiar a 03 • Presione MENÚ hasta que aparezca .
- Página 17 05. PROGRAMAR "P" 05. PROGRAMAR "P" LÓGICA DE FUNCIONAMIENTO PROGRAMACIÓN A DISTANCIA 01 • Presione MENÚ durante 2 seg. hasta que aparezca 01 • Presione MENÚ durante 2 seg. hasta que aparezca 02 • Utilice UP hasta que aparezca 02 • Utilice UP hasta que aparezca 03 •...
- Página 18 06. PROGRAMAR "E" 06. PROGRAMAR "E" SOFT START FOLLOW ME 00 función desactivada 01 función activada Este menú permite activar / desactivar el soft start. Con la función soft start activada, en cada 01 - 09 función tiempo de cierre 00 función desactivada inicio de movimiento la central controlará...
- Página 19 06. PROGRAMAR "E" 06. PROGRAMAR "E" FRENO / BLOQUEO / GOLPES CONTADOR DE MANIOBRAS Permite activar el freno electrónico y cambiar el comportamiento de la salida LK Este menú permite comprobar cuántas maniobras completas ha realizado la central (maniobra (cerradura) completa se entiende por apertura y cierre).
- Página 20 06. PROGRAMAR "E" RESET - RESTABLECER VALORES DE FÁBRICA El reset de la central no borra el recuento de maniobras. Desactivado Reset activado (Valor de fábrica 00) 01 • Presione MENÚ durante 5 seg. hasta que aparezca 02 • Utilice UP hasta que aparezca 03 •...
- Página 21 07. DISPLAY INDICACIONES DEL DISPLAY MENÚ DESCRIPCIÓN MENÚ DESCRIPCIÓN En la posición de parada, completamente abierta Todos los comandos eliminados En la posición de parada, posición intermedia Comando activado desde la posición indicada En la posición de parada, completamente cerrada Fotocélula obstruida Botón de apertura total presionado Fotocélula obstruida...
- Página 22 08. RESOLUCÍON DE AVERÍAS INSTRUCCIONES PARA CONSUMIDORES FINALES Y TÉCNICOS ESPECIALIZADOS Anomalía Procedimiento Comportamientos Procedimiento II Descubrir origen de problema • El motor no • Verifique sí tiene • Sigue sin funcionar. • Consulte un técnico 1 • Abra la central y compruebe si 3 •...
