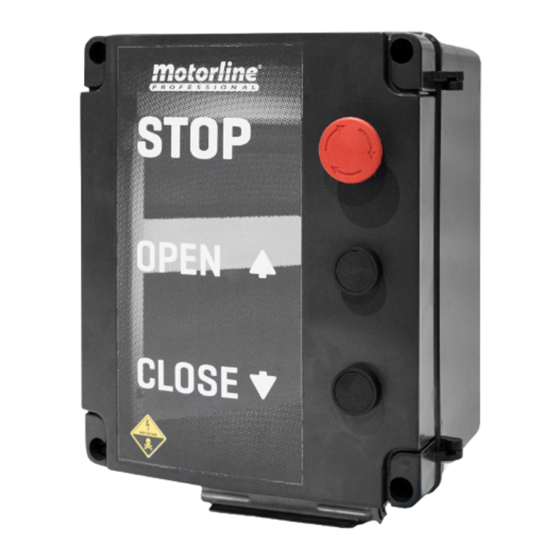

Manuales relacionados para Motorline professional MC112PR
Resumen de contenidos para Motorline professional MC112PR
- Página 1 MC112PR | MC113PR | MC114PR MANUAL DE USUARIO/INSTALADOR V3.0 REV. 08/2022...
-
Página 2: Tabla De Contenido
00. CONTENIDO 01. INFORMACIÓN DE SEGURIDAD ÍNDICE ATENCIÓN: 01. INFORMACIÓN DE SEGURIDAD Este producto está certificado en consonancia con las normas de seguridad de la Comunidad Europea (CE). 02. PRODUCTO Este producto está en conformidad con la Directiva 2011/65/ DESCRIPCIÓN DEL PRODUCTO CARACTERÍSTICAS TÉCNICAS UE del Parlamento Europeo y del Consejo, de 8 de Junio DIMENSIONES... -
Página 3: Información De Seguridad
01. INFORMACIÓN DE SEGURIDAD AVISOS GENERALES ningún conocimiento del funcionamiento del producto, siempre que hay una supervisión o instrucciones por personas con experiencia en • En este manual se encuentra información de uso y seguridad muy el uso del producto en seguridad y que esté comprendido los riesgos importante. -
Página 4: Responsabilidad
01. INFORMACIÓN DE SEGURIDAD • Debe pasar los varios cables eléctricos por tubos de protección, para • En caso de disparo de disyuntores o falla de fusibles, localice la avería protegerlos contra esfuerzos mecánicos, esencialmente en el cable de y solucione antes de reiniciar el disyuntor o cambiar el fusible. Si la alimentación. -
Página 5: Descripción Del Producto
• Esta central también es apta para recibir la señal de mando ROLLING CODE (receptor MR13) y permite la 7 · Botón STOP conexión de las Fotocélulas MF2020. " 8 · Botón de apertura 9 · Botón de cierre 10 · Fotocélula MF2020 CARACTERÍSTICAS TÉCNICAS MC112PR MC113PR MC114PR • Potencia 750W max. 750W a 1500W 1500W a 2200W •... -
Página 6: Componentes
03. COMPONENTES 03. COMPONENTES MR13 - RECEPTOR MF2020 La MF2020 es una fotocélula de columna diseñada para proteger todo tipo de puertas industriales (puertas BOTÓN LEARN seccionales y puertas rápidas) hasta un ancho máximo de 10 metros. El emisor y el receptor crean una rejilla de rayos infrarrojos que ofrece una protección de hasta 2,5 metros de •... -
Página 7: Variadores Y Conectores
04. VARIADORES Y CONECTORES VARIADORES DE FRECUENCIA MC112PR (Hasta 750W) MC113PR (750W a 1500W) MC114PR (1500W a 2200W) 16 13 14 15 17 14 15 16 13 14 15 17 14 15 16 13 14 15 17 14 15 8 20... -
Página 8: Conexiones De Variadores De Frecuencia
04. VARIADORES Y CONECTORES 04. VARIADORES Y CONECTORES CONEXIONES DE LOS VARIADORES DE FRECUENCIA CONECTORES DE CONEXIONES En el siguiente panel están subtituladas En el panel abajo están subtituladas todas las entradas y salidas de los conectores para conexión. 24V • Común STOP todas las entradas y salidas del variador S1 •... -
Página 9: Esquemas De Conexiones
05. ESQUEMA DE CONEXIONES CONEXIONES DEL VARIADOR DE FRECUENCIA Marrón Azul SGND VARIADOR DE FRECUENCIAS... -
Página 10: Conexiones Del Receptor Mr13
05. ESQUEMA DE CONEXIONES CONEXIONES DEL RECEPTOR MR13 MR13 Marrón Azul SGND VARIADOR DE FRECUENCIAS... -
Página 11: Otras Conexiones (Espiral Magnética, Resistencia Y Botonera)
05. ESQUEMA DE CONEXIONES OTRAS CONEXIONES (ESPIRAL MAGNÉTICA, RESISTENCIA Y BOTONERA) LOOP1 • LOOP1 para Espiral Magnética LOOP1 • LOOP1 para Espiral Magnética LOOP2 • LOOP2 para Espiral Magnética LOOP2 • LOOP2 para Espiral Magnética Marrón ESPIRAL MAGNÉTICA Azul RESISTENCIA SGND BOTONERA VARIADOR DE... -
Página 12: Pre Lámpara Destellante En El Cierre
05. ESQUEMA DE CONEXIONES PRE LÁMPARA DESTELLANTE EN EL CIERRE NO • Salida Negativa 24Vdc 3W COM • Común SGND VARIADOR DE FRECUENCIAS... -
Página 13: Conexión De La Unidad Ups
05. ESQUEMA DE CONEXIONES CONEXIÓN DE LA UNIDAD UPS SALIDA DE LA ALIMENTACIÓN ENTRADA DE LA ALIMENTA- CIÓN UPS UNIDAD COM • Común NC • Contacto Relé A1 • Alimentación A2 • Alimentación N (OUT) • Alimentación L (OUT) • Alimentación N (IN) •... -
Página 14: Relé Para Enclave De Dos Puertas
05. ESQUEMA DE CONEXIONES RELÉ PARA ENCLAVE DE DOS PUERTAS COM • Común NC • Contacto Relé Cuando se utiliza un relé de enclavamiento de dos puer- A • Conector tas, es necesario cambiar la conexión indicada para este B • Conector cable en la página 9, por la indicada aquí. -
Página 15: Conexión De Componentes Exteriores
05. ESQUEMA DE CONEXIONES CONEXIÓN DE COMPONENTES EXTERIORES Azul Rojo Negro Verde Amarillo CIERRE APERTURA... -
Página 16: Descripciones
06. DESCRIPCIONES 06. DESCRIPCIONES TECLADO NUMÉRICO DIGITAL NAVEGACIÓN POR LOS MENÚS Pulse ENTER para entrar en el MENÚ. Utilizando las flechas, seleccione uno de los SUBMENÚS mencionados en la página 16A. Variador OK Movimento de subida Pulse ENTER para entrar en el SUBMENÚ. Display de estado Movimento de bajada Muestra el estado actual de la central... -
Página 17: Bloquear/Desbloquear Teclado
06. DESCRIPCIONES 06. DESCRIPCIONES BLOQUEAR/DESBLOQUEAR TECLADO ACCESO AL MENÚ DE PROGRAMACIÓN (MENÚ 04) El bloqueo del teclado se realiza mediante contraseña. A continuación se describen los pasos para la configuración y el uso de la contraseña. DEFINIR UN PASSWORD Entre en el parámetro 00.08 y escriba una contraseña Presione MODE hasta que encuentre la función H. -
Página 18: Menú De Programación
06. DESCRIPCIONES 06. DESCRIPCIONES MENÚ DE PROGRAMACIÓN – 04 MENÚ DE PROGRAMACIÓN – 04 Ajuste de Si los valores se ajustan incorrectamente, existe el riesgo de daños al motor y al inversor. Parámetro Función Configuraciones fábrica TIEMPO DE APERTURA PEATONAL En este menú... -
Página 19: Programación
07. PROGRAMACIÓN AJUSTE DE LA DESACELERACIÓN La desaceleración es una reducción de la velocidad del movimiento de la puerta hasta alcanzar el final de su recorrido. Para ajustar la velocidad de apertura y cierre de la puerta, siga los siguientes pasos, respetando lel orden indicado: Asegúrese de que los finales de carrera están ajustados al movimiento de la puerta. -
Página 20: Mensaje Del Led Display
07. PROGRAMACIÓN 08. RESOLUCIÓN DE AVERÍAS MENSAJE DEL LED DISPLAY INSTRUCCIONES PARA CONSUMIDORES FINALES / TÉCNICOS ESPECIALIZADOS Identificación Mensaje mostrado Descripción Descripción del error Correcciones del error Muestra la frecuencia principal del variador de CA. 01 • Compruebe si la potencia del motor corresponde a la Presenta la frecuencia de salida efectiva en los terminales U / T1, V / T2, y W / T3.
