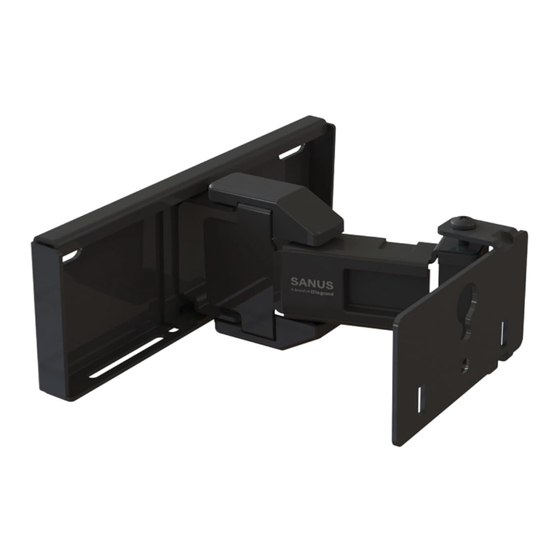

WSBWM1-B2
UNIVERSAL EXTENDABLE
SOUNDBAR WALL MOUNT
INSTRUCTION MANUAL
If you have any questions along the way, our install experts are standing by to help.
Texto en español, página 16
Texte français page 17
WE'RE HERE TO HELP
Call us at: US:
Call us at:
EMEA:
Call us at:
UK:
Or, chat at:
Deutscher Text Seiten 18
Nederlandse tekst op pagina 19
+1 (800) 359-5520
+31 (0) 495 580 852
+44 (0) 800 056 2853
US:
SANUS.com/chatSP
Svensk text sida 20
Русский текст: стр. 21
中文文字说明请参见第 22 页
日本語は 23 ページ
