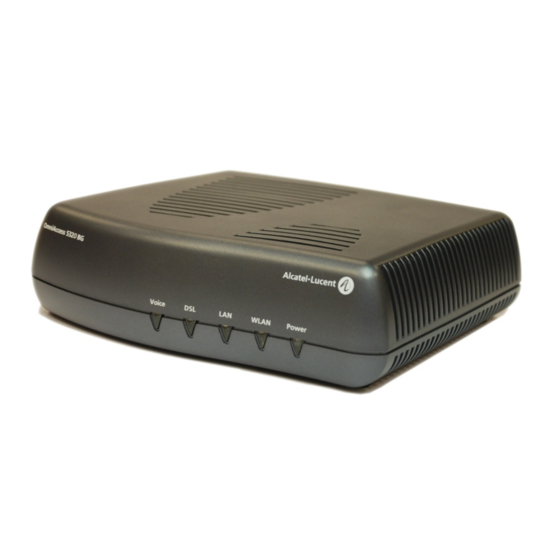

Resumen de contenidos para Alcatel-Lucent OmniAccess 5320 BG
- Página 1 OmniAccess 5320 BG Gateway empresarial Guía del usuario...
- Página 2 Los puertos ADSL y PRI deben estar protegidos frente a sobretensiones. Si es preciso reubicar la unidad OmniAccess 5320 BG, desconecte todas las líneas de telecomunicaciones antes de apagarla. No conecte la línea DSL a otro puerto que no sea el puerto DSL, ya que dicha operación podría dañar el producto.
- Página 3 Acerca de OmniAccess 5320 Business Gateway Introducción La unidad OmniAccess 5320 BG es un gateway empresarial indicado para su uso en entornos comerciales, empresariales o de industria ligera. Le conecta con el proveedor del servicio DSL por medio de la línea telefónica existente en sus instalaciones.
- Página 4 Dependiendo del tipo de producto, OmniAccess 5320 BG también puede equiparse con hasta 4 puertos Ethernet. Funcionamiento con conexión a la red eléctrica OmniAccess 5320 BG recibe alimentación de la red eléctrica a través del adaptador de alimentación suministrado. Advertencia: utilice únicamente el adaptador de alimentación principal suministrado.
- Página 5 Panel frontal Tenga en cuenta que las leyendas del panel frontal varían en función del producto. Estado Significado Alimen- La unidad recibe alimentación eléctrica Encendido tación y funciona con normalidad Intermitente en sincronización Error en ese puerto. con otro led Intermitente de forma Error interno (como un error de independiente...
- Página 6 Panel posterior Conectores Todos los conectores se encuentran ubicados en la parte posterior de la unidad. Los conectores variarán en función del tipo de producto. Alimentación Toma Molex Mini-Fit. Para su conexión a la línea DSL. Toma RJ11. DSL1, DSL2 Los productos DSL sencillo se conectan utilizando las patillas centrales 3 y 4 del conector RJ11.
- Página 7 Led del panel posterior: POTS y BRI Los led ubicados al lado del bloque de puertos de Voz están numerados secuencialmente desde la derecha. En los puertos POTS, los led se encienden para indicar que se ha descolgado el teléfono. En los puertos BRI, los led se encienden para indicar la activación de RDSI de nivel 1.
- Página 8 Led del panel posterior: LAN Los productos equipados con varios puertos LAN incluyen indicadores led. Estado Significado LINK (Enlace) Encendido Conexión LAN establecida LINK (Enlace) Apagado Ninguna conexión LAN establecida LINK (Enlace) Intermitente Actividad de datos en el puerto LAN Encendido Conexión 100 BaseT Apagado...
- Página 9 plan de numeración de puertos Equipo necesario Para usar la unidad OmniAccess 5320 BG deberá contar con el siguiente equipo: una línea DSL instalada por su proveedor de servicios DSL o por el agente del proveedor. La línea estará terminada en un punto de terminación de red DSL.
- Página 10 El equipo de telecomunicaciones se puede conectar a los puertos Voz ya sea directamente o a través de un conversor adecuado. Esto dependerá del modelo de OmniAccess 5320 BG y del tipo de equipo que haya en sus instalaciones. En caso de dudas, póngase en contacto con el proveedor de servicios.
- Página 11 TRT-3 con cableado externo al edificio. Conexión de la alimentación eléctrica Conecte la unidad OmniAccess 5320 BG a la red eléctrica a través del adaptador de alimentación principal suministrado. Advertencia: utilice únicamente el adaptador de alimentación principal suministrado.
- Página 12 Comprobación de que la unidad OmniAccess 5320 BG está operativa Observe los led conforme la unidad OmniAccess 5320 BG lleva a cabo el procedimiento de inicialización seguido del establecimiento de servicios. La secuencia de luces y servicios disponibles variará en función del producto.
- Página 13 Desinstalación de la unidad OmniAccess 5320 BG Si necesita desinstalar la unidad OmniAccess 5320 BG para colocarla en otro lugar, por ejemplo, realice este procedimiento: Desconecte todas las líneas de telecomunicaciones. Desconecte la fuente de alimentación. Guía del usuario de OmniAccess 5320 serie BG...
- Página 14 Guía del usuario de OmniAccess 5320 serie BG...
- Página 15 Resolución de problemas Pérdida del servicio Importante: deberá llevar a cabo configuraciones alternativas que le permitan ponerse en contacto con los servicios de emergencia durante un fallo de alimentación eléctrica o un fallo del servicio DSL. Existen diversos motivos por los que se puede experimentar una pérdida del servicio: la interrupción del suministro eléctrico, un problema con la línea DSL o un problema de conectividad en sus instalaciones.
- Página 16 Cuando la conexión de la llamada se realiza a través de una PBX Si la conexión PBX con la unidad OmniAccess 5320 BG es de tipo PRI (Interfaz de velocidad primaria) o BRI (RDSI básico), póngase en contacto con el ingeniero de servicio de la PBX.
- Página 17 Problema con la velocidad primaria Examine los led de velocidad primaria del panel posterior. Estado del led Medida a tomar RAI=Encendido Asegúrese de que la configuración del producto es AIS=Encendido correcta y de que se ha completado la secuencia de NMFAS=Encendido inicio.
- Página 18 Problema de LAN Examine el led LAN. Estado del led Medida a tomar Compruebe la integridad de la red. Si sigue sin servicio, póngase en contacto con el proveedor Encendido de servicios. Compruebe que el cable de red está conectado al puerto LAN.
- Página 20 Declaración de conformidad Noso Dataflex Design Communications Limited Connect House Kingston Road Leatherhead, Surrey KT22 7LT, Reino Unido declaramos bajo responsabilidad única que el producto ViNE2000 comercializado bajo el nombre publicitario ‘OmniAccess 5320’ al cual esta declaración se relaciona, cumple con los requisitos esenciales de la Directiva R&TTE 1999/5/CE de 9 de marzo de 1999 Directiva RoHS 2002/95/CE de 27 de enero de 2003 Directiva RAEE 2002/96/CE de 27 de enero de 2003...
