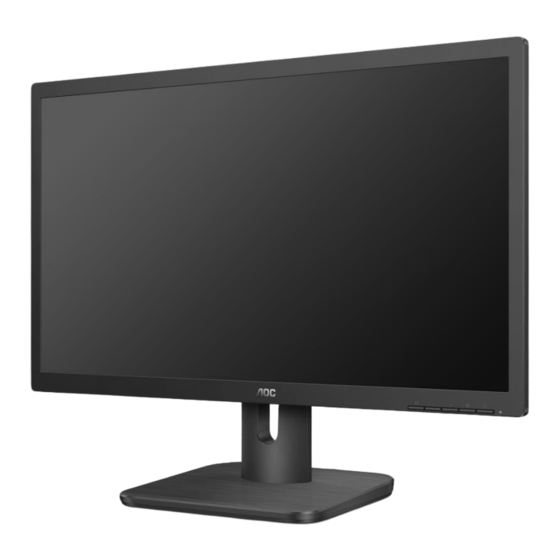

- Página 1 Manual del usuario de monitor LCD 20E1H 9E1H 22E1H 24E1H 22E1 Retroiluminación de LED www.aoc.com ©2018 AOC. All Rights Reserved.
- Página 2 Seguridad ................................... 3 Convenciones nacionales ............................3 Alimentació n ............................... 4 Instalació n ................................5 Limpieza ................................6 Otros ................................... 7 Configuració n ................................8 Contenido de la caja ............................. 8 Colocar la base ..............................9 Ajuste de á ngulo de visualizació n ........................10 Có...
- Página 3 Seguridad Convenciones nacionales Las siguientes subsecciones describen las convenciones de notació n empleadas en este documento. Notas, Avisos y Advertencias A travé s de esta guí a, los bloques de texto podrí an estar acompañ ados de un icono y estar impresos en negritas o en cursivas. Estos bloques son notas, avisos y advertencias, y se usan de la siguiente manera: NOTA: Una NOTA indica informació...
- Página 4 Alimentació n El monitor debe alimentarse solamente con el tipo de fuente de alimentación indicado en la etiqueta. Si no está seguro del tipo de electricidad suministrado en su domicilio, consulte a su distribuidor o compañí a elé ctrica local. Desenchufe la unidad durante una tormenta elé...
- Página 5 Instalació n No coloque el monitor sobre un carrito, base, trí pode, soporte o mesa inestable. Si el monitor se cae, podrí a provocar lesiones a las personas y el producto podrí a sufrir dañ os graves. Use só lo el carrito, base, trí pode, soporte o mesa recomendado por el fabricante o vendido conjuntamente con este producto.
- Página 6 Limpieza Limpie la caja del televisor con un pañ o. Puede usar un detergente suave para limpiar las manchas, en vez de emplear un detergente fuerte que quemará caja del televisor. Al realizar la limpieza, asegú rese de que no caiga detergente dentro de la unidad. El pañ o de limpieza no debe ser muy á...
- Página 7 Otros Si el producto emite cualquier olor, sonido o humo extrañ o, desconecte el cable de alimentació n INMEDIATAMENTE y pó ngase en contacto con un Centro de Servicios. Asegú rese de que las aperturas de ventilació n no esté n bloqueadas por una mesa o cortina. No someta el monitor LCD a vibraciones intensas o a impactos fuertes mientras funciona.
- Página 8 No todos los cables de señ al ( analó gicos, HDMI) Manual en CD se proporcionará n para todos los paí ses y regiones. Consulte a su proveedor local u oficina de la sucursal de AOC para obtener confirmació n.
- Página 9 Colocar la base Instale o extraiga la base siguiendo estos pasos. Coloque el monitor en una superficie suave y plana para evitar que se ha arañ e. Instalació n: Extracció n:...
- Página 10 Ajuste de á ngulo de visualizació n Para visualizar de manera ó ptima, se recomienda mirar a la superficie completa del monitor, y despué s ajustar el á ngulo del monitor de acuerdo a sus preferencias. Sujete la base, de modo que el monitor no se vuelque al cambiar el á ngulo del monitor. NOTA: Para evitar dañ...
- Página 11 Có mo conectar el monitor Conexiones del cable de la parte posterior del monitor y su PC: Alimentació n HDMI Analó gica (cable VGA D-Sub de 15 contactos) Salida de auriculares Para proteger el equipo, apague siempre su PC y el monitor LCD antes de realizar las conexiones. Conexió...
- Página 12 Ajuste Botones de acceso directo 9E1H /20E1H /22E1H/24E1H Fuente/Automá tico/Salir Visió n ní tida/ Rel. imagen /Volumen / Menú / Entrar Alimentació n 22E1 Automá tico/Salir Eco mode / DCR / Rel. imagen / Menú / Entrar Alimentació n Menú / Entrar Presione para mostrar el menú...
- Página 13 Clear Vision (Visió n ní tida) Si el menú OSD no está activo, presione el botón “ ” para activar la función Clear Vision (Visión nítida). Utilice los botones “ ” o “ ” para seleccionar entre las opciones disponibles: Weak (Poca), Medium (Media), Strong (Mucha) u Off (Desactivada).
- Página 14 OSD Setting (Configuració n OSD) Instrucciones bá sicas y sencillas sobre los botones de control. Presione el MENU-button (botó n MENÚ) para activar la ventana OSD. Presione para recorrer las funciones. Cuando la funció n deseada esté resaltada, presione MENU-button (botó n MENÚ) para activarla.
- Página 15 Luminance (Luminancia) MENU (MENÚ) Presione para mostrar el menú . Luminance (Luminancia)) MENU (MENÚ) Presione para seleccionar y el botó n para entrar. Presione para seleccionar el submenú . Presione para realizar el ajuste. AUTO Presione para salir. Contrast 0-100 Contraste desde el registro digital.
- Página 16 Image Setup (Configur. imagen) MENU (MENÚ) Presione para mostrar el menú . MENU Image Setup (Configurar imagen)) Presione el botó n para seleccionar y el botó n (MENÚ) para entrar. Presione para seleccionar el submenú . Presione para realizar el ajuste. AUTO Presione para salir.
- Página 17 Color Setup (Configuració n de color) MENU (MENÚ) Presione para mostrar el menú . Color Setup (Configurar color)) MENU Presione el botó n para seleccionar y el botó n (MENÚ) para entrar. Presione para seleccionar el submenú . Presione para realizar el ajuste. AUTO Presione para salir.
- Página 18 Picture Boost (Realce de la imagen) MENU (MENÚ) Presione para mostrar el menú . Presione el botó n para seleccionar ((Picture Boost (Realce de la imagen)) y presione el botó n MENU (MENÚ) para entrar. Presione para seleccionar el submenú . Presione para realizar el ajuste.
- Página 19 OSD Setup (Configurar OSD) MENU (MENÚ) Presione para mostrar el menú . MENU (MENÚ) Presione el botó n para seleccionar (OSD Setup (Configurar OSD)) y presione para entrar. Presione para seleccionar el submenú . Presione para realizar el ajuste. AUTO Presione para salir.
- Página 20 Presione para seleccionar el submenú . Presione para realizar el ajuste. AUTO Presione para salir. 9E1H/20E1H/22E1H/24E1H: Input Select (Selec. de Seleccionar la fuente de señ al como Auto (Automá tico)/D-SUB/HDMI entrada) entrada 22E1:D-SUB Auto Config. Ajustar la configuració n predeterminada Yes (Sí...
- Página 21 Exit (Salir) MENU (MENÚ) Presione para mostrar el menú . MENU (MENÚ) Presione el botó n para seleccionar (Exit (Salir)) y el botó n para entrar. AUTO Presione para salir. Salir Salir de OSD Indicador LED Estado Color del indicador LED Modo Potencia completa Blanco Ahorro de energí...
- Página 22 Bienvenido a la aplicació n de software "i-Menu" de AOC. i-Menu facilita los ajustes de la configuració n de la pantalla del monitor utilizando menú s en pantalla en lugar del botó n OSD del propio monitor. Para completar la instalació n, siga la guí a...
- Página 23 ¡ Gracias por utilizar el software de administració n de energí a e-Saver de AOC! El software e-Saver de AOC cuenta con funciones de apagado para los monitores, permite que un monitor se apague en el momento indicado sea cual sea el estado en el que se encuentre su PC (On (encendido), Off (apagado), Sleep (suspensió...
- Página 24 Screen Bienvenido a la aplicació n de software "Screen " de AOC. La aplicació n de software Screen es una herramienta que permite dividir la pantalla del escritorio en diferentes paneles, cada uno de los cuales muestra una ventana diferente. Solamente tiene que arrastrar la ventana al panel correspondiente cuando desee acceder a é...
- Página 25 Ajuste la resolució n y frecuencia má ximas que el monitor pueda gestionar. Asegú rese de que los controladores del monitor AOC está n instalados. Ajuste los controles de contraste y brillo. Realice un ajuste automá tico.
- Página 26 Realice un ajuste automá tico. Por favor, consulte la informació n de Regulació n y Servicio que se encuentra en el CD manual o en www.aoc.com (para encontrar el modelo que compra en su paí s y Regulació n y Servicio...
- Página 27 Especificaciones Especificaciones generales Nombre del modelo 9E1H Sistema de control LCD TFT a color Tamañ o visible de la imagen 18,5 inch, Diagonal de 47 cm Panel Tamañ o de punto 0,3 (H) mm x0,3 (V) mm Ví deo R, G, B Interfaz analó gica & HDMI analó gica Sinc.
- Página 28 Nombre del modelo 20E1H Sistema de control LCD TFT a color Tamañ o visible de la imagen 19,5 inch, Diagonal de 49,4 cm Panel Tamañ o de punto 0,27 (H) mm x0,27 (V) mm Ví deo R, G, B Interfaz analó gica & HDMI analó gica Sinc.
- Página 29 Nombre del modelo 22E1H Sistema de control LCD TFT a color Tamañ o visible de la imagen 21,5 inch, Diagonal de 54,7 cm Panel Tamañ o de punto 0,24825 (H) mm x0,24825 (V) mm Ví deo R, G, B Interfaz analó gica & HDMI analó gica Sinc.
- Página 30 Nombre del modelo 22E1 Sistema de control LCD TFT a color Tamañ o visible de la imagen 21,5 inch, Diagonal de 54,7 cm Panel Tamañ o de punto 0,24825 (H) mm x0,24825 (V) mm Ví deo R, G, B Interfaz analó gica Sinc.
- Página 31 Nombre del modelo 24E1H Sistema de control LCD TFT a color Tamañ o visible de la imagen 23,8 inch, Diagonal de 60,47 cm Panel Tamañ o de punto 0,2745 (H) mm x0,2745 (V) mm Ví deo R, G, B Interfaz analó gica & HDMI analó gica Sinc.
- Página 32 Modos de visualizació n preconfigurados 9E1H Frecuencia horizontal Resolució n Frecuencia vertical (Hz) (kHz) 640x480@60Hz 31.469 59.94 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 640x480@67Hz 66.667 720x400@70Hz 31.469 70.087 800x600@56Hz 35.156 56.25 800x600@60Hz 37.879 60.317 800x600@72Hz 48.077 72.188 800x600@75Hz 46.875 835 x 624@75Hz 49.725 74.5 1024x768@60Hz...
- Página 33 20E1H Frecuencia horizontal Resolució n Frecuencia vertical (Hz) (kHz) 640x480@60Hz 31.469 59.94 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 640x480@67Hz 66.667 720x400@70Hz 31.469 70.087 800x600@56Hz 35.156 56.25 800x600@60Hz 37.879 60.317 800x600@72Hz 48.077 72.188 800x600@75Hz 46.875 835 x 624@75Hz 49.725 74.5 1024x768@60Hz 48.363 60.004...
- Página 34 22E1H/22E1/24E1H Frecuencia horizontal Resolució n Frecuencia vertical (Hz) (kHz) 640x480@60Hz 31.469 59.94 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 640x480@67Hz 66.667 720x400@70Hz 31.469 70.087 800x600@56Hz 35.156 56.25 800x600@60Hz 37.879 60.317 800x600@72Hz 48.077 72.188 800x600@75Hz 46.875 835 x 624@75Hz 49.725 74.5 1024x768@60Hz 48.363 60.004 1024x768@70Hz 56.476...
- Página 35 Asignaciones de contactos Cable de señ al de pantalla en color de 15 contactos Nº de Nº de Nombre de la señ al Nombre de la señ al contacto contacto Ví deo rojo Ví deo verde Tierra Ví deo azul S.C.
- Página 36 Conectar y listo Funció n DDC2B Conectar y listo Este monitor cuenta con las funciones DDC2B VESA segú n la NORMA DDC VESA. Dicha norma permite al monitor informar al sistema principal de su identidad y, dependiendo del nivel de DDC utilizado, comunicar informació n adicional sobre sus funciones de visualizació...
