3 – FUNCIÓN LÓGICA DEL SISTEMA
3.1 – PRIMER ACCIONAMIENTO TRAS LA INSTALACIÓN (MEMORIZACIÓN)
Cuando el inversor sea energizado por la primera vez, tras ser instalado en el automati-
zador, el portón debe empezar un movimiento de apertura tras un comando externo o
si el botón "+" sea pulsado.
Si el movimiento sea de cierre, quite de la energía para cambiar el sentido de ope-
ración del motor conectado al borne de la central.
Una vez hecho esto, pulse "+" o accione un comando externo para la central. Esto hecho,
deje el portón abrir hasta que él se recueste en el tope de apertura o accionar el REEDA.
Después, él va a revertir el sentido para cerrar, deje que él se recueste en el tope de cierre
o que accione el REEDF.
El automatizador de portón puede funcionar solamente con ENCODER o ENCODER
y REED automáticamente, pero no puede funcionar solamente con REED (sin EN-
CODER). Mientras el cierre, solamente un comando de fotocelda puede revertir el
portón.
Ahora el automatizador de portón está listo para funcionar.
3.2 – A PARTIR DEL SEGUNDO ACCIONAMIENTO ADELANTE CUANDO LA CENTRAL
ELECTRÓNICA SEA DESENCHUFADA DE LA FUENTE DE ENERGÍA
Tras la operación anterior, el portón no necesitará memorizar el recurrido nuevamente.
Él simplemente cerrará lentamente tras un comando, hasta que se recueste en el tope de
cierre; el motor apagará tras algunos segundos. El portón ya está listo para funcionar. Si
la fotocélula sea obstruida o la central reciba un comando mientras este primer cierre, el
punto de referencia a ser buscado será el de apertura, para acelerar el reconocimiento de
un punto conocido del recorrido.
IMPORTANTE: En modo Híbrido, esto es, REED más ENCODER, si el portón está ubicado
en uno de los REEDs, el portón saldrá con velocidad completa sin hacer el reconocimien-
to de la carrera.
Los topes de apertura y de cierre deben ser colocados para el portón sea automa-
tizado.
30
NOTA:
IMPORTANTE:
4 – PROGRAMACIÓN DE LOS PARÁMETROS

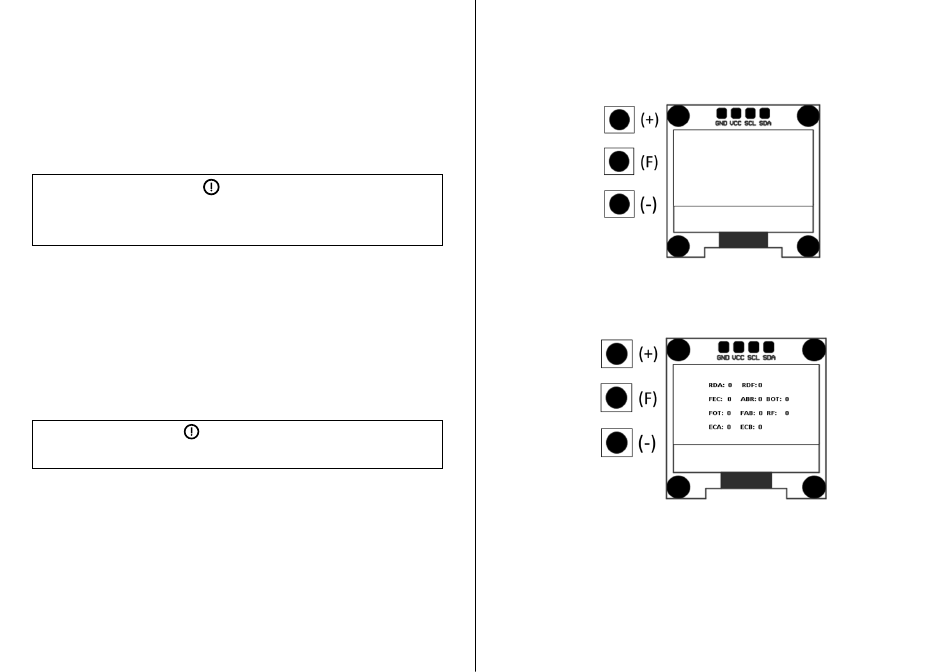

4.1 – PROGRAMACIÓN POR LA PANTALLA INCORPORADA
La central tiene una pantalla incorporada que se puede configurar sus parámetros de for-
ma parecida con el PROG PPA, los botones (+) y (-) son para cambiar el valor de la función
y el botón (F) es para el menú y cambia la función, vea la figura de ejemplo:
4.2 – PANEL DE INSPECIÓN
La pantalla gráfica incorporada permite notar ciertas informaciones importantes para
el diagnostico de funcionamiento e instalación, esto es, entradas adicionadas, carrera
actual del automatizador, velocidad, cantidad de ciclos y otros.
Vea la figura abajo:
31
