Configuración del Gateway de Comunicaciones
Events Enabled (Eventos Habilitados): Indica si el gateway informará de eventos
espontáneos para este punto de ajuste cuando cambie el valor. Un valor Sí habilita los
eventos. Un valor No desactiva los eventos.
Configuración del Punto de Ajuste Flotante Corto, Valor Medido
La pantalla Configuración del Punto de Ajuste Flotante Corto, Valor Medido contiene
los parámetros de configuración de los puntos de ajuste del Valor Flotante Corto,
Valor Medido. La pantalla se abre pulsando el botón Valor Medido, Flotante Corto.
Vea la Figura 58.

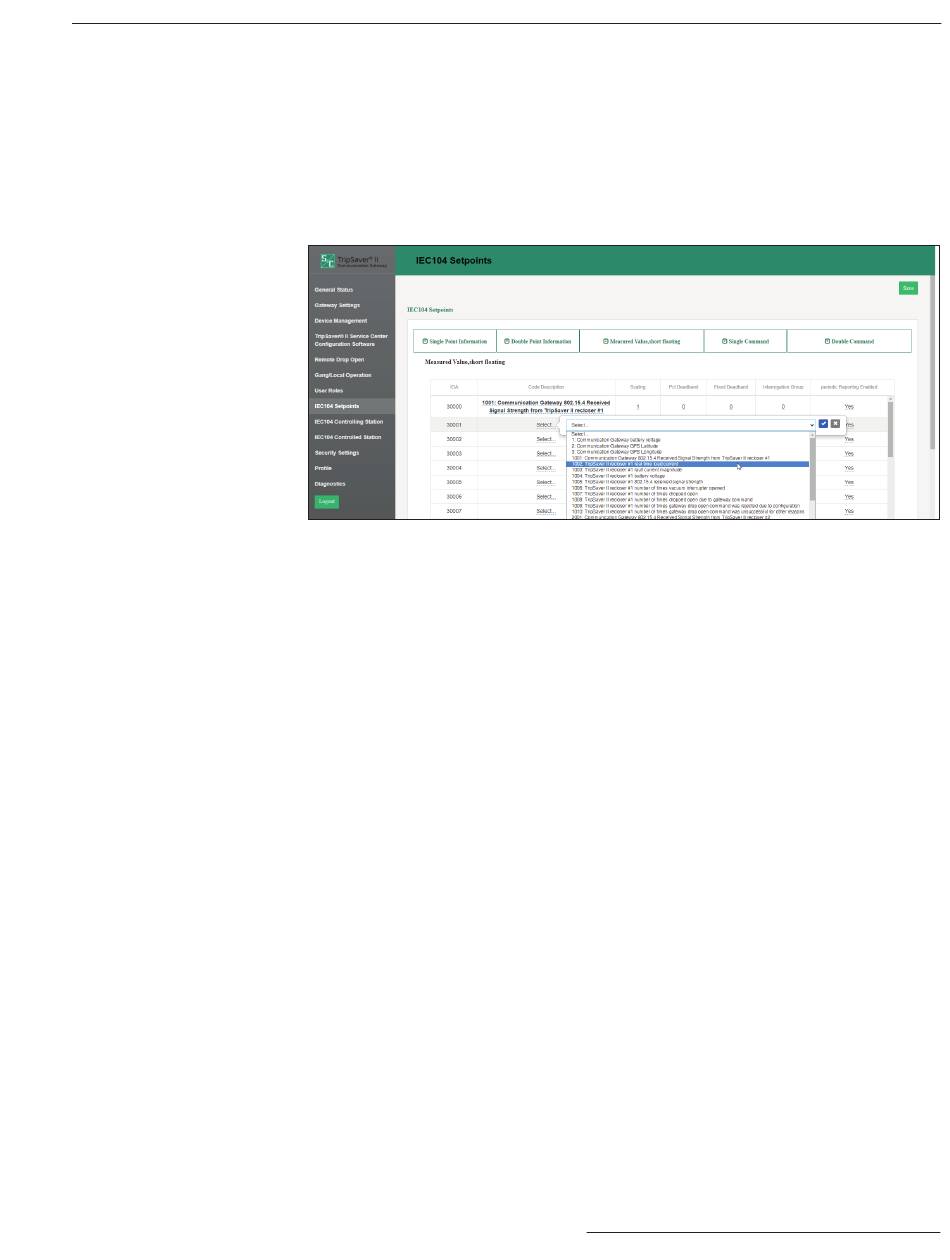

Figura 58� Configuración del Punto de Ajuste Flotante Corto, Valor Medido�
Las variables del punto de ajuste Flotante Corto, Valor Medido se describen como
sigue:
IOA: IEC 104 Dirección sobre la Información del Objeto. Estos valores se asignan automáti-
camente como puntos de ajuste y se muestran en esta página.
Code Description (Descripción del Código): Los códigos de puntos que representan
puntos de valores medidos específicos pueden asignarse a números de puntos SCADA
individuales. Una lista completa de las definiciones de descripción de códigos se encuentra
en la Hoja de Instrucciones 461-561S de S&C. Las descripciones de códigos se definen
seleccionando el campo Descripción de Códigos en línea con el campo IOA respectivo.
Aparecerá una ventana de diálogo desplegable con definiciones de códigos para todos
los reconectadores TripSaver II vinculados con el gateway de comunicaciones. Vea la
Figura 58. Cuando se haya elegido una definición de código, seleccione el icono Verificar
para finalizarla. La remoción de una selección de código puede realizarse seleccionando
la fila en blanco en el menú desplegable y haciendo clic en el icono de verificación. Esto
hará que el campo aparezca vacío. Por último, haga clic en el botón Guardar.
Scaling (Escalado): Se utiliza un factor escalado de punto flotante para ajustarse a los
requisitos de entrada del valor medido del sistema SCADA. Se aplicará como un factor de
multiplicación a la medición bruta del punto de ajuste antes de que se envíe a la estación
de control. Si se habilita la opción de banda Muerta Fija para un punto de ajuste de
valor medido, el factor escalado se aplicará antes de que se comprueben los límites de
la banda Muerta Fija.
Pct Deadband (Banda Muerta Pct): Este campo crea un rango basado en un porcentaje
del último valor informado para este punto de valor medido. El límite del rango se define
multiplicando el valor Porcentual de la Banda Muerta por el último valor notificado
del punto de valor medido. En el caso de que el siguiente valor medido supere el rango,
ya sea por una cantidad positiva o negativa, el gateway generará un evento espontáneo.
Hoja de Instrucciones de S&C 461-519S 59
