S&C TripSaver II Instalación, Operación Y Configuración página 9

Montaje, Encendido y Aseguramiento del Gateway de Comunicaciones
Montaje del Gateway
de Comunicaciones a
un Poste
Siga estos pasos para instalar el gateway de comunicaciones:
Sujete el gateway de comunicaciones en una posición horizontal, con el logo de
PASO 1�
S&C de frente hacia usted, al poste utilizando los pernos de montaje superior
e inferior proporcionados. Vea la Figura 1 en la página 8 y la figura 2.
Conecte un cable de tierra de cobre #2 (o equivalente) de la base del gateway
PASO 2�
de comunicaciones a la varilla de tierra.
Perno de montaje
Cable de tierra

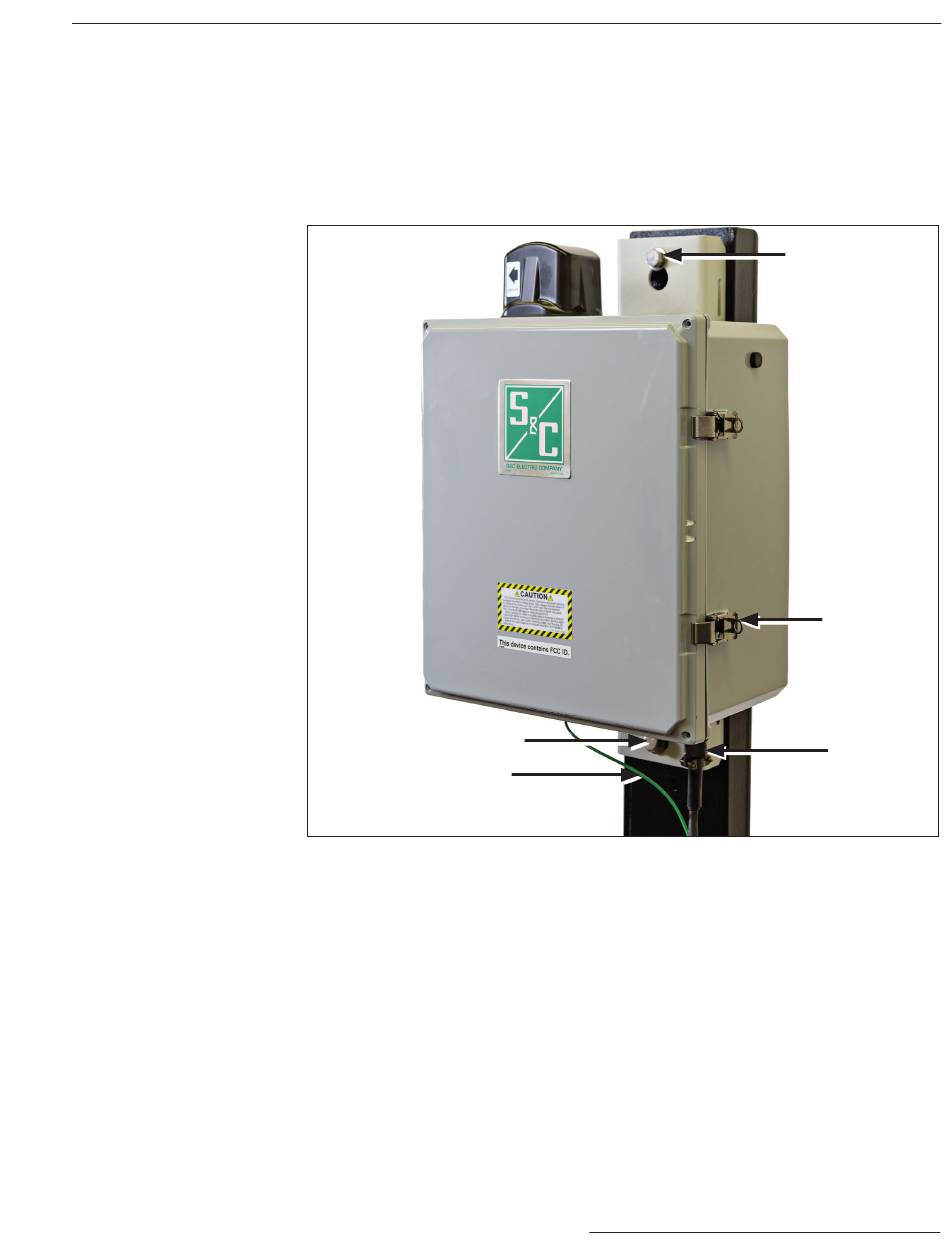

Figura 2� Montaje del gateway de comunicaciones al poste de la compañía eléctrica�
La antena del gateway de comunicaciones es direccional. Idealmente, el gateway de
comunicaciones debe ser montado a no mas de 30 pies (9.1 m) por debajo de los reco-
nectadores TripSaver II, en línea directa de visibilidad. Debe de haber una línea de visión
sin obstáculos entre la antena del gateway de comunicaciones y la pantalla LCD de cada
reconectador TripSaver II de S&C. S&C recomienda montar el gateway de comunicaciones
directamente debajo y en el mismo lado del poste que los reconectadores con los que se
emparejará. No monte el gateway de comunicaciones perpendicular a los reconectadores
TripSaver II o en el lado opuesto del poste.
Perno de
montaje
Hoja de Instrucciones de S&C 461-519S 9
Pestillo del
candado en
el cerrojo
Terminal del
conector de
energía
