Presentación - Kärcher HDS 8/15 - CAGE Manual De Instrucciones

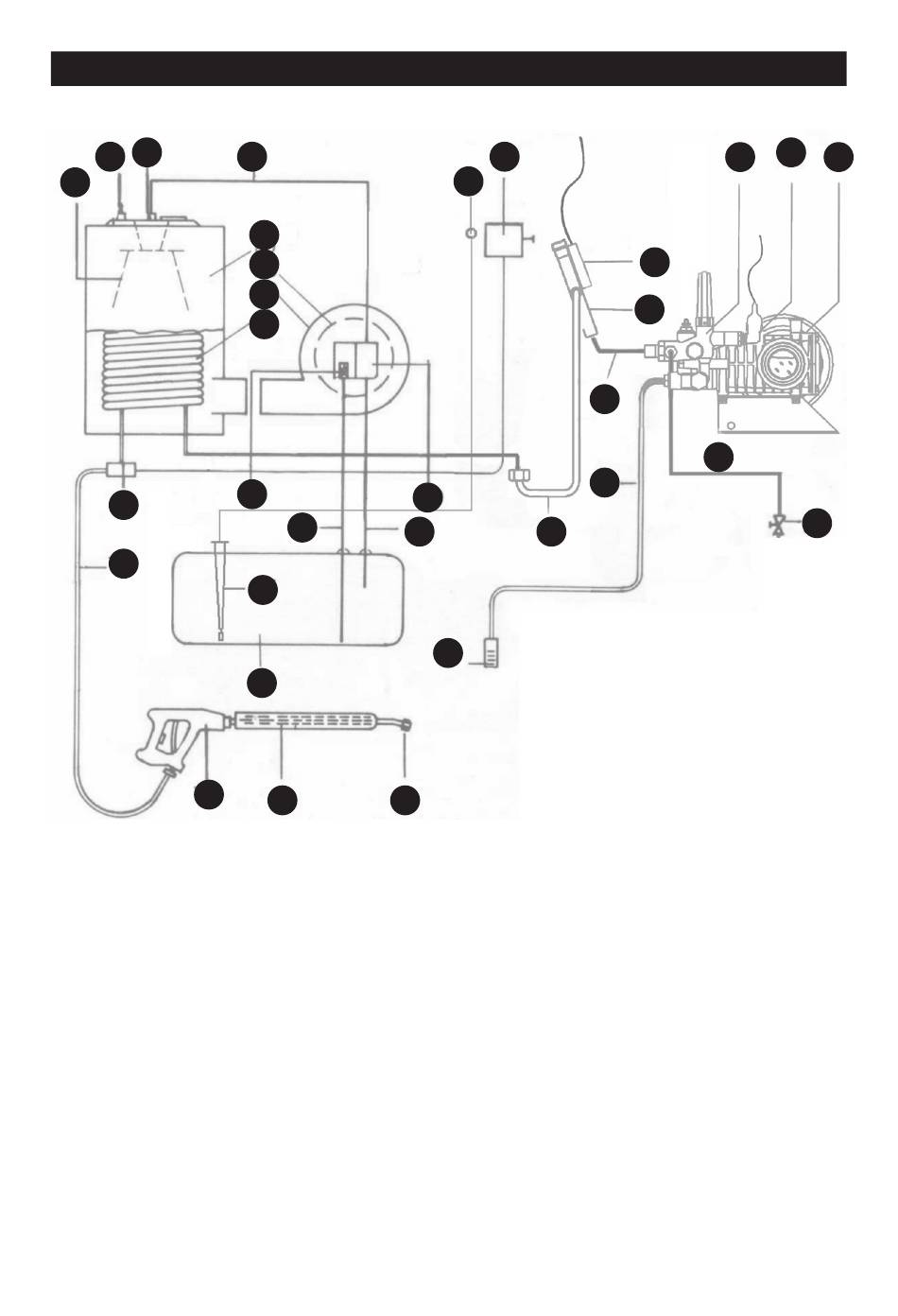

Diagrama de funcionamento para máquinas HDS
31
32
11
12
13
16
1- Válvula de retención con filtro*
2- Manguera de succión*
3- Bomba de alta presión
4- Válvula By Pass
5- Reed Switch
6- Manguera de alta presión
7- Dispositivo contra falta de agua
8- Tubería U
9- Revestimiento de la serpentina
10- Serpentina
11- Calentador /quemador
12- Sensor de temperatura / tubería
13- Manguera de alta presión
14- Lanza
15- Boquilla
16- Pistola fuerza total
17- Stop Total
Presentación
30
9
21
22
10
26
27
28
23
29
14 15
18
24
25
8
1
18- Regulador de temperatura
19- Manguera de succión de detergente
20- Válvula dosificadora de detergente
21- Motor
22- Ventilador
23- Sensor de nivel de combustible
24- Señalizador de falta de combustible
25- Bomba de combustible
26- Válvula solenoide
27- Tubo de succión
28- Tubo de retorno
29- Tanque de combustible
30- Tubo conductor
31- Boquilla atomizadora
32- Electrodos de ignición
*artículo no incluido
4
5
7
6
19
2
17
3
20
19
