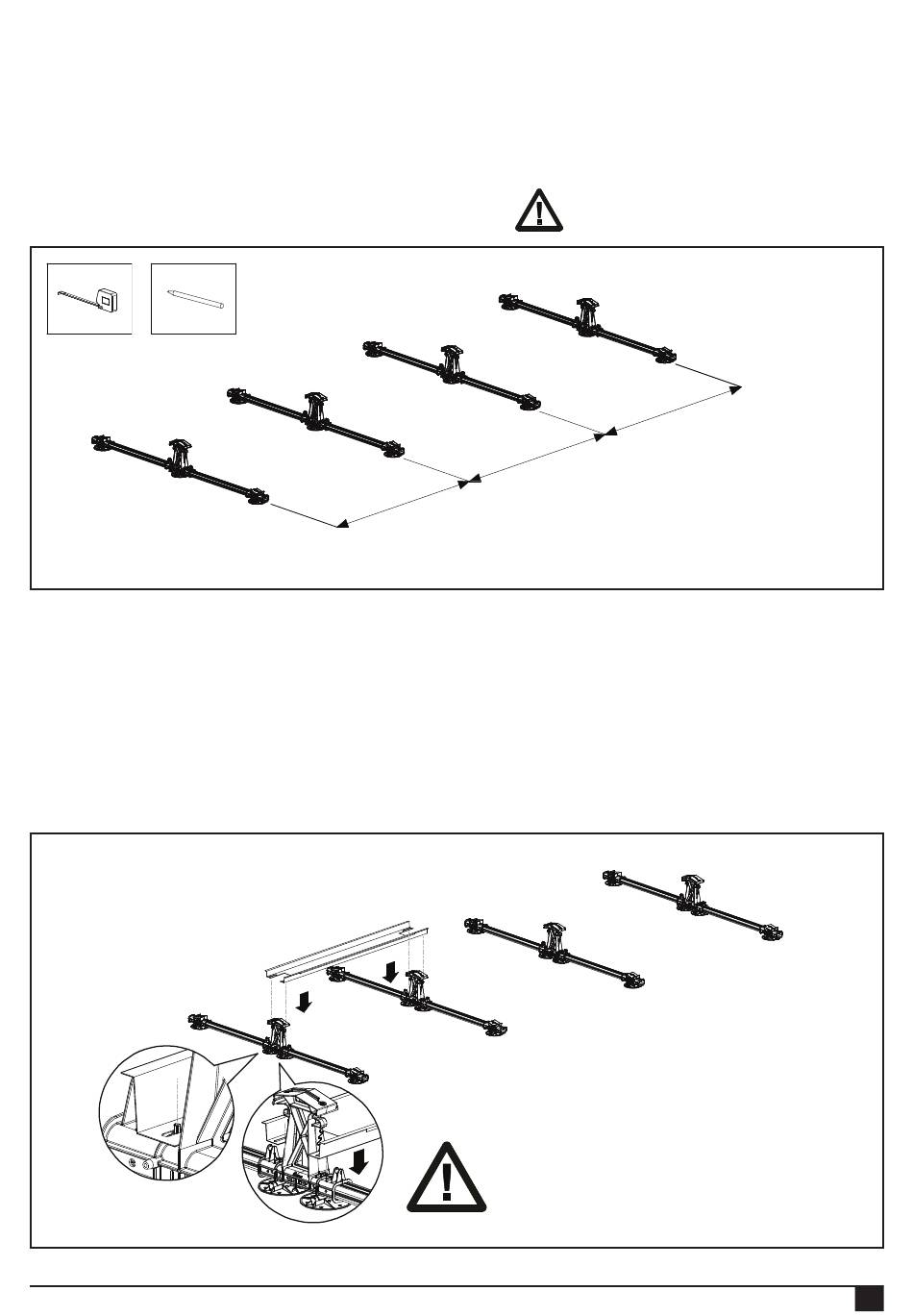

6.3 Posicionar los segmentos FlatFix Fusion

Según la ubicación de los módulos fotovoltaicos en el tejado se determina la posición de los segmentos FlatFix Fusion.
Reparta los segmentos FlatFix Fusion de forma uniforme en la línea donde se instalarán los paneles solares. La distancia
entre los centros de los segmentos FlatFix Fusion puede ser, como máximo, de 2 m (ver calculadora para distancia).
Dibuje con marcador o tiza el lugar donde deben situarse los segmentos FlatFix Fusion. Asegúrese de que los segmentos
FlatFix Fusion queden bien alineados entre sí.
medida módulo
medida módulo
medida módulo

6.4 Instalar las bandejas de lastre

Las posiciones del lastre se determinan con la calculadora online. Coloque las bandejas de lastre en los lugares que la
calculadora indica. Atención: ¡Asegúrese de que los elementos básicos altos cerca de los soportes de lastre siempre estén
montados en dos soportes de techo!
Coloque la primera bandeja de lastre perpendicularmente a los segmentos FlatFix Fusion entre ellos, de tal modo que los
agujeros ovalados de la bandeja de lastre encajen en las pestañas levantadas del elemento base alto.
¡Preste atención a que los segmentos FlatFix Fusion estén bien situados unos al lado de otros para una buena alineación
de los módulos fotovoltaicos!
