6.7 Instalar los sujetacables y cables

El suministro incluye sujetacables para poder conducir los cables de los módulos fotovoltaicos correctamente por todo el
sistema. También los elementos base altos cuentan con ganchos para la gestión de cableado. Así, se evita que los cables
puedan terminar en el tejado (mojado). Siga los siguientes pasos para la instalación:

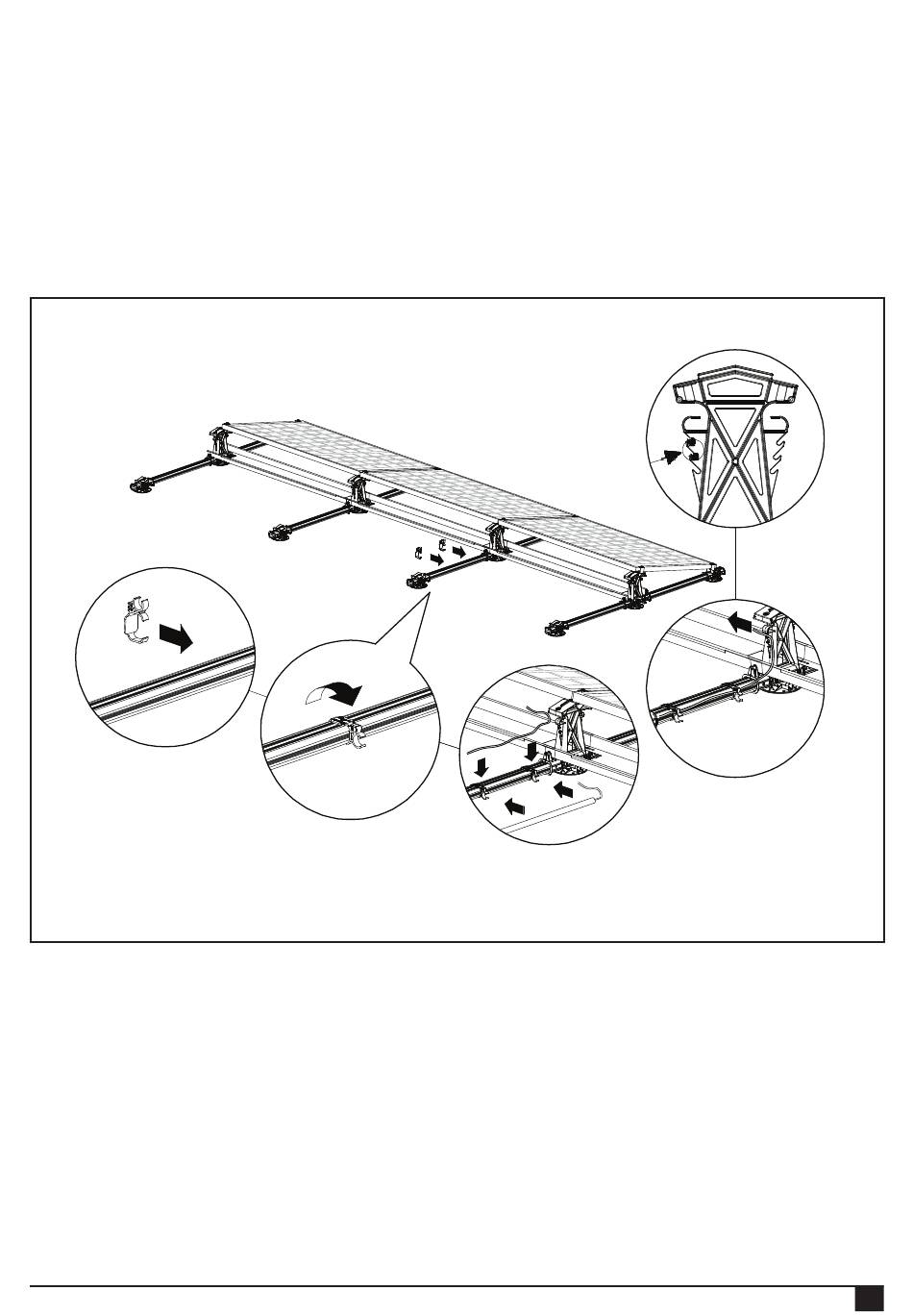

1. Coloque los sujetacables en el lado estrecho de los perfiles base.
2. Gire los sujetacables para que se enganchen al lado ancho de los perfiles base.
3. Introduzca los cables en los sujetacables. Los sujetacables también tienen una abrazadera para acoplar un tubo de
Ø25 mm.
4. Introduzca el extremo del cable en uno de los ganchos de cable del elemento base alto.
5. También los enchufes del módulo fotovoltaico se pueden sujetar al gancho de cables del elemento base alto.
5
1
¡Clic!
4
2
Ø25mm
3
Rev. 24.04.17
MANUAL DE SISTEMA DE MONTAJE FLATFIX FUSION PARA TECHOS PLANOS
