Forsa Automatismos RTP-15 Manual De Instalación, Uso Y Mantenimiento

AUTOMATISMOS FOR, S.A.
Avda. del Castell de Barberá 21-27
Centro Ind. Santiga, Tall. 15 nave 3
Tel.: 937187654 Fax.: 937191805
08210 Barberá del Vallés - BARCELONA
e-mail: forsa@forsa.es
CARACTERISTICAS TECNICAS
Frecuencia
Codificación
Memoria
Número de canales
Alimentación
Contactos relés
Consumo reposo / func.
Estanqueidad
Dimensiones
Dimensiones caja
3 4 7
6
5
8 9
INSTALACION Y CONEXIONES
Fijar la parte posterior de la caja en la pared utilizando los tacos y tornillos suministrados. Pasar los cables por la parte inferior del receptor.
Coenctar los cables de alimentación en los bornes del circuito impreso, siguiendo las indicaciones de la serigrafía de la placa. Fijar el frontal del
receptor a la parte posterior con los tornillos suministrados para ello.
FUNCIONAMIENTO
Los indicadores luminosos se activan cada 5 segundos indicando una correcta alimentación del equipo.
Al recibir un código, el receptor comprueba si está en la memoria, activando el canal correspondiente. El modo de activacióndel canal se selec-
ciona impulsional o biestable con el jumper Imp/Bies (sólo con canal 2).
PROGRAMACION
Presionar el pulsador de programación del receptor durante 1 segundo y escuchará una señal sonora. El receptor entrará en programación (ver
tabla). Si se mantiene presionado el pulsador de programación, el receptor pasará de una configuración a la siguiente de manera cíclica. Una vez
elegida la configuración de programación para el emisor que se quiere dar de alta, enviar el código a programar pulsando el
para ese canal del emisor.
RTPM-500/2 NEWFOR 868 MHZ
Receptor exterior
RTP-15
1
1
3
4
2
10 2

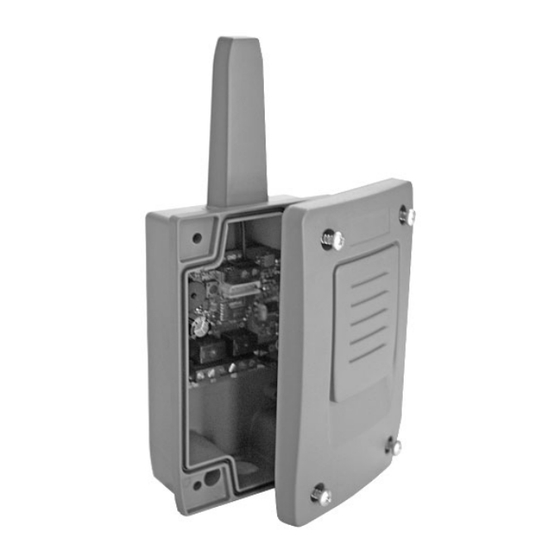

MINI RECEPTOR RTP-15,
RTP-15/2, RTPM-500,
Manual de instalación,
uso y mantenimiento
RTP-15/2
868,35 MHz
Código cambiante de alta seguridad
15 códigos
2
12 / 24 V ac /dc
18 mA / 80 mA
IP 54 (con prensaestopas IP 65)
63x65x15 mm
82x190x40 mm
1
12/24V ac/dc
+ -
8 9 10
RTPM-500 RTPM-500/2
500 códigos
1
1 A
60 mA / 90 mA
63x74x25 mm
1
Conexión antena
2
Selector 12/24V
6
3
Led activación canal 1
5
4
Led activación canal 2
11
7
5
Pulsador programación
2
6
Puente reset
7
Microswicht Imp/Biestable
8
Alimentación
9
Salida de relé 1
10
Salida de relé 2
11
Conexión tarjeta memoria
b
otón que se desee
