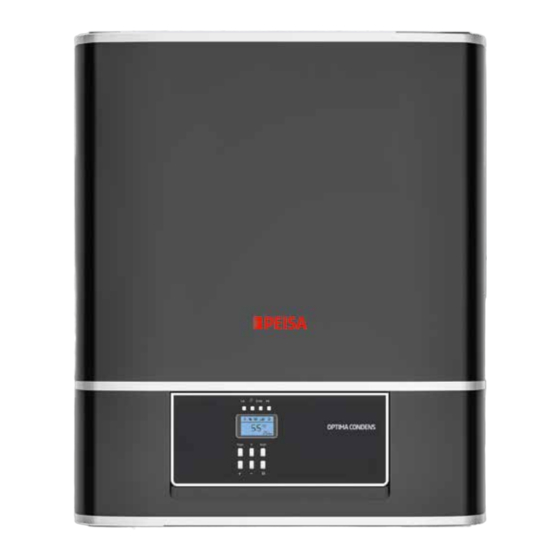

- Página 1 Caldera mural Optima Condens MANUAL DE INSTALACIÓN, USO Y MANTENIMIENTO...
- Página 2 www.peisa.com.ar...
- Página 4 3.7 Ventilaciones para instalación en cascada 3.8 Cambio de Gas Natural (GN) a Gas Licuado (GL) 3.9 Conexión de dispositivos de control 3.10 Instalación en cascada 3.11 Extensión de funcionalidad con módulo multizona 3.12 Circuitos de instalación 3.13 Circuitos de instalación con módulo multizona www.peisa.com.ar...
- Página 5 4. PUESTA EN SERVICIO 4.1 Display 4.2 Panel de control y navegación de menú de parámetros 4.3 Encendido / Apagado / Modo verano / Modo invierno 4.4 Subir / bajar temperatura de calefacción (C) 4.5 Subir / bajar temperatura de agua caliente sanitaria (ACS) 4.6 Reinicio 4.7 Menú...
- Página 6 1. La caldera deberá destinarse al uso previsto por PEISA, que 9. En tal caso: ventile el local abriendo puertas y ventanas; o no se responsabiliza de daños ocasionados a personas, Cierre el dispositivo de corte del gas y solicite inmediata- animales o cosas por errores de instalación, reglaje o man-...
- Página 7 2.2 Linea Optima Condens 2. CARACTERÍSTICAS DEL PRODUCTO Modelo Código CALDERA OPTIMA CONDENS 90 10001502 2.1 Características principales CALDERA OPTIMA CONDENS 150 10001503 Identificación de la caldera La caldera OPTIMA CONDENS es un generador térmico con tecnología de condensación de alto rendimiento, de Identi cación comercial...
- Página 8 B Descarga de válvula de seguridad C Retorno de calefacción (G 1 1/2”) D Descarga de defangador E Conexiones eléctricas F Descarga de condensados G Mandada de calefacción (G 1 1/2”) **411 ** Optima Condens 90 *507 * Optima Condens 150 min. **54 **54 *102 *102 min.
- Página 9 La sustitución de los disposi- tivos de seguridad puede ser realizada úni- camente por el personal profesional cualifi- cado, que utilizará solamente componentes originales PEISA. 2.5 Esquema hidráulico y de combustión Componentes Retorno de calefacción Válvula de seguridad Sensor NTC de sobretemperatura en salida a ventilación...
- Página 10 Normal cerrado - LINEA Negro AUX LINEA Acceso a electrónica y conexión de accesorios Azul AUX NEUTRO Bornes de conexiones principales TIERRA Verd/Am. Verd/Am. TIERRA Tierra Azul NEUTRO Marron Normal abierto - LINEA (-) Neutro Negro Normal cerrado - LINEA (+) Linea www.peisa.com.ar...
- Página 11 2.7 Datos técnicos OPTIMA OPTIMA UNIDAD CONDENS 90 CONDENS 150 Circuito de gas Tipo de gas Presión alimentación de Gas mmCA Consumo de Gas caudal máximo m3/h 9,301 1,15 15,27 1,24 Consumo de Gas caudal mínimo m3/h 1,538 0,15 2,419 0,17 Potencia máxima consumida kcal/h...
- Página 12 3.1 Instalación nueva o reemplazo de caldera existente. Cuando se instalen calderas Optima Condens en ins- IMPORTANTE talaciones antiguas o que se vayan a reformar PEISA reco- La instalación debe ser realizada por un ins- mienda: talador matriculado y de acuerdo con lo es- tablecido en las disposiciones y normas mí-...
- Página 13 PEISA. Consulte ra a un conducto de drenaje adecuado, a fin de evitar salpi- a PEISA o a su Red de Distribuidores Oficiales caduras o acumulación de agua en caso de accionamiento por la adquisición de accesorios.
- Página 14 Las tuberías o cañerías metálicas NO son adecuadas de seguridad de la caldera se abrirá y el agua liberada pue- para la descarga de condensados. de ocasionar daños en el entorno. En tal caso PEISA no se • Cualquier tubería o cañería de descarga de produc- hará...
- Página 15 Estos conductos se consideran parte integral de la cal- o conductos de evacuación en caso de estar instaladas en dera y son suministrados por PEISA en kits accesorios, que locales con entrada de aire adecuado. se deben pedir por separado del aparato según los tipos...
- Página 16 Figura 1: Figura 3: OPTIMA CONDENS 90: a + b + c + d < 19m OPTIMA CONDENS 90: L4 < 20m OPTIMA CONDENS 150: a + b + c + d < 10m OPTIMA CONDENS 150: L4 < 11m Figura 4: a = 1m (longitud equivalente codo 90°)
- Página 17 1012 Modelo 1012 Código Codo coaxial Ø100/150 90° 10001545 Tubo coaxial Ø100/150 con terminal 10001546 1000 1000 Modelo Código Modelo Código Codo coaxial Ø100/150 45° 10001555 Terminal vertical coaxial Ø100/150 10001557 Extensión coax. Ø100/150 M-H, L: 1m 10001554 Teja de salida ventilaciones Ø150 10001556 3.7 Ventilaciones para instalación en cascada En el caso de instalar varios equipos OPTIMA CONDENS...
- Página 18 Luego inserte la arandela de conversión dentro del o’ring que se encuentra entre la junta, la válvula y el ven- tilador (ver página siguiente). Una vez hecho esto, vuelva a ensamblar la válvula, el o’ring con la arandela, la junta y www.peisa.com.ar...
- Página 19 Consulte por termostatos compatibles con la caldera, La caldera está preparada para control remoto a través que estén autorizados por PEISA. de termostatos de ambiente. Lea las instrucciones de ins- y No quite componentes de los equipos durante la talación incluidas con el termostato para realizar la insta-...
- Página 20 Código Descripción 10001577 Módulo multizona Optima Condens 10001798 Termostato de ambiente multizona Instalación de módulo multizona en caldera La placa multizona puede instalarse dentro del panel eléctrico de la caldera. Allí amurada, debe realizarse la co- www.peisa.com.ar...
- Página 21 3.12 Circuitos de instalación Instalación de 1 zona de calefacción y tanque de ACS con bombas separadas Entrada Entrada de llenado 1 Bomba de circulación 3 Bomba de circuito C 5 Sonda externa 7 Vaso de expansión 2 Bomba de tanque ACS 4 Termostato de ambiente 6 Sensor temperatura tanque ACS 8 Separador hidráulico...
- Página 22 Bomba 2 Termostato límite Zona 2 de zona de baja Bomba 1 Bomba 1 Zona 3 Termostato multizona Zona 4 Termostato zona de alta IMPORTANTE La placa incluye un interruptor DIP que debe ajustar de acuerdo a la configuración utiliza- www.peisa.com.ar...
- Página 23 Instalación de hasta 4 zonas de calefacción y tanque de ACS con módulo multizona Entrada Entrada de llenado 1 Bomba de circulación 5 Sonda externa 9 Bomba circuito C2 13 Bomba circuito C4 2 Bomba de tanque ACS 6 Sensor temperatura tanque ACS 10 Separador hidráulico 14 Termostato circuito C4 3 Bomba de circuito C1...
- Página 24 Para mantener la caldera en garantía, la puesta en ser- Asegúrese de que no hayan interrupciones en el sumi- vicio debe ser realizada por un técnico autorizado PEISA. nistro eléctrico. Antes de la visita para la puesta en marcha deben seguirse Asegúrese de que no hayan obstrucciones en el des-...
- Página 25 Indicador encendido al setear los valores de temperatura de calefacción de Zona 1, Zona 2 y temperatura de ACS. Seteo de valores Indicador encendido al setear los valores de parámetros de instalación y de fabricación. Indicador encendido cuando la caldera esté en error. Al encenderse también se Alarma indicará...
- Página 26 + / - para subir / bajar la temperatura. Ajuste ACS Ajuste el valor. Botón ACS Ajuste el valor. Ajuste ACS Botón ACS Luego espere para Luego espere para guardar. guardar. Ajuste ACS Ajuste el valor. Botón ACS Luego espere para www.peisa.com.ar guardar.
- Página 27 Luego espere para guardar. 4.6 Reinicio Ajuste ACS Ajuste el valor. Botón ACS Luego espere para Hay algunos errores o guardar. bloqueos que permiten a la caldera seguir funcionando luego de un reinicio. Cuan- do el indicador RESET esté encendido en la parte infe- Reinicio Para reiniciar presione Luego presione Mode...
- Página 28 0 - 40 % en caso de utilizar clapeta ( % ) Prioridad de ACS 0 = Operación paralela (C y ACS simultáneamente) 0 - 1 1 = Prioridad ACS -5 ... +5°C Corrección de sensor de temperatura exterior www.peisa.com.ar...
- Página 29 Valor por Descripción Rango defecto “--” / 0-199 SIN USAR Configuración de modulación de bomba (en el caso “ “ “--” de estar conectado PWM a la caldera) “AU/30- “--” = Sin modulación 100” AU = Modulación automática en rango 30 - 100% CONFIGURACIÓN DE SEGUNDO TA “--”...
- Página 30 60 = 60 Hz 10 - 199 SIN USAR Configuración de sensor de gas de ventilaciones 0 = No 0 - 1 1 = Sí 1-4 lt/min (0,1 por Valor de flujómetro de activación de ACS (valor = litros / minuto) paso) www.peisa.com.ar...
- Página 31 Valor por Descripción Rango defecto 0...- 5 Válvula de derivados de tanque (°C/min) (°C/min) 30 - 80 °C Temperatura máxima de ACS (°C) 8 - 95 °C Temperatura de función anti legionella (°C) 10°C... Temperatura mínima de caldera (°C) Par 65 Par 64...
- Página 32 Umbral de encendido de próxima caldera Compensación de valor de temperatura Este parámetro define el porcentaje de potencia de 0 – 10°C (valor por defecto 0) trabajo al que se enciende la próxima caldera 45% - 90% (valor por defecto 70) www.peisa.com.ar...
- Página 33 4.10 Control de valores de combustión Puntos de medición para gases de combustión IMPORTANTE • Este procedimiento debe ser efectuado por personal calificado. • Para realizar esta operación asegure tener la capacidad de enfriamiento suficiente para la caldera en su máxima potencia. De lo contrario pueden producirse errores o alarmas relacionados con la circulación y/o altas temperaturas.
- Página 34 Reinicie la caldera. Se podrá reiniciar la caldera cortando la alimentación eléctrica y volviéndola a abrir. Verifique el sensor de cascada primero. ALL 71 Error de cascada Si el problema persiste póngase en contacto con el servicio técnico. www.peisa.com.ar...
- Página 35 6.MANTENIMIENTO manchas resistentes. Dejar secar completamente las super- Consideraciones generales ficies que han sido limpiadas antes de encender la caldera Para que la caldera funcione de manera correcta y efi- nuevamente. ciente, se recomienda que el usuario encargue a un técnico SE PROHÍBE utilizar productos abrasivos profesional cualificado la realización de las tareas de man- tenimiento, con frecuencia ANUAL.
- Página 36 Deflector de gas Cantidad Quemador Cantidad Electrodo de ignición Cantidad Potencia Máxima kCal/h 65.500 142.000 Consumida Matrícula fabricante/importador de sistemas de combustión N°0089 PEISA se reserva el derecho de realizar las modificaciones necesarias para el mejoramiento del producto sin previo aviso. www.peisa.com.ar...
- Página 38 CUMPLIMIENTO DE LOS REQUISITOS ESTIPULADOS EN LOS APARTADOS A) y B) SIGUIENTES – LA PRESENTACIÓN DE LA FACTURA DE COMPRA O EL CUPÓN CON LOS DATOS DE LA FECHA DE PUESTA EN MARCHA DEBIDAMENTE CONFORMADO POR PERSONAL TÉCNICO AUTORIZADO POR PEISA. Condiciones de la garantía: Plazo Dentro de los 30 días de la recepción de la solicitud de...
- Página 40 +54 11 4107-5200 info@peisa.com.ar Asesoramiento a Profesionales Av. del Libertador 6655 C1428ARJ Ciudad Autónoma de Buenos Aires, Argentina obras@peisa.com.ar Servicio Técnico 0810-222-7378 www.peisa.com.ar/service peisa.com.ar...
