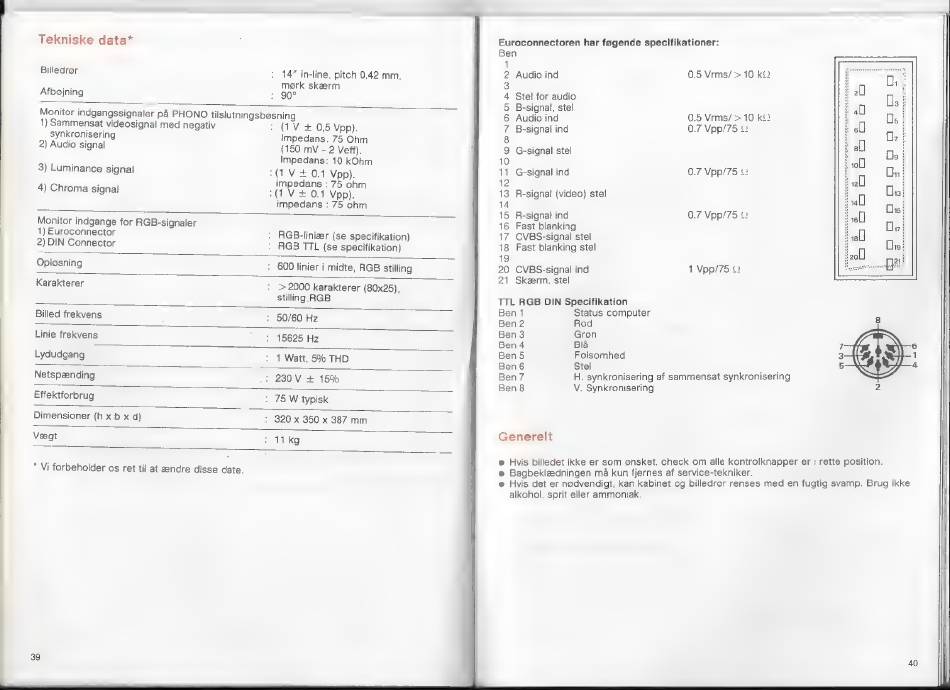

Tekniske data"
Billedrør
Afbøjning
14" in-line, pitch 0,42 mm,
mork skærm
: 90º
1) Sammensat videosignal med negativ
synkronisering
2) Audio signal
3) Luminance signal
4) Chroma signal
: (TV + 0,5 Vpp).
Impedans: 75 Ohm
(150 mV - 2 Veff).
Impedans: 10 KOhm
(UV + 0.1 Vpp).
impedans : 75 ohm
:(1 V + 0.1 Vpp).
impedans : 75 ohm
Monitor indgange for RGB-signaler
1) Euroconnector
2) DIN Connector
: RGB-liniær (se specifikation)
: RGB TTL (se specifikation)
Dimensioner (h x b x d)
: 320 x 350 x 387 mm
Vægt
¿KO
* Vi forbeholder os ret til at eendre disse date.
39
Euroconnectoren har føgende specifikationer:
Ben
Audio ind
0.5 Vrms/ > 10 kt)
Stel for audio
Audio ind
2
3
4
5 B-signal, stel
6
7 B-signal ind
8
9 G-signal stel
11 G-signal ind
0.5 Vrms/ > 10 KU
0.7 Vpp/75 2
0.7 Vpp/75 &
13 R-signal (video) stel
15 R-signal ind
0.7 Vpp/75 ù
16 Fast blanking
17 CVBS-signal stel
18 Fast blanking stel
20 CVBS-signal
21 Skerm, stel
ind 1 Vpp/75 O
TTL RGB DIN Specifikation
Ben 1
Ben 2
Ben 3
Ben 4
Ben 5
Ben 6
Ben7
Ben 8
Generelt
Status computer
Rod
Gron
Blå
Folsomhed
Stel rer
H. synkronisering af sammensat synkronisering
V. Synkronisering
8
7 6
3 1
5 4
2
e Hvis billedet ikke er som ønsket, check om alle kontrolknapper er i rette position.
e Bagbekleedningen má kun fjernes af service-tekniker. i ,
e Hvis det er nødvendigt, kan kabinet og billedrør renses med en fugtig svamp. Brug ikke
alkohol, sprit eller ammoniak.
40
