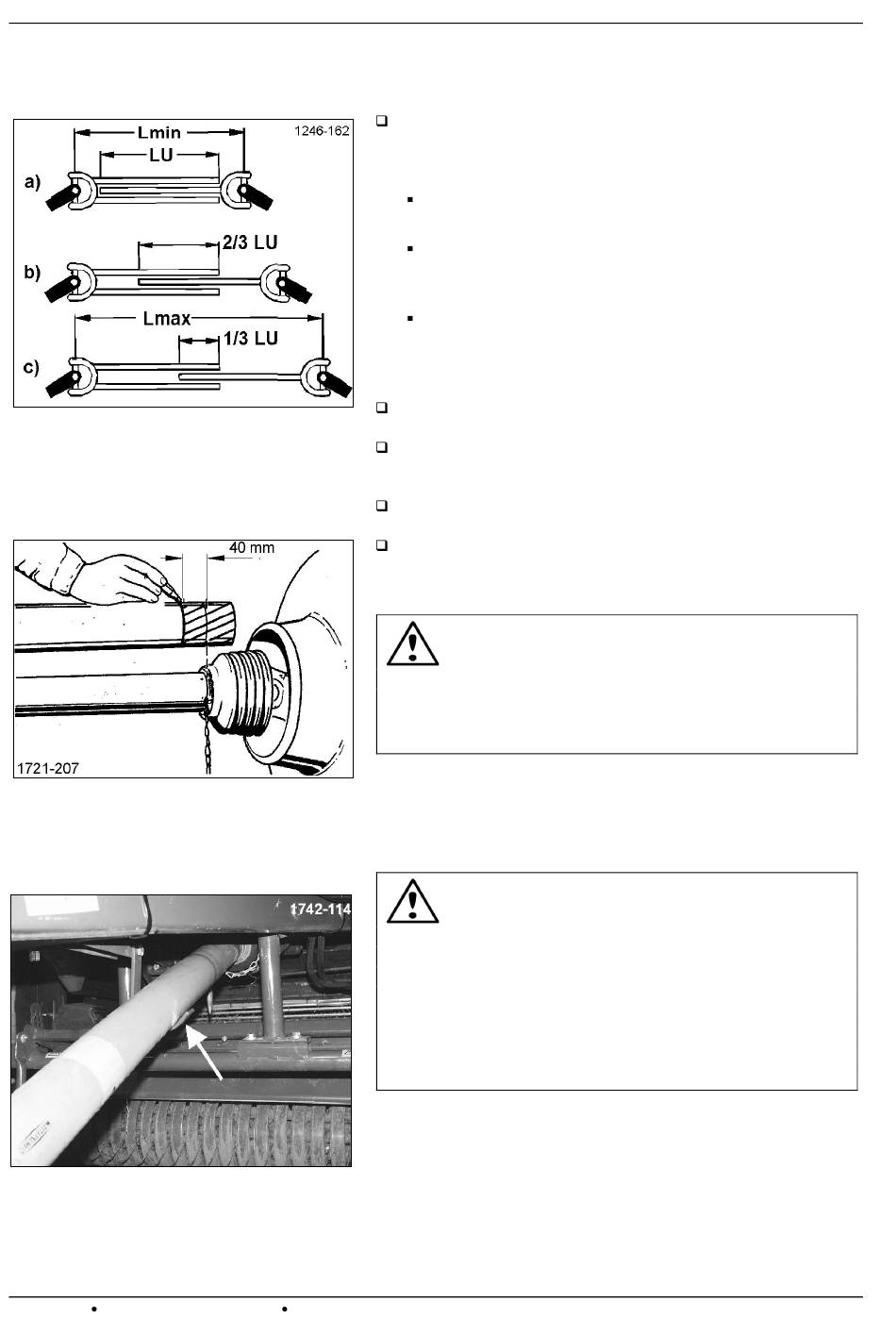

8.13.3 Adaptar el árbol articulado
Figura 33
Figura 34
Figura 35
WELGER DOUBLE ACTION 235 DOUBLE ACTION 235 PROFI
¡Se debe respetar la longitud máxima Lmáx y la longitud
mínima
Lmín
superposición posible.
Longitud de servicio más corta, esto es, solapamiento
total.
Durante el funcionamiento normal la superposición del
perfil deslizante debe ser al menos 2/3 de la
superposición de perfiles LU (superposición de longitud).
Temporalmente se puede operar el árbol articulado con
la longitud Lmax, esto es, la superposición de perfiles
asciende a 1/3 LU.
Si es necesario, adaptar la longitud:
Marcar las mitades del árbol articulado en la posición más
corta de servicio colocándolas juntas.
Serrar de modo uniforme los tubos de protección y de perfil
hasta que en la posición de servicio más corta se
mantenga un recorrido corredizo de 40 mm.
Asegurar los tubos de protección del árbol articulado contra
la rotación simultánea por medio de la cadena de apoyo.
Cada vez que se ponga en funcionamiento el árbol
articulado se debe comprobar primero si los cierres están
encajados de forma segura.
¡Atención!
Al circular por curvas estrechas, tener en cuenta que en el
árbol de gran ángulo (lado de arrastre) no se presente un
gran acodado, como está permitido por el fabricante de los
árboles articulados.
En caso de máquina desacoplada: Depositar siempre el árbol
articulado sobre el apoyo del árbol articulado (Figura 35). Al
enganchar abajo, girar hacia arriba los apoyos según
corresponda.
¡Precaución!
El tubo de protección y el embudo de protección del árbol
articulado, así como la protección del árbol articulado deben
estar colocados y encontrarse en perfecto estado. Antes de
conectar la toma de fuerza asegurarse de que la velocidad
seleccionada del tractor coincide con la velocidad y el
sentido de giro permitido de la máquina (540 1/min).
¡Cambiar la marcha del árbol de toma de fuerza sólo en
ralentí!
de
servicio!
Procurar
P
UESTA EN MARCHA
la
máxima
53
