INSTRUCTIVO
DE INSTALACIÓN
Y OPERACIÓN

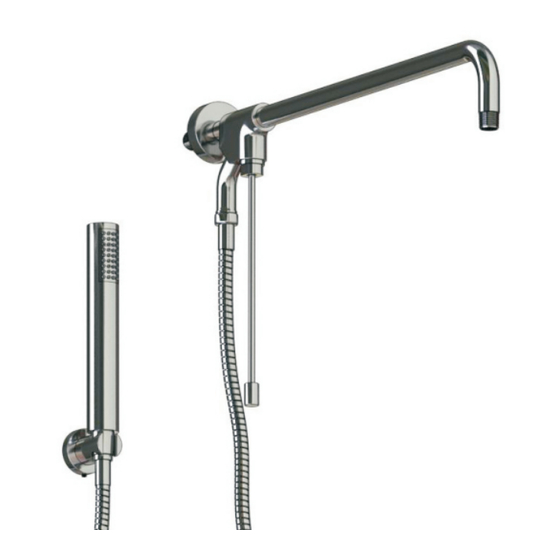

Regadera Manual
Redonda con Desviador
para Plato Ancho
RM-14
Publicidad
Manuales relacionados para Helvex RM-14
Resumen de contenidos para Helvex RM-14
- Página 1 Visite nuestra pagina www.helvex.com.mx, para visualizar los videos de instalación. Hola soy Fluxy te ayudaré a RM-14 instalar tu producto. Regadera Manual Redonda con Desviador El producto ilustrado puede sufrir cambios de aspecto como resultado de la mejora continua para Plato Ancho a la que está...
- Página 2 Herramienta Requerimientos de Operación Requerida Para el correcto funcionamiento perico de este producto, la presión mínima es de (1 kg/cm²) [14,2 PSI] taladro con broca de Ø 5/16” Relación Altura Tinaco- Presión teflón Cada metro de altura, de su Altura(h) kg/cm²...
- Página 3 Requerimientos de Instalación Se recomienda que la instalación sea totalmente rígida. codo de *Medidas recomendadas cobre *20 cm regadera (no incluida) *50 cm El soporte se puede *70 cm colocar de ambos lados, Izquierdo o Soporte Derecho. cuerpo mezclador *140 cm (no incluido) *120 cm (Nivel de Piso Terminado)
- Página 4 Instalación General Perfore las marcas con Inserte los taquetes broca de Ø5/16” para (incluidos) en los barrenos concreto(no incluida). y fije el ancla con las pijas (incluidas) . taquetes (incluidos) ancla pijas (incluidas) Enrosque el conector a la Inserte el soporte en el ancla y fijelo enroscando el alimentación para regadera.
- Página 5 Instalación General Inserte el chapetón con Desenrosque la varilla o´ring y deslice hasta tocar armada. la pared. tapón guía varilla armada chapetón Al desenroscar la varilla con o´ring verifique que el tapón guía este en su lugar . Enrosque el cuerpo Enrosque la varilla armada.
- Página 6 Instalación General Enrosque la manguera al Instale la regadera cabezal y al cuerpo (no incluida), se regadera. recomienda utilizar regaderas de plato ancho. economizador cuerpo cabezal regadera empaque regadera mod. H-3005 (no incluida) manguera (incluida) Asegúrese que el Colocar teflón en las economizador y el uniones roscadas.
- Página 7 Operación 1. Abra la línea de alimentación 2. Empuje la varilla armada para principal. Gire los manerales desviar el flujo de agua al (no incluidos) para abrir, cerrar y cabezal. regular la temperatura del agua. regadera cabezal fija varilla armada Mantenimiento 2.
- Página 8 2. No utilice fibras, polvos, abrasivos, ni productos químicos. 3. No utilice objetos punzo-cortantes para limpiar los acabados. Asesoría y Servicio Técnico servicio.tecnico@helvex.com.mx LADA SIN COSTO 01-800-909-2020 1-07-0745-1 HELVEX, S.A. DE C.V. Calzada Coltongo 293, Col. Industrial Vallejo 02300 Del. Azcapotzalco, México, D.F . T els. (55) 53-33-94-00...
