Helvex Vertika RM-13 Serie Guia De Instalacion

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Herramienta Requerida / Required Tools
perico desarmador de cruz
screw driver
adjustable
wrench
Instalación General / General Installation
1
*70 cm
27,5"
cuerpo mezclador
(no incluido)
mixer body
(not included)
*120 cm
47,2"
La instalación debe ser totalmente rígida.
The installation must be completely rigid.
GUÍA DE INSTALACIÓN
INSTALLATION GUIDE
01800 909 2020
01(55)53339431
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, read all instructions. Before installing the product, please
remember to use safety glasses. Apply building normative for any construction, installation, alteration,
extension or repair. As result of continuous improvement, the product illustration may change in appearance.
Esta guía de instalación aplica al producto en cualquier acabado. / This installation
Requerimientos de Instalación
Requerimientos de Instalación /
Installation Requirements
Installation Requirements
Para el correcto funcionamiento de éstos productos, se
recomiendan las siguientes presiones:
For the correct operation of these products, the following
pressures are recommended:
Mínima
Modelo / Model
kg/cm² PSI
RM-13
1,0 14,2
RM-13-SD
teflón llave allen ½"
teflon ½" allen key
*3,7cm
1,4"
Refacciones Originales:
Original Spare Parts:
refacciones@helvex.com.mx
ADVERTENCIA / WARNING
guide applies to the product in any finish.
/ Minimum Máxima / Maximum
kPa kg/cm² PSI
98,0
6,0 85,3
Herramienta Incluida en su
Producto / Tools Included in
your Product
llave allen 3/32"
3/32" allen key
conector con cuerda
1/2"-14 NPT
(no incluido)
rope connector
1/2 "-14 NPT
(not included)
pared con
acabado final
*130cm-140cm
wall finish
51,1"-55,1"
(Nivel de Piso Terminado)
(Finished Floor Level)
1-07-0655-6
Vértika
Satín Duravex

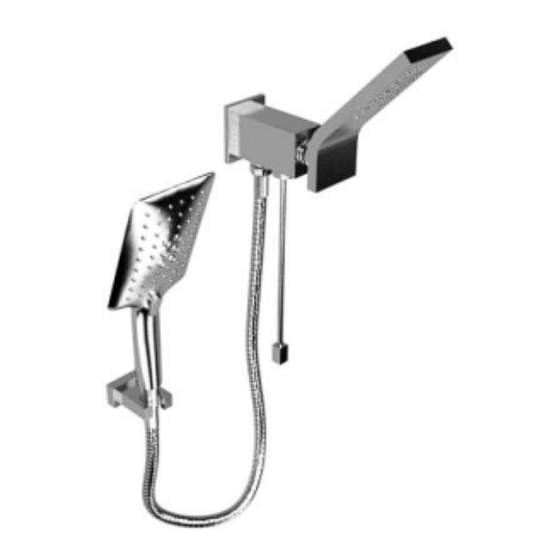

Regadera manual con desviaor, regadera fija y
sistema anticalcáreo.
Manual shower with diverter, fixed shower and
01 800 890 0594
01 (55) 53 33 94 00
53 33 94 21
Ext. 5068, 4815 y 5913
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
Every meter of height of
your product to the base
of the water tank (0,1
kPa
kg/cm²) [1,42 PSI]
equivals.
588,3
Accesorios Incluidos en su
Producto / Accesssories
Included in the Product
taquete No. 7 y pija 10-16 x 1½"
dowel No. 7 and cock 10-16 x 1 ½ "
*20 cm
La regadera manual se
7,8"
puede colocar a la
izquierda o a la derecha.
The hand shower can be
placed to the left or right.
*190 cm
74,8"
NPT
*Medidas Recomendadas
*Recommended Actions
RM-13
®
Cromo / Chrome
RM-13-SD
/ Duravex Satin
/
antiscale system.
