Helvex MG MOJAVE TDS2 Guia De Instalacion

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
MG GOBI TDS2 MG MOJAVE TDS2
MG-MOJAVE-TDS2
MG NEGEV TDS2
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Herramientas y Metariales Recomendados /
Recommended Tools and Materials
taladro con broca desarmador
de Ø 5/16" screwdriver
drill with bit Ø 5/16"
Dimensiones / Dimensions
Marque el centro de la ranura, colocando el ancla, a las
1
distancias recomendadas. Se recomienda que la tubería del
desagüe sea de PVC. / Mark the center of the slot, placing the
anchor, at the recommended distances. It is recommended
that the drain pipe be PVC.
ancla
wall bracket
A
Modelo
MG GOBI TDS2
MG NEGEV TDS2
MG MOJAVE TDS2
MG-MOJAVE-TDS2
90°
*tubería de
desagüe Ø2"
B
NPT
Ø2" pipe drain
FFL
GUÍA DE INSTALACIÓN
INSTALLATION GUIDE
(52) 55 53 33 94 31
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your highest expectations, whose functionality,
aesthetics, durability, high quality and comprehensive support grant him full satisfaction for years, reflecting
the commitment to quality, innovation and the environment as part Helvex.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, read all instructions before installing the product. Use safety
glasses. In construction, installation, alteration, extension and repair must comply with the rules of
construction an your local. The illustrated product may change in appearance as a result of continuous
improvement to which it is subject.
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado
This Installation Guide Applies to the Product in Any Finishing
perico lápiz
adjustable wrench pencil
*Medidas Recomendadas
*Recommended Dimensions
A B
/ Model
52 cm (20,4") 42 cm (16,5")
43 cm (16,9") 42 cm (16,5")
47 cm (18,5") 42 cm (16,5")
(Nivel de Piso Terminado)
(Finished Floor Level)
Refacciones Originales:
Original Spare Parts:
www.refaccioneshelvex.com.mx
refacciones@helvex.com.mx
ADVERTENCIA
Artículos Incluidos en el Producto /
Hardware Included in the Product
kit de fijación Ø1 ½" - 2"
fixing kit conector
connector
Instalación General / General Installation
Barrene en la marca con broca de
2
Ø 5/16" para concreto e inserte el
taquete (incluido). / Drill in mark
with Ø 5/16" drill bit for concrete and
insert the anchor (included).
taquete
anchor
S14100202E21-7
MG MOJAVE TDS2
MG-MOJAVE-TDS2

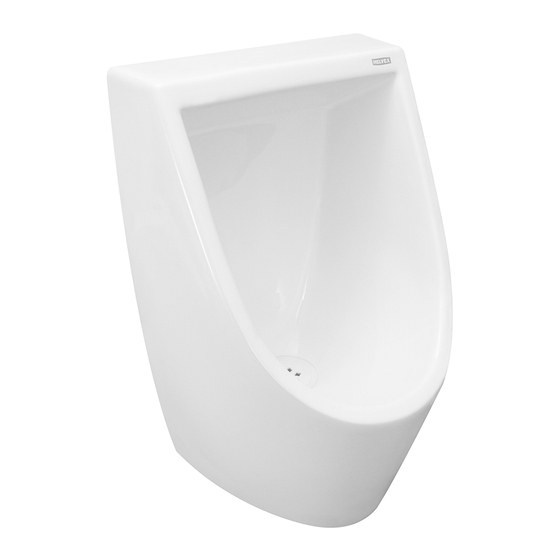

Mingitorio Seco con Sistema TDS2
(Tecnología Drena y Sella con Doble Esfera)
Waterless Urinal with TDS2 System
(Drain and Seal Technology with Double Sphere)
(52) 55 53 33 94 00
(52) 55 53 33 94 21
Ext. 5913, 5068 y 4815
/ WARNING
ancla tubo
wall bracket tube
Fije el ancla enroscando el tornillo
3
(incluido). / Fix the wall bracket
screwing the screw (included).
ancla
wall bracket
MG GOBI TDS2
MG NEGEV TDS2
llave para cartucho
cartridge key
tornillo
screw
