Helvex SX-SF-942 Guia De Instalacion

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Installation
desarmador de cruz
phillips screwdriver
1
Válvula de Admisión / Fill valve
Flotador / Float
Modelo del Tanque
Modelo
/ Tank Model A
/ Model
Longitud /
Dientes
Length
OLIMPIA
MIURA
MIURA16
OPTION
5,2 cm
22 hilos
A1262
DRAKAR16
(2,04"
22 Threads)
AUSTRAL
WC 2.5
BOLMEN16
RÓDANO16
GUÍA DE INSTALACIÓN
INSTALLATION GUIDE INSTALLATION GUIDE
(52) 55 53 33 94 31
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado /
This Installation Guide Applies to the Product in any Finishing
Requerimientos de Instalación Requerimientos de Instalación
Installation Requirements
Installation Requirements
Para el correcto funcionamiento de estos productos, se recomiendan las siguientes presiones:
For the correct functioning of these products, the recommended water pressures is:
Modelo / Model
kg/cm²
SX-SF-942
0,25
perico
adjustable wrench
Calibración / Calibration
Válvula de Descarga
Nivel de Agua
Resctrictor de Flujo
/ Flow Restrictor
Modelo /
B C
Model
Posición /
/
Position
Teeht
4
A2429M
8
Refacciones Originales:
Original Spare Parts:
www.refaccioneshelvex.com.mx
refacciones@helvex.com.mx
ADVERTENCIA
Mínima / Minimum Máxima
PSI kPa kg/cm²
3,55 24,51
6,0
Installation
empaque esponjoso
tank to bowl gasket
/ Flush valve
Botón de Descarga
/ Flotador /
/ Push Botton
Water Level Float
D
F
E
Altura / Longitud
Nivel / Level
Height Length
8 85 mm (3,34")
86 mm (3,38")
4
80 mm (3,14")
20 cm
18
(7,87")
86 mm (3,38")
14
16 92 mm (3,62")
17 86 mm (3,38")
12 78 mm (3,07")
S11700362E21
(52) 55 53 33 94 00
(52) 55 53 33 94 21
Ext. 5913, 5068 y 4815
/ WARNING
/ Maximum
PSI kPa
85,3 588,3
kit de fijación
fixing kit
/
B
A
E

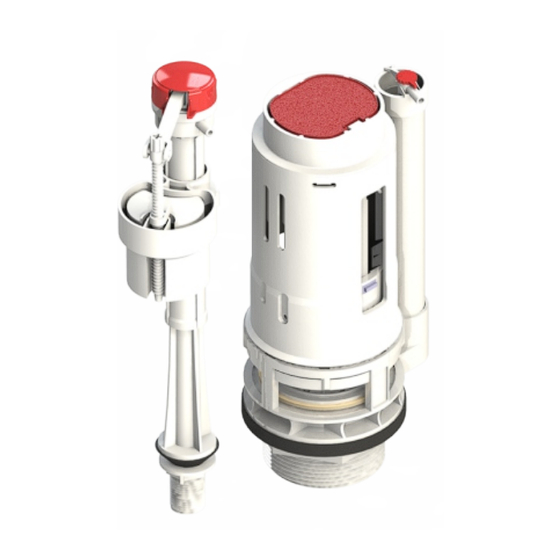

SX-SF-942
Kit de Válvula Tanque 3"
3" Tank Valve Kit
Cada metro de altura de
su producto a la base del
tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
Every meter of height of
your product to the base
of the tube is equivalent
to (0,1 kg/cm²) [1,42 PSI].
F
C
D
