6 Loc-10Tx Transmisor
voltios (o como sus prácticas de seguridad lo permiten). El transmisor está protegido (250V fusible) a partir
de corrientes parásitas que puedan existir en la línea de meta
6.3.3

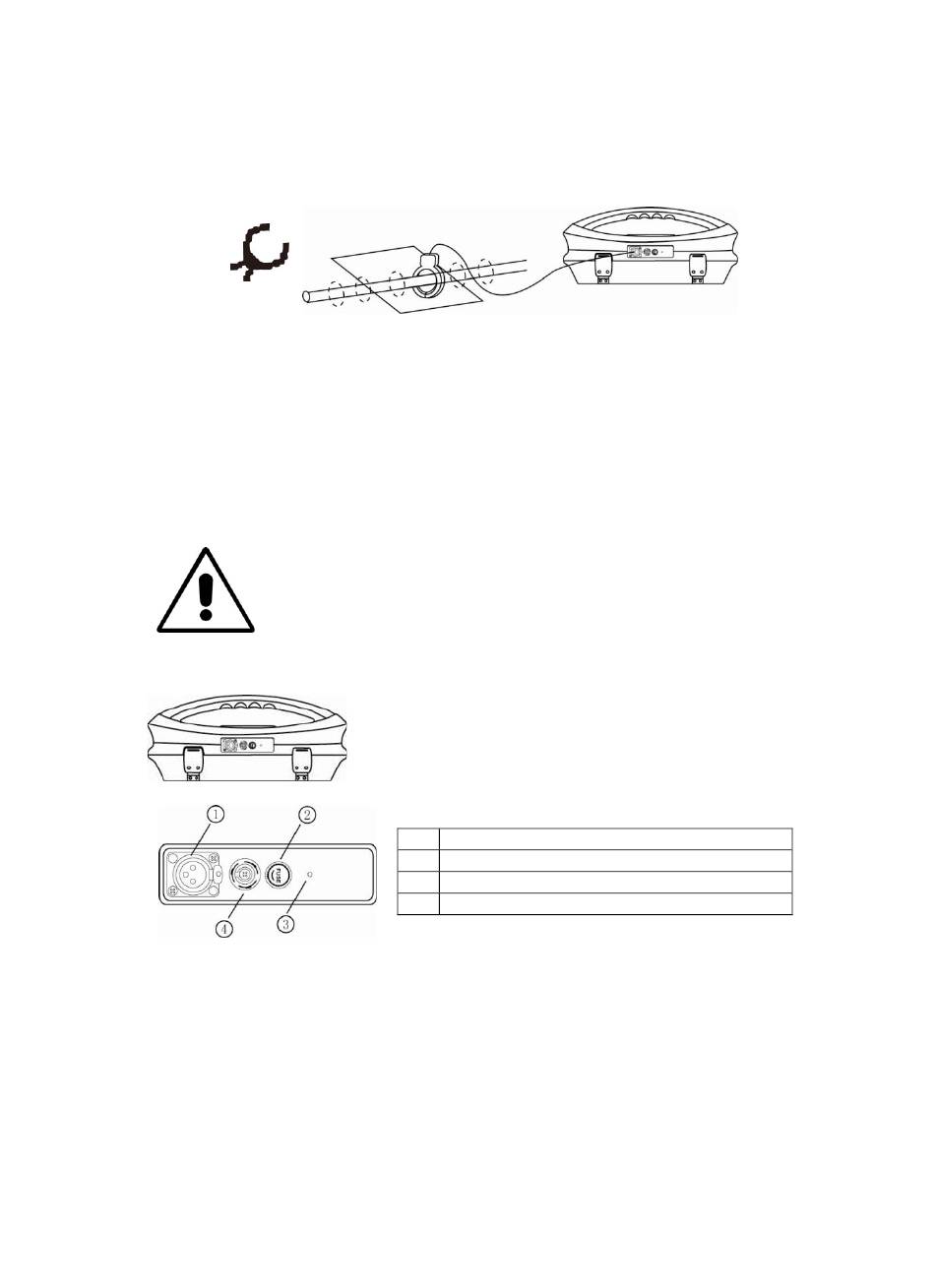

Modo Pinzas

Abrazadola linea con una pinza suministrada por Vivax-Metrotech en la toma de salida se coloca el
transmisor en modo pinza. Un icono que confirma se muestra en la pantalla. El icono parpadea cuando el
transmisor está transmitiendo. Cuando se utiliza la abrazadera sin conexión a tierra que se necesita.
Icon
La pinza es de nuevo una manera precisa para aplicar la señal de localización. Se utiliza generalmente
cuando el acceso al conductor no se puede lograr para realizar una conexión directa (pero no hay acceso
suficiente para colocar la abrazadera alrededor del cable), o cuando no es seguro para hacer una conexión
directa porque el cable de destino está llevando electricidad
La pinza es un dispositivo especializado inductivo (a veces conocido como un toroide o acoplador). Todas las
pinzas están optimizados para funcionar a frecuencias específicas. En la mayoría de los casos pinzas están
diseñadas para ser utilizado en hasta tres frecuencias únicas, generalmente entre 8 kHz y 85 kHz. El
transmisor sólo permitirá la selección de una frecuencia adecuada para su fijación.
PRECAUCION
Al aplicar la pinza a los cables que conducen la electricidad - asegúrese de
seguir las instrucciones de su empresa y procedimientos de seguridad. Tenga
en cuenta que si se aplica alrededor de un cable de alta tensión - que el cable
puede inducir una corriente en la pinza haciendo que encaje cerrado o saltar
de manera espectacular - siempre aplicar pinzas cuidadosamente.
6.3.4 Bloque de conexión
Todas las conexiones realizadas con el transmisor se realizan en el bloque de conexión a excepción de una
toma USB que está montado en el interior del compartimiento de la batería y se utiliza para la programación
del procesador del transmisor..
El bloque de conexión se compone de:
•
Potencia de salida (XLR) hembra - para el cable de conexión directa y una pinza.
•
Cargador de toma de corriente (para permitir la adaptación de una batería recargable - la toma de carga
está presente, incluso si las baterías recargables no han sido comprados).
•
Transmisor de plomo de 12V de corriente continua utilizada para alimentar el transmisor de un vehículo
(no para la carga).
•
Fusible - esto protege el circuito del transmisor en el caso de que el transmisor receptor hasta 250V de
entrada de los cables de salida.
•
Una señal acústica se coloca detrás del pequeño agujero
1 Conector de salida
2 Fusible contratensiones
3 Altavoz
4 Cargador y Alimentador
