For mounting the scanning head, please refer to the separate Instructions.
Für Montage des Abtastkopfes bitte separate Anleitung beachten.
Pour le montage de la tête captrice, veuillez tenir compte des instructions distinctes.
Per il montaggio della testina fare riferimento al relativo manuale.
Tener en cuenta las instrucciones suministradas por separado para el montaje de la regla.
Mounting Instructions
Montageanleitung
Instructions de montage
Istruzioni di montaggio
Instrucciones de montaje

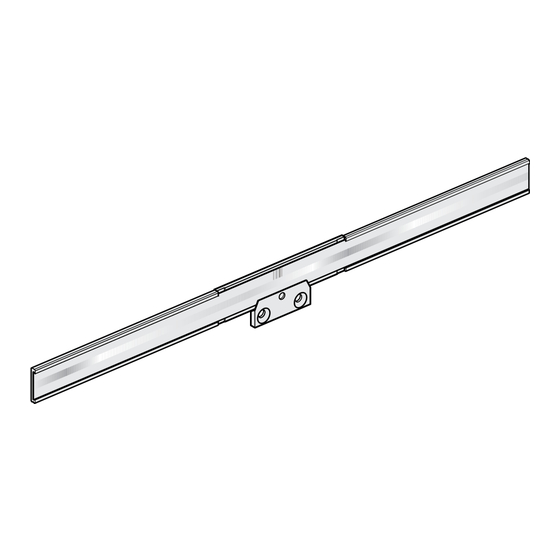

LIDA 407
Parts Kit
Teilesatz
Jeu de pièces
Set componenti
Kit de piezas
03/2024
Publicidad
Manuales relacionados para HEIDENHAIN LIDA 407
Resumen de contenidos para HEIDENHAIN LIDA 407
- Página 1 Mounting Instructions Montageanleitung Instructions de montage Istruzioni di montaggio Instrucciones de montaje LIDA 407 Parts Kit For mounting the scanning head, please refer to the separate Instructions. Teilesatz Für Montage des Abtastkopfes bitte separate Anleitung beachten. Jeu de pièces Pour le montage de la tête captrice, veuillez tenir compte des instructions distinctes.
- Página 2 Contents Page Seite Inhalt Warnings Warnhinweise Sommaire Items Supplied Lieferumfang Indice Mounting Procedure Hinweise zur Montage Mounting Montage Indice Page Pagina Página Avertissements Avvertenze Advertencias Contenu de la livraison Standard di formitura Suministro Procédure de montage Avvertenze per il montaggio Indicaciones para el montaje Montage Montaggio...
- Página 3 Warnings Warnhinweise Avertissements Avvertenze Advertencias Note: Mounting is to be conducted by a qualified specialist under compliance with local safety regulations. The system must be disconnected from power! Achtung: Die Montage ist von einer qualifizierten Fachkraft unter Beachtung der örtlichen Sicherheitsvorschriften vorzunehmen. Die Anlage muss spannungsfrei geschaltet sein! Attention : Seul un personnel qualifié...
- Página 4 Contenu de la livraison Standard di formitura Suministro LIDA 407 parts kit. Teilesatz LIDA 407 . Jeu de pièces LIDA 407 . Set componenti LIDA 407 . Juego de piezas LIDA 407 . Order separately: Scale-tape carrier segments secured with PRECIMET...
- Página 5 Mounting Procedure Hinweise zur Montage Procédure de montage Avvertenze per il montaggio Indicaciones para el montaje Choose a mounting attitude such that the maximum traverse range is within the measuring length ML of the encoder. Protect the graduation from direct contamination. Anbau so wählen, dass der maximale Verfahrweg innerhalb der Messlänge ML des Messgerätes liegt.
- Página 6 Mounting Montage Montage Montaggio Montaje Mounting tolerances F = Machine guideway Anbautoleranzen F = Maschinenführung Tolérances de montage F = Guidage de la machine Tolleranze di montaggio F = Guida della macchina Tolerancias de montaje F = Guía de la máquina...
- Página 7 Attach the stop pins or the stop rail. Anschlagstifte oder Anschlagleiste anbringen. Fixer les goupilles ou la barrette d‘arrêt. Utilizzare spine o guida per battuta. Colocar los bulones-tope o la barra-tope.
- Página 8 The mounting surface must be free of paint, dust, or grease. *) Mounting surface for magnets Auf lack-, staub- und fettfreie Montagefläche achten! *) Montagefläche für Magnete S’assurer que la surface de montage est bien propre (exempte de peinture, poussière, traces de graisse) ! *) Surface de montage pour aimants Assicurarsi che la superficie di montaggio sia priva di vernice, polvere e grasso.
- Página 9 Maintain spacing, due to thermal expansion. Abstände wegen thermischer Ausdehnung einhalten. Bien respecter les distances de montage en raison de la dilatation thermique. Rispettare le distanze a causa della dilatazione termica. Mantener las distancias por causa de la dilatación térmica. Make sure that the scale-tape carriers are positioned correctly.
- Página 10 Starting from the center, evenly press the scale-tape carriers onto the mounting surface using the roller. Remove the stop pins or aligning rail. The mounting film will reach its maximum adhesive strength after approximately 70 hours at room temperature. Maßbandträger mit dem Roller von der Mitte aus gleichmäßig anpressen. Anschlagstifte oder Anschlagleiste entfernen.
- Página 11 Ensure correct position of reference mark track: Reference mark is above incremental track if cable outlet is at right. Auf die richtige Lage der Referenzmarkenspur achten. Referenzmarke oben, bei Kabelabgang rechts. Respecter la position de la piste de référence. La marque de référence doit être en haut, avec la sortie de câble à...
- Página 12 DR. JOHANNES HEIDENHAIN GmbH Dr.-Johannes-Heidenhain-Straße 5 83301 Traunreut, Germany +49 8669 31-0 +49 8669 32-5061 info@heidenhain.de Technical support +49 8669 32-1000 Measuring systems +49 8669 31-3104 service.ms-support@heidenhain.de NC support +49 8669 31-3101 service.nc-support@heidenhain.de NC programming ...
