Manual
UT200A+/UT200B+
directorio
I.Visión general ---------------------------------------------- 37
II. Características ------------------------------------------- 37
III. Accesorios ------------------------------------------------ 37
IV. Información de seguridad ------------------------------38
V. Símbolos eléctricos -------------------------------------- 39
VI. Especificación general --------------------------------- 39
VII. Estructura externa (Figura 1) ------------------------- 40
VIII. Funciones de los botones ---------------------------- 41
IX. Instrucciones de operación---------------------------- 41
X. Especificaciones técnicas ---------------------------- 47
XI. Mantenimiento ----------------------------------------- 51
UT200A+/UT200B+

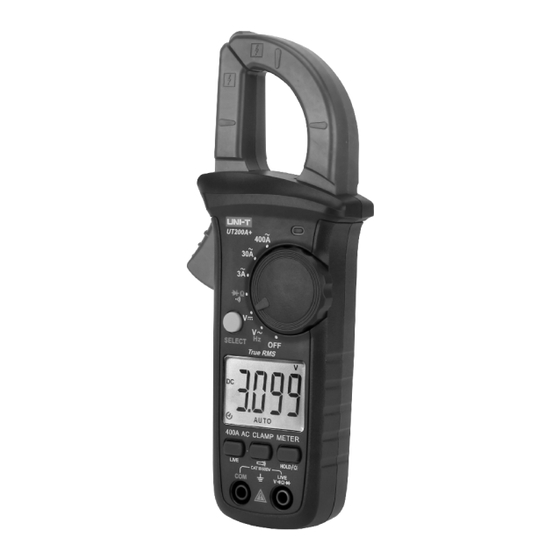

Medidor de pinzas digitales
36

Publicidad

loading

Resumen de contenidos para UNI-T UT200A+

  • Página 1 Manual UT200A+/UT200B+ directorio I.Visión general ---------------------------------------------- 37 II. Características ------------------------------------------- 37 III. Accesorios ------------------------------------------------ 37 IV. Información de seguridad ------------------------------38 V. Símbolos eléctricos -------------------------------------- 39 VI. Especificación general --------------------------------- 39 VII. Estructura externa (Figura 1) ------------------------- 40 VIII. Funciones de los botones ---------------------------- 41 IX.
  • Página 2 Manual Manual UT200A+/UT200B+ UT200A+/UT200B+ I. Visión general Manual de usuario ------------------------ 1 pz Cables de prueba ------------------------ 1 par UT200A+/UT200B+ es un medidor de pinzas de AC RMS Bolsa de mano ---------------------------- 1 pz verdadero de mano diseñado con rango automático. Tiene Póngase en contacto con el proveedor inmediatamente si falta funciones básicas de medición eléctrica, con las mordazas de algún accesorio o está...
  • Página 3 Manual Manual UT200A+/UT200B+ UT200A+/UT200B+ medición. Función de retención de datos: El símbolo “ ”aparece en 8) No altere el cableado interno para evitar daños al producto la esquina inferior izquierda de la pantalla LCD. Batería baja: El símbolo “ ”aparece en la esquina inferior y riesgos de seguridad.
  • Página 4 Manual Manual UT200A+/UT200B+ UT200A+/UT200B+ 1. Medición de corriente de AC (Figura 2) Descripción Descripción Función Función 1) Seleccione corrientes de AC: 3A~, 30A~(UT200A+),400A Mordazas de Interruptor giratorio abrazadera ~ (UT200A+),30/600A(UT200B+). 2) Abra las mordazas para sujetar un cable, asegúrese de Cuerpo del medidor Pantalla LCD que las mordazas de la abrazadera estén cerradas en su lugar.
  • Página 5 Manual Manual UT200A+/UT200B+ UT200A+/UT200B+ No continúe realizando la prueba si se muestra "OL" (cuando potencias en el circuito medido y descargue todos los la corriente medida es superior a AC 410A para UT200A+ o AC condensadores por completo, para evitar daños al producto y 610A para UT200B+), de lo contrario puede causar daños al...
  • Página 6 Manual Manual UT200A+/UT200B+ UT200A+/UT200B+ varios segundos para estabilizar la lectura. 2) Conecte el cable de prueba rojo con el terminal " " y el negro con "COM", luego las puntas de ambas sondas de Para evitar daños al producto y lesiones personales, descargue prueba hacen contacto respectivamente con ambos extremos el condensador (especialmente el condensador con alto voltaje) (unión PN) del diodo medido.
  • Página 7 Manual Manual UT200A+/UT200B+ UT200A+/UT200B+ al realizar la medición LIVE. Nota: La condición de temperatura de precisión de medición: 18°C 8. Otras funciones ~28°C, el rango de fluctuación de la temperatura ambiente El producto entra en estado de medición normal cuando se se estabiliza dentro de ±1°C.
  • Página 8 Manual Manual UT200A+/UT200B+ UT200A+/UT200B+ Medición de voltaje de AC el producto puede identificarse Rango Resolución Exactitud automáticamente según 3.000V 0.001V la señal medida. 30.00V 0.01V Bajo el circuito abierto, la ± (1.0%+5) 300.0V 0.1V resistencia se establece en ≥50 Ω, el zumbador se 600V mantiene en silencio.
  • Página 9 Manual UT200A+/UT200B+ XI. Mantenimiento Advertencia: Antes de abrir la tapa trasera, apague la alimentación (asegúrese de que los cables de prueba se retiren de los terminales de entrada y se desconecten con el circuito medido). 1. Mantenimiento general Limpie la carcasa con un paño húmedo y detergente suave, no utilice abrasivos ni disolventes.
