- Página 1 FERTEKNA W 70 I N S T R U C C I O N E S D E U S O , I N S T A L A C I Ó N Y M A N T E N I M I E N T O...
- Página 2 FERTEKNA W 70 • Leer atentamente las advertencias de este manual • En caso de avería o funcionamiento incorrecto del de instrucciones ya que proporcionan información aparato, desconectarlo y hacerlo reparar únicamen- importante sobre la instalación, el uso y el manteni- te por técnicos cualificados.
- Página 3 FERTEKNA W 70 1 Instrucciones de uso ....................... 4 1.1 Presentación ............................4 1.2 Panel de mandos ........................... 4 1.3 Encendido y apagado..........................6 1.4 Regulaciones............................7 2 Instalación ..........................11 2.1 Disposiciones generales ........................11 2.2 Lugar de instalación ..........................11 2.3 Conexiones hidráulicas ........................

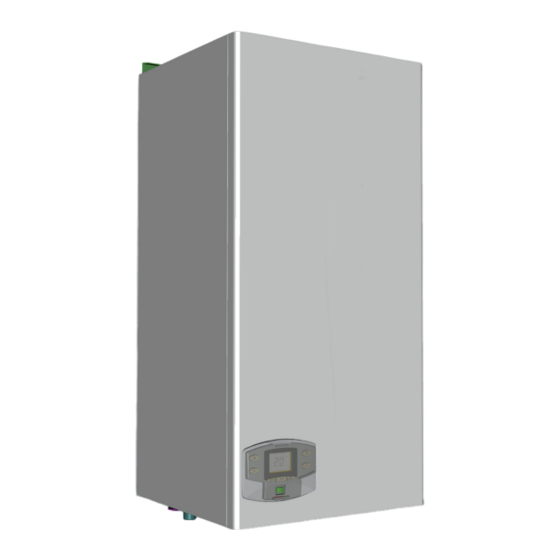

- Página 4 1.1 Presentación Estimado cliente: Nos complace que haya adquirido FERTEKNA W 70 una caldera mural FERde diseño avanzado, tecnología de van- guardia, elevada fiabilidad y calidad constructiva. Le rogamos que lea atentamente el presente manual, ya que propor- ciona información importante sobre la instalación, el uso y el mantenimiento.
- Página 5 FERTEKNA W 70 Indicación durante el funcionamiento Calefacción La solicitud de calefacción (generada por el termostato ambiente, el reloj programador o la señal 0-10 Vcc se indica mediante la activación de la bomba de circulación y el radiador (13 y 21 - fig. 1).
- Página 6 FERTEKNA W 70 1.3 Encendido y apagado Encendido de la caldera Pulsar la tecla de encendido/apagado (14 fig. 1). reset comfort reset comfort reset comfort fig. 4 - Encendido de la caldera • Por los sucesivos 120 segundos en la pantalla aparece el mensaje FH, que identifica el ciclo de purga de aire de la instalación de calefacción.
- Página 7 FERTEKNA W 70 La caldera se pondrá en marcha cada vez que se extraiga agua caliente sanitaria (con acumulador opcional instalado) o lo requiera el termostato de ambiente. Para interrumpir el suministro de energía eléctrica al aparato, pulsar la tecla 14 fig. 1.
- Página 8 FERTEKNA W 70 Regulación de la temperatura del agua caliente sanitaria (con acumulador opcional instalado) Mediante las teclas (1 y 2 - fig. 1) se puede regular la temperatura del agua sanitaria desde un mínimo de 10 °C hasta un máximo de 65 °C.
- Página 9 FERTEKNA W 70 Pulsando las teclas de la calefacción (3 y 4 - fig. 1) se accede al desplazamiento paralelo de las curvas (fig. 13), modificable mediante las teclas del agua sanitaria (1 y 2 - fig. 1). reset comfort fig.
- Página 10 FERTEKNA W 70 Tabla. 1 Regulación de la temperatura de calefacción La regulación se puede efectuar desde el menú del reloj programador a dis- tancia o desde el panel de mandos de la caldera. Regulación de la temperatura del agua caliente sani- La regulación se puede efectuar desde el menú...
- Página 11 FERTEKNA W 70 es un generador térmico proyectado para funcionar individualmente o en cascada (batería). Cuando dos o más generadores FERTEKNA W 70 se instalan en cascada con los kits originales FER siguiendo las instruccio- nes del manual, éstos pueden ser considerados como un único generador térmico equivalente cuya potencia total es la suma de las potencias de todos los aparatos conectados en cascada.
- Página 12 FERTEKNA W 70 Características del agua de la instalación Si la dureza del agua es superior a 25° Fr (1°F = 10ppm CaCO ), es necesario tratar el agua para evitar posibles in- crustaciones en la caldera. El tratamiento no debe reducir la dureza a valores inferiores a 15°F (Decreto del Presidente de la República 236/88 para uso de agua destinada al consumo humano).
- Página 13 FERTEKNA W 70 Kits opcionales Bajo pedido, se suministran los siguientes kits: fig. 15 - Kits opcionales 1) cód. 042021X0- KIT BOMBA de elevada altura H [m] Q [m fig. 16 - Altura de bomba 2) cód. 042023X0- KIT LLAVE DE PASO de 3 Vías - Macho 1"1/2 con válvula antirretorno y válvula de seguridad Cierra el paso (para realizar el mantenimiento) según los requisitos ISPESL y se puede utilizar como...
- Página 14 FERTEKNA W 70 2.4 Conexión del gas Antes de efectuar la conexión, controlar que el aparato esté preparado para funcionar con el tipo de combus- tible disponible y limpiar esmeradamente todos los tubos del gas para eliminar residuos que puedan perjudicar el funcionamiento de la caldera.
- Página 15 FERTEKNA W 70 Sonda exterior (opcional) Conectar la sonda a los bornes correspondientes. El cable eléctrico utilizado para conectar la sonda exterior a la cal- dera no debe medir más de 50 m. Se puede usar un cable común de dos conductores. La sonda exterior tiene que instalarse preferiblemente en una pared orientada al norte o noroeste, o en la pared correspondiente a la parte principal del salón.
- Página 16 FERTEKNA W 70 2.6 Conductos de humo El aparato es de tipo C con cámara estanca y tiro forzado, la entrada de aire y la salida de humos deben conectarse a sistemas como los que se indican más adelante. El aparato está homologado parar funcionar con todas las configura- ciones de chimeneas Cxy y Bxy ilustradas en la chapa de datos técnicos (algunas configuraciones se ilustran como...
- Página 17 FERTEKNA W 70 Conexión con tubos coaxiales fig. 20 - Ejemplos de conexión con tubos coaxiales ( = aire / = humos) Para la conexión coaxial, montar uno de los siguientes accesorios iniciales en el aparato. Para las cotas de taladrado en la pared, véase la sec.
- Página 18 FERTEKNA W 70 Conexión con tubos separados fig. 22 - Ejemplos de conexión con tubos separados ( = aire / = humos) Los conductos separados Ø80 pueden conectarse directamente al aparato. Antes de efectuar la instalación, comprobar que no se supere la longitud máxima permitida mediante un simple cálculo: 1.
- Página 19 FERTEKNA W 70 2.7 Conexión de la descarga de condensados La caldera está dotada de un sifón para descargar los condensados. Seguir las instrucciones de montaje. 1. Fijar el soporte “A” al fondo de la caldera. 2. Conectar el tubo preformado negro “B” a la descarga de condensados “S” situada en el fondo de la caldera y fijarlo con una abrazadera.
- Página 20 FERTEKNA W 70 3. Servicio y mantenimiento Todas las operaciones de regulación, transformación, puesta en servicio y mantenimiento que se describen a continuación deben ser efectuadas sólo por personal cualificado (con los requisitos técnicos profesionales previstos por la normativa vigente), por ejemplo un técnico del Servicio de Asistencia local.
- Página 21 FERTEKNA W 70 Activación de la modalidad TEST Pulsar simultáneamente las teclas de regulación de la temperatura de la calefacción (3 y 4 - fig. 1) durante cinco segundos para activar la modalidad TEST. La caldera se enciende con la potencia de calefacción máxima pro- gramada de la manera ilustrada en el apartado sucesivo.
- Página 22 FERTEKNA W 70 Controles durante el funcionamiento • Encender el aparato como se indica en la sec. 1.3. • Comprobar que las instalaciones de gas y de agua sean estancas. • Controlar la eficacia de la chimenea y de los conductos de aire y humos durante el funcionamiento de la caldera.
- Página 23 FERTEKNA W 70 Apertura de la carcasa Para abrir la carcasa de la caldera (fig. 26): 1. Desenroscar los tornillos (A) 2. Abrir girando la carcasa (B) 3. Levantar y sacar la carcasa (B) fig. 26 - Apertura de la carcasa Análisis de la combustión...
- Página 24 FERTEKNA W 70 3.4 Solución de problemas Diagnóstico La caldera está dotada de un avanzado sistema de autodiagnóstico. En caso de que se presente una anomalía en la caldera, la pantalla parpadea junto con el símbolo de anomalía (20 - fig. 1) y se visualiza el correspondiente código.
- Página 25 FERTEKNA W 70 Código de Anomalía Posible causa Solución anomalía Falta de tensión de alimentación Verificar el cableado del conector de 3 polos 230V Anomalía del ventilador Señal taquimétrica interrumpida Verificar el cableado del conector de 5 polos Ventilador averiado Controlar el ventilador Tensión de alimentación infe-...
- Página 26 FERTEKNA W 70 4. Características y datos técnicos 4.1 Dimensiones y conexiones Ø 80 Ø 80 fig. 28 - Dimensiones y conexiones Ida a calefacción Entrada de gas Retorno desde calefacción cod. 3540P870 - 06/2008 (Rev. 00)
- Página 27 FERTEKNA W 70 4.2 Vista general y componentes principales fig. 29 - Vista general Ventilador Colector de salida de humos Purgador de aire automático Válvula de gas Electrodo de detección 114 Presostato del agua 186 Sensor de retorno 188 Electrodo de encendido 191 Sensor de temperatura de los humos 196 Depósito de condensados...
- Página 28 FERTEKNA W 70 4.3 Circuito hidráulico fig. 30 - Circuito hidráulico Entrada de gas 114 Presostato del agua Ida a calefacción 154 Tubo descarga de condensados Retorno desde calefacción 186 Sensor de retorno Extractor 188 Electrodo de encendido Quemador principal 193 Sifón...
- Página 29 FERTEKNA W 70 4.4 Tabla de datos técnicos En la columna de la derecha se indica la abreviatura utilizada en la placa de datos técnicos. Dato Unidad Valor Capacidad térmica máx. calefacción 65.9 Capacidad térmica mín. calefacción Potencia térmica máx. en calefacción (80/60 °C) 64.6...
- Página 30 FERTEKNA W 70 4.5 Diagramas Pérdidas de carga m3/h fig. 31 - Diagramas de pérdidas de carga Pérdidas de cargas de la caldera cod. 3540P870 - 06/2008 (Rev. 00)
- Página 31 FERTEKNA W 70 4.6 Esquema eléctrico DBM12R DBM12K 10 11 12 13 14 15 FUSE 3.15A 230V 50Hz 16 17 18 19 20 21 22 23 24 25 26 27 DSP12 fig. 32 - Esquema eléctrico Extractor 139 Reloj programador a distancia (no suministrado) Bomba de circulación para calefacción (no su-...
- Página 32 TERMOCLUB - Pol. Ind. Gaserans - Calle B esquina calle D - 17451 ST. FELIU DE BUIXALLEU (Girona) - tel. 972 86 57 01 - fax. 972 86 54 44...
