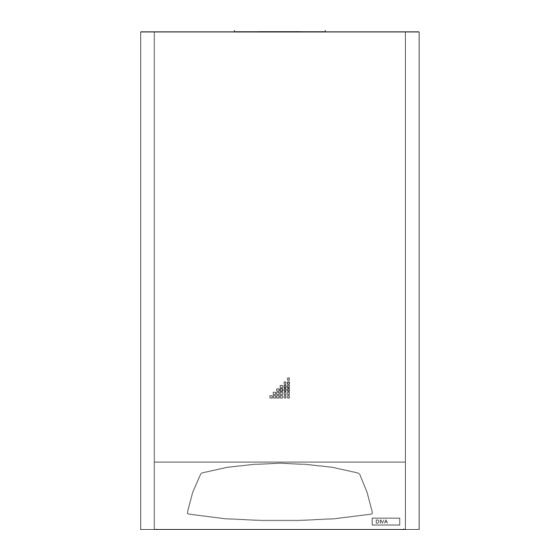

- Página 1 Caldera mural DIVA 26 C f Digital DIVA 26 C fz Digital Manual de instalación y uso Sistemas de climatización 500146 Rev. 05 PDF created with pdfFactory trial version www.pdffactory.com...
- Página 2 La caldera se fabrica sólo para el uso proyectado. 1.1 Presentación La caldera mural DIVA 26 C f Digital / 26 C fz Digital es un nuevo generador térmico de alto rendimiento que funciona con gas natural o envasado para la producción de agua caliente para calefacción.
- Página 3 El montaje, la instalación, la puesta en marcha y el mantenimiento deben ser efectuados por empresas especializadas atendiendo las disposiciones y directivas técnicas de PEISA. La instalación de la caldera debe observar las prescripciones de las normas y leyes vigentes, en particular en lo que se refiere a dimensiones y tipo de local, evacuación de productos de...
- Página 4 Vista general y componentes principales 88 °C P 1,5 A – Mandada de calefacción 17 – Quemador C – Entrada de gas 18 – Bomba circuladora D – Llenado del circuito de calefacción 19 – Vaso de expansión cerrado E – Retorno de calefacción 20 –...
- Página 5 2. Características técnicas y dimensionales Diva 26 C f Digital Ficha técnica DIVA VISTA LATERAL (*) MEDIDA NECESARIA SOLO SI UTILIZA EL KIT DE CONEXIONES PROVISTO POR PEISA CONEXIONES EN INSTALACION 1 - Mandada de calefacción (3/4") 3 - Entrada de gas (1/2") 4 - Llenado (1/2")
- Página 6 DIVA 26C f Digital / 26C fz Digital DESCRIPCIÓN UNIDAD VALOR Potencia máxima consumida Kcal/h 27.800 Potencia máxima entregada Kcal/h 25.200 Rendimiento nominal Diámetro de inyectores gas natural / gas envasado 1,25 / 0,75 Presión de alimentación del gas natural mm C.A.
- Página 7 3. Instalación Debe efectuarse por un instalador matriculado y en un todo de acuerdo con lo establecido en las Disposiciones y Normas Mínimas para la ejecución de Instalaciones de Gas. Se aconseja instalar entre la caldera y la instalación de calefacción válvulas de cierre total que permitan si es necesario aislar la caldera de la instalación.
- Página 8 VISTA DE FRENTE VISTA SUPERIOR Tornillos de fijación Tornillos de Fijación Restrictor Codo Codo Tornillos de Fijación de humos Junta Terminal Verificar inserción Tubo exterior Tubo de hasta 3 metros Verificar tope Sellar con siliconas Tubo de 3 a 6 metros Instalación del kit codo coaxial: 1.
- Página 9 ATENCION: En el caso de utilizar una salida de humos de más de 1m de longitud, se deberá desmontar el restrictor de humos del codo de salida de la caldera. En todos los casos el tubo interior de aluminio debe ser un tramo único sin uniones. Plantilla de montaje La caldera se entrega con un soporte para colocar en el muro.
- Página 10 KIT DE CONEXIÓN PARA LLENADO Cantidad: 1 A la caldera Junta Caño Ø14 de cobre Tuerca 1/2" con Arandela O'Ring Cupla 1/2" L = 75mm asiento plano partida Conexión 1/2" Tuerca M22 x 1,25 Arandela Entrerrosca asiento cónico separadora 1/2" x M22 A la instalación Llenado del circuito de calefacción Efectuadas todas las conexiones de la instalación proceder al llenado del circuito.
- Página 11 • El tipo de gas de alimentación en correspondencia con el modelo de caldera y la presión de alimentación. • La existencia de una válvula reglamentaria de corte de paso de gas a la caldera. • El diámetro de la conexión de gas entre la tubería y la caldera debe ser igual o superior al diámetro de conexión de la caldera.
- Página 12 • Mayor confort en la vivienda a climatizar debido a la facilidad de la regulación de la temperatura y su constancia en el tiempo. • Mayor ahorro energético debido a que el termostato desconecta el quemador de la caldera en los momentos en que no es necesario el funcionamiento de la caldera porque la temperatura de los locales es la seleccionada previamente, evitándose sobrecaldeos innecesarios.
- Página 13 5. Encendido y apagado 5.1 Controles a efectuar en la puesta en marcha En el momento de efectuar la puesta en marcha de la caldera es necesario controlar: • Que estén abiertas las válvulas de cierre del circuito de calefacción. •...
- Página 14 6.3 Cambio de tipo de gas Para la transformación de una caldera de gas natural a gas envasado o viceversa se deberá recurrir al servicio técnico de PEISA. PDF created with pdfFactory trial version www.pdffactory.com...
- Página 15 En el caso de ser necesario, la sustitución de repuestos o partes deberá ser con las mismas piezas originales PEISA. ATENCION: PEISA declina toda responsabilidad por el uso de piezas no originales. 8. Anomalías de funcionamiento ATENCION: Antes de hacer intervenir al servicio de asistencia técnica y con el intento de evitar gastos inútiles asegurarse que la eventual falta de funcionamiento no se deba a la...
- Página 16 Regular correctamente la temperatura defectuoso Radiadores fríos en invierno Bomba circuladora bloqueada Desbloquear el eje de la bomba PEISA se reserva el derecho de realizar las modificaciones necesarias para el mejoramiento del producto sin previo aviso. PDF created with pdfFactory trial version www.pdffactory.com...
- Página 17 Condiciones de la garantía: - Plazo PEISA garantiza las calderas DIVA por el término de 12 meses a partir de la fecha de venta indicada en la factura correspondiente y procederá a reparar sin cargo en el plazo fijado, exclusiva y únicamente por intermedio del servicio técnico autorizado.
- Página 18 Responsabilidad: El personal autorizado de PEISA interviene sólo a título de asistencia técnica en relación con el usuario; el instalador es el responsable de las instalaciones que deberán respetar las prescripciones técnicas indicadas en el presente certificado y en el manual de instalación y uso del aparato.
- Página 19 LA EMPRESA LIDER EN CLIMATIZACIÓN POR AGUA Colonia 449 - (C1437JNI) Buenos Aires – Argentina Tel.: 4308-5555 • 4308-3131 (líneas rotativas) - Fax 4308-0132 PDF created with pdfFactory trial version www.pdffactory.com...
