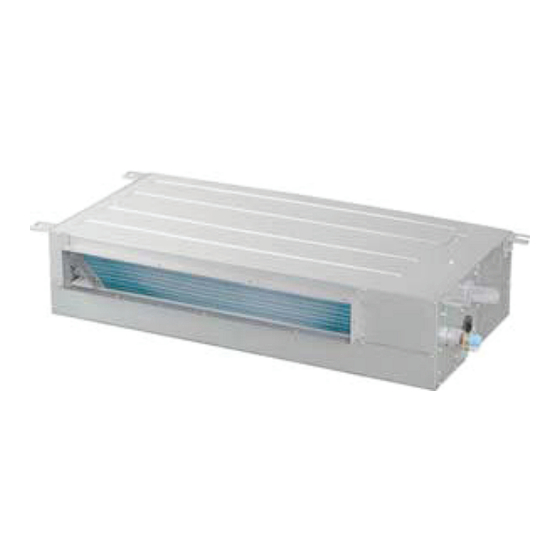

CLIMATIZADOR DE TIPO CONDUCTO
MANUAL DE FUNCIONAMIENTO Y MANUAL DE INSTALACIÓN
HCCI/O-DCM12DC4
HCCI/O-DCM18DC4
0150535513
Este producto solo debe instalarlo y repararlo personal cualificado.
Lea atentamente este manual antes de realizar la instalación.
Este aparato se ha llenado con R32.
Conserve este manual para consultas futuras.
Instrucciones originales
Contenido
Precaución----------------------------------------
Precauciones de seguridad-------------------
Manual de instalación del mando con cabl
Modo de calefacción----------------------------
Cuidado y mantenimiento --------------------
Resolución de problemas --------------------
Precauciones para la instalación -----------
La unidad está instalada correctamente --
Procedimiento de instalación ----------------
3
7
e---
11
12
12
13
15
16
17
