APV PS 120 M1 Manual De Instrucciones página 28

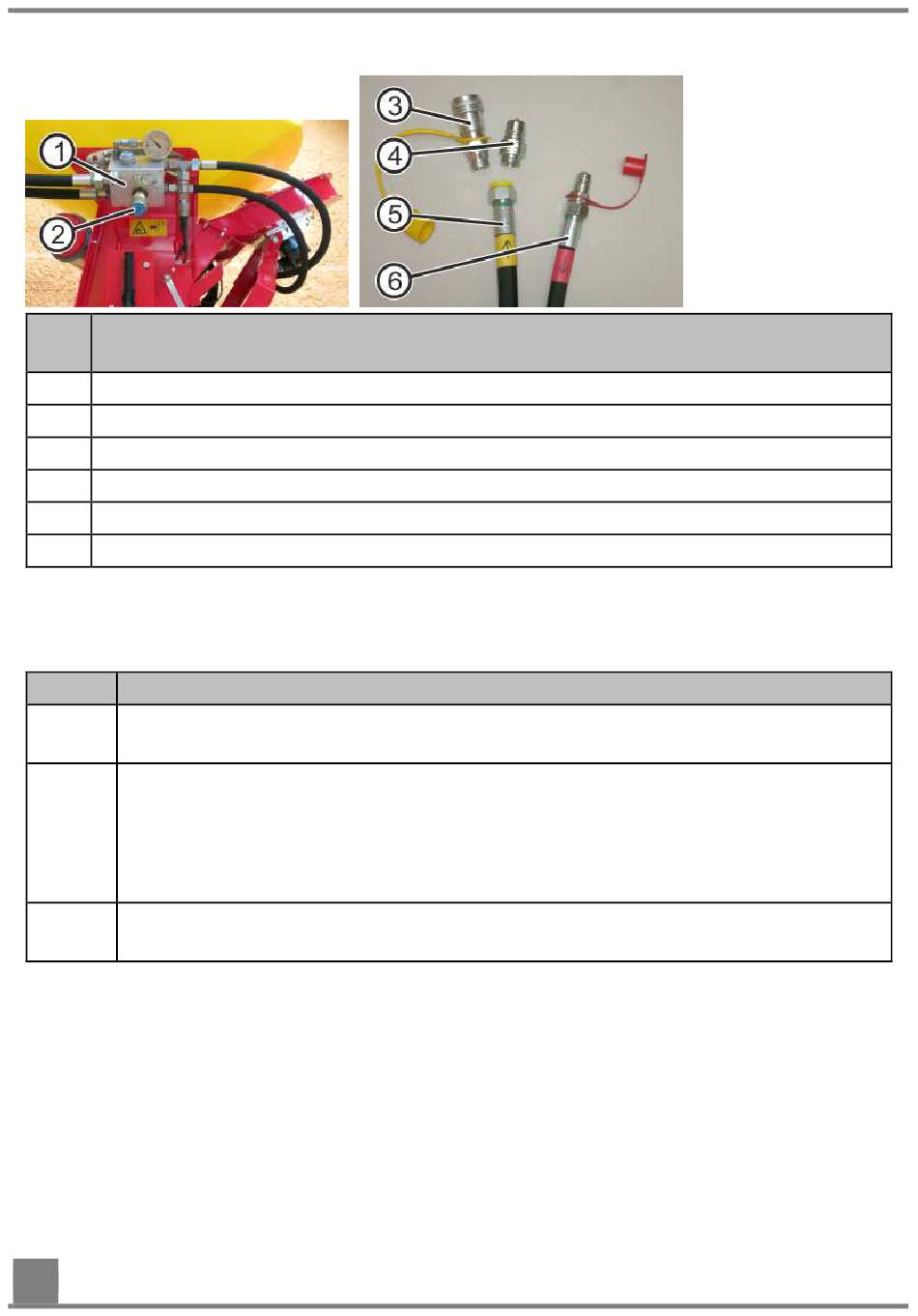

Vista global
Nú Denominación
m.
1 Bloque hidráulico
2 Válvula de regulación de caudal
3 Manguito de acoplamiento (opcional)
4 Conector de acoplamiento
5 Tubería de retorno
6 Tubo bajo presión
Procedimiento
De esta manera conectará el soplador hidráulica:
Paso Descripción
1 Cerrar totalmente la válvula de regulación de caudal (2) en el bloque
hidráulico (1).
2 Conectar la tubería de retorno (5) (marcada en amarillo, BG4) sin
reducción a la conexión de retorno de la hidráulica del tractor.
Durante la primera puesta en servicio: Retirar el cierre de plástico de la
tubería de retorno y conectar el acoplamiento (4) o manguito de
acoplamiento (3) a la tubería de retorno.
3 Conectar el tubo de presión (6) (marcado en rojo, BG3) a la conexión de
presión de la hidráulica del tractor.
