ADVERTENCIA:
¡PARTES EN MOVIMIENTO!
LA UNIDAD ARRANCA DE
FORMA AUTOMÁTICA.
Asegúrese de que todo el personal
esté alejado de la unidad antes de
seguir adelante. Los componentes
del sistema arrancarán cuando se
aplique la energía.
Ajuste de Banda del Ventilador -
Unidades de Transmisión por
Banda
Las bandas del ventilador se deben
inspeccionar de forma periódica para
asegurar que la operación de la
unidad sea la adecuada.
Será necesario reemplazar las
bandas desgarradas o gastadas.
Las unidades con bandas dobles
necesitan de un conjunto de bandas
que coincidan para asegurar que la
longitud de las bandas sea igual.
Cuando se quiten o instalen bandas
nuevas, no las estire por encima de
las poleas. Afloje las bandas
mediante pernos de ajuste de
tensión de la banda en la base de
montaje del motor.

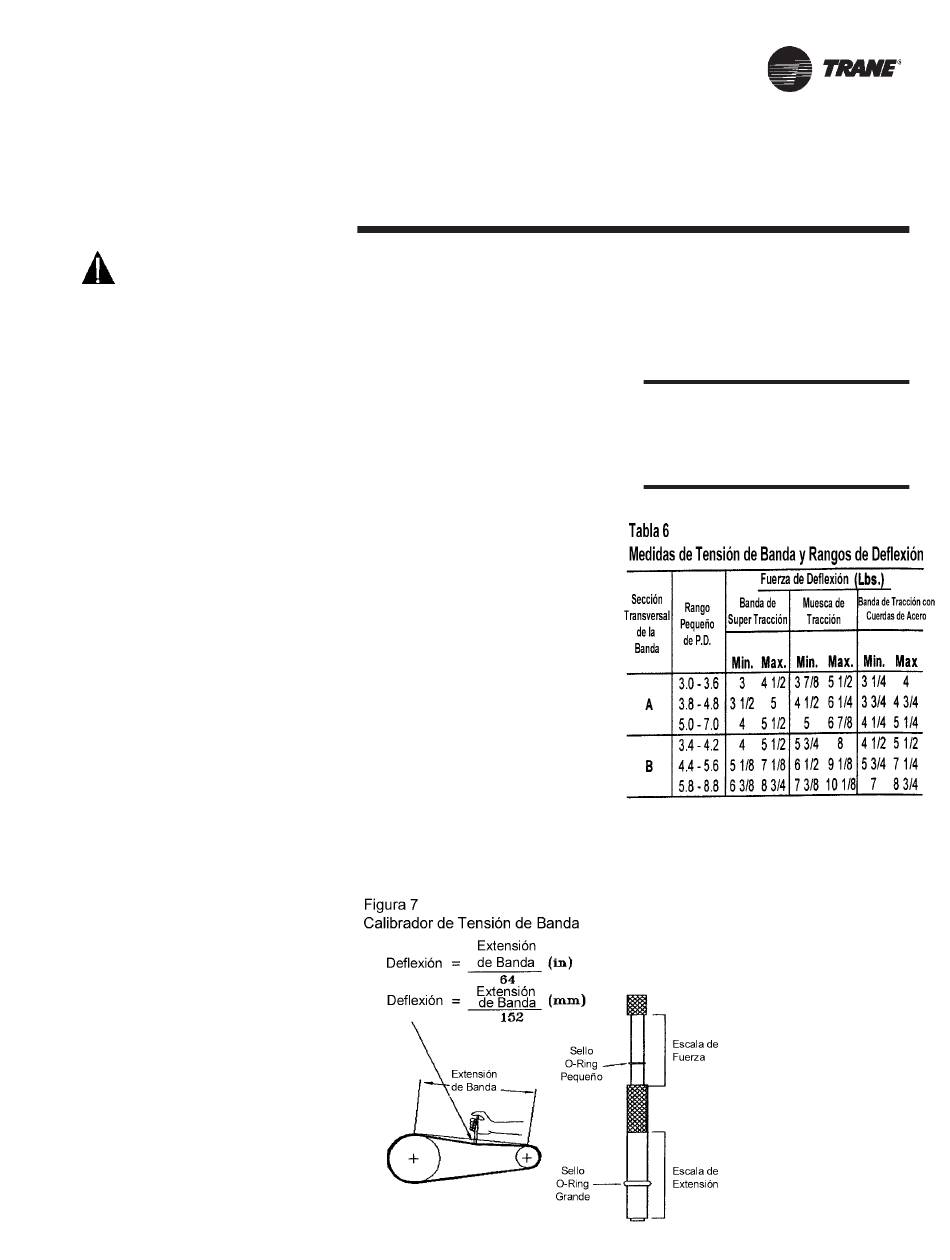

Una vez que estén instaladas las
bandas nuevas, mediante el uso de
un calibrador de tensión Browning o
Gates (o equivalente) que se mues-
tra en la Figura 7; ajuste la tensión
de la banda como se indica a
continuación:
1. Para determinar la deflexión
apropiada de la banda;
a. Mida la distancia del eje de
centro a centro (en pulgadas o
centímetros) entre las poleas
del ventilador y del motor.

Mantenimiento

b. Divida la distancia medida en el
Paso 1a entre 64; el valor que
resulte representa la cantidad
de deflexión de banda que
corresponde a la tensión
adecuada de banda.
2. Coloque el sello O-ring grande en
el calibrador de tensión de banda
con el valor de deflexión determi-
nado en el Paso 1b.
3. Coloque el sello O-ring pequeño
en cero de la escala de fuerza del
émbolo del calibrador.
4. Coloque el extremo largo del
calibrador en el centro de la
extensión de banda; en seguida,
presione el émbolo del calibrador
hasta que el sello O-ring largo se
nivele con la parte superior de la
siguiente banda o con la regla
colocada a través de las poleas
del ventilador o del motor. Con-
sulte la Figura 7.
5. Quite el calibrador de tensión.
Ahora el sello O-ring pequeño
indica un número distinto a cero
en la escala de fuerza del émbolo.
Este número representa la fuerza
(en libras) requerida para dar la
deflexión necesaria.
45
6. Compare la lectura de la escala
de "fuerzas" (Paso 5) con el valor
de "fuerza" adecuado que aparece
en una lista en la Tabla 6. Si la
lectura de "fuerza" está fuera de la
escala, vuelva a ajustar la tensión
de banda.
Nota: La "fuerza" real de
deflexión de banda no deberá
exceder el valor máximo de
"fuerza" que se muestra en la
Tabla 6.
RT-SVX06B-ES
