Funcionamiento
Elija entre los criterios del generador o de la red eléctrica utilizando el menú de MATE ac transfer control.
El criterio predeterminado es grid. Las teclas de función <GRID> y <GEN> cambiarán a las opciones
respectivas.
La selección predeterminada es on. Puede ser cambiada a off utilizando la tecla de función <OFF>. Para
hacer esto, el menú de MATE ac transfer control debe estar seleccionado en gen. En los modelos actuales, si
ac transfer control se configura en grid, la función de respaldo no puede deshabilitarse.
Carga de la batería
Voltaje
Punto de activación
de Absorción
Absorción
Punto de activación
de flotación
Punto de activación
de Sell RE
Punto de activación
de reflotación
Corriente
Sin carga
Tiempo
Todos los voltajes en esta sección son para un sistema de 12 voltios. Para sistemas con más voltaje, el voltaje
puede multiplicarse por la cantidad adecuada. (Los valores predeterminados de fábrica para cada voltaje se
muestran a partir de la página 45). Los puntos de activación pueden ajustarse utilizando el sistema de
visualización y control (consulte el manual adecuado).
El inversor utiliza un proceso de carga de la batería de tres etapas. Las tres etapas son Bulk (Corriente),
Absorption (Absorción) y Float (Flotación). Estas etapas siguen una serie de pasos, que están marcados en la
tabla a continuación. Los puntos en donde la línea negra intersecta la línea punteada vertical indican un cambio
desde un paso al siguiente. Un círculo
cuadrado
indica que el inversor ha alcanzado la tensión de objetivo (una línea de puntos horizontal). Un
triángulo
indica que el inversor ha adquirido una tensión nueva meta, pero todavía está inactivo.
(Ver Figura 6 en la página 19.) El proceso que se muestra aquí también incluye el paso de devolución de energía
a la red eléctrica, debido a que está integralmente enlazado con el cargador de la batería.
Los puntos deseados y los límites de tiempo mencionados en varios pasos pueden configurarse a través del
sistema de visualización y control.
16
IMPORTANTE:
La configuración del cargador de baterías debe ser la correcta para el tipo de batería.
Siempre siga las recomendaciones del fabricante de la batería. Hacer una configuración
incorrecta o dejar la configuración predeterminada de fábrica puede hacer que las
baterías estén con cargas insuficientes o sobrecargadas.
Sell RE

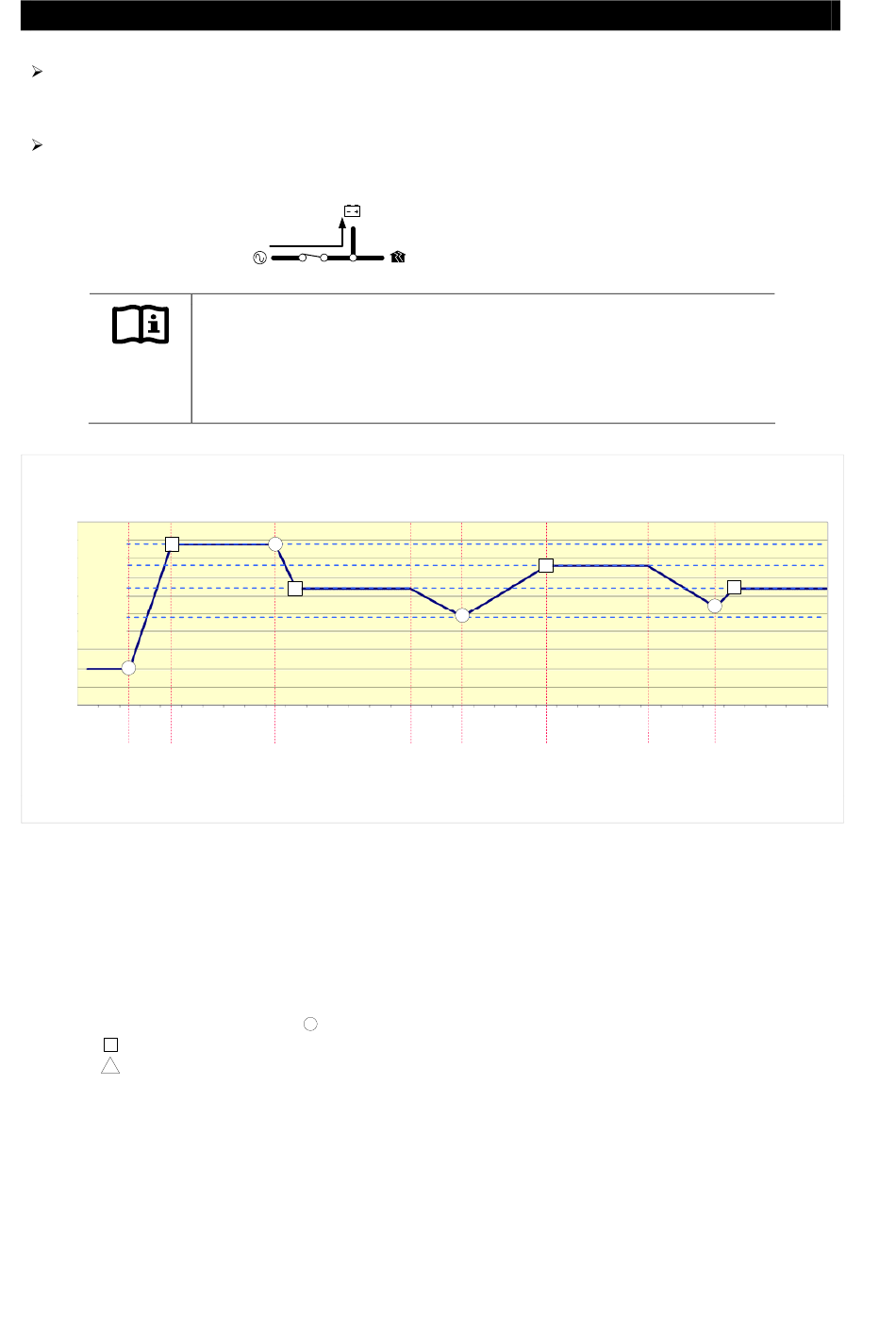

Figura 5 Etapas de la carga en el tiempo

indica que el inversor ha cambiado a una tensión de objetivo nuevo. Un
Temporizador de
Flotación
Flotación
Silencioso
Sell RE
Silencioso
900-0112-02-00 Rev A
