Termostato Programable
Manual del Usuario
Modelo: Serie PS3110
¡Felicitaciones!
Su nuevo termostato le proporcionará años de servicio
confiable. Al ahorrar energía, su termostato se pagará durante
el uso en la primera estación. Gracias por comprar nuestro
producto.
Le pedimos que antes de instalar y operar su termostato lea
detenidamente todas las instrucciones de este manual. Si
usted requiere más asistencia, por favor, siéntase libre de
ponerse en contacto con nosotros.
INFORMACIÓN IMPORTANTE
1. Este termostato está diseñado para trabajar con los
siguientes sistemas:
• Gas – Piloto continuo • Fuel oil – Hornos de
combustión
• Gas – Encendido electrónico • Bomba de calor de una sola
etapa – sin calefacción auxiliar
• Gas - Calderas de combustión • Aire acondicionado eléctrico
• Gas – Sistemas Milivot • Calderas eléctricas
• Fuel oil – Calderas de combustión
Este termostato NO CONTROLARÁ bombas de calor de etapas
múltiples ni sistemas de calefacción eléctricos de zócalo de
110/220 Volts.
2. Rango de temperatura
Este termostato puede ser programado entre 45°F y 95°F
(7°C y 35°C). Sin embargo, mostrará la temperatura ambiente
desde 30°F hasta 99°F (0°C hasta 37°C). El display mostrará HI
si la temperatura es superior a 99°F (37°C) y LO si es inferior a
30°F (0°C).
Este termostato se desconectará automáticamente en el
modo Heat (calefacción) si la temperatura se eleva por encima
de 95°F (35°C) y se desconectará automáticamente en el
modo Cool (refrigeración) si la temperatura cae por debajo de
45°F (7°C).
3. Protección del compresor
El termostato proporciona un retardo de 4 minutos después
de apagar el sistema de refrigeración antes de que pueda
ser reencendido. Esta característica tiene por objetivo evitar
daños en su compresor en caso de rápido ciclo de apagado-
encendido. El termostato no aplica un retardo cuando haya
cortes de la corriente de alimentación de corta duración.
4. Advertencia sobre las pilas
Dos pilas alcalinas nuevas deberán proporcionar
aproximadamente un año de servicio. Cuando las pilas
comienzan a agotarse, aparece en pantalla un mensaje de
pilas bajas. Cuando aparezca este mensaje, instale pilas
alcalinas nuevas. Usted tendrá aproximadamente 1 minuto
para cambiar las pilas y mantener la hora correcta en el reloj
y los ajustes del programa. Si las pilas llegan a estar muy
agotadas para asegurar una correcta operación, su sistema se
desconectará y el display en la pantalla se borrará salvo por el
indicador Low Battery que comenzará a destellar.
ADVERTENCIA: Cuando en el display sólo destella el
icono Low Battery, el termostato está apagado y su
sistema no esta funcionando. En esta condición, no
hay control de la temperatura
NOTA: La luz posterior no funcionará cuando el
termostato esté en la condición de pilas bajas.
NOTA: Si usted tiene planeado ausentarse de la propiedad
por más de 30 días, le recomendamos que reemplace las pilas
usadas por pilas alcalinas nuevas antes de salir.
CARACTERÍSTICAS

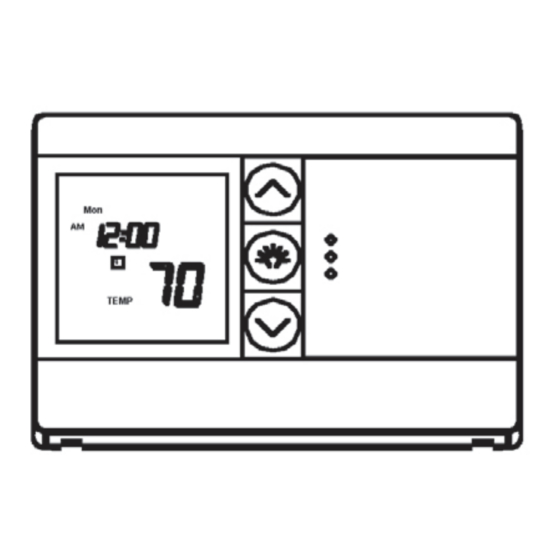

Estructura del termostato y explicación de las teclas
OPERACIÓN
Ajuste del día y hora
• El LCD mostrará esta información
cuando las pilas estén instaladas.
La temperatura se actualizará después
de unos segundos.
• Durante el modo de ajuste de día y hora, el display
de temperatura no se mostrará en el display.
Referirse a los Pasos más abajo.
PASO 1:
• Pulse para entrar al modo de ajuste de
día y hora. La hora actual y el indicador
AM/PM destellarán.
• Pulse las teclas arriba y abajo para
cambiar la hora.
NOTA: El indicador AM/PM cuando el display cambia a las
12AM y a las 12PM.
PASO 2:
• Pulse nuevamente para cambiar de ajuste
de hora a ajuste de minutos. Los minutos
actuales destellarán en el display.
• Pulse las teclas arriba y abajo para llevar
los minutos del display a los minutos actuales.
PASO 3:
• Pulse nuevamente para cambiar de
ajuste de minutos a ajuste de día. Los
días actuales destellarán en el display.
• Pulse las teclas arriba y abajo para llevar
los días del display al día actual.
PASO 4:
• Pulse nuevamente para cambiar al
display normal.
NOTA: Usted puede pulsar en cualquier momento
durante el ajuste de día y hora para retornar al display normal.
Formato de 12/24 horas
Su termostato viene ajustado de fábrica para el formato
normal de 12 horas (AM/PM). Para cambiarlo al formato de
24 horas (militar) presione durante el modo de ajuste
de día y hora para conmutar entre los formatos de 12 horas y
24 horas. El indicador AM/PM no se mostrará en el formato
de 24 horas. Tanto la hora actual como las horas de ajuste de
los programas cambiarán automáticamente al formato elegido.
PROGRAMACIÓN
Los siguientes ajustes de hora y temperatura están
preprogramados en su termostato
Temperatura en F° (C°)
Programa número Hora Calefacción Refrigeración
1 6:00 am 68°F (20°C)
2 8:00 am 60°F (16°C)
3 4:00 pm 68°F (20°C)
4 10:00 pm 60°F (16°C)
• Los siete días de la semana tienen el mismo programa por
defecto.
Horario de programación personal
• Usted puede modificar los programas de fábrica para ajustarlos
a su propio horario. Utilice este horario de programación
personal para determinar qué valores de hora y temperatura
se ajustan para su confort y sus requisitos de ahorro de
energía. Utilice un lápiz de modo que pueda revisar sus
registros cada vez que cambie los ajustes de su programa.
Calefacción
Día Programa 1 Programa 2 Programa 3 Programa 4
Lunes a Hora Hora Hora
viernes Temperatura Temperatura Temperatura
Sábados y Hora Hora Hora
domingos Temperatura Temperatura Temperatura
Refrigeración
Día Programa 1 Programa 2 Programa 3 Programa 4
Lunes a Hora Hora Hora
viernes Temperatura Temperatura Temperatura
Sábados y Hora Hora Hora
domingos Temperatura Temperatura Temperatura
Cómo cambiar los programas
• Familiarícese con la forma de cambiar manualmente los
programas, de modo que pueda modificar fácilmente el
programa a medida que su confort requiera cambios. Siga
los pasos que se indican a continuación para cambiar los
programas de hora y temperatura.
NOTA:
1) El programa de horas puede ajustarse en incrementos de
10 minutos.
2) El programa de temperaturas puede ajustarse en
incrementos de 1°F (1°C).
3) Después de 15 segundos sin presionar ninguna tecla, el
termostato retornará al modo normal de display.
4) Cuando cambie la hora del programa, preste atención a la
indicación AM/PM.
PASO 1:
• Deslice el interruptor del sistema a la
posición HEAT o COOL para programar
el correspondiente sistema.
NOTA: Si la llave del sistema está en la posición OFF, se
programará la última posición del interruptor.
PASO 2:
• Presione para entrar el modo
programar. HEAT o COOL aparecerá en
la pantalla LCD.
PASO 3:
• La hora del programa y el indicador AM o PM
destellan en la pantalla LCD. Presione para cambiar
la hora.
PASO 4:
• Pulse nuevamente para cambiar a la
posición de minutos. Destellarán los
minutos actuales.
• Pulse para cambiar los minutos.
PASO 5:
• Presione nuevamente para cambiar al
programa de temperaturas. El programa
corriente destellará.
• Pulse para cambiar la temperatura.
PASO 6:
• Pulse nuevamente para moverse al próximo número
de programa.
• Repita los pasos 3 hasta el 5 para cambiar los
programas de los días de semana restantes. (en total
hay 5 programas)
• Luego de recorrer los 8 programas, pulse
nuevamente para volver al display a normal.
• Pulse en cualquier momento para volver al
modo programa.
Cómo revisar los programas
Para revisar los ajustes de sus programas pulse
repetidamente para recorrer el ciclo de programas.
Usted podrá hacer cambios en cualquier momento.
Llave selectora de sistema
La llave selectora de sistema del frente del termostato determina
el modo de operación del termostato. Usted puede seleccionar
COOL, OFF o HEAT (refrigeración, apagado, calefacción).
NOTA: Cada vez que instale o retire el termostato de la placa
de pared, deslice la llave selectora de sistemas a la posición
OFF para evitar un rápido ciclo de encendido-apagado.
Interruptor del ventilador
El interruptor del ventilador deberá estar siempre
en la posición AUTO. El ventilador se conectará
78° F(26°C)
juntamente con la operación normal de su sistema. En un
85°F (29°C)
sistema con caldera normal de gas o gasoil, el ventilador se
conectará con su caldera después de un período de retardo
78°F (26°C)
para calentamiento. En el caso de calefacción eléctrica, aire
82°F (28°C)
acondicionado o bomba de calor, el ventilador se conectará
juntamente con el sistema. Para que el ventilador funcione
continuamente, deslice el interruptor a la posición ON.
Cancelación manual temporaria
Para cambiar momentáneamente el ajuste
actual de temperatura sin afectar su
programación proceda de la siguiente forma:
• Pulse y sostenga durante 1 segundo para entrar en
el modo Manual Override (Cancelación manual ).
Cuando el display destella, usted puede liberar la tecla.
• Pulse nuevamente para cambiar al nuevo ajuste
de temperatura deseado. Sostenga la tecla por 2
segundos para avanzar rápidamente el ajuste de
Hora
temperatura.
Temperatura
• Pulse para retornar al modo normal o espere 5 segundos
Hora
para que el equipo retorne automáticamente.
Temperatura
• El número del programa corriente destellará para indicar
que está en el modo de Cancelación temporaria.
• En el próximo cambio de programa, se elimina la
Hora
Cancelación temporaria y la temperatura del próximo
Temperatura
programa se transforma en el punto de ajuste de la
Hora
temperatura.
Temperatura
• Pulse, luego pulse nuevamente. Esto
retornará la temperatura fijada a la
temperatura de ajuste del programa
corriente.
Cancelación permanente o cancelación de un día designado
Para mantener la cancelación manual durante las
vacaciones o hasta una fecha designada.
• Pulse para hacer que la temperatura del
programa corriente sea la temperatura HOLD
(matenida). Se presentará HOLD en la pantalla
LCD y desaparecerá el número de programa.
• Siga las instrucciones anteriores
de Cancelación manual temporaria
para cambiar la temperatura de
Cancelación manual permanente.
• Usted puede confirmar el ajuste de temperatura mantenida
presionando por menos de 1 segundo.
