Manual del usuario

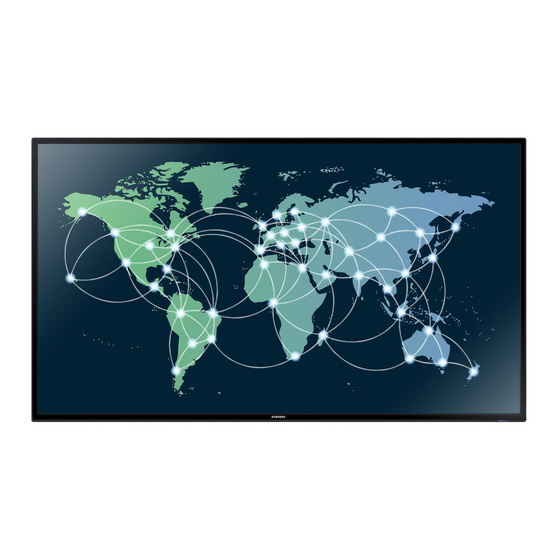

ED65E ED75E
DC32E DC40E DC48E DC55E
El color y el aspecto pueden variar según el producto; las especificaciones están
sujetas a cambios sin previo aviso para mejorar el rendimiento del producto.
El número de horas de uso diario recomendado para este producto es de menos de 16
horas.
Si se utiliza el producto más de 16 horas al día, es posible que se anule la garantía.
Antes de usar el equipo lea este manual para evitar fallas y
guarde para futuras referencias.
Publicidad
Tabla de contenido
Solución de problemas
Manuales relacionados para Samsung ED65E
Resumen de contenidos para Samsung ED65E
- Página 1 Manual del usuario ED65E ED75E DC32E DC40E DC48E DC55E El color y el aspecto pueden variar según el producto; las especificaciones están Antes de usar el equipo lea este manual para evitar fallas y sujetas a cambios sin previo aviso para mejorar el rendimiento del producto.
-
Página 2: Tabla De Contenido
Índice Antes de usar el producto Uso de MDC Instalación del juego de montaje mural Especificaciones del juego de montaje mural (VESA) Copyright Instalación o desinstalación del programa Control remoto (RS232C) Precauciones de seguridad Instalación Conexión del cable Símbolos Desinstalación Conexión Limpieza Códigos de control... - Página 3 Índice Configuración avanzada Sistema Contr. dinámico Tono del negro Estado de red Configuración Tono de piel Configuración de red Idioma del menú Sólo modo RGB Tipo de red Gama de colores Control múltiple Configuración de red (cableada) Balance de blanco Configuración de ajustes para Control múltiple 79 Configuración de red (inalámbrica) Iluminac.
- Página 4 Solución de problemas Asistencia Cambiar PIN Requisitos previos para ponerse en contacto con Actualización del software el Centro de servicio al cliente de Samsung 113 General Actualizar ahora Prueba del producto Ahorro energía máx. Comprobación de la resolución y la frecuencia 113...
- Página 5 Índice Apéndice Responsabilidad por el Servicio de Pago (Coste para los Clientes) No se trata de un defecto del producto El daño del producto ha sido causado por el cliente Otros Calidad de imagen óptima y prevención de desgaste con persistencia de imágenes Calidad de imagen óptima Prevención del desgaste con persistencia de imágenes...
-
Página 6: Antes De Usar El Producto
© 2015 Samsung Electronics Samsung Electronics es el propietario del copyright de este manual. El uso o la reproducción de este manual parcial o totalmente sin la autorización de Samsung Electronics están prohibidos. Microsoft, Windows son marcas registradas de Microsoft Corporation. -
Página 7: Precauciones De Seguridad
Precauciones de seguridad Limpieza ― Tenga cuidado al limpiar el producto, ya que el panel y la parte exterior de las pantallas LCD avanzadas se arañan con facilidad. Precaución ― Ponga en práctica los pasos siguientes durante la limpieza. ― Las imágenes siguientes tienen fines de referencia únicamente. Las situaciones reales pueden diferir NO ABRIR: RIESGO DE DESCARGA ELÉCTRICA de lo que se muestra en estas imágenes. -
Página 8: Almacenamiento
Almacenamiento Conecte el enchufe a una toma de corriente conectada a tierra (sólo dispositivos aislados de tipo 1). Datas las características de los productos de mucho brillo, el uso de un humidificador UV cerca del • Podrían producirse una descarga eléctrica o daños personales. producto puede provocar la aparición de manchas blancas. -
Página 9: Instalación
• De lo contrario, se podría producir fuego. Utilice únicamente el cable de alimentación proporcionado con su producto por Samsung. No utilice el cable de alimentación con otros productos. • Podrían producirse una descarga eléctrica o fuego. Recurra a un técnico para instalar el gancho de montaje en la pared. - Página 10 SAMSUNG • Asegúrese de consultar con el Centro de servicio al cliente de Samsung antes de la instalación del producto en un lugar con estas características.
-
Página 11: Funcionamiento
• Podrían producirse una descarga eléctrica o fuego. • Podrían producirse una descarga eléctrica o fuego. • Póngase en contacto con el Centro de servicio al cliente de Samsung para las reparaciones. No deje caer objetos sobre el producto ni lo golpee. - Página 12 • El producto podría caerse y dañarse o provocar daños personales. alimentación sin entran agua u otras sustancias extrañas en el producto. A continuación, póngase en contacto con el Centro de servicio al cliente de Samsung. • Podrían producirse daños en el producto, una descarga eléctrica o fuego.
- Página 13 Descanse los ojos durante más de 5 minutos por cada hora de uso del Tenga cuidado de que los niños no se pongan en la boca las pilas del producto. mando a distancia cuando las sustituya. Coloque las pilas en un lugar inaccesible para los niños.
-
Página 14: Preparativos
RS232C de tipo D-SUB (9 patillas). Pilas Cable D-SUB Mando a distancia Adaptador RS232C (IN) (No disponible en todos los lugares) (solo para los modelos ED65E y ED75E) Anilla de sujeción (4 c/u) (solo para los modelos ED65E y ED75E) -
Página 15: Piezas
Piezas ― El color y la forma de las piezas pueden variar respecto a los de las ilustraciones. Las especificaciones están sujetas a modificaciones sin previo aviso para mejorar la calidad. Tecla del panel Panel de control Botones Descripción Encender el producto. Si pulsa el botón mientras el producto está... -
Página 16: Menú De Control
Mueva la tecla del panel hacia arriba para seleccionar Herramientas en el menú Herramientas de control. ― Solo se admiten los modelos ED65E, ED75E. Apagar el producto. Apagar Apagar Mueva la tecla del panel hacia abajo para seleccionar en el menú de control. -
Página 17: Parte Posterior
DVI IN: Conecta a un dispositivo de origen mediante un cable DVI o un cable mejorar la calidad. HDMI-DVI. ― Solo se admiten los modelos ED65E, ED75E. MAGICINFO IN: Use el cable DP-DVI (dedicado) para conectar una caja de red (se vende por separado). -
Página 18: Parte Posterior
Puerto Descripción Parte posterior AUDIO OUT Conexión del audio de un dispositivo de origen. ― El color y la forma de las piezas pueden variar respecto a los de las ilustraciones. Las especificaciones están sujetas a modificaciones sin previo aviso para AV IN / COMPONENT IN Conecta a un dispositivo fuente mediante el adaptador de componentes/AV. -
Página 19: Bloqueo Antirrobo
Bloqueo antirrobo ― El bloqueo antirrobo permite usar el producto de forma segura incluso en lugares públicos. ― La forma del dispositivo de bloqueo y el método de bloqueo varían en función del fabricante. Consulte la guía del usuario que se suministra con el dispositivo de bloqueo antirrobo para obtener más información. -
Página 20: Mando A Distancia
Mando a distancia ― El uso de otros dispositivos de visualización en el mismo espacio que el mando a distancia de este producto puede provocar que dichos dispositivos se controlen de forma involuntaria. ― Los botones que en la siguiente imagen carecen de descripción corresponden a funciones que no se admiten en este producto. POWER Encender el producto. -
Página 21: Para Introducir Pilas En El Mando A Distancia
Mostrar información sobre la fuente de entrada TOOLS INFO Seleccionar rápidamente las funciones utilizadas actual. con mayor frecuencia. Desplazarse al menú superior, inferior, izquierda o derecha, o bien ajustar la configuración de una opción. Confirmar una selección de menú. Salir del menú actual. RETURN EXIT Volver al menú... -
Página 22: Antes De Instalar El Producto (Guía De Instalación)
Cambiar entre orientación vertical y horizontal ― Póngase en contacto con el centro de servicio técnico de Samsung para obtener más información. • Para utilizar el producto verticalmente, gírelo en el sentido de las agujas del reloj, de manera que el LED quede orientado hacia abajo. -
Página 23: Dimensiones
Figura 1.3 Vista lateral Instalación en un hueco en la pared ― Póngase en contacto con el centro de servicio técnico de Samsung para obtener más información. Vista superior 4 cm como mínimo 7 cm como mínimo 5 cm como mínimo 5 cm como mínimo... -
Página 24: Instalación Del Equipo De Montaje Mural
Se recomienda ponerse en contacto con un técnico para recibir asistencia a la hora de instalar el soporte de montaje mural. Samsung Electronics no se hará responsable de ningún daño en el producto ni de lesiones propias o ajenas en caso de que... -
Página 25: Especificaciones Del Juego De Montaje Mural (Vesa)
Especificaciones del juego de montaje • Los juegos de montaje mural de Samsung incluyen un manual de instalación detallado y todas las piezas necesarias para el montaje. mural (VESA) • No utilice tornillos cuya longitud supere la longitud estándar o que no cumplan con las especificaciones para tornillos de los estándares VESA. -
Página 26: Control Remoto (Rs232C)
Control remoto (RS232C) • Asignación de patillas 1 2 3 4 5 Conexión del cable Cable RS232C Interfaz RS232C (9 patillas) 6 7 8 9 Patilla TxD (N.º 2), RxD (N.º 3), TIERRA (N.º 5) Patilla Señal Velocidad en bits 9600 bps Detección de portadora de datos Bits de datos... - Página 27 Cable LAN (Solo modelo DCE) • Cable RS232C Conector: D-Sub de 9 patillas a cable estéreo • Asignación de patillas 1 2 3 4 5 6 7 8 -P2- -P1- -P1- -P1- -P2- -P2- Hembra --------> ESTÉREO <-------- CLAVIJA N.º de patilla Color estándar Señal Tierra...
- Página 28 Cable LAN cruzado (PC a PC) • Conector: RJ45 Cable LAN directo (PC a HUB) RJ45 RJ45 RJ45 MDC Señal Señal <--------> <--------> Señal Señal <--------> <--------> <--------> <--------> <--------> <-------->...
-
Página 29: Conexión
Conexión • Conexión 2 (Modelos DC32E / DC40E / DC48E / DC55E) ― Conecte cada adaptador en el puerto RS232C IN o OUT correcto del producto. • Conexión 1 (Modelos ED65E / ED75E) RJ45 RJ45 RS232C RS232C RS232C RS232C • Conexión 3 (Modelos DC32E / DC40E / DC48E / DC55E) -
Página 30: Códigos De Control
N.º Tipo de comando Comando Valor del rango Códigos de control Mural de vídeos Activado 0x84 Visualización del estado de control (comando de control Get) Control de usuario de Mural de vídeos 0x89 Cabecera Comando Longitud de datos Suma de comprobación •... -
Página 31: Control De Potencia
Control de potencia Control de volumen • Función • Función Un producto se puede encender y apagar mediante un PC. El volumen de un producto se puede ajustar mediante un PC. • Visualización del estado de alimentación (obtener estado de encendido/apagado) •... -
Página 32: Control De Fuente De Entrada
― DVI_video, HDMI1_PC(HDMI_PC) y HDMI2_PC no pueden utilizarse con el comando Set. Sólo Control de fuente de entrada responden a comandos "Get". • Función ― Las fuentes de entrada disponibles pueden variar según el modelo. La fuente de entrada de un producto puede cambiarse mediante un PC. ―... -
Página 33: Control Del Modo De Pantalla
Control del modo de pantalla • Nak Cabecera Comando Longitud de Ack/Nak r-CMD Valor 1 Suma de • Función datos comprobación El modo de pantalla de un producto puede cambiarse mediante un PC. Video Wall El modo de pantalla no puede controlarse si la función está... -
Página 34: Control Del Encendido Y Apagado De Pip
Control del encendido y apagado de PIP Control del ajuste automático (sólo PC y BNC) • Función • Función El modo PIP de un producto puede activarse o desactivarse mediante un PC. Ajuste automático de la pantalla del sistema del PC mediante un PC. ―... -
Página 35: Control Del Modo De Mural De Vídeos
Control del modo de mural de vídeos Bloqueo de seguridad • Función • Función El modo Video Wall se puede activar en un producto mediante un PC. PC puede utilizarse para activar o desactivar la función Bloqueo seguridad en un producto. Video Wall Este control sólo está... -
Página 36: Mural De Vídeos Activado
Mural de vídeos Activado • Nak Cabecera Comando Longitud de Ack/Nak r-CMD Valor 1 Suma de • Función datos comprobación El PC enciende/apaga el Mural de vídeos del producto. • Obtener estado activado/desactivado del Mural de vídeos 0xAA 0xFF 0x84 Cabecera Comando Longitud de... -
Página 37: Modelo De Mural De Vídeos 10X10
Modelo de Mural de vídeos 10x10 Apagado 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x1F 0x11 0x12 0x13 0x14 0x15 0x16 0x17 0x18 0x19 0x1A 0x1B 0x1C 0x1D 0x1E 0x2F 0x21 0x22 0x23 0x24 0x25... -
Página 38: Modelo De Mural De Vídeos 10X10: ( 1 ~ 100)
Wall_SNo : Código de número de producto establecido en el producto Modelo de Mural de vídeos 10x10: ( 1 ~ 100) Número establecido Datos 0x01 0x02 0x63 0x64 • Ack Cabecera Comando Longitud de Ack/Nak r-CMD Valor 1 Valor 2 Suma de datos comprobación... -
Página 39: Conexión Y Uso De Un Dispositivo Fuente
Capítulo 03 Conexión y uso de un dispositivo fuente Antes de la conexión Conexión a un PC Compruebe lo siguiente antes de conectar este producto a otros dispositivos. Los dispositivos • No conecte el cable de alimentación antes de conectar el resto de cables. que pueden conectarse a este producto incluyen PC, videocámaras, altavoces, decodificadores y Asegúrese de que conecta en primer lugar un dispositivo fuente, antes de conectar el cable de reproductores de DVD/Blu-ray. -
Página 40: Conexión Mediante Un Cable Dvi (Tipo Digital)
Conexión mediante un cable DVI (tipo digital) Conexión mediante un cable HDMI-DVI ― Cuando conecte un PC al producto mediante un cable HDMI-DVI, configure Editar nombre como DVI PC para acceder al contenido de audio y vídeo almacenado en el PC. DVI IN / MAGICINFO IN HDMI IN... -
Página 41: Conexión Mediante Un Cable Hdmi
Conexión mediante un cable HDMI HDMI IN... -
Página 42: Conexión A Un Dispositivo De Vídeo
Conexión a un dispositivo de vídeo • No conecte el cable de alimentación antes de conectar el resto de cables. Asegúrese de que conecta en primer lugar un dispositivo fuente, antes de conectar el cable de alimentación. • Puede conectar un dispositivo de vídeo al producto mediante un cable. ―... -
Página 43: Conexión Mediante Un Cable Hdmi-Dvi
Conexión mediante un cable HDMI-DVI ― No se habilitará el audio si el producto está conectado a un dispositivo de vídeo mediante un cable HDMI-DVI. Para solucionar esto, conecte un cable de audio adicional a los puertos de audio del producto y del dispositivo de vídeo. -
Página 44: Conexión Mediante Un Cable Hdmi
Conexión a un sistema de audio Conexión mediante un cable HDMI Uso de un cable HDMI o un cable de HDMI a DVI (hasta 1080p) ― La conexión de las piezas puede variar entre los productos. • Para obtener una mejor calidad de imagen y audio, conecte un dispositivo digital mediante un cable HDMI. -
Página 45: Conexión Del Cable Lan
Conexión del cable LAN ― No se admiten los modelos ED65E y ED75E. ― La conexión de las piezas puede variar entre los productos. RJ45 • Utilice un cable Cat 7 (tipo *STP) para la conexión. *Par trenzado apantallado (del inglés Shielded Twist Pair) -
Página 46: Cambio De La Fuente De Entrada
Cambio de la fuente de entrada Fuente permite seleccionar varias fuentes y cambiar el nombre de los dispositivos fuente. Puede mostrar la pantalla de un dispositivo fuente conectado al producto. Seleccione un elemento en Fuentes para que se muestre la pantalla de la fuente seleccionada. ―... -
Página 47: Uso De Mdc
Capítulo 04 Uso de MDC MDC (Control de visualización múltiple) es una aplicación que permite controlar fácil y simultáneamente varios dispositivos de visualización mediante un PC. -Para obtener información sobre cómo usar el programa MDC, consulte la Ayuda tras instalar el programa. El programa MDC está disponible en el sitio web. Instalación o desinstalación del programa MDC En la ventana "Ready to Install the... -
Página 48: Conexión A Mdc
Utilización de MDC a través de RS-232C (estándar de comunicación de datos en serie) Es necesario conectar un cable serie RS-232C a los puertos serie del PC y el monitor. ― Solo se admiten los modelos ED65E, ED75E. Monitor 1... -
Página 49: Utilización De Mdc A Través De Ethernet
Utilización de MDC a través de Ethernet Introduzca la dirección IP del dispositivo de visualización principal y conecte el dispositivo al PC. Los dispositivos de visualización pueden conectarse entre ellos mediante un cable LAN. Conexión mediante un cable LAN directo ―... -
Página 50: Ajuste De Pantalla
Capítulo 05 Ajuste de pantalla Imagen (Luz de fondo, Tono color, etc.). Puede configurar los ajustes de La disposición de las opciones del menú Imagen puede variar según el producto. Modo imagen Seleccione un modo de imagen (Modo imagen) adecuado para el entorno donde se usará el producto. Se muestran diferentes opciones de Modo imagen, en función de la fuente de entrada actual. -
Página 51: Luz De Fondo / Contraste / Brillo / Nitidez / Color / Matiz (V/R)
Luz de fondo / Contraste / Brillo / El producto ofrece diversas opciones para ajustar la calidad de la imagen. Fuente de entrada Modo imagen Opciones que se pueden Nitidez / Color / Matiz (V/R) ajustar PC, DVI, HDMI (cuando está Información Publicidad Luz de fondo... -
Página 52: Tamaño De Imagen
Tamaño de imagen Tamaño de imagen Si tiene un receptor de cable o satélite, puede que éste incluya su propio juego de tamaños de pantalla también. No obstante, recomendamos encarecidamente utilizar el modo 16:9 del producto la mayor parte del tiempo. MENU m →... -
Página 53: Posición
Posición Ajusta la posición de la imagen. Posición solo está disponible si Tamaño de imagen está configurado como Zoom1, Zoom2, Ajuste pantalla. ― Para utilizar la función Posición tras seleccionar Zoom1, Zoom2 Ajuste pantalla, siga estos pasos. Tamaño de imagen Pulse el botón d para seleccionar Posición. -
Página 54: Selec. Resolución
Selec. resolución Si la imagen no parece normal aunque la resolución de la tarjeta gráfica sea una de las siguientes, puede mejorar la calidad de imagen seleccionando para el producto la misma resolución que la del PC mediante este menú. Resoluciones disponibles: Desactivado 1024x768... -
Página 55: Ajuste Pantalla Del Pc
Ajuste pantalla del PC Grueso Fino • elimina o reduce el ruido de la imagen. Si no se consigue eliminar el ruido simplemente ajustando la sintonía, utilice la función Grueso para ajustar la frecuencia lo mejor posible (Grueso) y sintonice de nuevo. Tras reducir el ruido, vuelva a ajustar la imagen de modo que quede MENU m →... -
Página 56: Pip
Ajustes de PIP La imagen de la fuente de vídeo externa aparecerá en la pantalla principal y la imagen del producto aparecerá en la pantalla secundaria correspondiente a PIP. MENU m → → → ENTER E Imagen Imagen principal Imagen secundaria Imagen PC, DVI, HDMI, MagicInfo... -
Página 57: Configuración Avanzada
Configuración avanzada Fuente de entrada Modo imagen Configuración avanzada PC, DVI, HDMI, MagicInfo Información Balance de blanco (cuando está conectado un MENU m → Imagen → Configuración avanzada → ENTER E Publicidad Balance de blanco Configuración avanzada AV, Componente, DVI, HDMI Dinámico No disponible... -
Página 58: Contr. Dinámico
Contr. dinámico Configuración avanzada Ajusta el contraste de la pantalla. Contr. dinámico Medio Desactivado Bajo Medio Alto • Tono del negro Desactivado Tono del negro Tono de piel Selecciona el nivel de negro para ajustar la profundidad de la pantalla. Sólo modo RGB Desactivado Desactivado... -
Página 59: Opciones De Imagen
Retroiluminación dinámica Modo de película Desactivado ― Las fuentes de entrada disponibles pueden variar según el modelo. Auto Motion Plus Desactivado - La imagen mostrada puede variar dependiendo del modelo. Auto Motion Plus solo está disponible en los modelos ED65E, ED75E. -
Página 60: Tono Color
- La imagen mostrada puede variar dependiendo del modelo. y el efecto de imágenes reflejadas que puedan aparecer en la pantalla. Auto Motion Plus solo está disponible en los modelos ED65E, ED75E. Desactivado Bajo Medio Alto Automático... -
Página 61: N.nEg Hdmi
N.neg HDMI Auto Motion Plus ― Solo se admiten los modelos ED65E, ED75E. Selecciona el nivel de negro en la pantalla para ajustar la profundidad de ésta. Normal Bajo Elimina las imágenes borrosas y la vibración de las escenas con gran cantidad de movimientos rápidos a •... -
Página 62: Imagen Desact
Imagen desact. La pantalla del producto se apaga pero el sonido continúa. Pulse cualquier tecla del mando a distancia para encender de nuevo la pantalla. MENU m → Imagen → Imagen desact. → ENTER E Imagen Imagen desact. Restablecer imagen - La imagen mostrada puede variar dependiendo del modelo. -
Página 63: Ajuste Del Sonido
Capítulo 06 Ajuste del sonido Sonido Lleve a cabo la configuración de los ajustes de sonido ( ) del producto. Modo de sonido Puede seleccionar un modo de sonido que se adapte a sus preferencias personales. • Estándar: selecciona el modo de sonido normal. •... -
Página 64: Efecto Sonido
Efecto sonido Configure el efecto de sonido que prefiera para el sonido de salida. ― Si Seleccionar altavoz se configura como Externo, Efecto sonido estará desactivado. ― Disponible únicamente cuando Modo de sonido está configurado como Estándar. MENU m → Sonido →... -
Página 65: Configuración Altavoces
Configuración altavoces Seleccionar altavoz (Externo Interna / Receptor) • Si está escuchando la banda sonora de una emisión o una película a través de un receptor externo, puede que oiga un eco provocado por la diferencia en la velocidad de descodificación entre los altavoces del producto y los altavoces conectados al receptor de audio. -
Página 66: Estado De Red
Capítulo 07 solo está disponible en los modelos DCE. Estado de red Configuración de red MENU m → → Estado de red → ENTER E MENU m → → Configuración de red → ENTER E Puede comprobar el estado actual de la red e Internet. Configure los ajustes de red para utilizar distintas funciones de hub inteligente, como búsqueda de Internet, uso compartido de contenidos en una red doméstica y actualizaciones de funciones. -
Página 67: Configuración De Red (Cableada)
Configuración de red (cableada) • En función de la configuración de la red, puede que sea posible conectar el producto a la LAN mediante la conexión del puerto LAN situado en la parte posterior del producto directamente a una toma de red mural mediante un cable LAN. Conexión a una red cableada Consulte el diagrama siguiente. -
Página 68: Configuración De Red Automática (Cableada)
Establezca la conexión de red para utilizar servicios de Internet tales como actualizaciones de software. En el menú emergente que aparece, haga clic en Estado. Configuración de red automática (cableada) En el cuadro de diálogo que aparece, haga clic en la ficha Support. Conecte el producto a la red mediante un cable LAN. -
Página 69: Configuración De Red (Inalámbrica)
La función busca las redes inalámbricas disponibles. Al terminar, muestra una lista de las redes Samsung recomienda utilizar IEEE 802.11n. Cuando se reproduce vídeo a través de una conexión de red, disponibles. es posible que la reproducción no sea fluida. -
Página 70: Configuración De Red Manual (Inalámbrica)
Cómo configurar manualmente la red Cuando termine, use el botón de flecha derecha para mover el cursor a Hecho y, después, pulse E. Se muestra la pantalla de conexión de red y comienza el proceso de comprobación. Tipo de red Inalámbr. -
Página 71: Wps(Pbc)
Cuando termine, seleccione Aceptar en la parte inferior de la página y, después, pulse E. Se muestra la pantalla de prueba de red y comienza el proceso de comprobación. Una vez verificada la conexión, aparecerá el mensaje “La red inalámbrica y la conexión a Internet están config. -
Página 72: Menú Para Conectarse A Wi-Fi Direct
Menú para conectarse a Wi-Fi Direct Para usar esta función, es necesario que MENU m → → Menú para conectarse a Wi-Fi Direct → ENTER E Menú para conectarse a Wi-Fi Direct Establezca que el producto se conecte a dispositivos móviles inalámbricos. Usando esta función, puede conectar dispositivos móviles inalámbricos a su producto admita el dispositivo móvil. -
Página 73: Configuración De Allshare
Configuración de AllShare MENU m → → Configuración de AllShare → ENTER E Muestra una lista de teléfonos móviles o dispositivos conectados que se han configurado para el uso de la función AllShare Play con este producto. • Permitir/Denegar: permite o bloquea los dispositivos. Eliminar de la lista: borra los dispositivos en la lista. -
Página 74: Fuentes
Capítulo 08 Aplicaciones Fuentes Actualizar MENU m → → → TOOLS → → ENTER E Aplicaciones Fuentes Actualizar Fuente permite seleccionar varias fuentes y cambiar el nombre de los dispositivos Actualizar Si no se muestra el dispositivo que desea, seleccione para actualizar la lista. -
Página 75: Magicinfo Lite
MagicInfo Lite MagicInfo es una solución empresarial que permite que se pueda usar el producto como Signage (multimedia publicitario). Mediante esta solución podrá reproducir archivos de imágenes y de vídeo desde la memoria interna o desde un dispositivo de almacenamiento USB conectado ―... -
Página 76: Programación
Programación Dispositivo : Todos contenido : Todos Ordenar por : Nombre archivo Opciones Reproduzca las programaciones configuradas. Funciones disponibles en la página MagicInfo MagicInfo La página de lista ofrece las siguientes funciones. Dispositivo • - Seleccione Interna para buscar la lista de dispositivos que desee. Todos Interna contenido... -
Página 77: Almacenamiento Predeterminado
Config. Almacenamiento predeterminado Seleccione la ubicación de almacenamiento en la que quiere descargar de la red los canales programados. Config. Interna • Seleccione la ubicación de almacenamiento donde desea descargar los canales Modo de repetición programados de la red. Establezca si desea o no que el modo de repetición repita la reproducción de contenidos. Almacenamiento predeterminado Interna Todos... -
Página 78: Configuración
Capítulo 09 Sistema Configuración Siga los pasos de la configuración inicial, al igual que la primera vez que utilizó este producto. ― Introduzca el número PIN de 4 dígitos. El número PIN predeterminado es “0-0-0-0". Si desea cambiar el número PIN, use la función Cambiar PIN. -
Página 79: Idioma Del Menú
Idioma del menú MENU m → Sistema → Idioma del menú → ENTER E Establezca el idioma de los menús. ― Un cambio en el ajuste del idioma sólo se aplicará a la visualización de los menús en pantalla. No se aplicará... -
Página 80: Hora
Hora Puede configurar Ajustar hora o Temporizador. También puede configurar el producto para que automáticamente se active o desactive a una hora concreta mediante la función Temporizador. Ajustar hora MENU m → Sistema → Hora → ENTER E Seleccione Ajustar hora. -
Página 81: Desactivado
Tempor. apagado Hora Establezca el temporizador de apagado (Tempor. apagado) mediante la selección de una de entre siete opciones. (Tempor. apagado 1 Ajustar hora Tempor. apagado ― Debe establecer el reloj para poder usar la función Tempor. apagado. Temporizador Desactivado •... -
Página 82: Solución Económica
Solución económica Ahorro energía Reduzca el consumo de energía ajustando el brillo de la pantalla. MENU m → → → ENTER E Sistema Solución económica Desactivado Bajo Medio Alto • Sensor económico Solución económica Para mejorar el ahorro de energía, la configuración de imágenes se adaptará automáticamente a la iluminación de la Ahorro energía Desactivado habitación. -
Página 83: Tiempo Protec. Autom
Tiempo protec. autom. Si la pantalla muestra una imagen fija durante un determinado periodo de tiempo que usted defina, el producto activa el protector de pantalla para evitar la formación de imágenes fantasma en la pantalla. Desactivado 2 horas 4 horas 8 horas 10 horas •... -
Página 84: Protección Pant
Protección pant. A fin de reducir la posibilidad de pantalla quemada, esta unidad está equipada con la tecnología de prevención de desgaste de pantalla Cambio píxel. Cambio píxel mueve ligeramente la imagen en la pantalla. MENU m → Sistema → Protección pant. -
Página 85: Temporizador
Temporizador Protección pant. Puede establecer el temporizador para Protección pant.. Cambio píxel Desactivado La función Protección pant. se detiene automáticamente tras un periodo de tiempo especificado. Temporizador Desactivado Temporizador Aparición inmediata Desactivado Desactivado • • Repetir: muestre el patrón preventivo de retención de imagen establecido en Modo a intervalos de tiempo Lateral gris... -
Página 86: Aparición Inmediata
Aparición inmediata Protección pant. Seleccione el protector de pantalla que desea mostrar inmediatamente. Cambio píxel Desactivado Desactivado Píxel Barra rodante Fundido de pantalla • Temporizador Desactivado Lateral gris Aparición inmediata Desactivado Cuando la pantalla está establecida en la relación de aspecto 4:3, ajuste el brillo de los márgenes blancos en los bordes para Lateral gris Desactivado proteger la pantalla. -
Página 87: Teletipo
Teletipo Introduzca texto mientras se muestra un vídeo o una imagen y muestre ese texto en la pantalla. Desactivado Activado • ― Mensaje, Hora, Posición, Movimiento Estilo de fuente sólo se activan cuando Teletipo está configurado como MENU m → Sistema →... -
Página 88: Video Wall
Video Wall Personalice la disposición de varias pantallas que estén conectadas para formar un mural de vídeos. Asimismo, puede mostrar parte de una imagen o repetir la misma imagen en cada una de las pantallas conectadas. Si desea que aparezcan varias imágenes, consulte la ayuda de MDC o la guía del usuario de MagicInfo. Es posible que algunos MENU m →... -
Página 89: Vertical
Vertical Video Wall Esta función divide automáticamente la pantalla en función del número especificado de pantallas verticales. Video Wall Activado Introduzca el número de pantallas dispuestas verticalmente. La pantalla vertical se dividirá automáticamente, en función del número introducido. · Formato Llena Pueden asignarse un máximo de 15 pantallas a la disposición vertical. -
Página 90: Config. Cambio Autom. Fuente
Config. cambio autom. fuente Si se activa la pantalla con Cam. autom. fuente Activado y la selección de la fuente de vídeo anterior no está activa, la pantalla buscará automáticamente las diferentes fuentes de entrada de vídeo activo. Cam. autom. fuente MENU m →... -
Página 91: Cambiar Pin
Cambiar PIN Aparecerá la pantalla Cambiar PIN. Elija 4 dígitos para el PIN e introdúzcalos en Introducir nuevo PIN. Vuelva a introducir los mismos 4 dígitos en Confirmar nuevo PIN. MENU m → Sistema → Cambiar PIN → ENTER E Cuando se cierre la pantalla de confirmación, pulse el botón Cerrar. -
Página 92: General
General Ahorro energía máx. Apaga el producto para reducir el consumo de energía una vez que el PC está inactivo durante un periodo de tiempo especificado. MENU m → Sistema → General → ENTER E Desactivado Activado • ― Sólo está disponible en los modos PC, DVI, HDMI. General Modo Juego Ahorro energía máx. -
Página 93: Bloqueo Botones
Bloqueo botones General Este menú se puede usar para bloquear los botones ubicados en el producto. Ahorro energía máx. Activado Sólo el mando a distancia puede controlar el producto si Bloqueo botones está configurado como Activado. Desactivado Activado • Modo Juego Desactivado Encendido autom. -
Página 94: Programación Luz
Programación luz General Ajusta la luminancia con un valor especificado por el usuario en un momento determinado. Desactivado Programación luz Desactivado Activado • Pantalla OSD Pantalla OSD Ajuste encendido Esta función muestra u oculta un elemento de menú en la pantalla. Control temperatura OSD origen Sin señal OSD... -
Página 95: Anynet+ (Hdmi-Cec)
MENU m → → → ENTER E Sistema Anynet+ (HDMI-CEC) tengan la función Anynet+. Para asegurarse de que el dispositivo Samsung tenga esta función, compruebe si muestra algún logotipo correspondiente a Anynet+. Anynet+ (HDMI-CEC) ― Sólo es posible controlar los dispositivos Anynet+ mediante el mando a distancia del producto (no con los botones del producto). -
Página 96: Apagado Automático
Apagado automático Anynet+ (HDMI-CEC) Permite configurar un dispositivo Anynet+ para que se establezca automáticamente como Desactivado cuando el producto Anynet+ (HDMI-CEC) Activado se apague. Sí • Apagado automático Sí ― Si Apagado automático se establece como Sí, los dispositivos externos encendidos se apagarán a la vez que se apague el producto. -
Página 97: Solución De Problemas Relacionados Con Anynet
Solución de problemas relacionados con Anynet+ Problema Posible solución Anynet+ no funciona. • Compruebe si el dispositivo es un dispositivo Anynet+. El sistema Anynet+ sólo admite dispositivos Anynet+. • Sólo puede conectar un receptor (Home Theater). • Compruebe si el cable de alimentación del dispositivo Anynet+ está conectado correctamente. •... - Página 98 Problema Posible solución No se muestra el dispositivo • Compruebe si el dispositivo admite funciones de Anynet+. conectado. • Compruebe si el cable HDMI está conectado correctamente. • Compruebe si Anynet+ (HDMI-CEC) está configurado como Activado en el menú de Anynet+ Sistema.
-
Página 99: Producto Clon
― La opción está disponible para productos con el mismo Código del modelo Versión de software. Clonar de USB Asistencia → Contacto con Samsung Código del modelo Versión de software Vaya a y localice el del producto. - La imagen mostrada puede variar dependiendo del modelo. -
Página 100: Restablecer Todo
Restablecer todo MENU m → Sistema → Restablecer todo → ENTER E Esta opción restablece la configuración predeterminada de fábrica de los ajustes de una pantalla. Vídeo a la carta DivX ® MENU m → → → ENTER E Sistema Vídeo a la carta DivX®... -
Página 101: Actualización Del Software
― Cuando actualice el software, todos los ajustes de vídeo y audio que haya realizado recuperarán sus valores predeterminados. Le aconsejamos que anote sus ajustes para que pueda volver a establecerlos fácilmente después de la actualización. Actualizar ahora Actualice el software a la última versión. Contacto con Samsung MENU m → Asistencia →... -
Página 102: Reproducción De Fotografías, Vídeos Y Música (Reproducción De Medios)
• Antes de conectar un dispositivo USB al producto, haga una copia de seguridad de sus archivos a fin de garantizar que no se dañen ni pierdan sus datos. Samsung Electronics no es responsable de ningún daño o pérdida de datos. -
Página 103: Dispositivos Compatibles Con La Reproducción De Medios
Dispositivos compatibles con la reproducción de medios • Es posible no sean compatibles con el producto algunas cámaras digitales USB, smartphones y dispositivos de sonido. • La reproducción de medios es únicamente compatible con dispositivos MSC USB. • Un dispositivo MSC es un dispositivo de clase de almacenamiento masivo (Mass Storage Class) de transporte de solo gran capacidad. Algunos ejemplos de dispositivos MSC son las unidades Thumb, los lectores de tarjetas Flash y las unidades de disco duro USB. -
Página 104: Uso De Un Dispositivo Usb
Uso de un dispositivo USB Conexión de un dispositivo USB Se recomienda usar una unidad de disco duro USB que tenga un adaptador de alimentación eléctrica. Encienda el producto. Conecte un dispositivo USB con archivos de fotografías, música y/o vídeos al puerto USB que hay en la parte trasera o en el panel lateral del producto. La página Nuevo dispositivo. -
Página 105: Elementos De Menú En La Página De Lista De Contenidos Multimedia
Elementos de menú en la página de lista de contenidos multimedia Nombre de la Operaciones Fotos Vídeos Música opción Secuencia Inicie una presentación. ― Este elemento de menú no está disponible si Ordenar por está establecido como Carpeta. Codificación Si el título del contenido multimedia aparece dañado, seleccione un lenguaje de codificación. -
Página 106: Botones Y Funciones Disponibles Durante La Reproducción De Fotografías
Botones y funciones disponibles durante la reproducción de fotografías Si pulsa el botón E o TOOLS aparecerán los siguientes botones. El botón RETURN hace que desaparezcan los botones. Anterior Siguiente • Si pulsa el botón INFO mientras está Vea la fotografía anterior o la siguiente. seleccionado un archivo, se mostrará... -
Página 107: Botones Y Funciones Disponibles Durante La Reproducción De Vídeo
Botones y funciones disponibles Nombre de la Operaciones opción durante la reproducción de vídeo Modo imagen Cambie el Modo imagen. Modo de sonido Cambie el Modo de sonido. Si pulsa el botón E o TOOLS aparecerán los siguientes botones. El botón RETURN hace que desaparezcan los botones. -
Página 108: Botones Y Funciones Disponibles Durante La Reproducción De Música
Botones y funciones disponibles durante la reproducción de música Si pulsa el botón E o TOOLS aparecerán los siguientes botones. El botón RETURN hace que desaparezcan los botones. Pausa Reproducir • Pause o reproduzca música. Rebobinar Rebobinar adelante • Haga retroceder o avanzar rápidamente la música. Si fuera necesario, la reproducción puede acelerarse hasta una velocidad 3 veces superior a la normal. Para reproducir el archivo de música anterior, seleccione ∂... -
Página 109: Formatos De Archivo De Subtítulos Y Reproducción De Medios Admitidos
Formatos de archivo de subtítulos y reproducción de medios admitidos Subtítulos Externo Interno • MPEG-4 timed text (.ttxt) • Xsub Contenedor: AVI • SAMI (.smi) • SubStation Alpha • SubRip (.srt) Contenedor: MKV • SubViewer (.sub) • Advanced SubStation Alpha •... -
Página 110: Formatos De Archivo De Música Admitidos
Formatos de archivo de música admitidos Extensión de archivo *.aac, *.flac, *.m4a, *.mid, *.midi, *.mp3, *.mpa, *.ogg, *.wav, *.wma Formatos de vídeo compatibles • El contenido de vídeo no se reproducirá, o no lo hará correctamente, si hay un error en el contenido o en el contenedor. •... -
Página 111: Resolución
Contenedor Códec de vídeo Resolución Velocidad de Velocidad en bits Códec de audio fotogramas (Mbps) (fps) 3gpp DivX 3.11 /DivX4.X 1280 x 720 XVID ADPCM H.264 BP / MP / HP DTS Core HE-AAC MPEG-4 SP/ASP LPCM WINDOW MEDIA VIDEO V9 MPEG2 MPEG1 H.263... - Página 112 Contenedor Códec de vídeo Resolución Velocidad de Velocidad en bits Códec de audio fotogramas (Mbps) (fps) 3gpp DivX 3.11 /DivX4.X 1920 x 1080 XVID ADPCM H.264 BP / MP / HP DTS Core MPEG-4 SP/ASP HE-AAC LPCM WINDOW MEDIA VIDEO V9 MPEG2 MPEG1 H.263...
-
Página 113: Solución De Problemas
Requisitos previos para ponerse en contacto con el Centro de servicio al cliente de Samsung Antes de llamar al Centro de servicio técnico de Samsung, pruebe el producto Prueba del producto de este modo. Si el problema continúa, póngase en contacto con el Centro de servicio técnico de Samsung. -
Página 114: Problema De Instalación (Modo Pc)
Compruebe lo siguiente. Problema de instalación (modo PC) La pantalla se enciende y se apaga continuamente. Compruebe la conexión del cable entre el producto y el PC, asegúrese de que la conexión sea firme. Aparecen espacios en blanco a los cuatro lados de la Los espacios en blanco de la pantalla no tienen nada que ver con el producto. - Página 115 Problema de la pantalla La pantalla no presenta un aspecto claro. La pantalla está Ajuste los valores de Grueso y Fino. borrosa. Retire cualquier accesorio (cable de extensión de vídeo, etc.) y pruébelo de nuevo. Establezca la resolución y la frecuencia en los niveles recomendados. La pantalla aparece inestable y temblorosa.
- Página 116 Este tipo de líneas aparecen si hay un defecto en el DATA SOURCE DRIVER IC del monitor. Póngase en contacto con el Centro de servicio técnico de Samsung para solucionar el problema. La pantalla se muestra inestable y a continuación se Una posible causa de que la pantalla se congele es que se esté...
-
Página 117: Problema Con El Sonido
Problema con el sonido No hay sonido. Compruebe la conexión del cable de audio o ajuste el volumen. Compruebe el volumen. El volumen es demasiado bajo. Ajustar el volumen. Si el volumen sigue siendo bajo después de subirlo al máximo nivel, ajústelo en la tarjeta de sonido del PC o el programa de software. -
Página 118: Problema Con El Mando A Distancia
Problema con el sonido Hay sonido audible aunque el volumen esté silenciado. Seleccionar altavoz Externo Cuando se establece como se desactivan el botón de volumen y la función de silenciar. Ajuste el volumen para los altavoces externos. La configuración de audio para los altavoces principales es distinta que para los altavoces internos del producto. -
Página 119: Otros Problemas
Otros problemas Aparecen pequeñas partículas en los bordes del producto. Las partículas son parte del diseño del producto. No suponen un defecto del producto. El menú no está disponible. El menú se activa o desactiva dependiendo del modo de Fuente. Cuando intento cambiar la resolución del PC, aparece un El mensaje "Resolución definida no admitida... - Página 120 Otros problemas El sensor IR no funciona. Asegúrese de que la luz del sensor se enciende cuando se presiona un botón del mando a distancia. • Si no se enciende la luz del sensor, apague y vuelva a encender mediante el interruptor de alimentación ubicado en la parte posterior del producto.
- Página 121 P y R Pregunta Respuesta ¿Cómo puedo cambiar la frecuencia? Configure la frecuencia en la tarjeta gráfica. • Windows XP: Vaya a Panel de control → Apariencia y temas → Pantalla → Configuración → Opciones avanzadas → Monitor y ajuste la frecuencia en Configuración del monitor. •...
- Página 122 Pregunta Respuesta • Windows XP: Establezca el modo de ahorro de energía en Panel de control → Apariencia y ¿Cómo puedo establecer el modo de ahorro de energía? temas → Pantalla → Configuración del protector de pantalla o en la configuración de la BIOS del PC.
-
Página 123: Capítulo 13 Especificaciones
Capítulo 13 Especificaciones General Tamaño Nombre del modelo ED65E ED75E Panel Tamaño Clase 65 (163 cm / 64,5 pulgadas) Clase 75 (189 cm / 74,5 pulgadas) Área de visualización 142,848 cm (H) x 80,352 cm (V) 165,024 cm (H) x 92,826 cm (V) Área de visualización... - Página 124 Nombre del modelo DC32E DC40E Panel Tamaño Clase 32 (80,1 cm / 31,5 pulgadas) Clase 40 (101,6 cm / 40,0 pulgadas) Área de visualización 69,84 cm (H) x 39,285 cm (V) 88,56 cm (H) x 49,815 cm (V) Dimensiones (An x Al x Pr) 72,14 x 42,03 x 4,99 cm 90,66 x 52,47 x 4,99 cm Peso (Sin soporte)
- Página 125 Alimentación eléctrica Este producto utiliza de 100 a 240 V. Consulte la etiqueta en la parte posterior del producto, ya que el voltaje estándar puede variar entre los países. Consideraciones Funcionamiento Temperatura: 0 C – 40 C (32 F – 104 F) Humedad: del 10% al 80%, sin condensación medioambientales Almacenamiento...
-
Página 126: Ahorro De Energía
Máx (Señal SOG: no admite encendido) el modo DPM) Indicador de encendido Apagado Parpadeo Encendido Apagado Consumo de energía ED65E 230 W 180 W 253 W Menos de 0,5 W Menos de 0,5 W ED75E 250 W 215 W 275 W DC32E... -
Página 127: Modos De Temporización Predefinidos
Modos de temporización predefinidos ― Este producto sólo puede establecerse en una resolución para cada tamaño de pantalla, con el fin de obtener una calidad de imagen óptima debido a la naturaleza del panel. El uso de una resolución diferente de la especificada puede reducir la calidad de la imagen. Para evitar que esto ocurra, se recomienda seleccionar la resolución óptima especificada para el producto. - Página 128 Resolución Frecuencia horizontal Frecuencia vertical Reloj de píxeles Polaridad sincronizada (kHz) (Hz) (MHz) (H/V) VESA, 800 x 600 37,879 60,317 40,000 VESA, 800 x 600 48,077 72,188 50,000 VESA, 800 x 600 46,875 75,000 49,500 VESA, 1024 x 768 48,363 60,004 65,000 VESA, 1024 x 768...
-
Página 129: Capítulo 14 Apéndice
No se trata de un defecto del producto • Reparaciones hechas por una persona que no sea ingeniero de la empresa de servicios subcontratada o socio comercial de Samsung Electronics Co., Ltd. Limpieza del producto, ajuste, explicación, reinstalación, etc. • Remodelado o reparación del producto por parte del cliente. -
Página 130: Calidad De Imagen Óptima Y Prevención De Desgaste Con Persistencia De Imágenes
Calidad de imagen óptima y prevención de Matriz negra Filtro de color Electrodo común (ITO) desgaste con persistencia de imágenes Calidad de imagen óptima Fuente Drenaje • Debido a la naturaleza de la fabricación de este producto, aproximadamente 1 píxel por millón (1 ppm) puede ser más brillante o más oscuro en el panel. - Página 131 Cómo evitar el desgaste con persistencia de imágenes • Cambio de color de texto normal - Utiliza colores brillantes con un brillo similar. ― La mejor forma de proteger el producto del desgaste con persistencia de imágenes es apagarlo o Intervalo: Cambia el color del texto y del fondo cada 30 minutos configurar el PC o el sistema para que se ejecute un protector de pantalla cuando no se utiliza.
-
Página 132: Licencia
Studio Sound is a trademark of DTS, Inc. ⓒ2012 DTS, Inc. All Rights Reserved. Para obtener más información sobre el Aviso sobre licencias de código abierto, póngase en contacto con el servicio de atención al cliente de Samsung o envíe un mensaje de correo electrónico a oss.request@samsung.com. -
Página 133: Terminología
Terminología 480i/480p/720p/1080i/1080p____ Modo no entrelazado y modo Frecuencia vertical____ El producto Puertos de componentes (verde, HDMI (High Definition Multimedia Interface, interfaz multimedia de alta Cada una de las frecuencias de entrelazado____ El modo no muestra una única imagen muchas azul y rojo)____ Los puertos de definición)____ Se trata de una interfaz exploración anteriores se refiere al entrelazado (exploración progresiva)
