ADVERTENCIA
Esta salida no debe conectarse con cables RJ45 usados para
salidas de audio (no es StudioHub compatible).

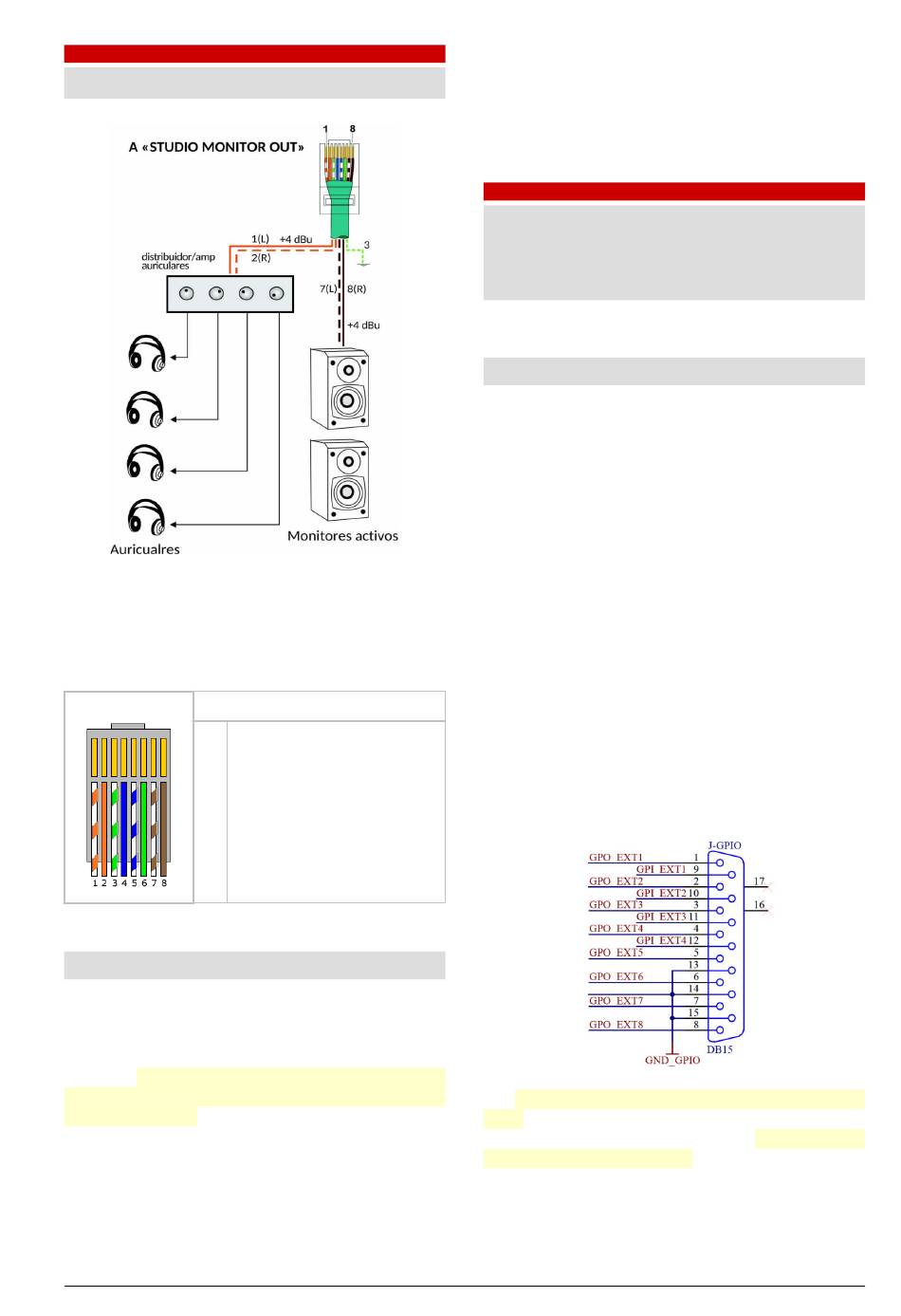

Ilustración 1: Conexión de parlantes y auriculares en Estudio usando
el cable adaptador de fábrica y un distribuidor estándar
La conexión se hace con un cable adaptador "STU-
DIO MONITOR" suministrado de fábrica con la con-
sola. El diagrama de señales es el siguiente:
RJ-45
1
2
3
4
5
6
7
8

2.9 Luz de aire (Studio light)

Hay dos salidas para alimentar luces de señaliza-
ción "En el Aire"; para los estudios A y B. Cada sali-
da entrega 12V / 250mA. Esta tensión permite ma-
nejar hasta 2 carteles de aire de LED's de 12 V de
Solidyne. Para otros modelos de luces de señaliza-
ción, verifique que el consumo del conjunto sea
menor de 250 mA.
La salida GPO-8 también entrega 12V/250mA y se
puede programar para que se accione junto a cual-
quiera de las salidas Tally Light.
Opcionalmente, se pueden usar las salidas GPO 1
a 7 para controlar luces de indicación de aire indi-
www.SolidynePro.com
STUDIO MONITOR OUT
Auriculares Izquierdo (+4 dBu)
Auriculares Derecho
GND
ON-AIR (+14 V)
Talckback a Cabina de Control
VCC + 14 V
Parlantes Izquierdo (+4 dBu)
Parlantes Derecho
*Chasis = GND
Solidyne UNIDEX UX24
viduales de cada micrófono. Estas salidas son de
tipo "open dry" (conmutan entre circuito abierto o
puesta a tierra) por lo tanto requieren de una fuen-
te de alimentación externa y, dependiendo del con-
sumo, un circuito de conmutación (ver a continua-
ción).
ADVERTENCIA
Las salidas para luz de aire están protegidas por un PTC o fu-
sistor, que acciona por temperatura cuando la corriente excede
los 250 mA; cortando la tensión en la salida. Para reestablecer
la tensión, se deberá desconectar la carga (la luz de aire) y revi-
sar la causa del sobre-consumo (excesivo consumo de los
LEDs o cortocircuito)

2.10 GPIO

El conector GPIO (General Purpose Input/Output)
ofrece 4 entradas y 8 salidas que permiten contro-
lar funciones de la consola (GPI) como la activa-
ción de mic; o controlar dispositivos externos
(GPO), como luces de señalización; la computado-
ra Solidyne Audicom o el procesador de audio de
transmisión.
• Los 4 GPI soportan señales de disparo de 5-
15V/150mA (activo alto).
• Los GPO 1 a 7 son de tipo "open drain", so-
portan señales de 5 – 24 V / 250 mA.
• La GPO 8 entrega tensión de 12V hasta 250
mA (activo alto). Puede por ejemplo alimen-
tar un relay.
2.5.10.1 Señales en el conector GPIO
El conector GPIO en el panel trasero UX-24 es tipo
D15 hembra. La distribución de señales en el co-
nector es la siguiente:
Las GPO 1 a 7 pueden trabajar como llaves electró-
nicas y conmutar LEDs directamente conectados a
una fuente de alimentación externa, siempre que el
consumo no exceda 250mA.
La siguiente figura muestra un ejemplo de cone-
xión directa de un brazo de micrófono con luz LED,
usando GPO 1.
Página 11
