Mientras el modo SELECT está activo, la zona del
nombre se muestra celeste en los canales físicos o
violeta en los canales virtuales.
NOTA
Si el modo SELECT está activo, cualquier acción sobre la pan-
talla PROCESS lo cancela. La acción tendrá efecto sobre el ca-
nal que en ese momento estaba seleccionado.
Se puede activar SELECT desde la propia pantalla del proceso,
y elegir otro canal.
La navegación de los parámetros dentro de cada
procesador se hace con el encoder y mediante op-
ciones táctiles. En las explicaciones que siguen, se
detalla para cada caso cuales parámetros maneja el
encoder y cuales son táctiles. El procedimiento para
editar valores usando el encoder es el siguiente:
4.9.1 ECUALIZADOR PARAMÉTRICO
Navegación
Girar para elegir una opción.
El encoder navega en bucle entre las funciones
→ GANANCIA → FRECUENCIA → Q →
Las funciones ON, TYPE y BY-PASS se cambian
tocando directamente la pantalla.

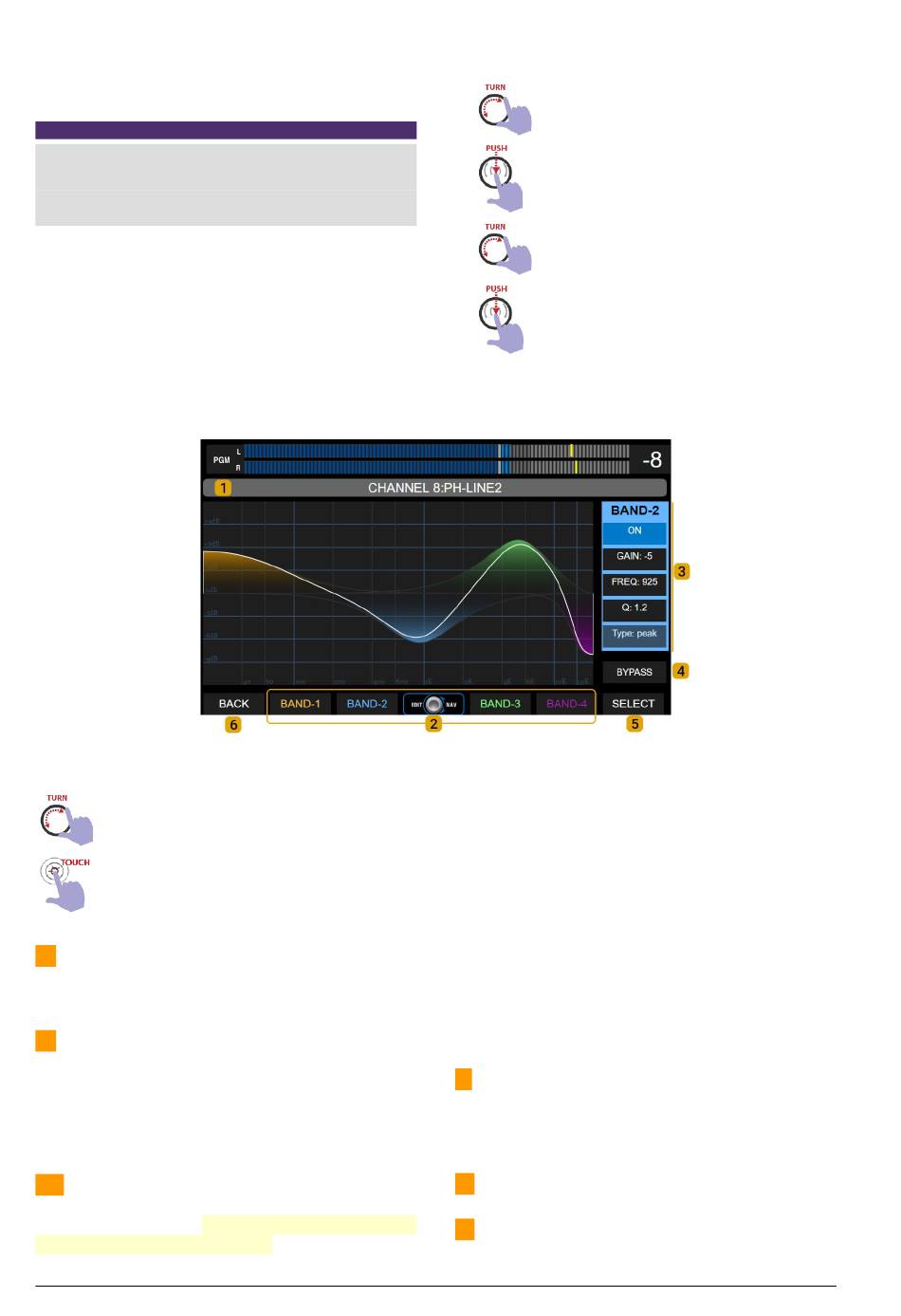

1 – NOMBRE:
Indica número y nombre del canal.
Si es un canal virtual, la zona de nombre se mues-
tra violeta.
2 – BANDAS:
Selección de banda. En pantalla se
muestran los parámetros de una banda a la vez.
Cada banda tiene un color que la identifica en el
gráfico y en la zona de parámetros. Todas las en-
tradas tienen 3 bandas paramétricas; excepto las
entradas MIC-1 a MIC-4 que tienen cuatro bandas.
3 – CONTROLES
. Muestra los parámetros de
una banda de EQ. El color de fondo cambia con la
banda seleccionada. Los ajustes del ecualizador
se pueden guardar en la escena (ver SCENES).
Página 32
Navegación con el encoder
GAIN: Ajusta la ganacia en dB. El rango de ac-
ción es de ± 9 dB.
FREQ: Ajusta la frecuencia de trabajo. Todas las
bandas pueden trabajar de 20Hz a 20KHz.
Q: Ancho de la campana del EQ. Determina la
precisión de la corrección aplicada.
TYPE: Modo de trabajo de la banda. Las banda 1
puede trabajar como peak o low-shelf. Las ban-
das centrales trabajan en modo peak. La banda
4 puede trabajar como peak o hi-shelf. El modo
se conmuta tocando la opción TYPE en pantalla.
ON/OFF: encendido/apagado de la banda. Se
conmuta tocando la opción ON/OFF pantalla.
4 – BY-PASS:
zación. El control bypass también aparece en la
pantalla PROCESS. Se conmuta tocando BY-PASS
en la pantalla.
5 – SELECT:
6 – BACK:
Solidyne UNIDEX UX24
Girar para elegir una opción.
Pulsar sobre la opción para entrar en
modo edición.
Girar para cambiar el valor. El gráfico y el
audio cambian en tiempo real a medida
que cambia el valor.
Pulsar el encoder para confirmar el nuevo
valor. Al hacerlo, el encoder vuelve al
modo de navegación.
Deshabilita toda la etapa de ecuali-
Activa el modo selección de canal.
Retorna a la pantalla anterior.
