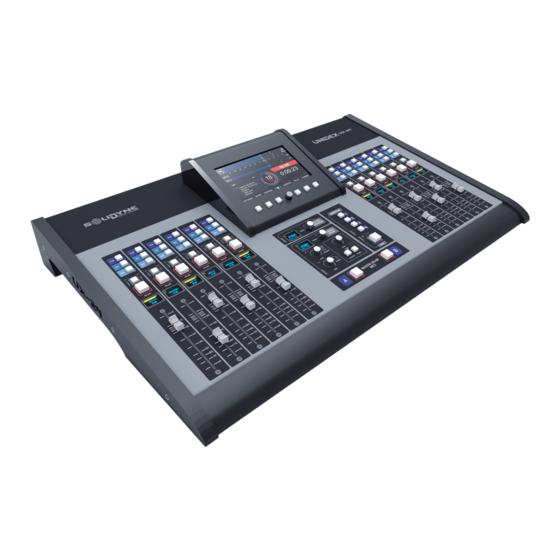

Solidyne UNIDEX UX24 Manual Del Usuario

Ocultar thumbs Ver también para UNIDEX UX24:

Publicidad

Enlaces rápidos

Descargar este manual

Publicidad

loading

Manuales relacionados para Solidyne UNIDEX UX24

Resumen de contenidos para Solidyne UNIDEX UX24

  • Página 2 Página 2 Solidyne UNIDEX UX24 www.SolidynePro.com...

  • Página 3: Tabla De Contenido

    3.3.4 Configurar salidas......................................17 3.3.5 Configuración del canal....................................18 3.3.6 AJUSTE DEL RECHAZO....................................18 3.4 UDX TEL+BT..................................19 3.5 UDX USB.................................... 19 3.5.1 Conexión.......................................... 19 3.5.2 Configuración de entradas..................................... 19 3.5.3 Configuración de salidas....................................19 www.SolidynePro.com Solidyne UNIDEX UX24 Página 3...
  • Página 4 6.3 CONTROL REMOTO................................44 6.3.1 Configuración........................................44 6.3.2 Canales de micrófono y línea..................................44 6.3.3 Canales TELCO........................................ 44 6.4 PROCESOS..................................45 Descargar diagramas....................................... 46 Descargar guías rápidas de instalación.................................. 46 SECCIÓN 8 ESPECIFICACIONES TÉCNICAS..................47 Página 4 Solidyne UNIDEX UX24 www.SolidynePro.com...

  • Página 5: Sección 1 Descripción General

    1.1 Concepto En un nivel de uso avanzado, el nivel de flexibilidad es total: La línea de consolas de mezcla Solidyne UNIDEX fue dise- • Una entrada se puede asignar a cualquiera de los ñada para cumplir con las necesidades de operación y de los 12 atenuadores físicos, o de los 12 atenua-...

  • Página 6: Salidas

    4 digitales USB (estéreo): El computador conecta- 1.2.6 Bahías de monitoreo StudioBox do por USB a la UX24 cuenta con cuatro dispositi- Los accesorios Solidyne StudioBox HD3 y HD5 (opcio- vos de reproducción USB. Soporta ASIO 3.0 Estas nales) concentran las conexiones de monitoreo dentro entradas cuentan con ecualizador paramétrico de...

  • Página 7: Sección 2 Conexiones

    2.2.1 Kits de cables pre-armados UX24 tiene un CPU interno que debe ser apagado de ma- Solidyne provee (opcionalmente) kits de cables y adap- nera segura. La opción de apagado se accede desde el tadores pensados para realizar la conexión de la consola sector STATUS en la pantalla principal, tocando el sím-...

  • Página 8: Panel Trasero

    Cada conector RJ45 UNIDEX corresponde a una entrada Las entradas tipo UNIDEX son entradas de audio es- y contiene la señales balanceadas izquierda y derecha. peciales que manejan otros tipos de señales (POE y Página 8 Solidyne UNIDEX UX24 www.SolidynePro.com...

  • Página 9: Entradas Analógicas Balanceadas

    En este caso la conexión se realiza usando cables adap- adaptadores UDX para líneas telefónicas, por ejemplo, tadores de Solidyne (o de otro fabricante compatible con usan salidas no balanceadas mono para envió de señal la marca StudioHub de AngryAudio).

  • Página 10: Dante - Aes67 (Opcional)

    .com/DW/Solidyne_UsbAudio.zip Ejecute el instalador y siga las instrucciones. Una vez instalado el controlador, Windows muestra cua- tro dispositivos Solidyne USB de salida, y cuatro disposi- tivos Solidyne USB de entrada. Los dispositivos Windows USB de salida (Solidyne USB- OUT) en la consola corresponden a las entradas USB-1;...

  • Página 11: Streaming (Transmisión Y Recepción)

    2.3.11 Streaming (transmisión y recepción) Las bahías de monitoreo Solidyne StudioBox HD3 y HD5 (opcionales) manejan hasta cinco auriculares (HD5) y los parlantes monitores del Estudio, entre otras facilida- Conector Ethernet para streaming. La consola tiene des (3.6 – StudioBox HD3 y HD5).

  • Página 12: Monitoreo En Cabina De Control

    ; para los estudios A y “EN EL AIRE” B. Cada salida entrega 12V / 250mA. Pueden conectarse hasta 2 luces de aire Solidyne LA100. Para otras marcas, verifique que el consumo del conjunto sea menor de 250 mA. Imagen 10: D5 hembra GPIO La salida GPO-8 también entrega 12V/250mA y se puede...

  • Página 13: Silenciar Micrófono (Uso De Gpi)

    4 Tierra Azul Opcionalmente, UX24 se entrega con los cables adapta- 5 Reservado Azul / Blanco dores necesarios, provistos por Solidyne. En los siguien- 6 NC Verde tes enlace se detallan todas las opciones de cables dis- 7 -15 (opcionalmente) Marrón / Blanco...

  • Página 14: A Xlr Balanceado

    MICRÓFONO RJ45 hembra en la UX24 canal IZQUIERDO usan solo el de la conexión balanceada. Solidyne provee los cables SOL-M25/1XLRF y SOL- M12/1XLRF para conexión de micrófonos (un único XLR conectado al canal izquierdo). 2.5.4.3 A Plug TRS balanceado ¡ATENCIÓN!

  • Página 15: Sección 3 Adaptadores Externos Unidex

    UDX 2MIC cuenta con atenuación de 10dB conmutable mediante dip-swi- tchs. Las llaves etiquetadas A y B con- mutan la atenuación para las entradas A y B respectivamente (las llaves centrales no estás co- nectadas). www.SolidynePro.com Solidyne UNIDEX UX24 Página 15...

  • Página 16: Configuración Del Canal

    UDX 2TEL se conecta a la consola usando dos cables estándar STP RJ45 en ambos extremos conectados pin a pin (Solidyne SOL-P50 o SOL-P25). • La salida TO UNIDEX INPUT se conecta a una entra- da UNIDEX (entradas UNIDEX de la 1 a la 4).

  • Página 17: Conexión A Líneas Telefónicas

    (envíos) y de los canales. 3.3.3 Configurar entradas De fábrica, la consola UNIDEX UX24 tiene escenas pre- configuradas para conectar adaptadores UDX 2TEL o 2TEL-P a la entrada UNIDEX 1 y la salida UNBAL 5.

  • Página 18: Configuración Del Canal

    3.3.5 Configuración del canal ¡ATENCIÓN! PARA SALVAR LA CONFIGURACIÓN DE MANERA DEFI- NITIVA, GUARDAR LA ESCENA ACTUAL. En la Sección 7 – Diagramas y anexos puede des- cargar la Guía Rápida de Instalación (PDF) Página 18 Solidyne UNIDEX UX24 www.SolidynePro.com...

  • Página 19: Udx Tel+Bt

    En la Sección 7 – Diagramas y anexos puede descargar la Guía Rápida de Instalación (PDF). 3.5 UDX USB Este adaptador permite conectar una computadora, vía USB, a una entrada y una salida AES3. 3.5.1 Conexión 3.5.3 Configuración de salidas www.SolidynePro.com Solidyne UNIDEX UX24 Página 19...

  • Página 20: Configuración Del Canal

    3.5.4 Configuración del canal 3.6 StudioBox HD3 y HD5: monitoreo en el Estudio Los módulos para monitoreo en Estudio Solidyne Studio HD5 y HD3, resuelven el envío de todas las señales de monitoreo hacia el estudio. Imagen 15: Solidyne Studiobox HD5 y HD3 3.6.1 Conexionado...

  • Página 21: Operación De Las Studiobox

    3.6.2 Operación de las studiobox Sobre los auriculares en el Estudio El accesorio Solidyne HD5 maneja hasta cinco auricula- res con controles de nivel independientes. HD3 permite conectar hasta 3 auriculares y cuenta con dos perillas de nivel. Los auriculares 2 y 3 son gemelos;...
  • Página 22 PAGINA EN BLANCO Página 22 Solidyne UNIDEX UX24 www.SolidynePro.com...

  • Página 23: Sección 4 Puesta En Marcha Y Ruteo

    MIC-4 MIC 4 arranque la opción BASIC o EXPERT. MIC-5 UDX5 UNIDEX5-L MIC-6 UDX5 UNIDEX5-R Para más detalles ver 4.9 SETTINGS/USERS. PH-LINE1 TELCO UNIDEX1-L PH-LINE2 TELCO UNIDEX1-R IN-ST9 LINE STEREO BAL 9 www.SolidynePro.com Solidyne UNIDEX UX24 Página 23...

  • Página 24: Pantalla Settings

    CUE/SELECT y visualizar la control ganancia. la entrada asignada a ese canal. El encoder navega El indicador de nivel muestra el valor pico en dBfs. siempre el listado de entradas, aún cuando SELECT se encuentre activado. Página 24 Solidyne UNIDEX UX24 www.SolidynePro.com...

  • Página 25: Settings: Outputs

    La siguiente tabla muestra la PGM, REC, AUX, VBUS; CUE; STUDIO HEADPHONES; TA- asignación de entradas predeterminada para las salidas LKBACK; MIC-1; MIC-2; MIC-3; MIC-4 y entradas UDX-1 en modo mix-minus: a UDX-8. www.SolidynePro.com Solidyne UNIDEX UX24 Página 25...

  • Página 26: Sys Config

    El streaming toma la señal de PROGRAMA, copia de la el nivel cambiará a la posición actual del atenuador. señal presente en la salida AES-1 PGM, tanto para la su- bida a servidores Icecast/Shoutcast como para el stream RTP. Página 26 Solidyne UNIDEX UX24 www.SolidynePro.com...

  • Página 27: Up-Stream (Tx)

    QUALITY: Bitrate MP3 o frecuencia de muestreo PCM. GPO: Habilita el envío de señales de luz de aire (tally li- ght) vía TCP/IP para equipos Solidyne compatibles. Hay dos líneas de datos que envían las señales de: Estudio A y B (líneas 1 y 2 respectivamente) Estudio B y A (orden invertido) A+B (la señal se activa en ambas líneas cualquiera...

  • Página 28: Network (Streamig Module)

    Si la consola inicia en nivel EXPERT, solo quedan bloqueadas las funciones que requieren nivel ADMIN. 4.10 AoIP Los modelos UNIDEX UX24/A67 cuentan el módulo DANTE. En ese caso, esta pantalla muestra información Imagen 28: Configuración de GPIO de la configuración y estado de la red DANTE. La red se configura desde el software DANTE CONTROLLER.

  • Página 29: Sección 5 Operación

    LAN. margen de sobrecarga, y la salida puede llegar a recorte antes de que el indicador de nivel lo muestre. www.SolidynePro.com Solidyne UNIDEX UX24 Página 29...

  • Página 30: Canales

    Internet. También hay un ajuste manual. Para más deta- lles consultar 4.6 - SYS CONFIG UNIDEX UX24 es una consola de 24 canales. El gabinete principal presen- 5 CONTADOR EN-EL-AIRE ta 12 canales “de hardware”...

  • Página 31: Sección De Monitoreo

    Cuando se utiliza un micrófono en la Cabina de Control, de órdenes talk-back y los grupos de intercomunicación. se puede configurar que la salida de parlantes de control sea silenciada al activar ese micrófono (ver 5.6 Pantalla de Canal – Item 8). www.SolidynePro.com Solidyne UNIDEX UX24 Página 31...

  • Página 32: Pantalla Monitor

    STUDIO HEADPHONES Nivel de señal para auriculares en la salida “Studio Mo- nitor” (panel trasero). La salida para auriculares está pensada para conectar un distribuidor de auriculares. Imagen 35: Selección de fuente de monitoreo Página 32 Solidyne UNIDEX UX24 www.SolidynePro.com...

  • Página 33: La Función Select

    El modo selección también se cancela cuan- do se modifica un parámetro en el canal seleccio- El modo SELECT se activa en tres condiciones: nado. www.SolidynePro.com Solidyne UNIDEX UX24 Página 33...
  • Página 34 3 ATENUADOR PRINCIPAL (FADER) los canales físicos, el nombre se muestra en la pantalla OLED del canal. Representa al atenuador físico y cumple su misma fun- ción, cambiando el nivel de la señal en los buses. Página 34 Solidyne UNIDEX UX24 www.SolidynePro.com...
  • Página 35 El perfil ADMIN puede (encendido) o inhabilitada (apagado). acceder a la configuración tocando SETTINGS. CUE SOLO y CUE AUTO OFF Son acciones comunes a todos los modo de canal. www.SolidynePro.com Solidyne UNIDEX UX24 Página 35...

  • Página 36: Telco - Comunicaciones

    En la lista aparecerá SOLIDYNE BTM641. 7 HOLD/HANG UP: Este icono tiene doble función. Conectarse a SOLIDYNE BTM641. El teléfono que- • Cuando ingresa un llamado, permite tomar la lí- da vinculado vía Bluetooth a la consola.

  • Página 37: Operación De Telco

    En el teléfono, se puede editar el nombre predeterminado Al soltar el botón CUE, vuelve al estado previo (la “Solidyne BTM641” accediendo a la configuración de los función talkback no cambia el estado de CUE). dispositivos Bluetooth. Esta función varía según la versión Con CUE encendido escuchamos a la quién está...

  • Página 38: Ecualizador Paramétrico

    En las expli- caciones que siguen, se detalla para cada caso cuales parámetros maneja el encoder y cuales son táctiles. 6 BACK: Retorna a la pantalla anterior. Página 38 Solidyne UNIDEX UX24 www.SolidynePro.com...

  • Página 39: Filtros Pasa-Alto / Pasa-Bajo

    ATTENUATION: Atenuación aplicada a la señal 5 Gain reduction: Muestra la reducción de nivel apli- cuando acciona la compuerta. cada, en dB. STYLE: Esta opción cambia el tiempo de recupera- ción entre valores preestablecidos. www.SolidynePro.com Solidyne UNIDEX UX24 Página 39...

  • Página 40: Escenas Y Usuarios

    Página 40 Solidyne UNIDEX UX24 www.SolidynePro.com...
  • Página 41 RENAME: Permite cambiar el nombre a la escena selec- cionada. Si la consola se está operando en el perfil BA- Imagen 40: Intercambiar canales SIC, esta opción aparece inhabilitada. www.SolidynePro.com Solidyne UNIDEX UX24 Página 41...

  • Página 42: Virtual Mixer

    BACK. 5.11 VIRTUAL MIXER UNIDEX UX24 maneja 12 canales virtuales en su modelo estándar, o 6 cuando está equipada con la extensión de atenuadores UDX6. La pantalla VIRTUAL MIXER permite comandar los cana- les virtuales en todas sus funciones.

  • Página 43: Sección 6 Control Remoto Web

    Se detallan a continuación las pantallas que pre- sentan mayores diferencias. 6.2 WEB USER Permite conmutar el usuario para el controlador web, con independencia del usuario establecido en el har- dware UX24. www.SolidynePro.com Solidyne UNIDEX UX24 Página 43...

  • Página 44: Control Remoto

    6.3.2 Canales de micrófono y línea la consola. En cada canal se replican los controles disponibles en la superficie UX24. Las operaciones que se hagan en el con- trolador WEB se reflejan en la consola. Página 44 Solidyne UNIDEX UX24 www.SolidynePro.com...

  • Página 45: Procesos

    El uso es si- leccionada, cambian los procesadores disponibles. Para milar al descripto para la pantalla a bordo de la UX24 mas detalles ver 5.9 - Procesos de audio. (ver 3.7 Procesos de audio). www.SolidynePro.com Solidyne UNIDEX UX24 Página 45...

  • Página 46: Descargar Diagramas

    Los siguientes enlaces están disponibles en el sitio web: http://www.solidynepro.com/unidex-V Descargar diagramas Recomendación general para la puesta a tierra de la emisora http://solidynepro.com/descargas/productos/Grounding_recomendations.jpg Mapa de entradas y salidas en UNIDEX UX24 http://solidynepro.com/descargas/productos/UX24_Quickguide_Inputs_and_Outputs_features.pdf DANTE/AES67 – Ejemplo de implementación http://www.solidynepro.com/descargas/productos/UNIDEX_UX24-A67_Dante_ESP.pdf Mapa de escenas predeterminadas http://solidynepro.com/descargas/productos/UX24_Quickguide_Default_scenes_routing.pdf...

  • Página 47: Sección 8 Especificaciones Técnicas

    Controlador ASIO 2.2 (soporta reproducción simultánea en ASIO y WDM) • Soporta aplicaciones hosts VST de 32-bit y 64-bit ASIO para correr plug-ins en tiempo real. • Soporta multi-cliente (más de una aplicación ASIO en paralelo) • Windows 10/8/7 (32 & 64 bits) www.SolidynePro.com Solidyne UNIDEX UX24 Página 47...
  • Página 48 Dimensiones de embalaje: 850 mm x 610 mm x 270 mm • Peso: UX24= 8 Kg Adaptadores UDX: 0,33 Kg cada unidad Kit cables RJ45: 4 Kg Con embalaje UX24 + Cables= 15 Kg Página 48 Solidyne UNIDEX UX24 www.SolidynePro.com...
