Conexiones

Conexión del reproductor
Siga los pasos 1 a 4 para conectar y ajustar los valores del reproductor.
Antes de comenzar, desactive la alimentación, compruebe que dispone de todos los accesorios
suministrados e inserte las pilas en el mando a distancia (página 14).
Notas
• Enchufe los cables firmemente para evitar ruidos no deseados.
• Consulte el manual de instrucciones suministrado con los componentes que va a conectar.

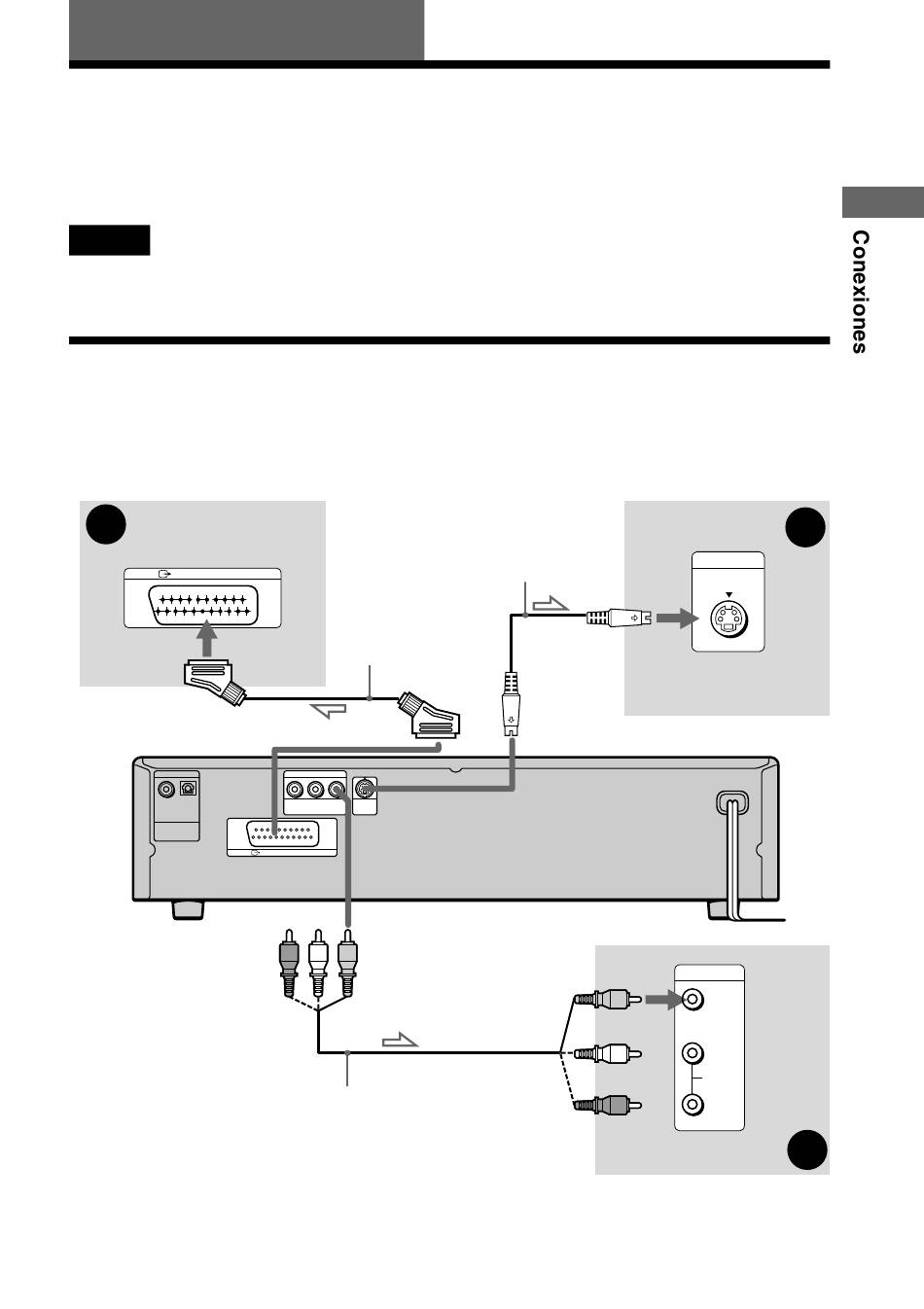

Paso 1: Conexión de cables de vídeo
Conecte este reproductor al monitor de TV, al proyector o al amplificador (receptor) de AV
mediante un cable de vídeo. Seleccione un ejemplo de conexión, de A a C, según la toma de
entrada del monitor de TV, del proyector o del amplificador (receptor) de AV.
A
LINE ( RGB ) -TV
TV
COAXIAL OPTICAL
PCM/DTS/MPEG/
DOLBY DIGITAL
DIGITAL OUT
l: Flujo de señales
Cable SCART
(EURO AV) (no
suministrado)
R – AUDIO – L VIDEO
S VIDEO
LINE OUT
OUT
LINE ( RGB ) – TV
(amarillo)
Cable de audio/vídeo (suministrado)
Cable S VIDEO
(no suministrado)
Reproductor de CD/DVD
TV, proyector, amplificador
(receptor) de AV
C
INPUT
S VIDEO
TV, proyector,
amplificador (receptor)
de AV
INPUT
VIDEO (amarillo)
L
AUDIO
R
B
