2.2. Dispositivo de medición
IEPE-
Suministro
Sensor
ID

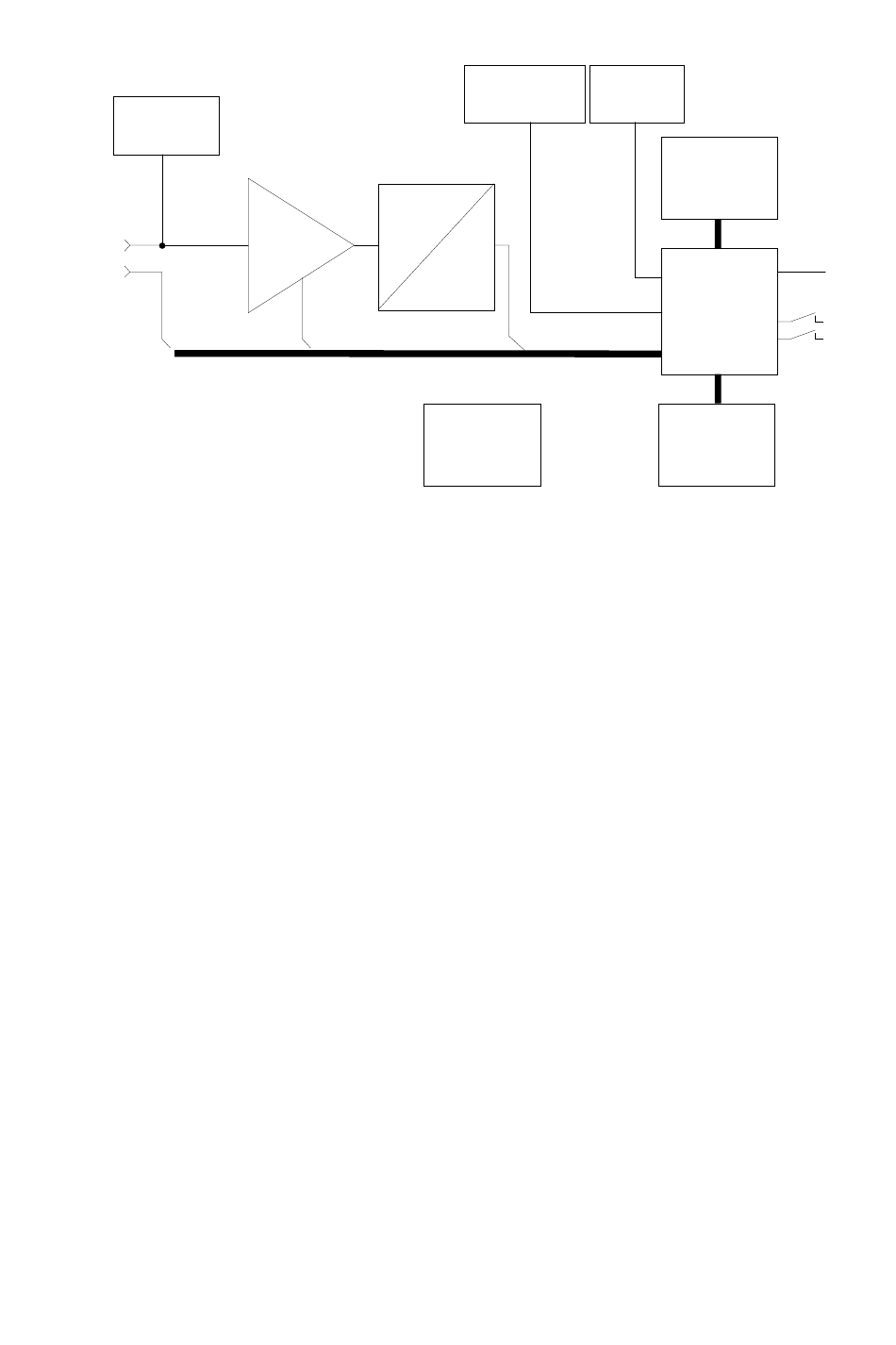

Imagen 2: Conmutador de bloque
La imagen muestra el diagrama de Bloques.El PCE-VM 25 suministra el sensor IEPE
con corriente constante de con 2 mA. Sobre la salida de sensor, hay una tensión
alterna proporcional a la aceleración de vibración medida, que se amplifica en el
dispositivo de tal manera que el control es óptimo. La conmutación de amplificación
se efectúa automáticamente. El convertidor analógico y digital es un convertidor
sigma-delta con resolución de 24 bit.
Los restantes procesamientos de señal como por ejemplo el filtrado, la integración
(para el cálculo de la velocidad y el recorrido de la aceleración), así como la figuración
de valores efectivos y de valor máximo se efectúa a través del software en el
microcontrolador. Este se ocupa del funcionamiento de la pantalla gráfica, el
termómetro infrarrojo y el sensor de revoluciones, así como de la comunicación USB
y el almacenamiento de los valores medidos

3. Rangos de medida

3.1. Valores de medición medibles
El PCE- VM 25 puede indicar magnitudes de vibración, aceleración, velocidad y recorrido.
Velocidad y recorrido se generan a través de integración única o doble mediante la señal de
aceleración del sensor. Además se pueden seleccionar diferentes rangos de frecuencia. El
rango de indicación se distingue según que tamaño se seleccione, para garantizar que el
valor efectivo no varíe en bajas frecuencias. La siguiente tabla enseña los modos de
indicación.
A
Ampli.
de prog.
Sensor de
Termómetro
infrarrojo
D
Alimentación
5
revoluc.
Pantalla
Micro-
controlador
Memoria
USB
Teclas
