20 | Montaje de los perfiles guía
Montaje de los perfiles guía en los soportes
▶ Montar los perfiles guía premontados [2] con tornillos M8 × 20 [1] en
los soportes. No apretar los tornillos todavía, para que los perfiles
guía se puedan alinear.
6720647803-29.1T

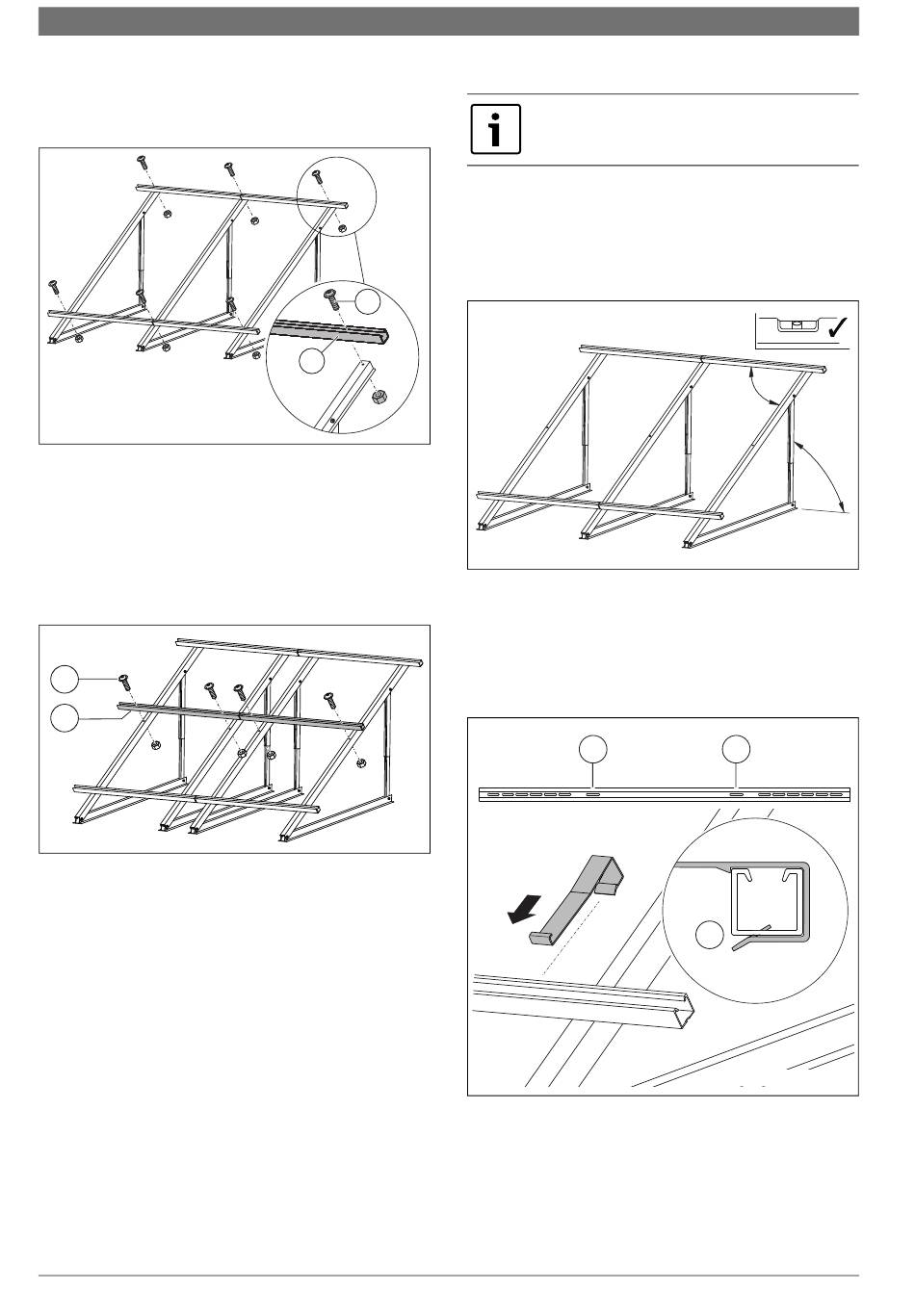

Fig. 46 Montaje de los perfiles guía (aquí: 2 colectores verticales)
7.3 Montaje de perfiles guía adicionales (accesorio)
Mediante el montaje de los perfiles guía adicionales, el sistema de
montaje para el colector vertical puede alojar cargas elevadas
( cap. Cargas admisibles, pág. 5).
▶ Montar los perfiles guía adicionales [2] en el orificio central de los
soportes. No apretar los tornillos [1] todavía, para que los perfiles
guía se puedan alinear.
1
2
Fig. 47 Montaje de perfiles guía adicionales (aquí: 2 colectores
verticales)
6 720 816 724 (2017/03)
7.4
▶ Alinear los perfiles guía en horizontal y a una distancia adecuada.
▶ Alinear entre sí los perfiles de guía superior e inferior lateralmente.
▶ Comprobar perpendicularidad. Medir las diagonales o colocar p. ej.,
▶ Apretar los tornillos M8.
1
2
Fig. 48 Alinear los perfiles guía y los soportes
7.5
Utilizar los dos agujeros ovalados interiores [1] del perfil guía para el
montaje de los dos seguros antideslizamiento.
▶ Empujar el seguro antideslizamiento por el perfil guía y dejar que
6720647803.30-2.ST
Fig. 49 Montar el seguro antideslizamiento
Alinear los perfiles guía
Para el montaje del colector posterior es importante que
los perfiles guía estén alineados con precisión.
Utilizar un nivel de burbuja.
un listón en los extremos de los perfiles guía.

Montar el seguro antideslizamiento

encaje en el agujero ovalado [2].
1
90°
90°
6720647803-31.1T
1
2
6720647803-31.1T
FT226-2
