07/06 AWA2528-2105
Montageanweisung
Installation Instructions
Notice d'installation

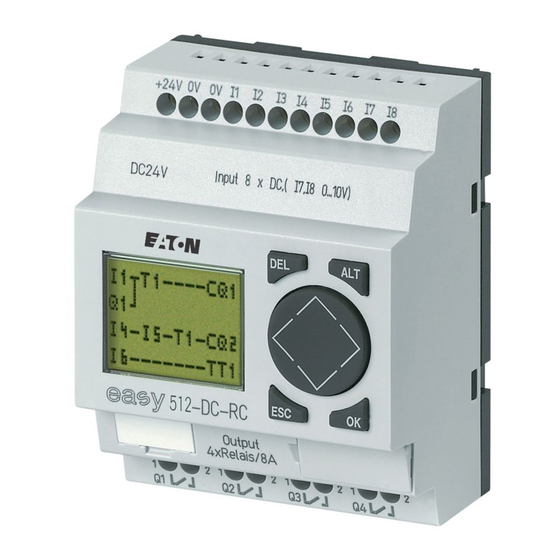

EASY512-...-...
EASY719-...-RC...,
EASY721-...-TC...
EASY618-...-RE,
EASY620-DC-TE
EASY200-EASY,
EASY202-RE
A
DE L
ALT
ESC
OK
DE L
ALT
ESC
OK
For Easy512 Sales and Support call KMparts.com (866) 595-9616
Istruzioni per il montaggio
Instrucciones de montaje
Инструкция по монтажу
AWB2528-1508...
A
Lebensgefahr durch elektrischen Strom!
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgen-
den beschriebenen Arbeiten ausführen.
Die Stromversorgungsgeräte sind Einbaugeräte.
Beachten Sie für die Installation der Geräte die
länderspezifischen Vorschriften.
Electric current! Danger to life!
Only skilled or instructed persons may carry out the
following operations. The power supply units are
mounting devices. The national regulations/
specifications must be observed for the installation
of the devices.
Tension électrique dangereuse !
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après. Les blocs d'alimentation
sont des appareils faisant partie intégrante d'une
installation. Veuillez respecter les normes de mise en
œuvre spécifiques aux différents pays.
Tensione elettrica: Pericolo di morte!
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate. Gli alimentatori
sono unità per montaggio interno. Per l'installazione
degli apparecchi è necessario rispettare le normative
specifiche di ciascun paese.
¡Corriente eléctrica! ¡Peligro de muerte!
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas. Las fuentes de
alimentación son aparatos de montaje. Para la
instalación de los aparatos han de tenerse en cuenta
las normativas/especificaciones a nivel local.
Электрический ток! Опасно для жизни!
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
Блоки питания являются монтажными
устройствами. Перед выполнением монтажных
работ необходимо ознакомиться с местными
нормативами и правилами, а также
техническими характеристиками устройств.
1/12
Publicidad
Manuales relacionados para Moeller EASY512 Serie
Resumen de contenidos para Moeller EASY512 Serie
- Página 1 07/06 AWA2528-2105 Montageanweisung Istruzioni per il montaggio Installation Instructions Instrucciones de montaje Notice d’installation Инструкция по монтажу EASY512-…-… Lebensgefahr durch elektrischen Strom! Nur Elektrofachkräfte und elektrotechnisch EASY719-…-RC…, unterwiesene Personen dürfen die im Folgen- den beschriebenen Arbeiten ausführen. EASY721-…-TC… Die Stromversorgungsgeräte sind Einbaugeräte. Beachten Sie für die Installation der Geräte die EASY618-…-RE, länderspezifischen Vorschriften.
- Página 2 Standardanschluss, Eingänge – Standard connection, inputs – Raccordement standard, entrées – Collegamento standard, ingressi – Conexión estándar, entradas – Стандартное подсоединение, вводы EASY5…-AB-…C… EASY5…-AC-…C… 1 f 14 V AC 1 f 79 V I1–I6 = 0.25 mA 115 V I1–I6 = 4 mA 24 V 1 f 9.5 V DC I1–I6 = 0.5 mA 230 V 1 f 7 V AC...
- Página 3 EASY7…-AB-…C… EASY7…-AC-…C… 1 f 79 V 1 f 15 V I1–I6, I9 –I12 = 0.25 mA 115 V I1–I6, I9, I10 = 4 mA 24 V I1–I6, I9 –I12 = 0.5 mA 230 V I7, I8, I11,I12 = 2 mA 24 V I7, I8 = 4 mA 115 V 0 F 40 V 0 F 5 V...
- Página 4 EASY6…-AC-…E 264 V R1–R12 = 0.5 mA 230 V 0.25 mA 115 V 1 f 79 V 0 F 40 V > 1 A 0.5 – 0.7 Nm = 115/230 V h 50/60 Hz (85 – 264 V h) = 70 mA 115 V 35 mA 230 V 3.5 mm E+ E–...
- Página 5 Standardanschluss, Ausgänge – Standard connection, outputs – Raccordement standard, sorties – Collegamento standard, uscite – Conexión estándar, salidas – Стандартное подсоединение, выводы Relais-Ausgänge – Relay outputs – Sorties à relais – Uscite a relè – Salidas con relé – Выводы реле EASY5…-…-R…...
- Página 6 Transistor-Ausgänge – Transistor outputs – Sorties à transistors – Uscite a transistor – Salidas de transistor – Выводы транзистора EASY5…-DC-TC… +... V Q1 Q2 Q3 Q4 24 V H 0.5 A 0.5 A 5 W/24 V H 0 V H f 2.5 A +24 V H 20.4 –...
- Página 7 Anschluss – Connection – Raccordement – Collegamento – Conexión – Соединение Zentrale Erweiterung Central expansion Extension centralisée Espansione locale Ampliación centralizada Центральное расширение EASY-LINK-DS EASY7…-…-… EASY6…-…-RE/-TE EASY202-RE EASY200-EASY Dezentrale Erweiterung Remote expansion Extension décentralisée Espansione remota Ampliación descentralizada Дистанционное расширение EASY-LINK-DS E+ E–...
- Página 8 Zentrale Erweiterung – Central expansion – Extension centralisée – Espansione locale – Ampliación centralizada – Центральное расширение Einbau , Ausbau Geräte müssen spannungsfrei sein! Fitting , removing Devices must be de-energized! Montage , démontage Assurer la mise hors tension des appareils ! Montaggio , smontaggio Gli apparecchi non devono essere alimentati!
- Página 9 Schnittstelle EASY-PC-CAB a/Speichermodul EASY-M-32K b EASY-PC-CAB interface a/EASY-M-32K memory card b Interface EASY-PC-CAB a/carte mémoire EASY-M-32K b Interfaccia EASY-PC-CABB a/scheda di memoria EASY-M-32K b Interface EASY-PC-CAB a/tarjeta de memoria EASY-M-32K b EASY-PC-CAB a/ EASY-M-32K b Интерфейс Карта памяти EASY-M-8K, EASY-M-16K: Nur lesen, nicht schreiben! Only read, not write! Lecture uniquement, pas d’écriture !
- Página 10 Montage – Fitting – Montaggio – Montaje – Монтаж auf 35-mm-Hutschiene on 35 mm top-hat rail sur profilé-support 35 mm su guida DIN 35 mm sobre guía semétrica de 35 mm на 35-мм шляповидной шине auf Montageplatte (waagerecht) on mounting plate (horizontal) sur plaque de montage (horizontal) su piastra di montaggio (orizzontale) sobre placa de montaje (horizontal)
- Página 11 Einbaulage – Mounting position – Position de montage – Posizione di montaggio – Posición de montaje – Положение установки mit Hutschiene (waagerecht und senkrecht) with top-hat rail (horizontal and vertical) sur profilé chapeau (horizontale et verticale) su guida DIN (orizzontale e verticale) sobre carril (horizontal y vertical) со...
- Página 12 Размеры и веса 10.75 47.5 35.75 56.5 71.5 16.25 16.25 107.5 35.5 12/12 Moeller GmbH, Industrieautomation, D-53105 Bonn Änderungen 07/06 AWA2528-2105 Doku/Eb © 2004 by Moeller GmbH vorbehalten Printed in Germany (05/07) For Easy512 Sales and Support call KMparts.com (866) 595-9616...
