Operator's manual
GB
Please read the operator's manual carefully and make sure
you understand the instructions before using the machine.
Manual de
ES
instrucciones
Lea detenidamente el manual de instrucciones y asegúrese
DC 3300
de entender su contenido antes de utilizar la máquina.
Bedienungsanweisung
DE
Lesen Sie die Bedienungsanweisung sorgfältig durch und
machen Sie sich mit dem Inhalt vertraut, bevor Sie das
Gerät benutzen.
GB ES DE FR
Manuel d'utilisation
FR
Lire attentivement et bien assimiler le manuel d'utilisation
avant d'utiliser la machine.
HUSQVARNA CONSTRUCTION PRODUCTS

Publicidad

Tabla de contenido
loading

Manuales relacionados para Husqvarna DC 3300

Resumen de contenidos para Husqvarna DC 3300

  • Página 1 Manual de instrucciones Lea detenidamente el manual de instrucciones y asegúrese DC 3300 de entender su contenido antes de utilizar la máquina. Bedienungsanweisung Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
  • Página 2 Contents - English...

  • Página 3: Tabla De Contenido

    Contents English Contents Key to symbols 4 Safety Instructions 5 Introduction 6 Transportation 6 Storage 6 What is what 7 Operation (dry use) 11 Operation (wet use) 12 Troubleshooting 13 Maintenance 14 Technical data 15 English -...

  • Página 4: Key To Symbols

    Key to symbols Key to symbols The symbols below are used on the machine and in this Operator’s Manual. It is important that the user under- stands the signifi cance of these in order to work with the machine safely. Please read the operator’s manual Inspection and/or maintenance should carefully and make sure you under-...

  • Página 5: Safety Instructions

    Should the user fail to comply with workshop for repair. these, Husqvarna Construction Products Sweden AB or its representatives are free • Do not use a rolled up extension cord.

  • Página 6: Introduction

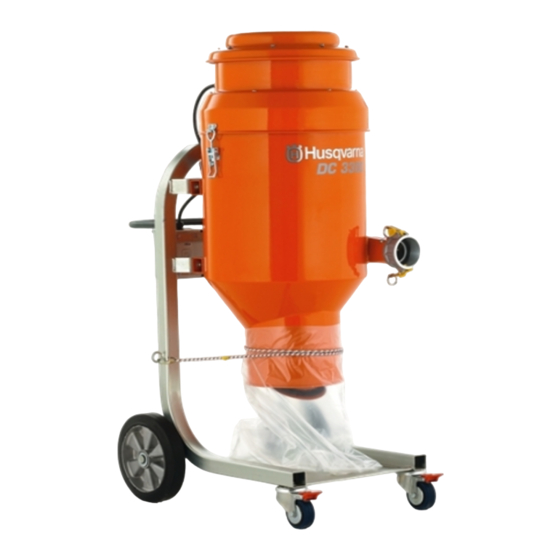

    This manual covers the Husqvarna DC 3300 dust col- lector/ vacuum unit. It is extremely important all users be familiar with the contents of this manual before com- mencing operation of either machine.

  • Página 7: What Is What

    What is what What is what 7. Elastic strap 1. Vacuum motor housing & secondary fi lter housing 8. Collection cone 2. Large toggle latch 9. Filter shaker motor 3. Inlet/hose attachment 10. Primary fi lter housing 4. Dust collection bag 11.
  • Página 8 What is what Diagram 1 Diagram 3 1. Filter sock platform 2. Filter sock platform rubber seal 3. Filter coil/spring 1. Rear handle 4. Filter sock 2. Filter shaker motor 3. Filter shaker control 4. Power outlet (USA only) 5. Control box 6.
  • Página 9 What is what Diagram 5 Dust fl ap closed Diagram 5 Diagram 6 Dust fl ap open Collection cone Spring Diagram 6 Diagram 7 Collection cone Dust fl ap open Diagram 7 Diagram 8 1. Filter sock rack 2. Attachment nut 3.
  • Página 10 What is what Diagram 9 Filter sock platform Filter seal - inner Diagram 9 Diagram 10 1. Primary fi lter (sock) 2. Filter seal - outer 3. Filter clamp Diagram 10 Control Box The control system consists of two switches: 1.

  • Página 11: Operation (Dry Use)

    Operation (dry use) Operation (dry use) Changing the dust bags. Once the dust bag has collected around 20 kg of dust, to avoid lifting hazards caused by overfi lling of dust bags, the dust bag should be changed. 1. Clear the primary fi lters of dust as outlined previ ously and agitate bag so that dust settles in the bot Setting up tom of the bag.

  • Página 12: Operation (Wet Use)

    Operation (wet use) Operation (wet use) The Husqvarna DC 3300 can also be used for collec- tion of wet materials such as slurry formed from the wet grinding process. In order to use the machine for wet collection, simply remove the Primary Filter Socks from the unit.

  • Página 13: Troubleshooting

    Troubleshooting Troubleshooting Whilst every measure has been undertaken by the manufacturer to ensure smooth reliable operation of the machine, sometimes problems can arise. The following possible problems may arise: 1. The machine will not run. Ensure power connected to machine is on. If machine still will not run, remove cover from control box and test for presence of power supply at stop/ run switch.

  • Página 14: Maintenance

    Maintenance Maintenance The following maintenance steps should be followed to maximise optimal performance and reliability of the machine: Daily Inspection of Micro Filters It is highly recommended that operators check dust levels between the fi lter sock platform and secondary fi...

  • Página 15: Technical Data

    Husqvarna AB, SE-433 81 Göteborg, Sweden, tel: +46-31-949000, declares under sole responsibility that the vacuum cleaner Husqvarna DC 3300 dating from 2010 serial numbers and onwards (the year is clearly stated on the rating plate, followed by the serial number), complies with the requirements of the COUNCILíS DIRECTIVE: •...
  • Página 16 Índice - Spanish...
  • Página 17 Índice Español Índice Signifi cado de los símbolos 18 Instrucciones de seguridad 19 Introducción 20 Transporte 20 Almacenamiento 20 Componentes de la máquina 21 Manejo (uso en seco) 25 Manejo (uso mojado) 26 Localización de averías 27 Mantenimiento 28 Datos técnicos 29 Spanish -...

  • Página 18: Signifi Cado De Los Símbolos

    Signifi cado de los símbolos Signifi cado de los símbolos Los siguientes símbolos se usan en la máquina y en este manual de instrucciones. Es importante que el usuario entienda el signifi cado de los mismos para trabajar con la máquina de forma segura.

  • Página 19: Instrucciones De Seguridad

    Si el usuario • No use un cordón de extensión enrollado. no cumpliera este requisito, Husqvarna Construction Products Sweden AB o sus • La máquina deberá conectarse a una toma de cor- representantes no tendrán ningún tipo de...

  • Página 20: Introducción

    Introducción Introducción La unidad aspiradora/extractora de polvo Husqvarna DC 3300 se ha diseñado para la succión en mojado o en seco del polvo de cemento y lechada de cemento. Este manual se refi ere a la unidad aspiradora/extrado- ra de polvo Husqvarna DC 3300. Es extremadamente importante que todos los usuarios estén familiarizados...

  • Página 21: Componentes De La Máquina

    Componentes de la máquina Componentes de la máquina 7. Correa elástica 1. Alojamiento del motor de vacío y caja del fi ltro secundario 8. Cono de recogida 2. Cerrojo de palanca grande 9. Motor agitador del fi ltro 3. Acoplamiento de entrada/manguera 10.
  • Página 22 Componentes de la máquina Diagrama 3 Diagrama 1 1. Plataforma de la plantilla del fi ltro 2. Junta de goma de la plataforma de la plantilla del fi ltro 3. Bobina/muelle del fi ltro 1. Tirador trasero 4. Plantilla del fi ltro 2.
  • Página 23 Componentes de la máquina Diagrama 5 Tapa de polvo cerrada Diagrama 5 Diagrama 6 Tapa de polvo abierta Cono de recogida Muelle Diagrama 6 Diagrama 7 Cono de recogida Tapa de polvo abierta Diagrama 7 Diagrama 8 1. Bastidor de la plantilla del fi ltro 2.
  • Página 24 Componentes de la máquina Diagrama 9 Plataforma de la plantilla del fi ltro Sello del fi ltro – interior Diagrama 9 Diagrama 10 1. Filtro principal (plantilla) 2. Sello del fi ltro – exterior 3. Abrazadera del fi ltro Diagrama 10 Caja de control El sistema de control consta de dos interruptores: 1.

  • Página 25: Manejo (Uso En Seco)

    Manejo (uso en seco) Cambio de las bolsas de polvo. Manejo (uso en seco) Una vez que la bolsa de polvo haya recogido unos 20 kg de polvo, para evitar riesgos de levantamiento pro- vocado por un llenado excesivo de la bolsa de polvo, ésta se deberá...

  • Página 26: Manejo (Uso Mojado)

    Manejo (uso mojado) Manejo (uso mojado) La Husqvarna DC 3300 también se puede usar para recoger materiales líquidos como puede ser el lodo formado del proceso de desbastado en mojado. Para usar la máquina para recogida en mojado, basta con que quite las plantillas del fi ltro primario de la unidad.

  • Página 27: Localización De Averías

    Localización de averías Localización de averías 4. La máquina está lanzando polvo del motor de vacío y la caja del fi ltro secundario. Aunque el fabricante ha llevado a cabo todas las medi- Normalmente esto indica una de las siguientes posi- das posibles para garantizar un funcionamiento fi...

  • Página 28: Mantenimiento

    Mantenimiento Mantenimiento Para maximizar el rendimiento óptimo y la fi abilidad de la máquina se deberán realizar las siguientes labores de mantenimiento: Inspección diaria de los microfi ltros Se recomienda encarecidamente que los operadores comprueben diariamente los niveles de polvo entre la plataforma de plantillas de fi...

  • Página 29: Datos Técnicos

    Husqvarna AB, SE-433 81 Göteborg, Suecia, teléfono: +46-31-949000, declaramos que las la aspiradora Husqvarna DC 3300 a partir del número de serie del año 2010 en adelante (el año se indica claramente en la placa de identifi cación, seguido del número de serie), cumplen con las siguientes disposiciones de la DIRECTIVA DEL CONSEJO: •...
  • Página 30 Inhalt - German...
  • Página 31 Inhalt Deutsch Inhalt Symbole 32 Sicherheitsanweisungen 33 Einleitung 34 Transport 34 Lagerung 34 Maschinenteile 35 Trockenschleifen 39 Nassschleifen 40 Störungsbehebung 41 Wartung 42 Technische Daten 43 German -...

  • Página 32: Symbole

    Symbole Symbole In diesem Bedienungshandbuch werden die nachste- hend beschriebenen Symbole verwendet. Ein sicherer Betrieb der Maschine ist nur gewährleistet, wenn der Anwender die Bedeutung dieser Symbole kennt. Vor der Inbetriebnahme die Bedienung- Inspektions- und Wartungsarbeiten sind sanleitung aufmerksam durchlesen! bei ausgeschaltetem Motor und gezo- genem Netzstecker durchzuführen.

  • Página 33: Sicherheitsanweisungen

    Einhaltung der Sicherheitsanweisungen! Bei bei beschädigtem Netzkabel. Die Maschine muss Nichteinhaltung der Sicherheitsanweisun- durch eine Fachwerkstätte repariert werden. gen sind die Firma Husqvarna Construction Products und ihre Vertreter von der Haftung • Bei Verwendung von Verlängerungskabel darf das für alle direkten und indirekten Schäden Kabel nicht aufgerollt sein.

  • Página 34: Einleitung

    Einleitung Einleitung Die Staubsauganlage Husqvarna DC 3300 ist für Nass- und Trockenschleifarbeiten geeignet und kann u.a. Betonstaub und Zementschlämme aufnehmen. In diesem Handbuch wird die Staubsauganlage Husq- varna DC 3300 beschrieben. Vor der Inbetriebnahme der Maschine ist das Handbuch vollständig durch- zulesen.

  • Página 35: Maschinenteile

    Maschinenteile Maschinenteile 7. Spanngurt 1. Ansaugmotorgehäuse und Sekundärfi ltertopf 8. Sammeltrichter 2. Großer Schnappriegel 9. Filterrüttelmotor 3. Schlauchanschluss 10. Primärfi ltertopf 4. Staubbeutel 11. Fahrgestell und Rahmen 5. Vordere Laufrolle 6. Hinterrad German -...
  • Página 36 Maschinenteile Abbildung 1 Abbildung 3 1. Schlauchfi lterplattform 2. Gummidichtung der Schlauchfi lterplattform 3. Filterspule bzw. -feder 1. Hintergriff 4. Schlauchfi lter 2. Filterrüttelmotor 3. Filterschüttlersteuerung 4. Netzausgang (nur USA) 5. Steuerkasten 6. Betriebsschalter Abbildung 4 7. Stromanschluss für Zubehör Abbildung 2 1.
  • Página 37 Maschinenteile Abbildung 5 Staubklappe geschlossen Abbildung 5 Abbildung 6 Staubklappe offen Sammelt- richter Feder Abbildung 6 Abbildung 7 Sammeltrichter Staub- klappe offen Abbildung 7 Abbildung 8 1. Schlauchfi ltergestell 2. Befestigungsmutter 3. Filterschüttlerstange 4. Primärfi lter (Schlauch) Abbildung 8 German -...
  • Página 38 Maschinenteile Abbildung 9 Schlauchfi lterplattform Filterdich- tung (innen) Abbildung 9 Abbildung 10 1. Primärfi lter (Schlauch) 2. Filterdichtung (außen) 3. Filterklemme Abbildung 10 Steuerkasten Die Steuerung besteht aus zwei Schaltern: 1. Betriebsschalter des Filterschüttlers – Schüttelt Verunreinigungen aus den Schlauchfi ltern 2.

  • Página 39: Trockenschleifen

    Trockenschleifen Trockenschleifen Auswechseln des Staubbeutels Sobald sich etwa 20 kg Schmutz im Sack angesam- melt hat, ist der Beutel auszuwechseln, um Gesund- heitsschäden durch das Anheben schwerer Lasten vorzubeugen. 1. Primärfi lter reinigen (die Reinigung wurde an an- Einrichtung derer Stelle im Handbuch bereits beschrieben) und 1.

  • Página 40: Nassschleifen

    Nassschleifen Nassschleifen Die Husqvarna DC 3300 ist zum Aufsaugen der beim Nassschleifen anfallenden Schlämme geeignet. Dazu muss lediglich der Primärfi lterschlauch aus der Maschine entfernt werden. 1. Befestigungsmutter (vgl. S. 10) mit 17er Schrauben- schlüssel lösen. 2. Ansaugmotor und Sekundärfi ltertopf entfernen.

  • Página 41: Störungsbehebung

    Störungsbehebung Störungsbehebung 4. Die Schleifrückstände werden aus dem Ansaug- motor und Sekundärfi ltertopf geblasen. Trotz eingehender Qualitätssicherung kann der Hers- Das deutet normalerweise auf eine der folgenden teller keinen absolut störfreien Betrieb der Maschine Ursachen hin: garantieren. – Der Sekundärfi lter wurde nicht richtig eingesetzt Folgende Störungen können auftreten: und die Rückstände gelangen am Filter vorbei.

  • Página 42: Wartung

    Wartung Wartung Durch Befolgen der nachstehenden Wartungshinweise wird eine optimale Leistung und Zuverlässigkeit der Maschine gewährleistet. Tägliche Sichtprüfung der Mikrofi lter Der Bediener sollte die Menge der Schleifrück- stände zwischen der Schlauchfi lterplattform und dem Sekundärfi lter täglich kontrollieren. Die Menge gibt Auskunft über die Wirksamkeit der Primärfi...

  • Página 43: Technische Daten

    Husqvarna AB, SE-433 81 Göteborg, Schweden, Tel.: +46 31 949000, versichert hiermit, dass der Staubsauger Husqvarna DC 3300 von den Seriennummern des Baujahrs 2010 an (die Jahreszahl wird im Klartext auf dem Typen- schild angegeben, mitsamt der nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES entsprechen: •...
  • Página 44 Sommaire - French...
  • Página 45 Sommaire Français Sommaire Explication des symboles 46 Consignes de sécurité 47 Introduction 48 Transport 48 Remisage 48 Quels sont les composants? 49 Fonctionnement (utilisation sèche) 53 Fonctionnement (utilisation mouillée) 54 Recherche de pannes 55 Maintenance 56 Caractéristiques techniques 57 French -...

  • Página 46: Explication Des Symboles

    Explication des symboles Explication des symboles Les symboles ci-dessous se trouvent sur la machine et dans le manuel d'utilisation. Il est important que l'utilisateur comprenne la signifi cation de ces consignes afi n de travailler en toute sécurité avec la machine. Lisez attentivement le manuel d'utilisation L'inspection et/ou la maintenance doiv- et assurez-vous d'avoir bien compris les...

  • Página 47: Consignes De Sécurité

    • La machine doit être branchée sur une prise mise à rité. Une négligence de ces consignes par la terre. l'utilisateur libère Husqvarna Construction Products Sweden AB ou ses représentants • Contrôlez que la tension du secteur correspond de toute responsabilité directe ou indi- à...

  • Página 48: Introduction

    Introduction Introduction L'unité d'aspiration/l'extracteur de poussière Husqvarna DC 3300 est concu pour l'aspiration sèche ou mouillée de la poussière de ciment et de la boue liquide. Ce manuel concerne l'unité d'aspiration/le collecteur de poussière Husqvarna DC 3300. Il est essentiel que tous les utilisateurs se familiarisent avec le contenu de ce manuel avant de commencer à...

  • Página 49: Quels Sont Les Composants

    Quels sont les composants? Quels sont les composants? 1. Carter du moteur d'aspiration & carter du fi ltre 7. Sangle élastique secondaire 8. Cône de collection 2. Boucle de verrouillage 9. Moteur de l'agitateur de fi ltre 3. Admission/Raccord de fl exible 10.
  • Página 50 Quels sont les composants? Diagramme 1 Diagramme 3 1. Plaque des tubulures du fi ltre 2. Joint en caoutchouc, plaque des tubulures du fi ltre 3. Serpentin/ressort du fi ltre 1. Poignée arrière 4. Tubulure de fi ltre 2. Moteur de l'agitateur de fi ltre 3.
  • Página 51 Quels sont les composants? Diagramme 5 Volet de poussière fermé Diagramme 5 Diagramme 6 Volet de poussière ouvert Cône de collection Ressort Diagramme 6 Diagramme 7 Cône de collection Volet de poussière ouvert Diagramme 7 Diagramme 8 1. Support des tubulures de fi ltre 2.
  • Página 52 Quels sont les composants? Diagramme 9 Plaque des tubulures du fi ltre Joint du fi ltre – intérieur Diagramme 9 Diagramme 10 1. Filtre primaire (tubulure) 2. Joint du fi ltre – extérieur 3. Collier de serrage du fi ltre Diagramme 10 Boîte de commande Le système de commande est constitué...

  • Página 53: Fonctionnement (Utilisation Sèche)

    Fonctionnement (utilisation sèche) Fonctionnement Remplacement du sac collecteur Afi n d'éliminer les risques suite à un remplissage (utilisation sèche) excessif du sac collecteur, celui-ci doit être remplacé quand il contient environ 20 kg de poussière. 1. Éliminez la poussière des fi ltres primaires comme indiqué...

  • Página 54: Fonctionnement (Utilisation Mouillée)

    Fonctionnement (utilisation mouillée) Fonctionnement (utilisation mouillée) Husqvarna DC 3300 peut aussi être utilisé pour le re- cueil des matériaux mouillés tels que la boue générée par le processus de meulage sous eau. Pour utiliser la machine pour la collection de matériaux mouillés, il suffi...

  • Página 55: Recherche De Pannes

    Recherche de pannes Recherche de pannes 4. La machine souffl e de la poussière hors du mo- Bien que le fabricant se soit efforcé de développer une teur d'aspiration et du carter du fi ltre secondaire. machine de la plus grande fi abilité d'utilisation possible, Ceci indique normalement une des causes suivan- des problèmes peuvent parfois être observés.

  • Página 56: Maintenance

    Maintenance Maintenance Les mesures de maintenance suivantes doivent être effectuées pour optimiser les performances et la fi abil- ité de la machine: Inspection journalière des micro-fi ltres Il est fortement conseillé aux opérateurs de contrôler tous les jours le niveau de poussière entre la plaque des tubulures de fi...

  • Página 57: Caractéristiques Techniques

    AB, SE-433 81 Göteborg, Suède, tél.: +46-31-949000, déclarons sous notre seule respondabilité que la l’aspirateur Husqvarna DC 3300 à partir des numéros de série de l’année 2010 (l’année est indiquée clairement sur la plaque signalétique suivie d’un numéro de série) auquel se réfère ce document est conforme aux dispositions des DIRECTIVES DU CONSEIL: •...
  • Página 58 ´®z+UKT¶0>¨ ´®z+UKT¶0>¨...
