6.2.- Creación y montaje de los ejes delantero y trasero

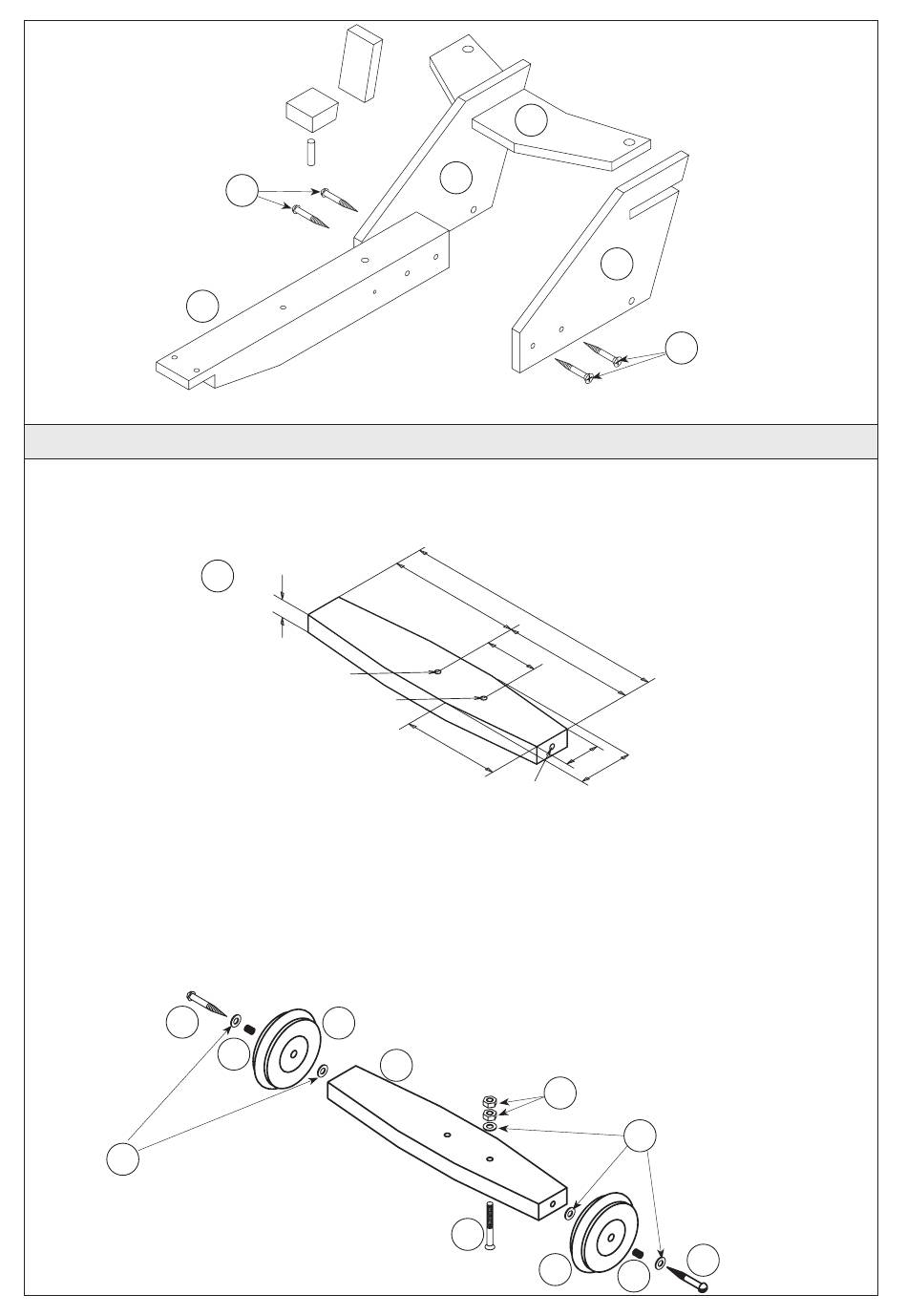

6.2.1.- Trasladar las medidas del eje delantero indicadas en el dibujo al listón de pino (3) de 10 x 30 x 200 mm.
Hacer las perforaciones, serrar la forma indicada y pulir.
NOTA:
Realizar también las dos perforaciones de ø 1 mm en el centro de los laterales.
6.2.2.- Cortar la varilla roscada (18) M4 x 100 mm a 85 mm de longitud y la varilla (19) M3 x 100 mm a 50 mm.
Pulir los extremos.
6.2.3.- Siguiendo las indicaciones del dibujo, colocar en cada perforación de las ruedas delanteras (9) un casquil-
lo de latón (28). A continuación fijar a cada lado del eje delantero (3) las dos ruedas delanteras mediante
un tornillo de cabeza semiredonda (21) de 3 x 25 mm y dos arandelas (26). Apretar los tornillos de modo
que las ruedas queden perpendiculares al eje, giren con facilidad y sin juego lateral.
6.2.4.- Pasar desde abajo un tornillo (22) de 3 x 25 mm por la perforación de 3 mm situada a la derecha del eje y
pasar una arandela (26) por la parte superior, apretar sólidamente con dos tuercas (25) y bloquearlas
(como contratuerca).
21
26
M106202#1
23
3
10
Ø3.0
Ø3.0
9
28
1b
1a
=
160
30
65
Ø1.0
3
25
22
9
1a
23
=
20
30
26
21
28
9
