Página 1 RANGER RANGER RANGER ANALIZADOR TV Y SATÉLITE -0 MI2130 -...
Página 2: Manual En Versión Electrónica
Haz clic en los recuadros de vídeo para acceder a los video-tutoriales del canal PROMAX en Youtube. En el Índice, para acceder al contenido haga clic en el número de página. VERSIÓN ACTUAL DEL MANUAL DE INSTRUCCIONES Versión de Manual...
Página 3: Novedades En Manual F4
•Actualización (opción DAB Avanzado): Más datos en barra de estado (“Modo Medidas” en página 280). •Actualización: Especificaciones comunicación ethernet (“? Entradas y Salidas” en página 250). •Actualización: Especificaciones DAB (“? DAB / DAB+ Avanzado” en página 263). •Nueva herramienta: Edición de canalización desde webControl (“Edición de Canalización”...
Página 4: Novedades En Manual F3
•Actualización: La hora y fecha se actualiza al recibir señal GPS (“Cobertura de Señal” en página 119). •Nueva opción: Programación de inicio de monitorización y cobertura de señal (“Configuración” en página 124). •Actualización: Pantallas DAB/DAB+ (“DAB / DAB+” en página 84).
Página 5: Novedades En Manual F2
(“Puerto Ethernet” en página 238). •Mejora: Especificaciones unificadas para todos modelos RANGER (“ESPECIFICACIONES RANGER Neo 2 / 3 /4” en página 250). •Mejora: Anexo con información adicional (“INFORMACIÓN ADICIONAL” en página 298). •Mejora: Índice de palabras clave (“ÍNDICE” en página 299).
Página 6: Prescripciones De Seguridad
PRESCRIPCIONES DE SEGURIDAD * La seguridad puede verse comprometida si no se aplican las instrucciones dadas en este Manual. * Utilice el equipo solamente en sistemas con el negativo de medida conectado al potencial de tierra. * El alimentador DC externo AL-103 es un equipo de clase I, por razones de seguridad debe conectarse a líneas de suministro con la correspondiente toma de tierra.
Página 7: Símbolos De Seguridad
SÍMBOLOS DE SEGURIDAD EJEMPLOS DESCRIPTIVOS DE LAS CATEGORÍAS DE SOBRETENSIÓN * Cat I: Instalaciones de baja tensión separadas de la red. * Cat II: Instalaciones domésticas móviles. * Cat III: Instalaciones domésticas fijas. * Cat IV: Instalaciones industriales. PRECAUCIÓN: La batería utilizada puede llegar a presentar, en caso de ser maltratada severamente, riesgo de fuego o quemadura química.
Página 8: Tabla De Contenido
TABLA DE CONTENIDOS 1. INTRODUCCIÓN ..................1 1.1. Descripción ................... 1 2. PUESTA EN MARCHA.................. 3 2.1. Contenido del Embalaje................3 2.2. Alimentación..................3 2.3. Detalle del Equipo .................. 7 2.4. Encendido / Apagado del Equipo..............15 2.5. Reset del equipo ...................16 2.6.
Página 9 11.6. Conector RF ..................242 11.7. Ranura Common Interface ..............246 11.8. Puerto TS-ASI ................... 247 12. ESPECIFICACIONES RANGER Neo 2 / 3 /4 .......... 250 12.1. Generales ..................250 12.2. Modo Medidas ................... 253 12.3. Modo Analizador de Espectros ............. 257 12.4.
Página 10 13.3. Recomendaciones de Limpieza ............264 i. OPCIÓN ÓPTICA ..................266 ii. OPCIÓN DAB/DAB+ AVANZADO ............279 iii. OPCIÓN RACK ..................294 iv. INFORMACIÓN ADICIONAL ..............298 v. ÍNDICE ....................299...
Página 11: Analizador Tv Y Satélite

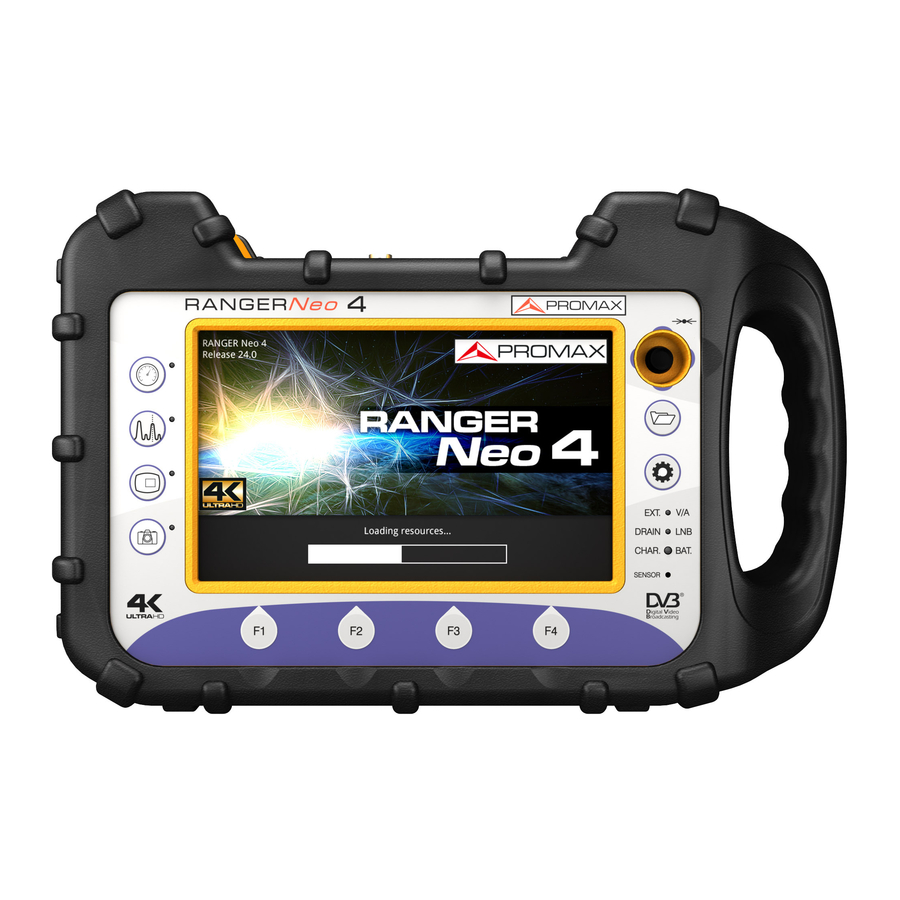

El nuevo RANGER es la séptima generación de medidores de campo que PROMAX lanza al mercado. Como cada nueva generación, representa una evolución respecto a la anterior, puesto que integra las últimas innovaciones tecnológicas y desarrolla aplicaciones para las nuevas demandas y necesidades que han ido apareciendo en los últimos años.
Página 12 Además de las funciones básicas de medidor de TV y analizador de espectro de banda terrestre y satélite, ofrece herramientas complementarias, tales como la detección de interferencias de señales LTE (algunas de cuyas frecuencias de trabajo están cerca de las bandas de televisión), los diagramas de constelaciones o los ecos entre otras muchas.
Página 13: Puesta En Marcha
2 PUESTA EN MARCHA Contenido del Embalaje Compruebe que su embalaje contiene los siguientes elementos: Analizador RANGER Neo. Alimentador DC externo. Cable de alimentación de conexión a red para alimentador DC externo. Alimentador DC externo para encendedor de coche. Receptor GPS Antena Dual WiFi.
Página 14: Primera Carga
conectado a la red mediante un alimentador DC. Se suministra un alimentador para el conector de alimentación eléctrica (encendedor) del coche. 2.2.1 Primera Carga El equipo se entrega con la batería en carga intermedia. En función del tiempo que haya pasado desde la carga y de las condiciones ambientales puede haber perdido parte de la carga.
Página 15: Tiempos De Carga Y Descarga
Al ponerse en funcionamiento el equipo, realiza una verificación de la tensión de la batería. Si la tensión no es suficiente para arrancar, el equipo no se encenderá o encenderá intermitentemente el LED EXT y DRAIN. En este caso se ha de poner a cargar la batería del equipo inmediatamente.
Página 16: Sistema Inteligente De Control De La Batería
Consejos de Uso La batería va perdiendo capacidad de almacenamiento a medida que transcurre su vida útil. Contacte con su distribuidor PROMAX cuando sea necesario sustituir la batería. Para prolongar la vida útil de la batería siga los siguientes consejos: En caso de prever un largo período de inactividad del equipo es...
Página 17: Detalle Del Equipo
Detalle del Equipo 2.3.1 RANGER Figura 4. Vista Frontal. septiembre 2019 Cap. 2: PUESTA EN MARCHA...
Página 18 Figura 5. Vista Lateral. Cap. 2: PUESTA EN MARCHA septiembre 2019...
Página 19 Figura 6. Vista Superior septiembre 2019 Cap. 2: PUESTA EN MARCHA...
Página 20 2.3.2 RANGER Figura 7. Vista Frontal. *. Para opción óptica consultar el anexo. Cap. 2: PUESTA EN MARCHA septiembre 2019...
Página 21 Figura 8. Vista Lateral. septiembre 2019 Cap. 2: PUESTA EN MARCHA...
Página 22 Figura 9. Vista Superior Cap. 2: PUESTA EN MARCHA septiembre 2019...
Página 23 2.3.3 RANGER Figura 10. Vista Frontal. *. Para opción óptica consultar el anexo. septiembre 2019 Cap. 2: PUESTA EN MARCHA...
Página 24 Figura 11. Vista Lateral. Cap. 2: PUESTA EN MARCHA septiembre 2019...
Página 25: Encendido / Apagado Del Equipo
Figura 12. Vista Superior Encendido / Apagado del Equipo Encendido: ► Presione el pulsador de encendido situado en el lateral del equipo durante unos instantes (un segundo aproximadamente). Cuando se enciendan todos los indicadores a la vez suelte el pulsador. Aparecerá...
Página 26: Reset Del Equipo
Tras la carga del sistema aparecerá el mismo estado con el que se apagó el equipo (modo y pantalla). Apagado: ► Presione el pulsador situado en el lateral del equipo. Hay dos opciones: Pulsación corta (<1 s): Aparece un menú en pantalla que permite al usuario seleccionar entre apagar o reiniciar.
Página 27: Tabla De Mensajes E Iconos
Tabla de Mensajes e Iconos En el equipo pueden aparecer varios iconos, que dan información práctica al usuario sobre varias funciones del instrumento. Figura 13. septiembre 2019 Cap. 2: PUESTA EN MARCHA...
Página 28: Árbol De Menús
Árbol de Menús Menú RF ► Figura 14. Sintonía RF Cap. 2: PUESTA EN MARCHA septiembre 2019...
Página 29 Figura 15. Menú Utilidades RF septiembre 2019 Cap. 2: PUESTA EN MARCHA...
Página 30 Figura 16. Menú Avanzado RF Cap. 2: PUESTA EN MARCHA septiembre 2019...
Página 31 Menú WiFi ► Figura 17. septiembre 2019 Cap. 2: PUESTA EN MARCHA...
Página 32 Menú IPTV ► Figura 18. Figura 19. Cap. 2: PUESTA EN MARCHA septiembre 2019...
Página 33 Menú Gestión de Instalaciones ► Figura 20. Menú de Preferencias ► Figura 21. septiembre 2019 Cap. 2: PUESTA EN MARCHA...
Página 34 Menú de Ajustes ► Figura 22. Figura 23. Cap. 2: PUESTA EN MARCHA septiembre 2019...
Página 35: Navegación
Navegación El equipo se ha ideado para facilitar al instalador el trabajo de medición. Por este motivo se ha reducido el número de teclas y se han agrupado por funciones. La navegación por los menús incluye notas explicativas que aparecen al posicionar el cursor encima de una opción deshabilitada (fondo gris) durante unos instantes.
Página 36 Selección de Menú ► El usuario puede realizar cualquier operación con los menús en pantalla: desplegar menús, seleccionar una opción, aceptar o salir de una opción, etc., simplemente tocando sobre la opción. Figura 24. Figura 25. Cap. 2: PUESTA EN MARCHA septiembre 2019...
Página 37 Figura 26. Selección de Frecuencia o Canal ► En el modo Analizador de Espectros, el usuario puede seleccionar un canal o frecuencia tocando en la frecuencia o canal sobre la pantalla. Figura 27. Pantalla inicial (canal enganchado). septiembre 2019 Cap. 2: PUESTA EN MARCHA...
Página 38 Figura 28. Golpear suavemente sobre la nueva frecuencia. Figura 29. El cursor se desplaza a la frecuencia. Cap. 2: PUESTA EN MARCHA septiembre 2019...
Página 39: Desplazamiento De Frecuencia O Canal
Desplazamiento de Frecuencia o Canal ► En el modo Analizador de Espectros, el usuario puede desplazarse a lo largo de las frecuencias o canales arrastrando y soltando el dedo sobre la pantalla. Figura 30. Figura 31. septiembre 2019 Cap. 2: PUESTA EN MARCHA...
Página 40 Escritura en Teclados Virtuales ► El usuario puede escribir directamente sobre el teclado alfabético o numérico virtual que aparece en pantalla. Figura 32. Figura 33. Cap. 2: PUESTA EN MARCHA septiembre 2019...
Página 41: Acceso A Barra De Herramientas
Acceso a Barra de Herramientas ► El usuario puede abrir la barra de herramientas pulsando la esquina superior derecha. Aparecerá la barra con una serie de iconos con acceso a las funciones más importantes del equipo. Figura 34. Figura 35. •Descripción Iconos Barra...
Página 42: Cambio De Vista
Cambio de Vista ► El usuario puede pasar a la siguiente vista pulsando sobre el nombre de la vista actual ubicado en la parte central superior. D E F A U L T M ED I D AS 1/ 3 5 h 1 5 D E F A U L T M ED I D AS 2/ 3...
Página 43: Ampliación De Vista
Ampliación de Vista ► En una vista dividida con diversas ventanas (medidas, espectro y/o TV), si el usuario pulsa sobre una de las ventanas, accederá directamente a la vista ampliada correspondiente. D EFAU LT ESPEC TR O 1/3 15/ 05/ 2015 14: 05 Fr ec: 554.00 MHz Potencia:...
Página 44 En algunos modos o utilidades, el joystick es multi-funcional, es decir, cada vez que se presione hacia dentro (validar) cambiará la función que realiza: Figura 40. Funciones del Joystick en modo ANALIZADOR DE ESPECTROS. El usuario puede ver la función activa de acuerdo al icono que se visualiza en la parte superior derecha del equipo (ver figura).
Página 45 En modo TV, el joystick tiene las siguientes funciones: ► Izquierda - Derecha •Cambio de canal o frecuencia (en función de si se ha seleccionado sintonía por canal o sintonía por frecuencia). Arriba - Abajo •Cambio de servicio de TV. En el modo ANALIZADOR DE ESPECTRO el joystick tiene las siguientes ►...
Página 46: Selección O Edición De Parámetros
En la utilidad ECOS, el joystick tiene las siguientes funciones: ► Izquierda - Derecha •CH ó FR: Cambio de canal (CH) o frecuencia (FR) (en función de si se ha seleccionado sintonía por canal o sintonía por frecuencia). •EC:Cambio de Eco. Arriba - Abajo •Span de distancia.
Página 47: Teclas De Acceso Directo
2.8.4 Teclas de Acceso Directo Teclas de Gestión ► Hay dos teclas de gestión. En función del tiempo que se mantengan pulsadas presenta diferentes opciones: Tecla de Instalaciones / Preferencias •Pulsación corta (<1s): Accede a la lista de instalaciones y a los menús de gestión de instalaciones.
Página 48: Teclas De Función O Programables
Teclas de Modo ► En la parte frontal izquierda hay 3 teclas de acceso a las funciones más importantes del equipo. Tecla de Medidas. Tecla de Analizador de Espectros. Tecla de Modo TV. La función visualizada en pantalla se identifica por el LED encendido junto a la tecla de función.
Página 49 Figura 44. Para editar el nombre del fichero se han de seguir los siguientes pasos: Posicione el cursor sobre la ventana donde aparece el nombre. Mueva el cursor para posicionarlo en la letra donde se va a empezar a editar. Pulse sobre el teclado virtual para comenzar a editar.
Página 50: Ajustes Y Preferencias
3 AJUSTES Y PREFERENCIAS Menú Ajustes Se accede al menú de Ajustes pulsando la tecla Ajustes . En función de la fuente de señal seleccionada, las opciones del menú pueden ser distintas. Figura 45. Ajustes para señal RF (banda terrestre y satélite) Figura 46.
Página 51 ASI del equipo. El usuario puede seleccionar entre Off, Demoduladores RF, IPTV, Entrada ASI y TS grabado. De esta manera, el *. Es necesario el adaptador CV-150. Contacte con PROMAX para más información. septiembre 2019 Cap. 3: AJUSTES Y PREFERENCIAS...
Página 52: Suministro De Alimentación Externa (Disponible Para Banda Terrestre Y Satélite)
transport stream recibido por el equipo puede alimentar la señal de otro dispositivo. Off: La salida ASI está desactivada. Demoduladores RF: (Esta opción esta disponible solo si RF está seleccionado como Fuente de Señal). La señal que saldrá por la Salida ASI será...
Página 53: Polarización (Disponible Para Banda Satélite)
amplificadores previos de antena (televisión terrestre) o el receptor de TV satélite (doméstico o colectivo). Drenaje LNB (disponible para banda terrestre y satélite) ► La opción drenaje LNB muestra la tensión y corriente que circula hacia la unidad exterior. El indicador luminoso DRAIN LNB del equipo se encenderá cuando circule corriente hacia la unidad externa.
Página 54: Menú De Configuración De Vídeo Y Audio
bien, desactivarla (OFF). En modo de sintonía por canal no se puede modificar ya que viene definida por el propio canal. Banda Sat (disponible para banda satélite) ► Selecciona la banda Alta o Baja de frecuencias para la sintonización de los canales satélite.
Página 55: Menú De Preferencias
Brillo ► Permite aumentar o disminuir el brillo de la pantalla moviendo el joystick a derecha (+ brillo) o izquierda (- brillo). Sistema de color ► Es el sistema de codificación utilizado en las transmisiones analógicas. Las opciones disponibles son: PAL 50 Hz, PAL 60 Hz, PAL-M, NTSC, SECAM. Menú...
Página 56 Figura 48. Para navegar entre pestañas mueva el joystick a izquierda o derecha. Para navegar entre las opciones dentro de la pestaña mueva el joystick arriba o abajo. Para salir de Preferencias pulse Salir. Para guardar los cambios realizados pulse Guardar.
Página 57 protegido por código PIN). Este campo aparecerá en la pantalla de inicio del equipo. Usuario: Nombre del usuario del equipo (editable; protegido por código PIN). Este campo aparecerá en la pantalla de inicio del equipo. Opciones de Apariencia ► Idioma: Idioma de los menús, mensajes y pantallas del equipo. Los idiomas disponibles son: español, catalán, inglés, alemán, francés, checo, italiano, noruego, polaco, portugués, griego, ruso, eslovaco y sueco.
Página 58 Opciones de Fecha & Hora ► Fecha: Permite editar la fecha. Pulse el joystick para entrar en modo edición. Hora: Permite editar la hora. Pulse el joystick para entrar en modo edición. Formato de fecha: Permite modificar el formato de fecha, que es el orden en el que aparecen días (DD), meses (MM) y años (YYYY o YY).
Página 59 Impedancia entrada: Permite seleccionar la impedancia en la entrada de señal de RF entre 50 Ω o 75 Ω. Power Offset: Añade este valor a la medida de potencia/nivel. Cuando este valor es diferente de 0 dB, junto a la medida de potencia/nivel aparece un asterisco (*) como aviso de que se está...
Página 60 En el caso que el usuario olvide el PIN utilizado, después del tercer intento, aparecerá un código de 12 dígitos. Enviando este código de 12 dígitos al servicio de atención al cliente de PROMAX, podrá recuperar el PIN. Opciones IPTV ►...
Página 61 Opciones de Red ► Son los parámetros de red que el usuario ha de rellenar con el fin de que el equipo se identifique dentro de una red de datos. Esta identificación es necesaria para poder conectar via ethernet con un PC. Los parámetros de red son: MAC: Dirección física el equipo.
Página 62 Opciones de SMTP ► SMTP (simple mail transfer protocol) es un protocolo de comunicación para la transferencia de correo. El usuario ha de rellenar estos parámetros para poder enviar por correo los avisos por alarma durante la monitorización (para más detalles consulte “Monitorización”...
Página 63: Sintonización De Señal Rf
4 SINTONIZACIÓN DE SEÑAL RF Introducción El equipo dispone en la parte izquierda del panel frontal, de tres teclas de función que dan acceso directo a las tres formas de visualizar la señal RF. MEDIDAS : Este modo muestra las medidas características de la señal RF y permite identificar si los valores medidos están dentro o fuera de los parámetros habituales.
Página 64: Opciones Generales De Menú
Una vez posicionado sobre el canal o frecuencia el sistema de auto- identificación ("Función StealthID") que está integrado en el propio medidor intentará identificar la señal y sus características y mostrará el resultado. Opciones Generales de Menú En la parte inferior de la pantalla hay cuatro menús accesibles mediante las teclas programables o de función.
Página 65: Canalización
Canalización ► Permite seleccionar una canalización de las disponibles para la instalación actual. Sintonía por ► Permite seleccionar entre sintonizar por canal (seleccionando un canal o pasando de canal en canal mediante el joystick) o por frecuencia (seleccionando una frecuencia o por pasos mediante el joystick). En caso de sintonía por canal: Sitúese sobre la opción Canal y pulse el joystick.
Página 66: Frecuencia Central
Cuando haya finalizado pulse joystick para guardar el valor seleccionado o cualquier tecla de función para salir del menú sin guardar. La frecuencia se puede cambiar directamente con el joystick en modo FR en pasos fijos de 50 kHz. Frecuencia Central ►...
Página 67: Centrar Frecuencia Sintonizada
Centrar frecuencia sintonizada ► Esta opción sólo está disponible para el modo Analizador de Espectro. Al seleccionar esta opción desplaza la frecuencia de sintonización (donde apunta el marcador) al centro de la pantalla. Esta opción no funciona con el span COMPLETO o si el cursor está...
Página 68 Filtrado de la Lista: Muestra varias opciones para filtrar la lista de servicios: •Por acceso (Todos, Sólo libres, Sólo codificados). •Por tipo (Todo, TV, Radio). •Buscar por nombre (filtra por el nombre introducido). •Reiniciar Lista (reinicia la lista y la deja como al principio). El filtrado de servicios se mantiene hasta que se reinicia la lista.
Página 69 El resto de información que aparece en el menú desplegable son los parámetros de transmisión detectados en la señal enganchada. •En el caso de una señal DVB-S/S2 permitirá modificar la velocidad de símbolo (symbol rate). •En el caso de una señal Genérica aparecerá la opción para seleccionar el ancho de banda de la señal.
Página 70: Señales Detectadas Automáticamente
Funcionamiento: Pulse la tecla y verifique que la opción StealthID está ON. Pulse la tecla Ajustes Seleccione la banda (terrestre o satélite). Seleccione el canal o la frecuencia a identificar. En la parte inferior de la pantalla aparecerá el mensaje "Buscando señal:" y el estándar de transmisión que está...
Página 71 *. Incluido con el RANGER Neo 3 y 4. Disponible como opción para el RANGER Neo 2. **.El RANGER Neo 2 no incluye receptor GPS. Contacte con PROMAX para adquirir un receptor GPS validado.
Página 72: Opciones Avanzadas
MER por portadora: Esta función analiza de forma continua la medida del valor del MER para cada una de las portadoras que componen el canal seleccionado y lo representa gráficamente. MEROGRAMA: Esta función realiza una representación gráfica del nivel de MER de las portadoras de la señal enganchada que se superpone a lo largo del tiempo.
Página 73 Menú Avanzado en modo Analizador de Espectros ► Promediado: Permite al usuario seleccionar el número de valores de la señal que se van a usar de promedio para establecer el valor de la señal que se visualizará en pantalla. Cuanto mayor sea el valor medio, más estable aparecerá...
Página 74 de desaparecer de forma que se pueden apreciar los cambios de señal con facilidad. Tipo Detección: (PICO/RMS). Permite al usuario seleccionar entre detector de PICO máximo o RMS. El detector de pico máximo se usa principalmente para señales analógicas moduladas, mientras que la opción RMS es la opción adecuada para modulaciones digitales.
Página 75: Descripción De Pantallas
Avanzado: Esta opción aparece sólo si el tipo de señal detectada o seleccionada es DIGITAL. Da acceso a estas opciones: •Audio: Permite seleccionar entre las pistas de audio disponibles. •Datos TS: Muestra los datos del descriptor IRG. Si la señal dispone del identificador de portadora, esta opción estará...
Página 76: Pantallas Del Modo Medidas
4.5.1 Pantallas del Modo Medidas MEDIDAS COMPLETO (MEDIDAS 1/3) ► Figura 49. Instalación seleccionada; fecha y hora. Medida principal con su valor numérico. Para seleccionar otra medida principal mover el joystick arriba / abajo. La medida principal seleccionada se mantendrá aunque se cambie de pantalla o se apague el equipo. Número de vista/total de vistas.
Página 77: Medidas + Tv + Espectro (Medidas 2/3)
MEDIDAS + TV + ESPECTRO (MEDIDAS 2/3) ► Figura 50. Instalación seleccionada; fecha y hora. Imagen de la señal sintonizada. Número de vista/total de vistas. Banda seleccionada; Nivel de batería. Espectro de la señal sintonizada. Valores de medición para el tipo de señal sintonizada. Estado de la señal (buscando/enganchado/nombre del múltiple).
Página 78: Medidas + Parámetros (Medidas 3/3)
MEDIDAS + PARÁMETROS (MEDIDAS 3/3) ► Figura 51. Instalación seleccionada; fecha y hora. Número de vista/total de vistas. Banda seleccionada; Nivel de batería. Parámetros de demodulación de la señal sintonizada. Valores de medición para el tipo de señal sintonizada. Estado de la señal (buscando/enganchado/nombre del múltiple). Menús de las teclas programables.
Página 79: Pantallas Del Modo Analizador De Espectro
4.5.2 Pantallas del Modo Analizador de Espectro ESPECTRO + MEDIDAS (ESPECTRO 1/3) ► Figura 52. Instalación seleccionada; fecha y hora. Número de vista/total de vistas. Modo activo del joystick; Banda seleccionada; Nivel de batería. Valores de medición de la señal en la frecuencia/canal donde apunta el cursor.
Página 80 ESPECTRO + MEDIDAS + TV (ESPECTRO 2/3) ► Figura 53. Instalación seleccionada; fecha y hora. Número de vista/total de vistas. Modo activo del joystick; Banda seleccionada; Nivel de batería. Valores de medición de la señal en la frecuencia/canal donde apunta el cursor.
Página 81 ESPECTRO COMPLETO (ESPECTRO 3/3) ► Figura 54. Instalación seleccionada; fecha y hora. Número de vista/total de vistas. Modo activo del joystick; Banda seleccionada; Nivel de batería. Espectro en la banda al span seleccionado. Frecuencia central y cursor. También se muestra el ancho de la señal digital enganchada.
Página 82 ESPECTRO COMPLETO (ESPECTRO 3/3) CON MARCADOR ► Figura 55. Línea de referencia horizontal: Indica el nivel de señal. Eje vertical: Indica el nivel de señal. Línea de referencia vertical: Indica la frecuencia. SPAN: Es el margen de frecuencias representado en el eje horizontal. Los valores de Span disponibles cambian según el Ancho de Banda de Resolución (RBW).
Página 83 caso de una señal GENÉRICA el ancho de banda que aparece es el seleccionado por el usuario en el menú "Parámetros de la Señal" que aparece al pulsar la tecla . Es modificable mediante el joystick (derecha, izquierda) en modo FR (sintonización por frecuencia) o en modo CH (sintonización por canal).
Página 84: Pantallas Del Modo Tv / Radio
4.5.3 Pantallas del Modo TV / Radio TV COMPLETO (TV 1/3) ► Figura 56. Instalación seleccionada; fecha y hora. Número de vista/total de vistas. Banda seleccionada; Nivel de batería. Imagen del servicio sintonizado. Estado de la señal (buscando/enganchado/nombre del múltiple) y nombre del servicio seleccionado.
Página 85 TV + ESPECTRO + MEDIDAS (TV 2/3) ► Figura 57. Instalación seleccionada; fecha y hora. Número de vista/total de vistas. Banda seleccionada; Nivel de batería. Imagen del servicio sintonizado. Espectro. Valores de medición de la señal en la frecuencia/canal donde apunta el cursor.
Página 86: Imagen + Datos De Servicio (Tv 3/3)
IMAGEN + DATOS DE SERVICIO (TV 3/3) ► Figura 58. Instalación seleccionada; fecha y hora. Imagen del servicio sintonizado. Información del vídeo sintonizado. TIPO: Tipo de codificación y velocidad de transmisión de vídeo. FORMATO: Resolución (horizontal x vertical), relación de aspecto y frecuencia.
Página 87 Tipo Aplicación: Tipo de servicio interactivo detectado tal como HbbTV, MHP y MHEG-5. La URL asociada al servicio interactivo se muestra en F4: Avanzado - URLs detectadas. LCN: Número de Canal Lógico. Es el número lógico de canal inicial asignado al primer canal del receptor. +Info: Información adicional del servicio.
Página 88: Radio Audio + Espectro + Medidas (Radio 2/3)
RADIO AUDIO (RADIO 1/3) ► Figura 59. RADIO AUDIO + ESPECTRO + MEDIDAS (RADIO 2/3) ► Figura 60. Cap. 4: SINTONIZACIÓN DE SEÑAL RF septiembre 2019...
Página 89: Radio Audio + Datos Rds (Radio 3/3)
RADIO AUDIO + DATOS RDS (RADIO 3/3) ► Figura 61. Datos RDS: PS: Nombre de la red de emisoras. PI: Identificación de la red de emisoras. PTY: Tipo de programa. Tiempo UTC: Tiempo universal. Local: Tiempo local. ECC: Código extendido del país. LIC: Código identificador del idioma.
Página 90: Funciones Adicionales
Funciones Adicionales En este capítulo se resumen una serie de funcionalidades extra del equipo. Son las siguientes: Señal Genérica Como Enganchar una Señal Identificación de Satélites Descriptor IRG DAB / DAB+ Descodificación 4K Medición de niveles LTE 4.6.1 Señal Genérica Este tipo de señal es una señal digital especial que el equipo no demodula.
Página 91: Identificación De Satélites
Ajuste el span (valor recomendable para una señal terrestre 50 MHz y para una señal satélite 100 MHz). El valor actual del span se encuentra en la parte inferior derecha de la pantalla. Busque la frecuencia de la señal moviendo el joystick a derecha o izquierda. Si conoce el canal se puede cambiar el tipo de sintonización entre sintonía por frecuencia o por canal.
Página 92 Figura 62. Figura 63. Más información de instalaciones para señales de satélite en la nota de aplicación "Cómo instalar una antena parábolica" disponible en la web de PROMAX. Cap. 4: SINTONIZACIÓN DE SEÑAL RF septiembre 2019...
Página 93: Descriptor Irg
4.6.4 Descriptor IRG El medidor es compatible con las recomendaciones IRG y puede extraer el Carrier (identificación portadora) señal mostrarlo convenientemente y con todos los detalles. Esta información es de utilidad para identificar la interferencia que se esté produciendo gracias al identificador de portadora. Este identificador proporciona la información suficiente para detectar la fuente de la interferencia (nombre del cliente, datos de contacto, geo-coordenadas, etc.) y permitirá...
Página 94 4.6.5 DAB / DAB+ *. disponible como opción para el RANGER Neo 2. 4.6.5.1 Descripción Esta utilidad permite al usuario detectar, medir, analizar y visualizar señales de radio digital DAB y DAB+. El DAB (Digital Audio Broadcasting) es un estándar de emisión de radio digital, diseñado para receptores tanto de uso doméstico como portátiles para la...
Página 95 4.6.5.3 Modo Medidas Figura 65. Medidas DAB 1/3 Figura 66. Medidas DAB 2/3 septiembre 2019 Cap. 4: SINTONIZACIÓN DE SEÑAL RF...
Página 96 Figura 67. Medidas DAB 3/3 4.6.5.4 Modo Análisis de Espectro Figura 68. Espectro DAB 1/3 Cap. 4: SINTONIZACIÓN DE SEÑAL RF septiembre 2019...
Página 97 Figura 69. Espectro DAB 2/3 Figura 70. Espectro DAB 3/3 septiembre 2019 Cap. 4: SINTONIZACIÓN DE SEÑAL RF...
Página 98 4.6.5.5 Modo TV Figura 71. DAB 1/3 Figura 72. DAB 2/3 Cap. 4: SINTONIZACIÓN DE SEÑAL RF septiembre 2019...
Página 99: Señales Lte
Figura 73. DAB 3/3 4.6.6 Descodificación 4K El equipo puede identificar el formato de compresión HEVC (H.265) y mostrará los datos de la transmisión tal como tipo, perfil, formato, relación de aspecto, tasa de bits e imagen. El RANGER 2 y RANGER 3 dispone de la utilidad “4K Frame Grabber”...
Página 100 Ajuste el SPAN para visualizar la señal claramente. Se deberían hacer medidas en la frecuencia de enlace descendente (downlink) y ascendente (uplink). *. Si desea una canalización específica LTE contacte con PROMAX. Cap. 4: SINTONIZACIÓN DE SEÑAL RF septiembre 2019...
Página 101: Utilidades
5 UTILIDADES Introducción Las utilidades son funciones específicas que complementan las funciones básicas del equipo. Estas utilidades pueden ayudar a resolver situaciones específicas donde no es suficiente con las medidas habituales. En este capítulo se describe con detalle cada una de estas utilidades. Es recomendable conocerlas para aprovechar al máximo el potencial del equipo.
Página 102: Constelación
Streaming V/A Todas las señales También para fuente de señal IPTV y para entrada directa de TS-ASI La función T2MI del Analizador de TS no está disponible para el RANGER Neo 2 **. No disponible para RANGER Neo 2 Constelación 5.2.1 Descripción...
Página 103 5.2.2 Funcionamiento La constelación está disponible para todas las señales digitales, tanto terrestre como satélite. Para acceder a la utilidad Constelación: Conecte la señal a la entrada RF del equipo. Sintonice una señal digital de banda satélite o terrestre. Pulse la tecla Utilidades.
Página 104: Opciones De Menú
símbolos) hasta el rojo (máxima densidad). Una mayor dispersión de los símbolos indica mayor nivel de ruido o peor calidad de la señal. Si aparece concentración de símbolos respecto a la rejilla con cuadrícula completa (ver tipo de rejilla en menú avanzado) es indicativo de buena relación señal/ruido o ausencia de problemas.
Página 105: Test De Interferencia Lte
TV o un apantallamiento pasivo del camino directo entre las dos antenas (TV y LTE). Para más información, consulte la nota de aplicación "Dividendo Digital (LTE)" disponible en la web de PROMAX. septiembre 2019 Cap. 5: UTILIDADES...
Página 106: Configuración
5.3.2 Funcionamiento El test de interferencia LTE está disponible para todas las señales digitales terrestres. Configuración ► Pulse la tecla "Gestión de Instalaciones" durante un segundo para acceder a la configuración de "Preferencias". Diríjase a la pestaña "Utilidades" y configure los parámetros del filtro LTE: F.
Página 107: Descripción De Pantalla
Descripción de Pantalla ► Figura 76. Instalación seleccionada; fecha y hora. Tiempo transcurrido con filtro activo (ON). Medidas con filtro LTE activo de: MER: MER mínimo y máximo del canal de TV sintonizado (aquel en que sospechamos que puede estar afectado por una posible interferencia de señal LTE).
Página 108: Ecos
MER: MER mínimo y máximo del canal de TV sintonizado (aquel en que sospechamos que puede estar afectado por una posible interferencia de señal LTE). Potencia LTE: Potencia mínima y máxima en toda la banda LTE, entre las frecuencias mínima y máxima del filtro LTE. Unidades de medida/frecuencia central/span (span: 10 MHz/división).
Página 109 reducir al máximo el efecto que el eco puede causar en la instalación, reorientando la antena y reduciendo el efecto de los ecos recibidos. Esta función es sólo aplicable a señales DVB-T, DVB-T2 y DVB-C2. Por lo tanto, previamente se tendrá que configurar el equipo para la recepción de este tipo de señales.
Página 110 en la recepción del eco respecto al camino principal (la señal con más potencia). En el eje vertical se representa la atenuación en dB del eco respecto al camino principal. Ventana de datos de señal principal respecto a ecos. En el listado de los ecos se presenta la potencia, el retraso en microsegundos y la distancia en kilómetros de los distintos ecos.
Página 111: Mer Por Portadora
MER por portadora 5.5.1 Descripción La función MER por portadora analiza de forma continua la medida del valor del MER para cada una de las portadoras que componen el canal seleccionado y lo representa gráficamente. Esta herramienta es especialmente útil para el análisis de sistemas en que señales de diferente tipo y origen interfieren entre sí, como puede ocurrir durante el periodo de transición de la TV analógica a la digital.
Página 112 Descripción de Pantalla ► Instalación seleccionada; fecha y hora. Modo activo de joystick; banda seleccionada; Nivel de batería. Valores de medición de la señal en la frecuencia/canal seleccionado. Valores de medición de la media y la desviación estándar del MER. Gráfico del MER por portadora.
Página 113: Merograma
Muestra el estándar de transmisión seleccionado y accede al menú de parámetros de la señal. Accede al menú Utilidades. MEROGRAMA 5.6.1 Descripción La función MEROGRAMA realiza una representación gráfica del nivel de MER de las portadoras de la señal enganchada que se superpone a lo largo del tiempo. Durante el tiempo en el que se realiza la función MEROGRAMA se recogen datos de máximos y mínimos de varias medidas y el momento en que se alcanzaron.
Página 114 Descripción de Pantalla ► Figura 78. Instalación seleccionada; fecha y hora. Valores de medición de la señal en la frecuencia/canal seleccionado. Nivel máximo de MER. Gráfico del MEROGRAMA. Nivel mínimo de MER. Banda seleccionada; Nivel de batería. Valores de medición máximo y mínimo del MER y del MER Promedio de la señal en el tiempo.
Página 115: Espectrograma
5.6.3 Opciones de Menú En la parte inferior de la pantalla hay menús accesibles mediante las teclas de función. Muestra el canal/frecuencia donde apunta el cursor, permite seleccionar canalización y canal, accediendo al menú de sintonía. Muestra el estándar de transmisión seleccionado y accede al menú de parámetros de la señal.
Página 116 5.7.2 Funcionamiento La función Espectrograma está disponible para todas las señales. Conecte la señal a la entrada RF del equipo. Seleccione un canal o frecuencia. Seleccione el SPAN con el que desea visualizar el espectrograma. Pulse la tecla Utilidades Seleccione la opción Espectrograma. Aparece la función Espectrograma de la señal.
Página 117 Banda seleccionada; Nivel de batería. Valores de medición máximo y mínimo de la potencia de la señal y la potencia en toda la banda en el tiempo. Valor de medición máximo y mínimo de la medida seleccionada por el usuario en la opción "Medida de Usuario"...
Página 118: Test De Atenuación
A continuación se ha de realizar la Calibración. Para ello es necesario un generador de señal. Se recomienda la utilización de uno de los generadores de señales de PROMAX: RP-050, RP-080, RP-110 o RP-250 (según la banda de frecuencias). Conecte el generador y el medidor de campo donde se encuentre el origen de distribución de la señal en la instalación (antena, cuadro de distribución,...
Página 119 Los datos de medidas del Test de Atenuación pueden guardarse mediante la aplicación Adquisición de datos. Para ello, durante la creación del fichero de adquisición de datos, en la opción "Incluir Test de Atenuación" se deberá seleccionar Terrestre y/o Satélite. Posteriormente se deberá realizar una adquisición de datos desde el punto de medida donde se esté...
Página 120 Nivel de potencia de la señal de referencia capturada al calibrar y que se usa para el cálculo del nivel de atenuación (dBµV). Nivel de potencia de la señal de test en el punto de acceso de usuario (dBµV). Nivel de atenuación (dB); Atenuación = Referencia - Actual. Teclas programables.
Página 121: Monitorización De Señal
Piloto 2: Define la frecuencia de la señal piloto 2 (MHz). Monitorización de Señal 5.9.1 Descripción La función Monitorización de Señal permite al usuario realizar la monitorización de una señal sintonizada o bien de una canalización (múltiples canales) mediante la medición del nivel y otros parámetros a lo largo del tiempo. Todos estos datos se pueden visualizar posteriormente en el equipo o bien descargar a un PC y exportar a un archivo para su posterior análisis.
Página 122 En el modo Schedule empezará a tomar muestras de forma automática al finalizar la cuenta atrás hacia el tiempo de inicio. Acceda al menú Avanzado y pulse en Detener para terminar la monitorización. Los datos obtenidos se almacenarán automáticamente al finalizar.
Página 123 Figura 82. Monitorización de Canalización Instalación seleccionada; fecha y hora. Espectro. Medida de la potencia a lo largo del tiempo (el tamaño de ventana temporal se define en configuración). Mediciones de MER y C/N a lo largo del tiempo (el tamaño de ventana temporal se define en configuración).
Página 124 Canales de la canalización que está siendo monitorizada. Los datos de medida corresponden al canal seleccionado (apuntado por una punta de flecha roja). Funciones del Joystick: •Sin función en esta utilidad. Descripción de Eje de Coordenadas (Monitorización de canal único): •Eje X: Ventana 1: Frecuencia;...
Página 125: Configuración
5.9.4 Configuración El usuario puede ajustar algunos parámetros para la monitorización de la señal: Figura 83. Configuración para Monitorización de Canal Único Nombre del fichero: El usuario puede dar un nombre al fichero donde se guardan los datos. Todas las mediciones se almacenarán en el fichero de datos.
Página 126: Visor De Datos De Monitorización
Alarma GPS: Si esta casilla está marcada sonará un bip cuando el GPS se desenganche. 5.9.5 Visor de Datos de Monitorización El visor de datos permite navegar por los resultados de monitorización. Se accede directamente cuando se detiene la monitorización o bien abriendo el fichero de datos de la monitorización que se encuentra en el gestor de instalaciones.
Página 127: Procesamiento Del Fichero De Datos
Opciones de Menú: •F1: Sale del visor de monitorización. •F2: Muestra los parámetros de transmisión de la señal monitorizada. •F3: Muestra el canal monitorizado o en el caso de una monitorización de canalización permite seleccionar el canal que se desea visualizar. Funciones del Joystick: •Joystick arriba/abajo: Aumenta / disminuye el zoom.
Página 128 Figura 85. Cuando Excel intenta abrir el archivo se le pedirá el método de importación para abrir el archivo de datos XML de esta manera: Figura 86. Se debe elegir la opción en la que se pide una hoja de estilo. Aparecerá como una opción el fichero "COVERAGE.xsl".
Página 129: Cobertura De Señal
Acceda al modo Análisis de Espectro y sintonice la señal para el estudio de cobertura. *. El GPS no se incluye en el RANGER Neo 2. Contacte con PROMAX para adquirir un receptor GPS validado. septiembre 2019 Cap. 5: UTILIDADES...
Página 130 En caso de sintonizar una señal DVB-T2, en el menú Parámetros de la Señal seleccionar el Perfil (Base o Lite) y el identificador PLP. El usuario ha de seleccionar un perfil y un identificador PLP por cada análisis de cobertura de señal. Pulse la tecla Utilidades Seleccione la opción Cobertura de Señal.
Página 131 Descripción de Pantalla ► Figura 87. Cobertura de Señal de Canal Único Figura 88. Cobertura de Señal de Canalización Instalación seleccionada; fecha y hora. El icono en color verde indica que el sistema ha enganchado la señal GPS. El icono en color rojo indica que el sistema no ha enganchado la señal GPS.
Página 132 Mediciones de MER y C/N a lo largo del tiempo (el tamaño de ventana temporal se define en configuración). Indicador de Estudio de cobertura de la señal iniciado. LNB, banda seleccionada; nivel de batería. Ventana 1 con Información de la Señal: Frecuencia: frecuencia a la que la señal está...
Página 133 Muestra el menú de selección del estándar de transmisión y accede a los parámetros de la señal. Accede al menú Utilidades. Accede al menú Avanzado. En el menú Avanzado están las opciones para realizar la monitorización de la señal. Son las siguientes: Empezar: Inicia la monitorización.
Página 134 5.10.4 Configuración El usuario puede ajustar algunos parámetros para la cobertura de la señal: Figura 90. Nombre del fichero: El usuario puede dar un nombre al fichero donde se guardan los datos. Todas las mediciones se almacenarán en un fichero de datos.
Página 135 Alarma GPS: Si esta casilla está marcada sonará un bip cuando el GPS se desenganche. 5.10.5 Visor de Datos de Monitorización El visor de datos permite navegar por los resultados de monitorización. Se accede directamente cuando se detiene la monitorización o bien accediendo al abrir el fichero de datos de la monitorización que se encuentra en el gestor de instalaciones.
Página 136 Opciones de Menú: •F1: Sale del visor de monitorización. •F2: Muestra los parámetros de transmisión de la señal monitorizada. •F3: Muestra el canal monitorizado o en el caso de una monitorización de canalización permite seleccionar el canal que se desea visualizar. Funciones del Joystick: •Joystick arriba/abajo: Aumenta / disminuye el zoom.
Página 137 XML de esta manera: Figura 93. Se debe elegir la opción en la que se pide una hoja de estilo. Aparecerá como una opción el fichero "COVERAGE.xsl" (puede descargar el fichero “COVERAGE.xsl” de la página web de PROMAX). septiembre 2019 Cap. 5: UTILIDADES...
Página 138: Presentación De Las Medidas En Google Earth
“CONEXIÓN A DISPOSITIVOS EXTERNOS” en página 235). Acceda a la aplicación KML Generator de PROMAX (http://www.promax.es/ tools/kml-generator/). Haga clic sobre la pantalla del KML Generator y se abrirá un explorador de archivos. Seleccione el fichero con los datos (COBERTURA.XML) que ha copiado desde el medidor.
Página 139: Adquisición De Datos
Usar un margen PASA/FALLA: Utiliza solos dos colores (seleccionados por el usuario). Un color para las medidas que estén por debajo de un valor umbral determinado y otro color para las medidas que estén por encima de dicho valor. Parámetro de calidad a utilizar como referencia: Permite seleccionar el tipo de medida (POTENCIA, MER...) que queremos visualizar gráficamente en el mapa.
Página 140 canalizaciones configurables). En cada adquisición se pueden almacenar medidas realizadas en diferentes puntos de la instalación seleccionada. Las medidas se realizan para todos los canales presentes en la tabla de canales activa, tanto analógicos como digitales. Cada instalación contiene sus propios ficheros de adquisición de datos.
Página 141 Figura 94. A continuación puede seleccionar las canalizaciones terrestre y/o satélite en la cuales desea realizar la adquisición de datos. Las canalizaciones que aparecen son las que estén disponibles para la instalación actual. Figura 95. septiembre 2019 Cap. 5: UTILIDADES...
Página 142 Figura 96. En la siguiente ventana, el usuario puede seleccionar si durante la adquisición de datos desea capturar la lista de servicios (esta opción ralentiza el proceso pero proporciona más información) y si desea realizar una pausa entre canalizaciones (el proceso se para hasta que el usuario decide continuar).
Página 143 Una vez creada la adquisición de datos o seleccionada una ya existente aparece la pantalla de visualización de datos y se pueden iniciar las mediciones de los puntos de medida de la instalación. Si se trata de una nueva adquisición de datos, en primer lugar el sistema creará...
Página 144 También es posible descargar los ficheros de Adquisición de Datos en un PC mediante la aplicación NetUpdate (disponible en la página web de PROMAX). Una vez descargados, el programa NetUpdate puede generar informes con estos ficheros. Esto no es posible con los ficheros de Adquisición de Datos exportados directamente a USB (sin usar NetUpdate).
Página 145: Descripción De Pantalla (Adquisición De Datos)
Descripción de Pantalla (Adquisición de Datos) ► Figura 99. Instalación seleccionada; fecha y hora. Nombre de la adquisición de datos actual. Banda seleccionada; Nivel de batería. Exploración del espectro en tiempo real. Nivel/Potencia, tasa C/N, MER, tiempo previsto para identificar canal, tiempo transcurrido desde el inicio de la identificación del canal.
Página 146: Descripción De Pantalla (Visor De Datos)
Descripción de Pantalla (Visor de Datos) ► Figura 100. Visor de Datos de Canalización. Figura 101. Visor de Datos de Test de Atenuación. Instalación seleccionada; fecha y hora. Pestaña identificativa del punto de medida visualizado. Nombre de la adquisición de datos actual. Banda seleccionada;...
Página 147: Opciones De Menú
Fecha y hora de la adquisición de datos. Número de canales enganchados (PASS) o no enganchados (FAIL). Tabla con los datos de medición de cada canal. Por orden de izquierda a derecha: Color que significa si se ha identificado (BLANCO) o no se ha identificado (ROJO) el canal;...
Página 148: Captura De Imagen Y Datos
Opciones de Menú de Adquisición de Datos ► Cancela la adquisición de datos. Pone en pausa la adquisición de datos hasta que el usuario no vuelve a reanudarla pulsando de nuevo. 5.11.4 Test & Go La función "Test & Go" dentro de la utilidad "Adquisición de datos" permite realizar una adquisición de datos rápida ya que crea un nuevo fichero de adquisición de datos y un punto de medida y se inicia de forma automática.
Página 149: Configuración
La imagen puede visualizarse desde el propio equipo o descargarse y visualizarse mediante una aplicación externa. 5.12.2 Funcionamiento Configuración ► Pulse la tecla "Gestión de Instalaciones" durante un segundo para acceder a la configuración de "Preferencias". Diríjase a la pestaña "Utilidades" y seleccione la opción adecuada en "Tecla Captura".
Página 150: Exploración De Canalización
Aparece el listado de todas las capturas realizadas. Mueva el joystick arriba o abajo hasta encontrar el fichero a visualizar. Deje el cursor en el fichero a visualizar. Aparecerá una barra de progreso que dura unos instantes, en función del tamaño de la captura. A continuación aparecerá...
Página 151: Descripción De Pantalla
Figura 102. Al finalizar la exploración aparece la siguiente pantalla: Descripción de pantalla ► Figura 103. Espectro y Medidas: Muestra el espectro desplazándose por cada uno de los canales de la canalización. En la parte inferior aparece el canal y frecuencia junto a la medida de potencia/nivel y la relación portadora/ruido.
Página 152 Barra de progreso: Muestra en tiempo real el tipo de señal detectada y el progreso de la exploración. Al terminar aparece un mensaje informando de la finalización del proceso de exploración. Tabla de canales: Al final el proceso muestra un listado con los canales que se han detectado durante la exploración de la canalización.
Página 153: Descubrir Emisoras Fm
5.14 Descubrir Emisoras FM 5.14.1 Descripción La función Descubrir emisoras FM explora la banda de FM y da la opción de crear una canalización FM desde cero, con las emisoras detectadas. El rango de la frecuencia escaneada es 87 a 108 MHz. 5.14.2 Funcionamiento Para realizar una exploración de la banda FM:...
Página 154 Descripción de pantalla ► Figura 105. Espectro y Medidas: Muestra el espectro desplazándose por cada uno de los canales de la banda FM. En la parte inferior aparece el canal y frecuencia jun- to a la medida de nivel y la relación portadora/ruido. En la parte del espectro aparece la línea Mínimo Nivel FM.
Página 155: Intensidad De Campo
Guardar (al finalizar exploración): Esta opción aparece al finalizar el proceso de exploración. Guarda los resultados obtenidos durante la exploración. A la nueva canalización se le asigna el nombre de la canalización original por defecto y el usuario puede modificar dicho nombre mediante el teclado virtual que aparece previamente al guardado.
Página 156 Pulse la tecla Utilidades. Seleccione la opción Inten. Campo y en el menú desplegable que aparece seleccione On. Vuelva a seleccionar la opción Inten. Campo, ahora seleccione una nueva opción que aparece, llamada Configuración. En la pantalla de configuración introduzca los parámetros de calibración de la antena de forma manual o seleccione uno de los tipos de antena disponible (los datos de los diferentes tipos de antena han de ser importados por el usuario.
Página 157 Una vez finalizado vuelva al menú Utilidades y en la opción Inten. Campo seleccione Off. NOTA: Algunas utilidades (Constelación, Ecos, portadora, Merograma...) están deshabilitadas cuando la opción Intensidad de Campo está activa. No olvide desactivar "Intensidad de campo" para usar estas otras utilidades. 5.15.3 Configuración La opción de configuración de Intensidad de Campo permite introducir los...
Página 158: Generación De La Tabla De Calibración E Importación
El usuario puede importar los datos de calibración de la antena obtenidos de los datos del fabricante. Para ello se ha creado una plantilla (disponible en la web de descargas de PROMAX) que puede rellenarse e importarse en el equipo (esta plantilla está generada en un fichero Excel; el proceso explicado a continuación solo funciona a partir de la versión Excel 2007 y superiores).
Página 159: Importación
En la casilla "Model" introduzca el nombre con el que se identificará la antena (máximo 8 caracteres). En la casilla "Description" introduzca una descripción para identificar la antena. En la casilla "Impedance" seleccione el valor de impedancia de la antena entre 50 o 75 ohmios.
Página 160: Eliminación
Pulse la tecla Gestor de Instalaciones , seleccione la instalación donde desea añadir la tabla de calibración de la antena y pulse la tecla "Gestionar". Pulse la tecla : "Instalación" y seleccione la opción "Añadir Antena". Seleccione la antena que desea añadir y OK. La tabla de calibración de la antena se añadirá...
Página 161 Figura 109. Para añadir una nueva tarea pulse : Tareas y seleccione la opción "Añadir". Aparecerán tres opciones: Captura, Adquisición de datos y Monitorización. Figura 110. La opción "Captura" ejecuta la tarea de captura de pantalla. El usuario puede seleccionar la pantalla y el tipo de captura. Las opciones de pantalla incluyen cualquier vista de los tres modos: Medidas, Espectro o TV.
Página 162 Figura 111. La opción "Adquisición de datos" realiza la tarea de ejecutar una adquisición de datos. El usuario previamente ha de seleccionar la adquisición de datos de entre las disponibles para la instalación actual. Si no hay ninguna disponible debería crear una nueva (para más detalles consulte “Adquisición de Datos”...
Página 163 Figura 112. Para modificar algún parámetro de la tarea, marque la casilla junto a esta y pulse : Parámetros. Para eliminar una tarea marque la casilla junto a esta y en :Tareas pulse sobre "Eliminar". Al finalizar la planificación de tareas pulse :Salir.
Página 164: Programación Del Temporizador
AVISO: El equipo se puede apagar tras la planificación de las tareas ya que se encenderá automáticamente cuando llegue el momento de ejecución de la tarea. No pueden ejecutarse dos tareas simultáneamente. Es recomendable que la adquisición de datos seleccionada no tenga activada la opción de pausa al cambiar de canalización, ya que en ese caso el proceso se pararía durante la ejecución de la tarea.
Página 165: Analizador De Transport Stream
Parar •Manual: El usuario finaliza la tarea. •En fecha: El usuario selecciona la fecha de fin de la tarea (día/mes/año) y (hora:minuto). •Ejecutar un número de veces: La ejecución de la tarea finaliza tras el número de veces configurado. Apagado después de ejecución: Al marcar esta opción el equipo se apagará...
Página 166: Funcionamiento General
T2MI : Muestra todos los metadatos de las tablas T2MI jerarquizadas en forma de diagrama de árbol de manera que puede visualizarse su contenido en detalle. 5.17.2 Funcionamiento General La función Analizador de Transport Streams (TS) está disponible para todas las señales DIGITALES.
Página 167: Descripción De Pantalla
Descripción de Pantalla ► Figura 114. Instalación seleccionada; fecha y hora. Función seleccionada. Banda seleccionada; Nivel de batería. Árbol de tablas principal. Árbol de tablas de detalle. Estado de la señal (buscando/enganchado/nombre del múltiple/span seleccionado). Menús de teclas programables. •Avanzado : Se despliega la opción "Restart Analysis"...
Página 168: Descripción De Tablas
Descripción de Tablas ► A continuación se da una breve explicación de las tablas principales que pueden aparecer en la detección del TS. Para más detalles recomendamos consultar la norma técnica ETSI TR 101 211. Existen dos grupos genéricos de tablas: Tablas PSI (Program Specific Information): Son las tablas definidas por el estándar MPEG-2 a nivel mundial.
Página 169: Análisis De Bitrate
aparece el descriptor con el LCN que proporciona información de ordenación de los servicios enviados. BAT (Bouquet Association Table): Tabla que contiene la información requerida para agrupar un determinado número de servicios por razones comerciales o de contenido (paquetes de servicios de una determinada plataforma de distribución, paquetes de servicios de un determinado género cinematográfico, etc.).
Página 170 Descripción de Pantalla ► Figura 115. Instalación seleccionada; fecha y hora. Función seleccionada. Banda seleccionada; Nivel de batería. Gráfico Circular. El gráfico representa y muestra el porcentaje de cada servicio respecto al bitrate total del canal sintonizado. Los colores del gráfico se corresponden con los servicios detectados mostrados en el lado derecho de la pantalla.
Página 171: Descripción De Pantalla Principal
Funciones del Joystick: •Joystick arriba/abajo: Permite desplazarse entre los servicios detectados. •Pulsar Joystick: Al pulsar sobre un servicio aparecerá el detalle de dicho servicio. 5.17.5 Alarmas Descripción ► Esta utilidad monitoriza el TS. La aplicación es dinámica y permite visualizar en tiempo real la evolución del TS y las alarmas que se pueden producir.
Página 172: Descripción De Pantalla De Registros
Prioridad 1: Parámetros de Máximo nivel de seguridad. Son las alarmas que hacen al TS vulnerable e impiden que se puedan recibir. Los parámetros a este nivel han de ser correctos para que el TS sea descodificable. Si falla alguno de estos parámetros no se podrá recuperar la información y por tanto no se podrá...
Página 173 Figura 117. En la pestaña "Registro" se muestra los datos de registro de la alarma. En la pestaña "Descripción" se encuentra una descripción de la alarma. En la pestaña "Ajustes" puede configurarse el registro de alarma con las siguientes opciones: Activar esta alarma: Cuando está...
Página 174: Lista De Pid
5.17.6 Lista de PID Descripción ► Esta utilidad muestra una lista PID ordenada con una breve explicación de cada PID y su tasa de bits. La tasa de bits se actualiza continuamente para ayudar a entender el uso del ancho de banda. Descripción de la Pantalla ►...
Página 175 5.17.7 T2MI *. disponible para RANGER Neo 3 y RANGER Neo 4 Descripción ► En la tecnología de difusión DVB-T2, los multiplexores entregan una o más señales MPEG-2 TS a una puerta de enlace (gateway) T2. El gateway T2 asigna cada MPEG-2 TS a un PLP específico (Physical Layer Pipe) y construye una señal multicapa más compleja conocida como T2-MI (T2 Modulator Interface).
Página 176 Descripción de Pantalla ► Figura 119. Figura 120. Instalación seleccionada; fecha y hora. Función seleccionada. Banda seleccionada; Nivel de batería. Árbol de tablas principal. Cap. 5: UTILIDADES septiembre 2019...
Página 177: Grabación De Transport Stream
Árbol de tablas de detalle. Estado de la señal (buscando/enganchado/nombre del múltiple/span seleccionado). Menús de teclas programables. •Avanzado :Se despliega la opción "Restart Analysis" que realiza una nueva detección y actualización de las tablas del TS y “Extract TS” que permite extraer y mostrar las tablas DVB-SI que pertenecen al MPEG-2 TS encapsulado del PLP seleccionado.
Página 178 Acceda al menú de Ajustes y en la opción “Entrada Decodificador TS” seleccione por donde entra el transport stream: Demoduladores RF/IPTV o Entrada ASI. Pulse la tecla : Utilidades y seleccione la opción “Grabación TS”. Aparecerá la pantalla para la grabación / reproducción del transport stream. En el menú...
Página 179 Descripción de la Pantalla ► Figura 121. Instalación seleccionada; fecha y hora. Icono de grabación (cuando está grabando); Banda seleccionada; Nivel de batería. Imagen en grabación / reproducción. Tiempo de grabación / reproducción transcurrido. Teclas de control: : Grabación. : Hacia atrás. : Parar.
Página 180: Network Delay Margin
Funciones del Joystick: •Joystick izquierda/derecha: Navegación entre las teclas de control. •Pulsación: Inicio/Paro. 5.18.3 Opciones de Menú En la parte inferior están las teclas de funciones. A continuación se describen. Salir: Sale de la utilidad. Borrar fichero: Borra la memoria interna dedicada a la grabación de transport stream (previo mensaje de confirmación).
Página 181 5.19.2 Funcionamiento La función Network Delay está disponible para todas las señales digitales. Conecte la señal a medir en la entrada RF del equipo. Conecte la señal de sincronización a la entrada 1PPS del equipo. Pulse la tecla Utilidades Seleccione la opción Network Delay. Aparece en la pantalla inicial de Network Delay.
Página 182: Atenuación De Hombreras
5.20 Atenuación de Hombreras 5.20.1 Descripción La utilidad Atenuación de Hombreras realiza una medición de las interferencias en los canales adyacentes que aparecen con forma de hombreras ("shoulders" en inglés). Las señales de radiodifusión, DVB-T, DVB-T2, ISDB-T o ATSC se construyen de forma que cumplan requisitos estrictos a nivel de RF orientados principalmente a garantizar que ocupen el ancho de banda que se les ha asignado y que no interfieran con otros canales adyacentes.
Página 183: Grabación De Servicio
Descripción de la Pantalla ► Figura 123. Frecuencia / canal sintonizado; Potencia; C/N; MER; CBER; VBER de la señal piloto. Espectro del canal que muestra la atenuación de hombreras delimitado por dos marcadores verticales de color rojo. Estos marcadores delimitan el área de cálculo de la atenuación de hombreras superior (Sup) y atenuación de hombreras inferior (Inf).
Página 184 Conecte una memoria USB a uno de los puertos USB del medidor. Pulse la tecla : Utilidades y seleccione la opción Grabación de Servicio. Aparecerá la pantalla para la grabación del servicio. Inicie la grabación pulsando la tecla RECORD Finalice la grabación pulsando la tecla STOP El fichero de la grabación se guarda en la carpeta PVR que crea el equipo dentro de la memoria USB.
Página 185: Tilt
Ventana de información de los ficheros grabados que muestra el nombre, tamaño y fecha de creación. Aparecerán las grabaciones que se encuentren en la ubicación de grabación seleccionada (memoria interna o USB). Tamaño del servicio en grabación y tiempo. Ventana de información del fichero grabado seleccionado: duración de la grabación, máxima tasa de bits, canal del servicio grabado y capacidad de memoria disponible.
Página 186 Normalmente, en las redes de CATV se transmiten dos señales piloto al principio de banda y dos al final. Estas señales se pueden sintonizar simultáneamente en la pantalla de Tilt para evaluar la pendiente de pérdidas y reajustar los ecualizadores de los amplificadores con el fin de compensar las pérdidas y asegurar una respuesta plana en toda la banda.
Página 187: Scan
Frecuencias piloto 1 a 4 y potencia de cada una. Estas frecuencias son editables por el usuario. Valor de TILT (pendiente) en dB/MHz y diferencia entre frecuencia piloto 1 y frecuencia piloto 4 en dB. Representación gráfica de las potencias de las frecuencias piloto y TILT resultante.
Página 188: Streaming V/A
Descripción de la Pantalla ► Figura 126. Instalación seleccionada; fecha y hora. Área de iconos. Frecuencia y medidas del canal seleccionado. Representación gráfica de las potencias de cada canal de la canalización seleccionada. La zona sombreada con la punta roja indica el canal seleccionado.
Página 189: Configuración
Configuración ► Pulse la tecla "Gestión de Instalaciones" durante un segundo para acceder a la configuración de "Preferencias". Diríjase a la pestaña "Streaming V/A" y configure los parámetros de streaming: Dirección IP: Es la dirección IP del PC al cual deseamos retransmitir en streaming desde el medidor.
Página 190 Para finalizar el servicio de streaming, pulse la tecla : Utilidades, seleccione la opción “Streaming V/A” y seleccione “Parar”. Cap. 5: UTILIDADES septiembre 2019...
Página 191: Monitorización De Banda Wifi
6 MONITORIZACIÓN DE BANDA WIFI Introducción La tecnología WiFi permite la conectividad y comunicación inalámbrica entre dispositivos usando la banda de frecuencias a partir de 2,4 GHz. Esta banda es utilizada también por otras tecnologías como bluetooth, USB wireless, domótica, teléfonos inalámbricos, cámaras de seguridad, hornos microondas, etc.
Página 192: Conexión A Punto De Acceso Wifi
el conector RF. Por este motivo muestra cualquier señal en esa banda, no solo las señales WiFi (para más detalles consulte el siguiente apartado). Para visualizar la información de los puntos de acceso pulse la tecla Medidas . Pulse la tecla "Avanzado" (F4) para obtener más detalles del punto de acceso (para más detalles consulte el siguiente apartado).
Página 193 6.4.1 Descripción Esta función muestra el espectro de la banda WiFi superpuesto a los puntos de acceso detectados, junto a los datos de potencia, identificación y ancho de banda. La visualización del espectro se ha de ajustar para poder ver de una manera clara la ocupación de cada canal.
Página 194 -Cuando se sintoniza por Punto de Acceso muestra el canal central para el punto de acceso seleccionado. El Punto de Acceso selecciona se ilumina para facilitar su identificación. -Cuando se sintoniza por Canal muestra el canal actual. Si el canal seleccionado es el canal central de un punto de acceso, entonces el punto de acceso se ilumina y muestra los datos de ese punto de acceso.
Página 195 Funciones del Joystick: •Pulsación de Joystick: Cambia de Modo. -Sintonía por Punto de Acceso: (-> AP -> SP ->). -Sintonía por Canal: (-> CH -> SP ->) •Joystick derecha/izquierda: -En modo AP: Cambia de punto de acceso. -En modo CH: Cambia de canal WiFi. -En modo SP: Cambia de span.
Página 196: Estudio De Ubicación
► Menú Utilidades (F3) Accesible mediante la tecla de función F3, contiene una opción de filtrado. Filtrado de PA por RSSI: Permite filtrar los Puntos de Acceso que se mostrarán en pantalla a partir del valor RSSI. Es recomendable usarlo cuando aparecen muchos PAs en pantalla.
Página 197 6.5.2 Descripción de Pantallas ► Puntos de Acceso del Estudio de Ubicación Figura 128. SSID (Service Set ID): Nombre del Punto de Acceso. BSS (Basic Service Set ID): MAC del Punto de Acceso. CA: Canal central del Punto de Acceso. RSSI: Potencia (en dBm) con que se está...
Página 198: Informe Del Punto De Acceso
► Informe del Punto de Acceso Figura 129. Funciones del Joystick: •Joystick arriba / abajo: Desplazamiento por el informe. 6.5.3 Opciones de Menú ► Desde la pantalla Estudio de Ubicación: Menú Avanzado (F4). •Ver todos los parámetros: Accede a la pantalla con un informe detallado de todos los parámetros asociados al punto de acceso seleccionado.
Página 199: Iptv
7 IPTV Introducción IPTV son las siglas de Televisión por redes IP. De hecho se trata de TV sobre cualquier tipo de red de distribución basada en paquetes IP. Pueden ser LAN (Local Area Network), Ethernet, redes locales de ordenadores, etc. Con el crecimiento de los sistemas de distribución de televisión basados en LAN, tener una entrada IPTV en el medidor de campo se convierte en una característica muy útil.
Página 200: Descripción De Pantallas
Descripción de Pantallas 7.3.1 Modo Medidas Figura 130. Instalación seleccionada; fecha y hora. Modo IPTV activo; Nivel de batería. Barra gráfica "Uso de Buffer" que indica el porcentaje de uso del buffer interno para el stream multicast. Barra gráfica "Tasa de bits TS" que indica la tasa de bits recuperados del stream multicast.
Página 201 aparte de stream Multicast. En esa situación, puede haber pérdida de datos. Medidas realizadas sobre la recepción multicast: Paquetes recibidos, paquetes perdidos RTP, paquetes reparados FEC, porcentaje de uso del buffer, recepción estable y tasa de bits del TS (si la entrada del paquetes del TS es muy variable, no se podrá...
Página 202 Figura 132. Instalación seleccionada; fecha y hora. Modo IPTV activo; Nivel de batería. Parámetros de Internet: Velocidad de la red, versión de protocolo IGMP, IP de direccionamiento del servidor, protocolo de comunicación utilizado (UDP/ RTP), estado de corrección de errores (FEC), filas FEC, columnas FEC y paquetes TS / marco IP.
Página 203 Figura 133. Tiempo entre Llegada de Paquetes Figura 134. Tasa de Paquetes respecto a Tiempo Instalación seleccionada; fecha y hora. Modo IPTV activo; Nivel de batería. septiembre 2019 Cap. 7: IPTV...
Página 204 Tiempo entre llegada de paquetes: Muestra el porcentaje de paquetes IP como función del tiempo entre paquetes. El objetivo es comprobar la continuidad en la recepción de paquetes para el TS seleccionado. En general, las medidas del gráfico se deberían concentrar cerca de valores de tiempo pequeños.
Página 205 IP de la dirección multicast y nombre del servicio seleccionado. Menús teclas programables (para más detalles consulte “Configuración” en página 199). Figura 136. Instalación seleccionada; fecha y hora. Imagen del servicio sintonizado. Información del vídeo sintonizado. TIPO: Tipo de codificación y velocidad de transmisión de vídeo. FORMATO: Resolución (horizontal x vertical), relación de aspecto y frecuencia.
Página 206: Utilidades
TSID: Identificador de la trama de transporte. SID: Identificador del servicio. Tipo Aplicación: Tipo de servicio interactivo detectado tal como HbbTV, MHP y MHEG-5. La URL asociada al servicio interactivo se muestra en F4: Avanzado - URLs detectadas. LCN: Número de Canal Lógico. Es el número lógico de canal inicial asignado al primer canal del receptor.
Página 207 7.4.1 PING/TRAZA La utilidad PING es una utilidad de diagnóstico de la red. Para utilizarla siga los siguientes pasos: Ajuste de parámetros del test PING/TRACE. Pulse : Avanzado. Las opciones son: Modo: Seleccione entre •PING: Comprueba la respuesta de otro equipo en la misma red o en una red externa.
Página 208: Ver Registro De Red Ip
Si recibe respuesta aparecerá en pantalla el mensaje "Reply from" con la dirección de respuesta, el numero de bytes recibidos, el tiempo de respuesta, el TTL (time-to-live) o IPTD medio (retardo medio de los paquetes IP transferidos) e IPDV (variación del retardo de los paquetes IP). Para salir de la aplicación pulse : Salir.
Página 209: Configuración
Figura 139. Multicast: Permite cambiar la dirección multicast. Captura: El sistema captura un paquete ethernet que pertenece al stream multicast recibido. La información de este paquete se muestra en forma de árbol que puede desplegarse para mostrar los datos de cabecera de cada protocolo disponible (Ethernet, IPv4, UDP y RTP).
Página 210: Ajustes Generales Y Preferencias
Puerto: Permite al usuario seleccionar el puerto (el protocolo es detectado automáticamente por el medidor). Direcciones Multicast recientes: Muestra una lista de direcciones multicast recientemente usadas. Direcciones Multicast descubiertas: Descubre y muestra todos los streams multicast en la red. Muestra una lista completa incluyendo direcciones IP y tasas de bits para cada stream.
Página 211 detección de errores en el acceso a la red. Active el protocolo DHCP para una configuración adecuada de la IP. Dirección IP: Dirección IP del medidor en la red local. Máscara: Máscara de subred del equipo (por defecto 255.255.255.0). Puerta de enlace: Permite al medidor salir de la red local cuando se utiliza PING o TRAZA (si la red no tiene puerta de enlace, usar 0.0.0.0).
Página 212 Cap. 7: IPTV septiembre 2019...
Página 213: Ott
8 OTT Introducción OTT o Over The Top define los servicios de vídeo, audio y otros entregados directamente al usuario a través de Internet, mediante servicios VoD (Video On Demand) o retransmisiones en vivo (Live). Hay diferentes estándares que se utilizan para transmitir servicios OTT, siendo MPEG-DASH y HLS los más populares.
Página 214: Descripción De Pantallas
A continuación el equipo selecciona uno de los streams disponibles y lo muestra en “Representación”. En la pantalla OTT 1/2 aparece información detallada del stream seleccionado. En la pantalla OTT 2/2 aparece la secuencia de solicitudes de los segmentos y los resultados (OK, failed). Para visualizar la gráfica con el bitrate de descarga de los segmentos OTT pulse Descripción de Pantallas 8.3.1...
Página 215: Bitrate De Los Segmentos Ott
Figura 141. Registro de Solicitud de Segmentos y estado 8.3.2 Bitrate de los Segmentos OTT Figura 142. URL seleccionada. Representación seleccionada (resolución y perfil). septiembre 2019 Cap. 8: OTT...
Página 216 Gráfica del bitrate de descarga de los segmentos. La gráfica se desplaza a la derecha a medida que se descargan los segmentos. Estatus del estándar. Menús de Teclas Programables (para más detalles consulte el siguiente apartado). Funciones del Joystick: •Joystick Arriba/Abajo: Disminuye/Aumenta el span de tiempo. Descripción de Eje de Coordenadas: •Eje X: Span de tiempo (s).
Página 217: Gestión De Instalaciones
9 GESTIÓN DE INSTALACIONES Descripción El Gestor de Instalaciones es un programa integrado en el equipo que permite al usuario, de forma sencilla, crear una carpeta para cada instalación, donde se almacenarán gestionarán datos dicha instalación forma independiente. Las medidas, canalizaciones, capturas de pantalla y cualquier otro dato asociado a la instalación se almacenarán en la carpeta correspondiente a su instalación.
Página 218: Gestión De Una Instalación
El menú se compone de las siguientes opciones: Cargar : Carga la instalación seleccionada. Para seleccionar una instalación de la lista se ha de situar el cursor sobre la instalación y pulsar el joystick. A continuación se ha de pulsar la tecla "Cargar".
Página 219 Figura 144. La ventana se divide en tres áreas bien definidas: Área de Visualización del Fichero: Es el área donde se visualizan los datos descriptivos del fichero sobre el que está posicionado el cursor en el área de listado de ficheros. Los datos se visualizan en el caso que el cursor se mantenga sobre él durante unos instantes.En el caso de la visualización de una captura de pantalla, se muestra una miniatura de la pantalla tal como fue capturada.
Página 220 NetUpdate (para más detalles consulte el manual del programa NetUpdate en la web de PROMAX). Instalación •Añadir Canalización: Abre una ventana que permite añadir a la instalación actual cualquiera de las canalizaciones terrestre / satélite o bandas (para la opción óptica) disponibles en el equipo.
Página 221: Crear Una Nueva Instalación
Opciones: Esta opción aparece si existe alguna opción adicional asociada al tipo de fichero seleccionado. •Ver a pantalla completa: Esta opción sólo aparece si se selecciona una imagen en el listado de ficheros. Permite visualizar la imagen seleccionada a pantalla completa. •Programa DiSEqC: Esta opción sólo aparece si se selecciona una canalización satélite en el listado de ficheros.
Página 222: Operaciones De Edición
Cuando termine, la nueva instalación creada será la instalación actual. Operaciones de Edición En la lista de instalaciones, al seleccionar la opción Operaciones se despliega un menú con las opciones de edición sobre los ficheros de instalación: Marcar Todos: Marca todos los ficheros de la lista de instalaciones. Desmarcar Todos: Desmarca todos los ficheros de la lista de instalaciones.
Página 223 Los datos que pueden importarse son: Instalaciones. Canalizaciones. Antenas. Funcionamiento ► Copie el fichero a importar en un pendrive y conéctelo al puerto mini-USB mediante el cable suministrado. El fichero ha de estar en el formato adecua- do para que el sistema lo pueda reconocer. Pulse la tecla Gestor de Instalaciones Pulse la tecla "Operaciones".
Página 224 Cap. 9: GESTIÓN DE INSTALACIONES septiembre 2019...
Página 225: Webcontrol
10 WEBCONTROL 10.1 Introducción El webControl es una funcionalidad que permite conectarse de forma remota al equipo para poder visualizar medidas y operar sobre él. El medidor ha de estar conectado a una red con acceso a Internet. Para conectar con el medidor desde un dispositivo de acceso remoto solo se necesita un navegador web estándar.
Página 226 Si conecta el medidor a una red con un router o servidor con el protocolo DHCP activado, puede poner la casilla DHCP a ON y el sistema se encargará de asignarle automáticamente los parámetros para registrarse en la red. En caso contrario continúe con los siguientes pasos para la configuración manual del medidor.
Página 227 Existen multitud de formas y dispositivos para poder conectarse al medidor desde una red externa. Si ha intentado usar el webControl siguiendo las indicaciones y no ha conseguido establecer conexión con éxito contacte con el servicio de asistencia técnica de PROMAX (promax@promax.es) y le ayudaremos. septiembre 2019...
Página 228: Medidas Y Espectro
PROMAX (promax@promax.es) con la siguiente información: Detalles de contacto: Nombre completo, nombre de la empresa y dirección, número de teléfono y correo electrónico. Número interno que aparece en la ventana (internal number). Código de recuperación que aparece en la ventana (recovery code).
Página 229 Descripción de la Pantalla ► Figura 147. Función seleccionada (Medidas y Espectro). Fuente de la Señal. Datos del medidor conectado (nombre del modelo, número de serie, versión de release/versión webControl). Opciones de configuración del usuario: Change Password (Cambio de contraseña); Reboot Equipment (Reiniciar equipo); Logout (Cierre de sesión).
Página 230: Parámetros De Tv
10.4 Parámetros de TV Descripción ► La pantalla de Parámetros de TV muestra metadatos importantes que identifican la red (NID), (ONID), TS, Servicio, LCN, etc. más una sucesión de capturas de imagen de uno de los servicios que pertenezca al múltiple seleccionado. Para establecer comunicación es suficiente con un ancho de banda de 200 kB/s.
Página 231: Consola Remota
.Opciones de configuración de la señal. Al hacer clic sobre los botones se muestran las opciones de configuración: •Configuración de señal Terrestre / Satélite. •Configuración del Tipo de Sintonía. •Parámetros de la señal detectada. Muestra si la señal se ha enganchado y en ese caso de qué multiplex. Parámetros de selección: Tipo de sintonía, selección de canal/frecuencia y canalización.
Página 232 Para acceder a esta pantalla se ha de pulsar sobre el icono de Consola Descripción de la Pantalla ► Figura 149. Función seleccionada (Consola). Datos del medidor conectado (nombre del modelo, número de serie, versión de release/versión webControl). Opciones de configuración del usuario: Change Password (Cambio de contraseña);...
Página 233: Monitorización
10.6 Monitorización Descripción ► La pantalla Monitorización permite monitorizar los canales seleccionados de una canalización mediante la configuración de alarmas sobre determinados parámetros. Cuando el sistema ha iniciado una monitorización puede consultarse el histórico de monitorización simultáneamente pero no el resto de servicios del webControl.
Página 234 A continuación aparecerá un listado con los canales disponibles en la canalización que permitirá configurar las alarmas de cada uno de ellos. Para configurar la alarma de un canal se ha de hacer clic sobre el icono de cruz junto al canal. Se desplegará una lista con todos los parámetros que pueden configurarse en el canal.
Página 235 detalles consulte “?Opciones de SMTP” en página 52). Para parar pulse “Stop Monitoring” o cancele el control remoto del equipo. Los datos obtenidos podrán visualizarse en la pantalla “Historical Monitoring”. Descripción de Pantalla ► Figura 150. Creación / Edición de Monitorización Función seleccionada (Monitorización).
Página 236: Histórico De Monitorización
Figura 151. Monitorización en funcionamiento Selección de Parámetro que se muestra en el gráfico. Botón de Inicio / Paro de Monitorización. Gráfico de barras del parámetros seleccionado. En la parte inferior aparece el canal que está siendo medido. Al pulsar sobre un canal del gráfico de barras aparece una ventana con la medida.
Página 237 Para acceder a esta pantalla se ha de pulsar sobre el icono Funcionamiento ► En la casilla “Monitoring” seleccione la monitorización de la que desea obtener los datos. En la casilla “Channels” seleccione el canal del que desea obtener los datos. Para todos los canales seleccione “All”.
Página 238 Descripción de Pantalla ► Figura 152. Función seleccionada (Histórico de Monitorización). Datos del medidor conectado (nombre del modelo, número de serie, versión de release/versión webControl). Opciones de configuración del usuario: Change Password (Cambio de contraseña); Reboot Equipment (Reiniciar equipo); Logout (Cierre de sesión).
Página 239: Gestión De Instalaciones
10.8 Gestión de Instalaciones Descripción ► La pantalla Gestión de Instalaciones permite acceder al gestor de ficheros y al creador de canalizaciones desde cero. Para acceder a esta pantalla se ha de pulsar sobre el icono 10.8.1 Gestor de Ficheros Esta función permite la gestión de los ficheros que forman parte de una instalación (canalizaciones, capturas de imagen, registros de datos, etc.).
Página 240 Download: Descarga la carpeta o fichero seleccionado en el PC. Cuando se trata de una carpeta o varios ficheros se descarga en formato de compresión TGZ. Delete: Borra la carpeta o fichero seleccionado. Menú de Opciones (botón derecho del ratón): ►...
Página 241: Creación De Canalización
Descripción de la Pantalla de Gestión de Instalaciones / Ficheros ► Figura 153. Gestor de Ficheros Función seleccionada (Gestión de Instalaciones). Pestañas para selección de Gestor de Ficheros o Creador de Canalizaciones. Barra de herramientas. Área de navegación de ficheros. Datos del medidor conectado (nombre del modelo, número de serie, versión de release/versión webControl).
Página 242: Edición De Canalización
Pulse el botón “Add Channel” e introduzca uno a uno todos los canales que forman la canalización. Se ha de definir el nombre del canal, su frecuencia y el tipo de señal. Los canales pueden modificarse pulsando sobre cada parámetro o bien eliminarse pulsando la cruz roja.
Página 243 subcarpeta “TERR” contiene las canalizaciones terrestres y “AUX” contiene otros tipos de canalizaciones. Seleccione el fichero con la canalización a editar, pulse el botón derecho del ratón y seleccione la opción “Edit channel plan”. Aparecerán los parámetros de definición de la canalización y todos los canales que la forman.
Página 244 Cap. 10: WEBCONTROL septiembre 2019...
Página 245: Conexión A Dispositivos Externos
11 CONEXIÓN A DISPOSITIVOS EXTERNOS 11.1 Descripción El equipo está pensado para poder interactuar con dispositivos externos, intercambiando información a través de sus conectores de entrada y salida. Los tipos de conexión son: Conexión de entrada/salida de datos mediante puerto Ethernet (IPCTRL). Conexión de entrada/salida de datos mediante puerto USB.
Página 246 Para copiar datos específicos de una instalación ► Conecte la memoria USB al puerto USB del equipo. Debe aparecer el icono USB en la parte superior derecha del equipo. Este icono indica que se ha detectado un USB conectado en el puerto. Pulse la tecla Instalaciones y marque la instalación de la cual desea descargar los datos.
Página 247: Adaptador "Dongle" Usb Wifi
Aparecerá una barra de progreso y un mensaje indicando que se están copiando los ficheros en el USB. Los ficheros se copian por defecto en el directorio raíz de la memoria USB en formato ZIP. Al finalizar puede extraer directamente el cable con la memoria USB y conectarla a un ordenador para visualizar los ficheros copiados.
Página 248: Puerto Ethernet
La comunicación con el equipo se puede realizar desde un software que permita la comunicación utilizando comandos de control remoto (como hyperterminal o PuTTY), o bien mediante el programa NetUpdate o webControl de PROMAX (para más detalles sobre webControl consulte “WEBCONTROL” en página 215).
Página 249: Conexión Mediante Netupdate
► El programa NetUpdate se puede descargar de forma gratuita desde el área de descargas de la página web de PROMAX. El programa NetUpdate permite las siguientes operaciones: Actualizar el firmware/software del equipo. Abrir/Recibir/Archivar/Imprimir ficheros de datos capturados mediante la función de adquisición de datos.
Página 250: Conexión Mediante Comandos De Control Remoto
Si se establece conexión aparecerá una ventana de confirmación y podrá ver los datos del medidor en la ventana principal de NetUpdate (para más detalles consulte el manual de NetUpdate en la web de PROMAX). 11.3.2 Conexión mediante Comandos de Control Remoto Descripción ►...
Página 251: Puerto Hdmi
Aparecerá una ventana con línea de comandos desde donde se podrán enviar los comandos de control remoto (para más detalles consulte el documento “Comandos de Control Remoto” en la web de PROMAX). 11.4 Puerto HDMI HDMI (High-Definition Multimedia Interface) es una interfaz compacta de audio/ vídeo para transmitir datos digitales descomprimidos.
Página 252: Conector Rf
Seleccione el comando o programa deseado y pulse el joystick para enviarlo a la antena. De esta forma podrá controlar la antena (para más información acerca de comandos y programas DISEqC descargue documento explicativo de la web de PROMAX). Cap. 11: CONEXIÓN A DISPOSITIVOS EXTERNOS septiembre 2019...
Página 253 11.6.2 Comandos SCD / EN50494 (SatCR) Mediante la función SCD/EN50494 (estándar internacional conocido también como SatCR) es posible controlar los dispositivos de una instalación de TV satélite que sean compatibles con este estándar que permite concentrar múltiples frecuencias de bajada (slots) por un único cable. De esta forma cada usuario utilizando un slot puede sintonizar y descodificar cualquier señal presente en el satélite.
Página 254 La ventana de configuración muestra las opciones que el usuario puede modificar: número de slots, slot seleccionado, dirección del dispositivo, habilitación de los pilotos de prueba (al activarlo el dispositivo SatCR emite un piloto de nivel constante para cada frecuencia de bajada para la identificación de los canales disponibles), satélite seleccionado y paso de frecuencia.
Página 255 Figura 156. También desde la opción SCD2/EN50607, seleccione Socket para acceder a la configuración de sockets. El usuario puede seleccionar las bandas activas para cada socket y enviarlas. Figura 157. Una vez está configurado, el usuario mediante la tecla "Sintonía", puede seleccionar la banda de usuario.
Página 256: Ranura Common Interface
La frecuencia de cada banda de usuario (UB) se guarda y se recupera cada vez que se vuelve a configurar. NOTA: Si no se detecta ningún receptor SCD2, esta función entrará en un modo básico que permite enviar comandos de configuración incluso sin que haya nada conectado.
Página 257: Puerto Ts-Asi
Figura 158. Inserte el módulo CAM en la ranura Common Interface (CI) del equipo. El conector CI del módulo CAM se encuentra en el panel trasero del equipo. Coloque el instrumento sobre una superficie estable e inserte el módulo de modo que la flecha impresa aparece en la cara superior visible, presionando hasta que el botón del mecanismo extractor sobresalga.
Página 258: Ts-Asi De Entrada
11.8.1 TS-ASI de Entrada La opción TS-ASI es una característica clave. Permite monitorizar y analizar los TS (transport stream / flujo de transporte) que provengan de receptores de señal satélite, reproductores multiplexadores, etc. Detecta automáticamente si el TS se compone de 188 o 204 bytes. Funcionamiento ►...
Página 259 demodulador interno RF. Si la opción IPTV (esta opción está disponible solo si está seleccionado IPTV como fuente de señal) está seleccionada, la señal a través de la salida ASI es el TS extraído de la señal IPTV. Si la opción Entrada ASI está...
Página 260: Especificaciones Ranger Neo 2 / 3 /4
Funciones: Gestión de instalaciones y actualización de firmware. *. Estas especificaciones son para los modelos RANGER Neo 2, 3 y 4. Cuando una especificación es para un modelo determinado se describe mediante paréntesis. Cap. 12: ESPECIFICACIONES RANGER Neo 2 / 3 /4...
Página 261 (para RANGER 4) En las siguientes condiciones: DVB-T2, 4K, brillo TFT 80%, modo TV decodificando imagen de TV Tiempo de carga 3 horas al 80% Con el equipo apagado septiembre 2019 Cap. 12: ESPECIFICACIONES RANGER Neo 2 / 3 /4...
Página 262: Accesorios Incluidos
4) Guía de referencia rápida 1x MN-001 Monopodo NOTA: Se recomienda guardar todo el material de embalaje de forma permanente por si fuera necesario retornar el equipo al Servicio de Asistencia Técnica. Cap. 12: ESPECIFICACIONES RANGER Neo 2 / 3 /4 septiembre 2019...
Página 263: Modo Medidas
QPSK, 16QAM, 64QAM, 256QAM Rotación Constelación PLP ON, OFF Auto PLP ID 0 - 256 ID celda Detectado desde la estación transmisora Network ID Detectado desde la estación transmisora septiembre 2019 Cap. 12: ESPECIFICACIONES RANGER Neo 2 / 3 /4...
Página 264 ID celda Detectado desde la estación transmisora Network ID Detectado desde la estación transmisora C2 System ID Detectado desde la estación transmisora Margen de Sintonía 45 – 1000 MHz Cap. 12: ESPECIFICACIONES RANGER Neo 2 / 3 /4 septiembre 2019...
Página 265: Dab/Dab+ * Para Ranger
De 2150 a 2350 MHz no se cumplen las especificaciones de sensibilidad ► DVB-S2 Parámetro Valor Datos Adicionales Modulación QPSK, 8PSK, 16APSK, 32APSK *. Disponible como opción OP-002-DAB+ para el RANGER septiembre 2019 Cap. 12: ESPECIFICACIONES RANGER Neo 2 / 3 /4...
Página 266 De 2150 a 2350 MHz no se cumplen las especificaciones de sensibilidad ► DCII (DigiCipher 2) Parámetro Valor Datos Adicionales DCII Reproduce vídeo y audio No captura información adicional Cap. 12: ESPECIFICACIONES RANGER Neo 2 / 3 /4 septiembre 2019...
Página 267: Modo Analizador De Espectros
► Señal Analógica Parámetro Valor Datos Adicionales Parámetros Generales Escala de Atenuación Autorrango Indicación numérica Valor absoluto de acuerdo a las unidades seleccionadas Indicación gráfica Barra analógica en pantalla septiembre 2019 Cap. 12: ESPECIFICACIONES RANGER Neo 2 / 3 /4...
Página 268: Modo Tv
40 Mbps Relación de aspecto 16/9; 4/3 Datos SI/PSI Lista de servicios y principales PIDs Resolución HD Vídeo 1080, 720 y 576 Progresivo o entrelazado Resolución de salida HDMI 1080p Cap. 12: ESPECIFICACIONES RANGER Neo 2 / 3 /4 septiembre 2019...
Página 269: Modo Analizador Wifi 2,4 Ghz
Ancho de banda del PA Número de PA Número de PA ocupando el mismo BW 12.6 Modo IPTV Parámetro Valor Datos Adicionales 224.0.0.0 - 239.255.255.255 Puertos 1024 - 65535 Máximo Bitrate 80 Mbit/s septiembre 2019 Cap. 12: ESPECIFICACIONES RANGER Neo 2 / 3 /4...
Página 270: Utilidades
Períodos de 1/3 de símbolo ►Test de Interferencia LTE Parámetro Valor Datos Adicionales Tipo de Señal DVB-T, DVB-T2, DVB-C, DVB-C2 Presentación Banda LTE más parámetros de calidad para un canal de TV seleccionado Cap. 12: ESPECIFICACIONES RANGER Neo 2 / 3 /4 septiembre 2019...
Página 271 RJ45 para IP Formato del Transport Stream DVB-T: TS con paquetes MIP DVB-T2: T2-MI Resolución 0,1 ms Medidas DVB-T Network Delay Network Delay Margin Medidas DVB-T2 Network Delay Margin septiembre 2019 Cap. 12: ESPECIFICACIONES RANGER Neo 2 / 3 /4...
Página 272: Opciones
OP-002-WL Incluye entrada auxiliar RF 6 GHz Código Descriptivo (para RANGER OP-003-WL Incluye entrada auxiliar RF 6 GHz Código Descriptivo (para RANGER OP-004-WL Incluye entrada auxiliar RF 6 GHz Cap. 12: ESPECIFICACIONES RANGER Neo 2 / 3 /4 septiembre 2019...
Página 273 MER por portadora Disponible Ecos Disponible Hasta 9 ecos; ecos con un buen SNR detectables hasta 35 dB Grabación de muestras IQ crudas Disponible en fichero Grabación ETI en fichero Disponible septiembre 2019 Cap. 12: ESPECIFICACIONES RANGER Neo 2 / 3 /4...
Página 274: Mantenimiento
13 MANTENIMIENTO 13.1 Instrucciones de Envío Los instrumentos enviados a reparar o calibrar dentro o fuera del período de garantía, deberán ser remitidos con la siguiente información: Nombre de la empresa, nombre de la persona a contactar, dirección, número de teléfono, comprobante de compra (en caso de garantía) y descripción del problema de la medida.
Página 275 Limpieza de la Carcasa de Plástico ► El equipo se ha de desconectar antes de limpiar la carcasa. La carcasa se ha de limpiar con una solución de jabón neutro y agua, mediante un paño suave humedecido en esta solución. Antes de volver a usar el equipo, éste ha de estar completamente seco.
Página 276: Opción Óptica
i OPCIÓN ÓPTICA Descripción Este anexo contiene las instrucciones de uso para la siguiente opción: OP-00x-PS. Esta opción amplia el equipo con las siguientes funciones: Medidor Selectivo de Potencia Óptica (página 267) Conversor Selectivo Óptico a RF (página 272) Entrada RF 6 GHz (página 275) WiFi 5 GHz...
Página 277 La opción LTE de 2,6 GHz permite ampliar el analizador de espectros hasta la frecuencia de la banda 7 de LTE. La banda 7 se define por una banda de subida (uplink) de 2,5 a 2,57 GHz y una banda de bajada (downlink) entre los 2,62 y los 2,69 GHz.
Página 278 certificar con garantías cualquier instalación de acuerdo a la nueva normativa ICT. Funcionamiento ► Para acceder a la utilidad Test de Fibra Óptica: Conecte la señal óptica a la entrada óptica del equipo. Pulse la tecla Utilidades Seleccione la opción Test de Fibra Óptica. Aparece la pantalla para realizar el Test de Fibra Óptica de la señal.
Página 279 Descripción de Pantalla ► Figura 160. Mensaje de estado en función del nivel de atenuación. Nivel de potencia de la señal. Longitud de onda de la señal (nm). Nivel de potencia de la señal de referencia capturada al calibrar y que se usa para el cálculo del nivel de atenuación (dBm).
Página 280 Opciones de Menú ► En la parte inferior de la pantalla están los menús accesibles mediante las teclas de función. Sale de la utilidad. Al pulsar esta opción se capturan los valores actuales de potencia y se asignan como valores de referencia. Accede al menú...
Página 281 Conecte el otro extremo del latiguillo FC al conector de entrada óptica del medidor de campo (Ver siguiente figura). Encienda el PROLITE-105 y el medidor de campo. Pulse para acceder al menú Utilidades. Seleccione y pulse la opción Test de Fibra Óptica. En el PROLITE-105, pulse la tecla SEQ una sola vez para activar el modo Simultáneo, en el que se envían señales de las 3 longitudes de onda...
Página 282: Conversor Óptico A Rf Selectivo
Conecte el medidor de campo al nodo de recepción de la red óptica donde va a realizar la medida, como puede ser por ejemplo en un PAU (Punto de Acceso de Usuario). En el medidor de campo, compruebe las mediciones en la pantalla de TEST DE FIBRA ÓPTICA.
Página 283: Conexionado
El conmutador de bandas recibe la señal y realiza la conversión a una frecuencia dentro de la banda RF (65 - 2150 MHz). En el caso de señal terrestre/cable la señal no sufre ninguna conversión ya que la señal se encuentra dentro del margen de RF.
Página 284 Continuando en el menú Ajustes, seleccionar la banda correspondiente, ya sea terrestre (para enlace óptico) o satélite (para LNB óptica). En el caso de una señal óptica de satélite y sintonía por frecuencia, se ha de seleccionar el tipo de señal sintonizada, caracterizada mediante la banda (baja/alta) y el tipo de polarización (vertical/horizontal).
Página 285 Entrada RF Auxiliar 6 GHz Descripción ► La opción óptica integra una entrada RF auxiliar de 6 GHz que se puede utilizar, entre otras aplicaciones, para la conexión directa con LNB ópticas con salida de 5,4 GHz. Esta entrada RF cubre tres bandas: Banda I Desde 2150 MHz hasta 3000 MHz Banda II Desde 3400 MHz hasta 4400 MHz Banda III Desde 4400 MHz hasta 6000 MHz...
Página 286 Figura 166. Selección de Entrada RF Auxiliar Figura 167. Selección de Banda Cap. i: OPCIÓN ÓPTICA septiembre 2019...
Página 287 Configuración ► Figura 168. Potencia de Señal de Entrada RF Auxiliar Frecuencia de Señal de Entrada RF Auxiliar Frecuencia de Señal de Entrada Nivel de Alimentación de LNB Óptica Entrada RF Auxiliar Activa Frecuencia Central WiFi 5 GHz Descripción ► La opción WiFi de 5 GHz permite ampliar el analizador WiFi del equipo hasta la gama de frecuencias de 5 GHz utilizada también como banda para retransmitir vía WiFi.
Página 288 que realizará un escaneo de la señal WiFi, mostrando las redes identificadas. Aparecerá el icono WiFi en la parte superior de la pantalla. Pulse F1 “Salir” ya que no es necesario registrarse en un punto de acceso WiFi para usar esta función.
Página 289: Opción Dab/Dab+ Avanzado
ii OPCIÓN DAB/DAB+ AVANZADO ii.1 Descripción Este anexo contiene las instrucciones de uso para la siguiente opción: OP-002-DAB+ AVANZADO: Medidor de radio digital DAB y DAB+ con características avanzadas. Esta opción permite al usuario detectar, medir, analizar y visualizar señales de radio digital DAB y DAB+.
Página 290: Descripción De Modos De Funcionamiento
Sintonice el canal o frecuencia donde se encuentra la señal DAB/DAB+. Si quiere activar la función de auto-detección para DAB/DAB+, acceda a "Preferencias", pulsando la tecla durante 1 segundo y en la pestaña Stealth-ID seleccione la opción DAB. Para más detalles consulte el capítulo sobre sintonización de señal RF (“SINTONIZACIÓN DE SEÑAL RF ”...
Página 291 ► Pantallas del Modo Medidas Figura 169. Medidas 1/3 Figura 170. Medidas 2/3 septiembre 2019 Cap. ii: OPCIÓN DAB/DAB+ AVANZADO...
Página 292 Figura 171. Medidas 3/3. ii.3.2 Modo Analizador de Espectro Funciones del Joystick: •Joystick arriba/abajo: Cambia de nivel de referencia. •Joystick izquierda/derecha (en función del modo activo del joystick): -SP: Cambio de SPAN. -FR ó CH: Cambio de frecuencia o canal. Teclas de Función: •F1 Sintonía: Opciones de sintonía.
Página 293 ► Pantallas del Modo Analizador de Espectros Figura 172. Espectro 1/3 Figura 173. Espectro 2/3 septiembre 2019 Cap. ii: OPCIÓN DAB/DAB+ AVANZADO...
Página 294 Figura 174. Espectro 3/3 ii.3.3 Modo DAB ► Información extraída del DAB (DAB 3/3) -Ensemble -Country ID -Service -Extended Country Code (ECC) -Content -Programme Type (PTY) -Component -Category -SubChannel ID -Format -Protection Level -Bitrate -Audio -Language -Radiotext Funciones del Joystick: •Joystick arriba/abajo: Cambia de servicio.
Página 295 Barra de Estado: Muestra si el ETI está enganchado o desenganchado. En caso afirmativo muestra la información de identificación del transmisor (TII) que se está recibiendo con más potencia. También muestra el identificador principal (M) y el sub-identificador (S) del transmisor. ►...
Página 296 Figura 177. DAB 3/3 ii.4 Utilidades Pulsando la tecla se accede al menú de Utilidades. Las utilidades que no son compatible con DAB/DAB+ están deshabilitadas. La opción DAB AVANZADO dispone de utilidades exclusivas para este tipo de señal: DAB ETI Recordings. DAB IQ Recordings.
Página 297 ► Descripción de Pantalla Figura 178. Instalación seleccionada; fecha y hora. Imágenes fijas enviadas con el servicio (slideshow). El servicio DAB/DAB+ puede transmitir imágenes fijas que complementan al audio. Teclas de control: : Grabación. : Hacia atrás. : Parar. : Hacia delante. : Reproducir.
Página 298 Funciones del Joystick: •Joystick arriba/abajo/Enter: Selección de ficheros. •Joystick derecha/izquierda/Enter: Teclas de Control. Teclas de Función: •F1 Salir: Sale de la utilidad. •F2 Borrar Fichero: Borra el fichero seleccionado. •F3 Exportar a USB: Exporta el fichero seleccionado a un pendrive USB. •F4 Avanzado: Permite seleccionar un servicio del canal.
Página 299 Icono de izquierda a derecha: USB conectado; banda seleccionada; nivel de batería. Ubicación de la memoria donde se está grabando el servicio (actualmente solo disponible en memoria interna). Ventana de información de los ficheros grabados que muestra el nombre, tamaño y fecha de creación. Aparecerán las grabaciones que se encuentren en la ubicación de grabación seleccionada (memoria interna o USB).
Página 300 Datos de los transmisores. Los transmisores se ordenan de mayor a menor potencia. También permite seleccionar uno de los transmisores pulsando sobre este. Los datos que se muestran son los siguientes: I Identificador principal (Main) y sub-identificador (Sub) del transmisor. Potencia relativa del transmisor respecto al de mayor potencia.
Página 301 ► Pantalla de Constelación Figura 181. Funciones del Joystick: •Joystick Izquierda/Derecha: Cambia de canal/frecuencia (en función del tipo de sintonía). Menú Avanzado (F4): •Tipo de Rejilla: -Completa: La malla donde se representa la constelación es una cuadrícula completa. -Cruces: La malla donde se representa la constelación son cruces. •Persistencia: Permite configurar el nivel de persistencia o lapso de tiempo que permanece en pantalla antes de desaparecer.
Página 302 ► Pantalla de Ecos Figura 182. Funciones del Joystick: •Joystick Izquierda/Derecha (modo activo Canal/Frecuencia): Cambio de canal/frecuencia (en función del tipo de sintonía seleccionado). •Joystick Izquierda/Derecha (modo activo Ecos): Cambio de Eco. •Joystick arriba/abajo (modo activo Ecos): Cambio de Zoom. Recuerde pulsar el joystick para cambiar de modo Ecos (EC) a modo Canal/ Frecuencia (CH/FR).
Página 303 ► Pantalla de MER por Portadora Figura 183. Funciones del Joystick: •Joystick Izquierda/Derecha: Cambio de canal / frecuencia (según el tipo de sintonía). Para más detalles consulte el apartado “MER por portadora” en página 101. septiembre 2019 Cap. ii: OPCIÓN DAB/DAB+ AVANZADO...
Página 304: Opción Rack
iii OPCIÓN RACK iii.1 Introducción Este anexo describe las particularidades de la versión rack de los equipos RANGER Cada modelo portátil tiene su equivalente en formato rack de 4U. iii.2 Contenido del Embalaje Compruebe que su embalaje contiene los siguientes elementos: Analizador RANGER RACK.
Página 305 Encendido: ► Pulse el interruptor de encendido situado en la parte posterior del equipo. Al encenderse se verá la pantalla de presentación y la barra de progreso que indica la carga del sistema. En la esquina superior izquierda de la imagen inicial aparece el modelo del equipo y la versión de la release.
Página 306 Figura 185. Vista Lateral Figura 186. Vista Posterior Cap. iii: OPCIÓN RACK septiembre 2019...
Página 307 Cable alimentador a la red 1x DG0234 Guía de referencia rápida NOTA: El resto de especificaciones son equivalentes al modelo portátil y pueden consultarse en el capítulo especificaciones (“ESPECIFICACIONES RANGER Neo 2 / 3 /4” en página 250). septiembre 2019 Cap. iii: OPCIÓN RACK...
Página 308: Información Adicional
INFORMACIÓN ADICIONAL iv.1 Contenido Multimedia En el canal de PROMAX en Youtube hay video-tutoriales y otro material audiovisual relacionado con el medidor de campo. Nombre Enlace Canal de PROMAX en YOUTUBE https://www.youtube.com/user/PROMAXElectronica Lista de Reproducción: Tutoriales de Medidor de https://www.youtube.com/...
Página 309: Índice
v ÍNDICE 1PPS, conector Acceso Directo, teclas de Adaptador “dongle” USB WiFi Adquisición de datos Adquisición de datos PSI Ajustes, acceso a Ajustes, menú de Analizador de Transport Stream Analógica, entrada Ancho de banda de resolución Antena, añadir Antenas, eliminación Apagado automático Apagado manual Atenuación de Hombreras...
Página 310 Descriptor IRG DiSEqC DiSEqC, añadir DiSEqC, comandos Dispositivos Externos, conexión Documentación adicional Downlink Downlink Terrestre Drenaje LNB DVB-CI Ecos 98, Edición de Parámetros Emisoras FM Encendido del equipo Enganchar una Señal Envío del equipo Equipo, información de Escala Vertical Especificaciones RANGER Neo 4 Espectro, pantallas del modo Espectrograma Ethernet, conexión...
Página 311 Intensidad de Campo IP frame viewer IP, registro de eventos IP, visor de estructura IPTV, ajustes generales IPTV, funcionamiento IPTV, parámetros de IPTV, utilidades JESS, comandos Joystick Limpieza de la Pantalla TFT Línea de espectro LNB Osc. Alto LNB Osc. Bajo LTE, frecuencia máxima de filtro LTE, frecuencia mínima de filtro LTE, medición de señales...
Página 312 Pantalla, apagado automático de Pantallas, descripción de Persistencia del Espectro PING/TRAZA Planificador de Tareas Polarización Preferencias, acceso a Preferencias, menú de Promediado del Espectro Puntos de Acceso WiFi RACK, características Receptor de Señal GPS Red, parámetros de Redes sociales Referencia del Espectro Referencia, captura de Relación de Aspecto Reset del equipo...
Página 313 Tablas SI Tasa de Paquetes respecto a Tiempo Teclado Virtual Tensiones de Alimentación Test de Atenuación Tiempo entre Llegada de Paquetes Tilt Tipo Detección del Espectro Tono de audio Transport Stream, alarmas Transport Stream, entrada decodificador Transport Stream, grabación de TS-ASI, puertos TV / Radio, Pantallas del Modo Unidades Ópticas...
Página 315 PROMAX ELECTRONICA, S.L. Francesc Moragas, 71-75 08907 L’HOSPITALET DE LLOBREGAT (Barcelona) SPAIN Tel. : 93 184 77 00 * Tel. Internacional: (+34) 93 184 77 02 Fax : 93 338 11 26 * Fax Internacional: (+34) 93 338 11 26 http://www.promax.es...

Este manual también es adecuado para:

Ranger neo 3 Ranger neo 4

Promax RANGER Neo 2 Manual Del Usaurio

1 Introducción

2 Puesta en Marcha

3 Ajustes y Preferencias

4 Sintonización de Señal Rf

5 Utilidades

6 Monitorización de Banda Wifi

7 Iptv

8 Ott

9 Gestión de Instalaciones

10 Webcontrol

11 Conexión a Dispositivos Externos

12 ESPECIFICACIONES RANGER Neo 2 / 3 /4

13 Mantenimiento

Opción Óptica

Opción Dab/Dab+ Avanzado

Opción Rack

Información Adicional

Índice

Enlaces rápidos

Manuales relacionados para Promax RANGER Neo 2

Resumen de contenidos para Promax RANGER Neo 2
