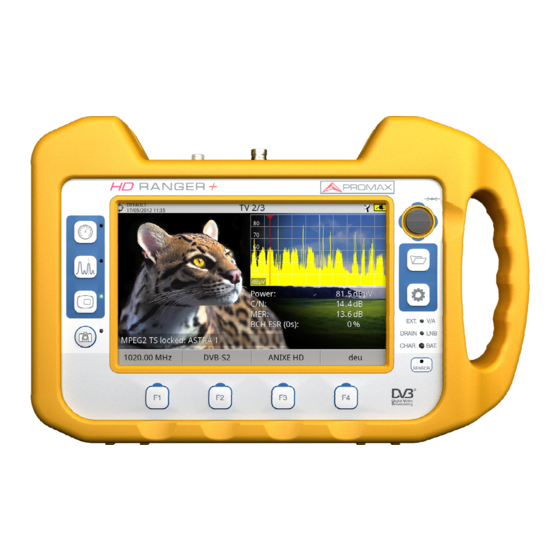

Página 1 RANGER ANALIZADOR TV Y SATÉLITE - 0 MI1914 -...
Página 2: Contenido Multimedia
El usuario ha de hacer clic sobre este icono para poder ver el vídeo. Todos los vídeos se encuentran en el canal de PROMAX en YouTube, canal accesible a través de la página web de PROMAX: www.promax.es...
Página 3: Novedades Versión Manual
Novedades versión manual 11.0 Opción "Centrar frecuencia" en modo manual o auto. Nuevo apartado "Ahorro energético". Se muestra vínculo relacionado en servicio interactivo. Mejora de proceso en SCD2/EN50607 (JESS). Monitorización de señal: nueva opción audio, pausa y consulta de parámetros. Nueva opción para trabajar con filtro LTE externo.
Página 4 Novedades versión manual 8.0 Nueva utilidad de medida de la Intensidad de Campo. Mejora de la función de importación de instalaciones. Función zoom en constelación. Control de dispositivos JESS. Medida de PER. Medida de Potencia en banda completa y link margin. Tipo de filtro máximo o RMS.
Página 5: Prescripciones De Seguridad
PRESCRIPCIONES DE SEGURIDAD La seguridad puede verse comprometida si no se aplican las instrucciones dadas en este Manual. Utilizar el equipo solamente en sistemas con el negativo de medida conectado al potencial de tierra. El alimentador DC externo AL-103 es un equipo de clase I, por razones de seguridad debe conectarse a líneas de suministro con la correspondiente toma de tierra.
Página 6: Ejemplos Descriptivos De Las Categorías De Sobretensión
Símbolos relacionados con la seguridad: Ejemplos Descriptivos de las Categorías de Sobretensión Cat I Instalaciones de baja tensión separadas de la red. Cat II Instalaciones domésticas móviles. Cat III Instalaciones domésticas fijas. Cat IV Instalaciones industriales. Abril 2016...
Página 7: Tabla De Contenido
TABLA DE CONTENIDOS 1 INTRODUCCIÓN..................1-1 1.1 Descripción.................. 1-1 2 PUESTA EN MARCHA ................2-3 2.1 Contenido del Embalaje ..............2-3 2.2 Alimentación ................2-4 2.2.1 Primera carga................2-4 2.2.2 Carga de la batería ..............2-4 2.2.3 Tiempos de carga y descarga............2-5 2.2.4 Opciones de ahorro energético............
Página 8 5 MODO TV ................... 5-49 5.1 Introducción ................5-49 5.2 Funcionamiento................5-49 5.3 Descripción de Pantallas .............. 5-50 5.3.1 MODO TV: Vistas TV..............5-50 5.3.2 MODO TV: Vistas Radio............5-54 5.4 Opciones Específicas ..............5-56 5.5 Descriptor IRG ................5-56 6 OPCIONES GENERALES DE MENÚ...
Página 9 7.8.4 Configuración ................. 7-89 7.8.5 Visor de datos de monitorización..........7-90 7.8.6 Procesamiento de fichero de datos ..........7-92 7.9 Adquisición de datos ..............7-94 7.9.1 Descripción ................7-94 7.9.2 Funcionamiento ..............7-95 7.9.3 Opciones de menú ..............7-101 7.10 Captura de imagen y datos ............7-102 7.10.1 Descripción ................7-102 7.10.2 Funcionamiento ..............7-102 7.11 Exploración de Canalización ............7-104...
Página 10 10 ESPECIFICACIONES ................. 10-138 10.1 Especificaciones Generales............10-138 10.2 Modo Medidas ................. 10-140 10.3 Modo Analizador de Espectros ........... 10-143 10.4 Modo TV................. 10-145 10.5 Utilidades ................10-146 10.6 Opciones ................10-147 11 MANTENIMIENTO ................11-148 11.1 Consideraciones sobre el monitor TFT ......... 11-148 11.2 Recomendaciones de Limpieza...........
Página 11: Analizador Tv Y Satélite
RANGER PROMAX lanza al mercado. Como cada nueva generación, representa una evolución respecto a la anterior, puesto que integra las últimas innovaciones tecnológicas y desarrolla aplicaciones para las nuevas demandas y necesidades que han ido apareciendo en los últimos años.
Página 12 Además de las funciones básicas de medidor de TV y analizador de espectro de banda terrestre y satélite, ofrece herramientas complementarias, tales como la detección de interferencias de señales 4G (algunas de cuyas frecuencias de trabajo están cerca de las bandas de televisión), los diagramas de constelaciones o los ecos.
Página 13: Puesta En Marcha
2 PUESTA EN MARCHA Contenido del Embalaje Compruebe que su embalaje contiene los siguientes elementos: Analizador RANGER Alimentador DC externo. Cable de alimentación de conexión a red para alimentador DC externo. Alimentador DC externo para encendedor de coche. Adaptadores “F” (3 ud). •...
Página 14: Alimentación
Alimentación se alimenta de una batería integrada de Li-Ión de alta calidad RANGER y larga duración de 7,2 V. El equipo puede funcionar tanto con batería como conectado a la red mediante un alimentador DC. Se suministra un alimentador para el conector de alimentación eléctrica (encendedor) del coche.
Página 15: Tiempos De Carga Y Descarga
Cuando el equipo está conectado a la red, el indicador luminoso CHARGER permanece encendido. Este indicador cambia de color según el porcentaje de carga de la batería: ROJO Menor del 80 % de carga. NARANJA Entre el 80 % y el 90 % de carga. VERDE 100 % carga completa.
Página 16: Sistema Inteligente De Control De La Batería
Consejos de uso La batería va perdiendo capacidad de almacenamiento a medida que transcurre su vida útil. Contacte con su distribuidor PROMAX cuando sea necesario sustituir la batería. Para prolongar la vida útil de la batería siga los siguientes consejos: En caso de prever un largo período de inactividad del equipo es...
Página 17: Detalle Del Equipo
Detalle del Equipo Vista frontal Figura 4. Abril 2016...
Página 18 Vista lateral Figura 5. Vista superior Figura 6. * Opción Óptica. Ver anexo. Abril 2016...
Página 19: Encendido/Apagado Del Equipo
Encendido/apagado del equipo Este analizador está diseñado para su utilización como equipo portátil y no requiere ningún tipo de instalación previa. Encendido: ► Deslice el interruptor deslizante de encendido situado en el lateral izquierdo equipo durante unos instantes segundo aproximadamente). Cuando se enciendan todos los indicadores a la vez suelte el interruptor, que volverá...
Página 20: Tabla De Mensajes E Iconos
Tabla de mensajes e iconos En el equipo pueden aparecer varios iconos, que dan información práctica al usuario sobre varias funciones del instrumento. Batería en carga. Atención. Batería descargando. Se encuentra insertada la El nivel amarillo indica memoria USB. la carga restante. Batería descargando, con indicador de tiempo Filtro LTE activado.
Página 21: Árbol De Menús
Árbol de menús MENÚ ANALIZADOR DE ESPECTROS Opción disponible sólo para banda terrestre Opción disponible sólo para banda satélite Disponible sólo para canales digitales 2-11 Abril 2016...
Página 22: Menú Medidas
MENÚ TV MENÚ MEDIDAS Disponible sólo para canales digitales Disponible sólo para canales analógicos Opción disponible sólo para banda terrestre Opción disponible sólo para banda satélite 2-12 Abril 2016...
Página 23: Menú Gestión De Instalaciones
MENÚ GESTIÓN DE INSTALACIONES MENÚ PREFERENCIAS 2-13 Abril 2016...
Página 24: Menú Ajustes
MENÚ AJUSTES Figura 7. Navegación El equipo se ha ideado para facilitar al instalador el trabajo de medición. Por este motivo se ha reducido el número de teclas y se han agrupado por funciones. La navegación por los menús incluye notas explicativas que aparecen al posicionar el cursor encima de una opción deshabilitada (fondo gris) durante unos instantes.
Página 25: Joystick
2.7.1 Joystick El joystick puede realizar 5 movimientos: Figura 8. El joystick es multi-funcional, es decir, cada vez que se presione hacia dentro cambiará la función que realiza. El usuario puede ver la función activa de acuerdo al icono que se visualiza en la parte superior derecha del equipo, tal como se muestra en la imagen.
Página 26: Teclas De Acceso Directo
2.7.2 Teclas de acceso directo Teclas de Gestión ► Hay dos teclas de gestión. En función del tiempo que se mantenga pulsada presenta diferentes opciones: Pulsación corta: Accede a la lista de instalaciones y a los menús de gestión de instalaciones. Pulsación larga: Accede al menú...
Página 27 La función visualizada en pantalla se identifica por el LED encendido junto a la tecla de función. La pulsación consecutiva de cada tecla da acceso a una vista distinta dentro de la misma función. Para señales analógicas sólo hay disponible la primera vista de cada modo.
Página 28 Medidas Figura 10. MEDIDAS COMPLETO Figura 11. MEDIDAS + TV + ESPECTRO Figura 12. MEDIDAS + PARÁMETROS 2-18 Abril 2016...
Página 29: Analizador De Espectros
Analizador de Espectros Figura 13. ESPECTRO + MEDIDAS Figura 14. ESPECTRO + MEDIDAS + TV Figura 15. ESPECTRO COMPLETO 2-19 Abril 2016...
Página 30 Modo TV Figura 16. TV COMPLETO Figura 17. TV + ESPECTRO + MEDIDAS Figura 18. TV + DATOS SERVICIO 2-20 Abril 2016...
Página 31: Teclas Programables
2.7.3 Teclas programables Hay cuatro teclas programables o softkeys, numeradas de La función de cada tecla puede variar dependiendo de la pantalla en la que se encuentre el medidor. La función se visualiza encima de cada tecla programable, en la parte inferior de la pantalla.
Página 32 Para borrar una letra, el cursor se ha de posicionar a la derecha de la letra a borrar y a continuación se ha de pulsar con el joystick sobre la tecla de borrado o bien pulsar (Borrar). Para introducir una mayúscula se ha de pulsar o con el joystick sobre la tecla .
Página 33: Función Stealthid
Función StealthID La función StealthID del es una función de identificación de la RANGER señal que realiza el equipo automáticamente sin intervención del usuario. El equipo intenta identificar el canal o la frecuencia de la señal de entrada que recibe, y de acuerdo a la banda seleccionada por el usuario, aplica los criterios de identificación de los estándares adecuados a dicha banda.
Página 34: Ajustes Y Configuración Del Equipo
Señales detectadas automáticamente ► TV digital terrestre de primera generación (DVB-T) TV digital terrestre de segunda generación (DVB-T2: perfil T2-Base y T2-Lite) TV digital satélite de primera generación (DVB-S) TV digital satélite de segunda generación (DVB-S2) TV digital satélite exclusivo de DirecTV (DSS) TV digital cable de primera generación (DVB-C) TV digital cable de segunda generación (DVB-C2) TV analógica terrestre...
Página 35 A continuación una breve explicación de cada opción disponible en el menú. Banda (disponible para banda satélite y terrestre): ► Permite seleccionar entre la banda de frecuencias terrestre o la banda de frecuencias satélite. Suministro de Alimentación externa (disponible para banda terrestre y ►...
Página 36 Drenaje LNB (disponible para banda terrestre y satélite): ► La opción drenaje LNB muestra la tensión y corriente que circula hacia la unidad exterior. Si se produce cualquier problema (por ejemplo un cortocircuito), aparecerá un mensaje de error en la pantalla ('ALIMENT. CORTOCIRCUITADA'), se oirá...
Página 37: Menú De Configuración De Vídeo Y Audio
Banda Sat (disponible sólo para banda satélite): ► Selecciona la banda Alta o Baja de frecuencias para la sintonización de los canales satélite. En modo de sintonía por canal la opción de Banda Sat no se pueden modificar. LNB Osc. Bajo (disponible sólo para banda satélite): ►...
Página 38: Menú De Preferencias
Salida de Vídeo: ► Permite activar o desactivar la salida de vídeo por el conector de salida de vídeo / audio (consulte el capítulo "Conexión a dispositivos externos"). Sistema de color: ► Es el sistema de codificación utilizado en las transmisiones analógicas. Las opciones disponibles son: PAL 50Hz, PAL 60Hz, NTSC, SECAM.
Página 39 Para navegar entre pestañas mueva el joystick a izquierda o derecha. Para navegar entre las opciones dentro de la pestaña mueva el joystick arriba o abajo. Para salir de Preferencias pulse Salir. Para guardar los cambios realizados pulse Guardar. A continuación una breve explicación de las opciones disponibles en cada una de estas pestañas: Información de Equipo: ►...
Página 40: Zona Horaria
Brillo: Se puede seleccionar entre dos modos: Manual: El brillo de la pantalla se ajusta de forma manual mediante la opción brillo (ver apartado Menú configuración de vídeo y audio). Automático: El brillo de la pantalla se ajusta automáticamente según recibida por el sensor.
Página 41 Opciones de Medidas: ► Unidades Terrestre: Permite seleccionar las unidades de medición terrestre para el nivel de la señal. Las opciones disponibles son: dBm, dBµV y dBmV. Unidades Satélite: Permite seleccionar las unidades de medición satélite para el nivel de la señal. Las opciones disponibles son: dBm, dBµV y dBmV.
Página 42 Min. Nivel FM: Define el mínimo de nivel de una señal FM para que sea identificada. Imped. entrada: Permite seleccionar la impedancia en la entrada de señal de RF entre 50 Ω o 75 Ω. NEW! Opciones de Utilidades ► Adquisición de datos PSI: Si está...
Página 43 En el caso que el usuario olvide el PIN utilizado, después del tercer intento, aparecerá un código de 12 dígitos. Enviando este código de 12 dígitos al servicio de atención al cliente de PROMAX, podrá recuperar el PIN. 2-33 Abril 2016...
Página 44: Modo Medidas
3 MODO MEDIDAS Introducción El equipo dispone en la parte izquierda del panel frontal, de tres teclas de función que dan acceso directo a las tres funciones más importantes. Una de ellas es la tecla MEDIDAS que realiza medidas de la señal que recibe por el conector de entrada RF.
Página 45: Funcionamiento
Funcionamiento Conecte la señal a la entrada RF del equipo. Seleccione mediante el menú "Ajustes" la banda de frecuencias (terrestre o satélite). Acceda a la opción MEDIDAS pulsando la tecla Para visualizar la siguiente vista pulse de nuevo Descripción de pantalla Las vistas para las señales digitales son: MEDIDAS 1/3: MEDIDAS COMPLETO Figura 24.
Página 46: Medidas 2/3: Medidas + Tv + Espectro
Valores de medición para el tipo de señal sintonizada. Estado de la señal (buscando/enganchado/nombre del múltiple). Menús de las teclas programables. Joystick arriba/abajo: Cambia de parámetro seleccionado. ► Joystick derecha/izquierda: Cambia de canal/frecuencia seleccionada. ► MEDIDAS 2/3: MEDIDAS + TV + ESPECTRO Figura 25.
Página 47: Medidas 3/3: Medidas + Parámetros
MEDIDAS 3/3: MEDIDAS + PARÁMETROS Figura 26. Instalación seleccionada; fecha y hora. Número de vista/total de vistas. Banda seleccionada; Nivel de batería. Parámetros de demodulación de la señal sintonizada. Valores de medición para el tipo de señal sintonizada. Estado de la señal (buscando/enganchado/nombre del múltiple). Menús de las teclas programables.
Página 48: Modo Analizador De Espectro
4 MODO ANALIZADOR DE ESPECTRO Introducción El equipo dispone en la parte izquierda de tres teclas de función que dan acceso directo a las tres funciones más importantes. Una de ellas es la tecla ANALIZADOR DE ESPECTRO que muestra en pantalla el espectro de la señal que recibe por el conector de entrada RF.
Página 49: Descripción De Pantalla
Descripción de pantalla Las vistas disponibles son: ESPECTRO 1/3: ESPECTRO + MEDIDAS Figura 27. Instalación seleccionada; fecha y hora. Número de vista/total de vistas. Modo activo del joystick; Banda seleccionada; Nivel de batería. Valores de medición de la señal en la frecuencia/canal donde apunta el cursor.
Página 50: Espectro 2/3: Espectro + Medidas + Tv
∗ ESPECTRO 2/3: ESPECTRO + MEDIDAS + TV Figura 28. Instalación seleccionada; fecha y hora. Número de vista/total de vistas. Modo activo del joystick; Banda seleccionada; Nivel de batería. Valores de medición de la señal en la frecuencia/canal donde apunta el cursor.
Página 51: Espectro 3/3: Espectro Completo
ESPECTRO 3/3: ESPECTRO COMPLETO Figura 29. Instalación seleccionada; fecha y hora. Número de vista/total de vistas. Modo activo del joystick; Banda seleccionada; Nivel de batería. Espectro en la banda al span seleccionado. Frecuencia central y cursor. También se muestra el ancho de la señal digital enganchada.
Página 52: Eje Vertical
Descripción de la pantalla Espectro Completo ► Figura 30. Línea de referencia horizontal Indica el nivel de señal. Eje vertical Indica el nivel de señal. Línea de referencia vertical Indica la frecuencia. SPAN Es el margen de frecuencias representado en el eje horizontal. El valor del span actual aparece en la parte inferior derecha de la pantalla.
Página 53: Funcionamiento Del Joystick
Cursor Línea vertical de color rojo que indica la situación durante la sintonización por canal o frecuencia. Cuando se detecta una señal digital, hay un triple cursor que muestra la frecuencia de la señal enganchada y dos líneas verticales que muestra el ancho de banda de la portadora digital.
Página 54 El modo activo del joystick aparece como icono en la parte superior derecha de la pantalla. Los modos disponibles son los siguientes: Sintonía por frecuencia. ► Sintonía por canal. ► Cambio de span. ► Mover Marcador. ► Para cambiar de modo activo hay que realizar una pulsación en el joystick. Figura 31.
Página 55: Opciones Específicas
Opciones Específicas Accesible mediante la tecla de función , permite seleccionar entre varios parámetros de visualización del espectro. El menú avanzado se compone de las siguientes opciones: Promediado: Permite al usuario seleccionar el número de valores de la ► señal que se van a usar de promedio para establecer el valor de la señal que se visualizará...
Página 56 Retener Max.: (Off/Cortina/Permanente). Permite al usuario visualizar la ► señal actual junto con los valores máximos medidos para cada frecuencia. La opción OFF desactiva la función. La opción Cortina visualiza los máximos en azul durante unos instantes junto con la señal actual. La opción Permanente mantiene las señales máximas en pantalla.
Página 57: Selección O Edición De Parámetros
Selección o edición de parámetros Para la edición o selección de cualquiera de los parámetros descritos anteriormente sigan las siguientes instrucciones: Sitúese sobre la opción y pulse joystick. El campo de datos entra en modo edición, indicado por el fondo en amarillo.
Página 58: Identificación De Un Satélite
Identificación de un Satélite La función analizador de espectros facilita a los técnicos trabajar con unidades móviles SNG y comunicaciones VSAT de campo, ya que permite ajustar los sistemas de transmisión-recepción de satélite y dispone de diferentes funciones para la identificación de satélites que eliminan toda posibilidad de error. Cuando la señal está...
Página 59: Modo Tv
5 MODO TV Introducción El equipo dispone en la parte frontal izquierda de tres teclas de función que dan acceso directo a las tres funciones más importantes. Una de ellas es la tecla MODO TV que muestra en pantalla la imagen resultante de la decodificación de la señal RF que recibe.
Página 60: Descripción De Pantallas
Descripción de Pantallas 5.3.1 MODO TV: Vistas TV Las vistas de TV son: TV 1/3: TV COMPLETO Figura 35. Instalación seleccionada; fecha y hora. Número de vista/total de vistas. Banda seleccionada; Nivel de batería. Imagen del servicio sintonizado. Estado de la señal (buscando/enganchado/nombre del múltiple) y nombre del servicio seleccionado.
Página 61: Tv 2/3: Tv + Espectro + Medidas
∗ TV 2/3: TV + ESPECTRO + MEDIDAS Figura 36. Instalación seleccionada; fecha y hora. Número de vista/total de vistas. Banda seleccionada; Nivel de batería. Imagen del servicio sintonizado. Espectro. Valores de medición de la señal en la frecuencia/canal donde apunta el cursor.
Página 62: Tv 3/3: Imagen + Datos Servicio
∗ TV 3/3: IMAGEN + DATOS SERVICIO Figura 37. Instalación seleccionada; fecha y hora. Imagen del servicio sintonizado. Información del vídeo sintonizado. TIPO: Tipo de codificación y velocidad de transmisión de ► vídeo. FORMATO: Resolución (horizontal x vertical), relación de aspecto y ►...
Página 63 NEW! Tipo Aplicación: Tipo de servicio interactivo detectado tal como HbbTV, ► MHP y MHEG-5. La URL asociada al servicio interactivo se muestra en F4: Avanzado - URLs detectadas. LCN: Número de Canal Lógico. Es el número lógico de canal ►...
Página 64: Modo Tv: Vistas Radio
5.3.2 MODO TV: Vistas Radio Las vistas de radio son: RADIO 1/3: AUDIO RADIO Figura 38. RADIO 2/3: AUDIO RADIO+ESPECTRO+MEDIDAS Figura 39. 5-54 Abril 2016...
Página 65: Radio 3/3: Audio Radio+Datos Rds
RADIO 3/3: AUDIO RADIO+DATOS RDS Figura 40. Muestra los datos RDS más representativos. Los datos RDS son los siguientes: Detalles: Se compone de los siguientes campos: Nombre de la red de emisoras. ► Identificación de la red de emisoras. ► PTY: Tipo de programa.
Página 66: Opciones Específicas
Opciones Específicas Entrada Analógica ► Esta opción aparece sólo si el tipo de señal detectada o seleccionada es ANALÓGICA. Pulsando la tecla permite seleccionar el tipo de entrada de la señal analógica, entre entrada por antena (a través del conector RF) o externa (a través del conector de entrada de Vídeo/Audio).
Página 67 La función Descriptor IRG está disponible sólo para las señales que contienen el identificador de portadora. Para acceder a esta función: Conecte la señal a la entrada RF del equipo. Sintonice el canal que produce la interferencia. Acceda al modo TV. Pulse la tecla de menú...
Página 68: Opciones Generales De Menú
6 OPCIONES GENERALES DE MENÚ En la parte inferior de la pantalla hay cuatro menús accesibles mediante las teclas programables o de función. Muestra el canal que apunta el cursor y accede al menú de sintonía. Muestra el estándar de transmisión seleccionado y accede al menú...
Página 69 En caso de sintonía por canal, permite seleccionar un canal de la canalización activa: Sitúese sobre la opción Canal y pulse el joystick. Aparece un recuadro con todos los canales de la canalización activa y su frecuencia. Mediante el joystick desplácese por el recuadro para seleccionar un canal.
Página 70 Frecuencia Central: Esta opción sólo está disponible para el modo ► Analizador Espectro. Permite modificar frecuencia central. frecuencia central frecuencia a la cual se centra la pantalla. Para editar: Sitúese sobre la opción Frecuencia Central y pulse el joystick. La opción aparece resaltada con fondo amarillo para indicar que está en modo edición.
Página 71 Centrar frecuencia ► NEW! sintonizada: Esta opción sólo está disponible para el modo Analizador de Espectro. Al seleccionar esta opción desplaza la frecuencia de sintonización (donde apunta el marcador) al centro de la pantalla. Aún cambiando de span o de modo (TV o medidas), la frecuencia se mantendrá...
Página 72: F2: Parámetros De La Señal
F2: Parámetros de la Señal Accesible mediante la tecla de función , permite seleccionar el estándar de transmisión y visualizar los parámetros de transmisión de la señal. El menú permite seleccionar el estándar de transmisión: Tipo de señal: Muestra el estándar seleccionado. Permite seleccionar ►...
Página 73: F3: Utilidades
En el caso de una señal Genérica aparecerá la opción para seleccionar el ancho de banda de la señal. F3: Utilidades Accesible mediante la tecla , permite acceder al menú de utilidades. Las utilidades que no están disponibles para el tipo de señal enganchado, están desactivadas.
Página 74: Espectrograma
MER por portadora: Esta función analiza de forma continua la medida ► del valor del MER para cada una de las portadoras componen canal seleccionado representa gráficamente. Test Interferencia LTE: Activa la función para la detección de interferencias ► de señales de teléfonos móviles. Test de Atenuación: Esta función evalúa la respuesta frecuencial en una ►...
Página 75: Utilidades
7 UTILIDADES Constelación 7.1.1 Descripción El diagrama de la constelación es una representación gráfica de los símbolos digitales recibidos en un periodo de tiempo. Existen distintos tipos de diagramas de constelación según el tipo de modulación. En el caso de un canal de transmisión ideal, sin ruido ni interferencias, todos los símbolos son reconocidos por el demodulador sin errores.
Página 76 Descripción de Pantalla ► Figura 42. Instalación seleccionada; fecha y hora. Ventana de la Constelación. La escala de colores situada a la izquierda indica la calidad de la señal de forma cualitativa mediante una gradación de colores proporcional a la densidad de símbolos concentrados en una zona determinada.
Página 77: Opciones De Menú
7.1.3 Opciones de menú En la parte inferior de la pantalla hay cuatro menús accesibles mediante las teclas de función. Muestra el canal/frecuencia que apunta el cursor y accede al menú de sintonía y permite cambiar de canalización. Muestra el estándar de transmisión seleccionado y accede al menú...
Página 78: Test De Interferencia Lte
Test de Interferencia LTE 7.2.1 Descripción Long Term Evolution es un nuevo estándar para redes de telefonía móvil. Este estándar de comunicación móvil utiliza una banda de frecuencias cercanas a las bandas dedicadas a la televisión por lo que puede provocar interferencias. El equipo integra un filtro de rechazo de la banda LTE que se utiliza mediante esta utilidad.
Página 79: Funcionamiento Con Filtro Lte Interno
Funcionamiento con filtro LTE interno ► Conecte la señal a la entrada RF del equipo. Sintonice el canal que puede estar afectado por una posible interferencia de señal LTE. Pulse la tecla (Utilidades). Seleccione la opción Test Interferencia LTE. Active/Desactive el filtro LTE pulsando la tecla: Filtro ON/OFF. El icono Lte que aparece en la parte superior derecha de la imagen indica que el filtro está...
Página 80 Descripción de Pantalla ► A continuación se describe la pantalla de LTE: Figura 43. Instalación seleccionada; fecha y hora. Tiempo transcurrido con filtro activo (ON). Medidas con filtro LTE activo de: MER: MER mínimo y máximo del canal de TV sintonizado (aquel en que sospechamos que puede estar afectado por una posible interferencia de señal LTE).
Página 81: Opciones De Menú
Medidas con filtro LTE inactivo de: MER: MER mínimo y máximo del canal de TV sintonizado (aquel en que sospechamos que puede estar afectado por una posible interferencia de señal LTE). Potencia LTE: Potencia mínima y máxima en toda la banda LTE, entre las frecuencias mínima y máxima del filtro LTE.
Página 82: Funcionamiento
Con la función ECOS es posible conocer la distancia desde donde estamos al transmisor o al objeto que ha causado el eco. De esta forma, el instalador puede reducir al máximo el efecto que el eco puede causar en la instalación, reorientando la antena y reduciendo el efecto de los ecos recibidos.
Página 83 Descripción de Pantalla ► A continuación se describe la pantalla de Ecos: Figura 44. Instalación seleccionada; fecha y hora. Banda seleccionada; Nivel de batería. Datos de la señal principal: Frecuencia, Potencia, C/N y Cell ID (muestra el transmisor principal de la señal, si está disponible). Gráfico de ECOS.
Página 84: Opciones De Menú
7.3.3 Opciones de menú En la parte inferior de la pantalla hay cuatro menús accesibles mediante las teclas de función. Muestra el canal/frecuencia que apunta el cursor, permite cambiar de canal o frecuencia, permite cambiar de canalización y accede al menú de sintonía.
Página 85: Descripción De Pantalla
Descripción de Pantalla ► A continuación se describe la pantalla del MER por portadora: Figura 45. Instalación seleccionada; fecha y hora. Modo activo de joystick; banda seleccionada; Nivel de batería. Valores de medición de la señal en la frecuencia/canal seleccionado. Valores de medición de la media y la desviación estándar del MER.
Página 86: Opciones De Menú
7.4.3 Opciones de menú En la parte inferior de la pantalla hay tres menús accesibles mediante las teclas de función. Muestra el canal/frecuencia que apunta el cursor, permite seleccionar canalización y canal, accediendo al menú de sintonía. Muestra el estándar de transmisión seleccionado y accede al menú...
Página 87 Descripción de Pantalla ► A continuación se describe la pantalla de la función MEROGRAMA: Figura 46. Instalación seleccionada; fecha y hora. Valores de medición de la señal en la frecuencia/canal seleccionado. Nivel máximo de MER. Gráfico del MEROGRAMA. Nivel mínimo de MER. Banda seleccionada;...
Página 88: Opciones De Menú
7.5.3 Opciones de menú En la parte inferior de la pantalla hay cuatro menús accesibles mediante las teclas de función. Muestra el canal/frecuencia que apunta el cursor, permite seleccionar canal y canalización, accediendo al menú de sintonía. Muestra el estándar de transmisión seleccionado y accede al menú...
Página 89 7.6.2 Funcionamiento La función Espectrograma está disponible para todas las señales. Conecte la señal a la entrada RF del equipo. Seleccione un canal o frecuencia. Seleccione el SPAN con el que desea visualizar el espectrograma. Pulse la tecla Utilidades Seleccione la opción Espectrograma. Aparece la función Espectrograma de la señal.
Página 90 Descripción de Pantalla ► A continuación se describe la pantalla del ESPECTROGRAMA: Figura 47. Instalación seleccionada; fecha y hora. Valores de medición de la señal en la frecuencia/canal seleccionado. Espectro en la banda al span seleccionado. Menús de las teclas programables. Banda seleccionada;...
Página 91: Test De Atenuación
7.6.3 Opciones de menú En la parte inferior de la pantalla hay cuatro menús accesibles mediante las teclas de función. Muestra el canal/frecuencia que apunta el cursor y accede al menú de sintonización. Muestra el estándar de transmisión seleccionado y accede al menú...
Página 92: Funcionamiento
A continuación se ha de realizar la Calibración. Para ello es necesario un generador de señal. Se recomienda la utilización de uno de los generadores de señales de PROMAX: RP-050, RP-080, RP-110 o RP-250 (según la banda de frecuencias). Conecte el generador y el medidor de campo donde se encuentre el origen de distribución de la señal en la instalación (antena, cuadro de...
Página 93 Los datos de medidas del Test de Atenuación pueden guardarse mediante la aplicación Adquisición de datos. Para ello, durante la creación del fichero de adquisición de datos, en la opción "Incluir Test de Atenuación" se deberá seleccionar Terrestre y/o Satélite. Posteriormente se deberá...
Página 94 Descripción de Pantalla ► A continuación se describe la pantalla del Test de Atenuación: Figura 48. Instalación seleccionada; fecha y hora. Banda seleccionada; Nivel de batería. Mensaje de estado en función del nivel de atenuación. Nivel de potencia de la señal. Frecuencia de la señal (MHz).
Página 95: Opciones De Menú
7.7.3 Opciones de menú En la parte inferior de la pantalla hay cuatro menús accesibles mediante las teclas de función. Salir: Sale de la utilidad. Calibración: Al pulsar esta opción se capturan los valores de potencia actuales y se asignan como valores de referencia.
Página 96: Monitorización De Señal
Monitorización de Señal 7.8.1 Descripción Esta utilidad permite al usuario realizar la monitorización de una señal sintonizada mediante la medición de su potencia, MER y C/N a lo largo del tiempo. Todos estos datos se pueden descargar a un PC y exportar a un archivo para su posterior análisis.
Página 97 Al finalizar aparecerá el visor de monitorización que permite visualizar el resultado final (más detalles en el apartado "Visor de Monitorización"). Acceda a los datos de la instalación mediante la tecla Gestor de Instalaciones para comprobar que el fichero de datos de la monitorización se ha guardado.
Página 98: Opciones De Menú
Ventana 1 con Información de la Señal: Frecuencia: frecuencia a la que la señal está enganchada; Perfil (sólo para señales DVB-T2): Base o Lite; Identificador PLP (sólo para señales DVB-T2): identificador de la capa que está siendo medida; Jerarquía TS (jerarquía de la tabla del transport stream); Prioridad TS (prioridad del paquete del transport stream).
Página 99: Configuración
En el menú Avanzado, hay algunas opciones importantes para realizar la Monitorización de la Señal. Son las siguientes: Empezar: Inicia la monitorización. ► Detener: Detiene la monitorización. ► NEW! Pausa: Detiene la monitorización momentáneamente hasta que el usuario la ► reanuda de nuevo.
Página 100: Visor De Datos De Monitorización
Comentario: ► El usuario puede escribir los comentarios que considere oportunos sobre la monitorización. Modo: ► Hay dos opciones: Contínuo o Manual. En el modo contínuo se toma una muestra de forma automática cada tiempo de muestreo. En el modo manual se toma una muestra cada vez que el usuario pulsa el joystick.
Página 101 Descripción de Pantalla ► Figura 52. Instalación seleccionada; fecha y hora. Medida de la potencia a lo largo del tiempo. Mediciones de MER y C/N a lo largo del tiempo. Modo de joystick seleccionado: modo PA (panorámico) o modo MA (desplazamiento de cursor).
Página 102: Procesamiento De Fichero De Datos
Joystick arriba/abajo: Aumenta / disminuye el zoom. ► Joystick izquierda/derecha: En modo PA se desplaza la ventana temporal ► a lo largo de la monitorización. En modo MA se desplaza el cursor por las muestras de la ventana temporal. Pulsación Joystick: Cambia de modo panorámico (PA) a desplazamiento ►...
Página 103 Figura 53. Cuando Excel intenta abrir el archivo se le pedirá el método de importación para abrir el archivo de datos XML de esta manera: Figura 54. Se debe elegir la opción en la que se pide una hoja de estilo. Aparecerá como una opción el fichero "COVERAGE.xsl".
Página 104: Adquisición De Datos
Figura 55. A continuación Excel abrirá el fichero de datos XML con el formato que el fichero XSL está proporcionando. Este paso puede necesitar algunos segundos dependiendo del tamaño del fichero de datos XML. En este punto, debería tener un fichero de Excel con tres hojas diferentes.
Página 105: Funcionamiento
7.9.2 Funcionamiento Para dar de alta una Adquisición de datos: ► Primero seleccione una instalación de la "Lista de Instalaciones” cárguela pulsando la tecla "Cargar" . Una instalación contiene las canalizaciones y los comandos DiSEqC seleccionados por el usuario durante su creación y almacena las adquisiciones de datos y las capturas de pantallas realizadas cuando está...
Página 106 A continuación puede seleccionar las canalizaciones terrestre y/o satélite en la cuales desea realizar la adquisición de datos. Las canalizaciones que aparecen son las que estén disponibles para la instalación actual. Figura 57. Figura 58. 7-96 Abril 2016...
Página 107 En la siguiente ventana, el usuario puede seleccionar si durante la adquisición de datos desea capturar la lista de servicios (esta opción ralentiza el proceso pero proporciona más información) y si desea realizar una pausa entre canalizaciones (el proceso se para hasta que el usuario decide continuar).
Página 108 Para iniciar la Adquisición de datos: ► Una vez creado un nuevo fichero de adquisición de datos o bien seleccionado uno ya existente se puede iniciar el proceso en sí de la adquisición de datos. Desde la pantalla de visualización de datos y pulsando la tecla "Punto de Medida"...
Página 109 También es posible descargar los ficheros de Adquisición de Datos en un PC mediante la aplicación NetUpdate (disponible en la página web de PROMAX). Una vez descargados, el programa NetUpdate puede generar informes con estos ficheros. Esto no es posible con los ficheros de Adquisición de Datos exportados directamente a USB (sin...
Página 110 Menús de las teclas programables. Canalización actual, barra de progreso en la canalización actual, punto de test seleccionado. Canal, frecuencia, Downlink. Descripción de pantalla de Visor de Datos ► A continuación se describe la pantalla de visualización de datos adquiridos: Figura 62.
Página 111: Opciones De Menú
Fecha y hora de la adquisición de datos. Número de canales enganchados (PASS) o no enganchados (FAIL). Tabla con los datos de medición de cada canal. Por orden de izquierda a derecha: Color que significa si se ha identificado (BLANCO) o no se ha identificado (ROJO) el canal;...
Página 112: Captura De Imagen Y Datos
Opciones de menú de Adquisición de Datos ► Cancelar Cancela la adquisición de datos. Pausa Pone en pausa la adquisición de datos hasta el usuario no vuelve a reanudarla pulsando de nuevo. 7.10 Captura de imagen y datos 7.10.1 Descripción Realiza una captura de lo que se muestra en pantalla en ese momento.
Página 113: Visualización
Captura ► Pulse la tecla captura de pantalla durante un segundo cuando aparezca la pantalla a capturar. Se enciende el LED junto a la tecla de captura de pantalla. Aparecerá una barra de progreso que indica el avance del proceso de la captura.
Página 114: Exploración De Canalización
7.11 Exploración de Canalización 7.11.1 Descripción Esta opción realiza una exploración de la canalización seleccionada. Detecta donde hay señales activas dentro de una canalización y en qué canales de la canalización actual se está recibiendo señal. Con esta información explora dichos canales con señal buscando emisiones e identificándolas.
Página 115 Al finalizar la exploración aparece la siguiente pantalla: Descripción de pantalla ► Figura 65. La ventana se divide en tres campos: Espectro y Medidas Muestra el espectro desplazándose por cada uno de los canales de la canalización. En la parte inferior aparece el canal y frecuencia junto a la medida de potencia/nivel y la relación portadora/ruido.
Página 116: Opciones De Menú
7.11.3 Opciones de menú En la parte inferior están las teclas de funciones. A continuación se describen. Cancelar (durante la exploración) Esta opción sólo aparece mientras se está realizando el proceso de exploración. Permite cancelar la exploración antes de acabar el proceso.
Página 117: Descubrir Emisoras Fm
7.12 Descubrir emisoras FM 7.12.1 Descripción La función Descubrir emisoras FM explora la banda de FM y da la opción de crear una canalización FM desde cero, con las emisoras detectadas. El rango de la frecuencia escaneada es 87 a 108 MHz. 7.12.2 Funcionamiento Para realizar una exploración de la banda FM:...
Página 118 Al finalizar la exploración aparece la siguiente pantalla: Descripción de pantalla ► Figura 67. La ventana se divide en tres campos: Espectro y Medidas Muestra el espectro desplazándose por cada uno de los canales de la banda FM. En la parte inferior aparece el canal y frecuencia junto a la medida de nivel y la relación portadora/ruido.
Página 119: Opciones De Menú
7.12.3 Opciones de menú En la parte inferior están las teclas de funciones. A continuación se describen: Cancelar (durante la exploración) Esta opción sólo aparece mientras se está realizando el proceso de exploración. Permite cancelar la exploración antes de acabar el proceso.
Página 120: Intensidad De Campo
7.13 Intensidad de Campo 7.13.1 Descripción Esta función permite al equipo actuar como un medidor de intensidad de campo (field strength meter), midiendo en dBµV por metro. Para realizar este tipo de medición se necesita introducir los parámetros de calibración de la antena utilizada para recibir la señal.
Página 121: Configuración
Si quiere almacenar los datos de la intensidad de campo, vaya a "Utilidades", seleccione "Adquisición de datos" y "Nuevo" para crear un nuevo fichero de adquisición de datos donde se guardarán los datos. Tenga en cuenta que la utilidad "Intensidad de campo" no demodula ninguna señal, sólo detecta la energía transmitida, por lo que clasificará...
Página 122 Los campos a introducir son los siguientes: Antena: ► Tipo: En este campo el usuario puede seleccionar el tipo de antena entre manual y cualquier otro tipo de antena disponible. Si selecciona el tipo de antena manual, deberá introducir el factor de corrección de forma manual.
Página 123: Generación De La Tabla De Calibración E Importación
El usuario puede importar los datos de calibración de la antena obtenidos de los datos del fabricante. Para ello se ha creado una plantilla (disponible en la web de descargas de PROMAX) que puede rellenarse e importarse en el equipo (esta plantilla está generada en un fichero Excel; el proceso explicado a continuación solo funciona a partir de la versión Excel 2007 y superiores).
Página 124: Importación
Una vez rellenada la tabla de calibración, vaya a la opción “Guardar como -> Otros Formatos”. En la ventana que aparece, edite el nombre del fichero en “Nombre de archivo”. En el menú desplegable de “Guardar como tipo”, seleccione la opción “Datos XML”y pulse “Guardar”.
Página 125: Planificador De Tareas
7.14 Planificador de Tareas 7.14.1 Descripción La función Planificador de Tareas permite configurar una lista de tareas y programar cuando se inicia la tarea, el número de repeticiones y otros parámetros. El equipo puede apagarse después de configurar las tareas ya que se encenderá...
Página 126 Para añadir una nueva tarea pulse : Tareas y seleccione la opción “Añadir”. Aparecerán dos opciones: Captura y Adquisición de datos. Figura 72. La opción “Captura” ejecuta la tarea de captura de pantalla. El usuario puede seleccionar la pantalla y el tipo de captura. Las opciones de pantalla incluyen cualquier vista de los tres modos: Medidas, Espectro o TV.
Página 127 Una vez seleccionada la tarea, marque la casilla junto a esta y pulse : Temporizador para programar el momento de ejecución de la tarea (para detalles sobre el temporizador consulte el siguiente apartado). Al guardar la temporización de la tarea, en la esquina superior derecha aparecerá...
Página 128: Programación Del Temporizador
NOTA: El equipo se puede apagar tras la planificación de las tareas ya que se encenderá automáticamente cuando llegue el momento de ejecución de la tarea. No pueden ejecutarse dos tareas simultáneamente. Es recomendable que la adquisición de datos seleccionada no tenga activada la opción de pausa al cambiar de canalización, ya que en ese caso el proceso se pararía durante la ejecución de la tarea.
Página 129 Parar ► Manual: El usuario finaliza la tarea. En fecha: El usuario selecciona la fecha de fin de la tarea (día/mes/año) y (hora:minuto). Ejecutar un número de veces: La ejecución de la tarea finaliza tras el número de veces configurado. Apagado después de ejecución ►...
Página 130: Gestión De Instalaciones
8 GESTIÓN DE INSTALACIONES Descripción El Gestor de Instalaciones es un programa integrado en el equipo que permite al usuario, de forma sencilla, crear una carpeta para cada instalación, donde se almacenarán gestionarán datos dicha instalación forma independiente. Las medidas, canalizaciones, capturas de pantalla y cualquier otro dato asociado a la instalación se almacenarán en la carpeta correspondiente a su instalación.
Página 131: Gestión De Una Instalación
El menú se compone de las siguientes opciones: Cargar Carga la instalación seleccionada. Para seleccionar una instalación de la lista se ha de situar el cursor sobre la instalación y pulsar el joystick. A continuación se ha de pulsar la tecla "Cargar".
Página 132 La instalación DEFAULT es la instalación preinstalada por defecto en el equipo. Se comporta como cualquier otra instalación pueden cargarse ella canalizaciones, programas DiSEqC, etc. La instalación DEFAULT no puede borrarse ni cambiar su nombre. La ventana se divide en tres áreas bien definidas: Área de datos generales En la primera línea muestra información general de la instalación y en la segunda línea información del fichero seleccionado.
Página 133: Filtrar Por Tipo
En el caso de la visualización de una captura de pantalla, se muestra una miniatura de la pantalla tal como fue capturada. En el resto de casos, se muestran datos descriptivos del tipo de fichero. Si existe alguna opción adicional asociada al tipo de fichero, esta aparecerá...
Página 134 Copiar al USB: ► Guarda en un lápiz USB conectado al equipo todos los ficheros seleccionados del listado de ficheros. Si el nombre del fichero a copiar es mayor de 8 carácteres el sistema lo recorta hasta los 8 carácteres. Si el nombre del fichero recortado coincide con otro, se le aplicará...
Página 135: Crear Nueva Instalación
Opciones Esta opción aparece si existe alguna opción adicional asociada al tipo de fichero seleccionado. Ver a pantalla completa: ► Esta opción sólo aparece si se selecciona una imagen en el listado de ficheros. Permite visualizar la imagen seleccionada a pantalla completa. Programa DiSEqC: ►...
Página 136: Operaciones De Edición
Para la canalización satélite el usuario puede seleccionar los comandos DiSEqC asociados a la instalación y también la banda de satélite (Ku-Ka o banda C) y las frecuencias del oscilador LNB. Durante proceso creación funciones teclas programables son: Siguiente (avanza al paso siguiente), Anterior (retrocede al paso anterior) o Cancelar (cancela el proceso).
Página 137: Antenas Instaladas
Antenas instaladas: ► Permite la eliminación de las antenas cargadas en la instalación. Importación de datos desde USB La herramienta de importación de datos permite importar de una forma sencilla ficheros de datos desde una memoria USB al equipo. Los datos que pueden importarse son: Instalaciones.
Página 138: Conexión A Dispositivos Externos
9 CONEXIÓN A DISPOSITIVOS EXTERNOS está pensado para poder interactuar con dispositivos RANGER externos, intercambiando información a través de sus conectores de entrada y salida. Los tipos de conexión son: Conexión de entrada/salida de datos mediante conector mini-USB a memoria USB o PC. Conexión de salida de vídeo/audio analógico mediante el conector de salida V/A.
Página 139 Pulse la tecla : Gestionar para acceder a los datos de la instalación seleccionada. Pulse la tecla : Filtrar por tipo para seleccionar el tipo de listado que se desea visualizar (listado con todos los ficheros, solo las capturas de pantalla, solo las canalizaciones, las adquisiciones de datos o los comandos Diseqc u otros).
Página 140: Conexión De Un Ordenador (Host) Al Hd Ranger + (Device)
RANGER Esta conexión permite la comunicación del equipo a un ordenador mediante un cable USB utilizando el programa NetUpdate de PROMAX. El programa NetUpdate se puede descargar de forma gratuita en el área de descargas de la página web de PROMAX.
Página 141: Conector De Salida V/A
Conector de salida V/A El conector de salida V/A permite la conexión para la salida de vídeo/audio analógico. Esta conexión permite conmutar la visualización de la imagen desde el equipo a un monitor auxiliar siguiendo los siguientes pasos: Conecte el cable jack 4V al conector de salida de vídeo/audio (ver figura 5), asegurándose que la clavija queda bien insertada.
Página 142: Conector Rf
Mediante la opción : Relación Aspecto, se podrá seleccionar la relación de aspecto de la imagen, entre 4:3 y 16:9. NOTA: Si la señal de vídeo externa se pierde o desconecta, el equipo se mantendrá en modo de entrada externa. Conector RF 9.4.1 Comandos DiSEqC...
Página 143: Comandos Scd/En50494 (Satcr)
9.4.2 Comandos SCD/EN50494 (SatCR) Mediante la función SCD/EN50494 (estándar internacional conocido también como SatCR) es posible controlar los dispositivos de una instalación de TV satélite que sean compatibles con este estándar que permite concentrar múltiples frecuencias de bajada (slots) por un único cable. De esta forma cada usuario utilizando un slot puede sintonizar y descodificar cualquier señal presente en el satélite.
Página 144: Comandos Scd2/En50607 (Jess)
La ventana de configuración muestra las opciones que el usuario puede modificar: número de slots, slot seleccionado, dirección del dispositivo, habilitación de los pilotos de prueba (al activarlo el dispositivo SatCR emite un piloto de nivel constante para cada frecuencia de bajada para la identificación de los canales disponibles), satélite seleccionado y paso de frecuencia.
Página 145 Ahora la opción SCD2/EN50607 muestra un nuevo menú. Seleccione Configuración para acceder a los parámetros de configuración. El usuario puede seleccionar para cada banda la potencia, la frecuencia central, el beacon y el satelite. Además de las bandas de uso y el número de satélites disponibles mediante la tecla "Configuración".
Página 146 Una vez está configurado, el usuario mediante la tecla "Sintonía", puede seleccionar la banda de usuario. Figura 82. La frecuencia de cada banda de usuario (UB) se guarda y se recupera cada vez que se vuelve a configurar. NOTA: Si no se detecta ningún receptor SCD2, esta función entrará en un modo básico que permite enviar comandos de configuración incluso sin que haya nada conectado.
Página 147: 10 Especificaciones
10 ESPECIFICACIONES 10.1 Especificaciones Generales Entradas y Salidas ► Parámetro Valor Datos Adicionales Entrada RF Conector de Entrada F macho 75 Ω Máxima señal 130 dBμV Máxima tensión de entrada DC a 100 Hz; alimentado por el 50 V rms cargador AL-103 DC a 100 Hz;...
Página 148: Características Mecánicas
EXTERNA activado Tiempo de carga 3 horas al 80% Con el equipo apagado Tensión externa 12 V DC Utilizando sólo los accesorios PROMAX suministrados Consumo 50 W Desconexión automática Programable Transcurridos los minutos seleccionados sin actuar sobre ningún mando (desactivable) Condiciones Ambientales de Funcionamiento ►...
Página 149: Modo Medidas
10.2 Modo Medidas DVB-T ► Parámetro Valor Datos Adicionales Modulación COFDM Margen de medida de de 35 dBμV a 115 dBμV potencia Medidas Potencia, CBER, VBER, MER, C/N y Link margin Medida de VBER por debajo de 1E-10; medida de CBER hasta 1E-7 Presentación Numérica y barra de nivel Portadoras...
Página 150 DVB-C2 ► Parámetro Valor Datos Adicionales Modulación COFDM Margen de medida de de 45 dBμV a 115 dBμV potencia Medidas Power, CBER, MER, C/N, LBER, BCH ESR, Iteraciones LDP y paquetes erróneos Presentación Numérica y barra de nivel Portadoras Intervalo de Guarda 1/64, 1/128 Ancho de banda 6 y 8 MHz...
Página 151 DVB-S2 ► Parámetro Valor Datos Adicionales Modulación QPSK, 8PSK, 16APSK, 32APSK Margen de medida de de 35 dBμV a 115 dBμV 8PSK: potencia 24 dBμV a 2.15 GHz / 2 MSs; 34 dBμV a 2.15 GHz / 27 MSs Medidas Potencia, CBER, LBER, MER, C/N, BCH ESR, paquetes erróneos y Link Margin Presentación...
Página 152: Modo Analizador De Espectros
10.3 Modo Analizador de Espectros Señal Digital ► Parámetro Valor Datos Adicionales Parámetros Generales Filtro de resolución 100 kHz Marcadores Muestra frecuencia, nivel, diferencia de frecuencia y diferencia de nivel Nivel de referencia 60 dBμV a 135 dBμV Ajustable en pasos de 5 dB Rango del espectro Span, rango dinámico y nivel de referencia son variables por medio de...
Página 153 Señal Analógica ► Parámetro Valor Datos Adicionales Parámetros Generales Escala de Atenuación Autorrango Indicación numérica Valor absoluto de acuerdo a las unidades seleccionadas Indicación gráfica Barra analógica en pantalla Indicación acústica Tono acústico Proporcional a la fuerza de la señal Terrestre Margen de sintonía 5 a 1000 MHz...
Página 154: Modo Tv
10.4 Modo TV Vídeo ► Parámetro Valor Datos Adicionales Codecs MPEG-1 MPEG-2 MP@HL (Main profile high level) MPEG-4 AVC H.264 High Profile Level 4.1; bitrate máximo 40 Mbps Máximo tamaño de Imagen 1920x1080x60i; 1280x720x60p/50p Mínimo tamaño de Imagen 352x240x30p; 352x288x25p Bitrate 40 Mbps Relación de aspecto...
Página 155: Utilidades
10.5 Utilidades Constelación ► Parámetro Valor Datos Adicionales Tipo de Señal DVB-T, DVB-T2, DVB-C, DVB-C2, DSS, DVB-S y DVB-S2 Presentación Gráfico I-Q Ecos ► Parámetro Valor Datos Adicionales Tipo de Señal DVB-T, DVB-T2, DVB-C2 Rango de Medidas Depende del estándar, portadora e intervalo de guarda Retardo 0,1 μs a 224 μs...
Página 156: Opciones
10.6 Opciones Fibra Óptica ► Parámetro Valor Datos Adicionales Medidor selectivo de potencia óptica Bandas ópticas de Medida 1310 nm ± 50 nm; 1490 nm ± 10 nm; 1550 nm ± 15 nm Conector FC/APC Rango dinámico de medida - 49,9 dBm a +10 dBm Precisión ±...
Página 157: 11 Mantenimiento
11 MANTENIMIENTO 11.1 Consideraciones sobre el monitor TFT A continuación se exponen consideraciones importantes sobre el uso del monitor color, extraídas de las especificaciones del fabricante. En la pantalla TFT pueden aparecer píxeles que no se iluminan o que se iluminan de forma permanente y no por ello se debe considerar que exista un defecto de fabricación del mismo.
Página 158: Anexo 1 Descripción De Señales
ANEXO 1 DESCRIPCIÓN DE SEÑALES A1.1 Señales DIGITALES Señal de TV digital TERRESTRE de PRIMERA generación A1.1.1 (estándar DVB-T/modulación COFDM) Parámetros DVB-T Ancho de banda del canal ► Es el ancho de banda de los canales. Está entre 6 MHz, 7 MHz y 8 MHz. Este parámetro afecta a la separación en frecuencia de las portadoras.
Página 159 Medidas DVB-T Potencia Potencia medida en todo el ancho de banda del canal. Relación Portadora/Ruido (Carrier/Noise) donde C es la potencia recibida de la señal portadora modulada y N es la potencia de ruido recibida. Para medirla correctamente se debe sintonizar el canal en su frecuencia central.
Página 160 Señal de TV digital TERRESTRE de SEGUNDA generación A1.1.2 (estándar DVB-T2/modulación COFDM) La versión del demodulador DVB-T2 permite trabajar con los perfiles Base (versión estándar) y Lite (versión para dispositivos móviles). Parámetros DVB-T2 Ancho de banda del canal ► Es el ancho de banda de los canales. Está entre 6 MHz, 7 MHz y 8 MHz. Este parámetro afecta a la separación en frecuencia de las portadoras.
Página 161 Medidas DVB-T2 Potencia Potencia medida en todo el ancho de banda del canal. Relación Portadora/Ruido (Carrier/Noise) donde C es la potencia recibida de la señal portadora modulada y N es la potencia de ruido recibida. Para medirla correctamente se debe sintonizar el canal en su frecuencia central.
Página 162 Señal de TV digital SATÉLITE de PRIMERA generación A1.1.3 (estándar DVB-S/modulación QPSK) Parámetros DVB-S Ancho de banda del canal ► Muestra el ancho de banda del canal desde 1,3 MHz hasta 60,75 MHz. Inversión Espectral ► Detecta si se ha realizado una inversión espectral a la señal de entrada. Velocidad de Símbolo ►...
Página 163 Medidas DVB-S Potencia Potencia medida en todo el ancho de banda del canal. Relación Portadora/Ruido (Carrier/Noise) donde C es la potencia recibida de la señal portadora modulada y N es la potencia de ruido recibida. Para medirla correctamente se debe sintonizar el canal en su frecuencia central.
Página 164 Señal de TV digital SATÉLITE de SEGUNDA generación A1.1.4 (estándar DVB-S2/modulación QPSK/8PSK) Parámetros DVB-S2 Ancho de banda del canal ► Muestra el ancho de banda del canal desde 1,3 MHz hasta 60,75 MHz. Inversión Espectral ► Detecta si se ha realizado una inversión espectral a la señal de entrada. Velocidad de Símbolo ►...
Página 165 Relación de error de la modulación. El MER representa la relación entre la potencia media de la señal DVB y la potencia media de ruido presente en la constelación de las señales. Junto al MER aparece la medida del Link Margin (LM). El LM es el equivalente al margen de ruido e indica la distancia al QEF (definido generalmente como un paquete perdido por hora).
Página 166 Señal de TV digital por CABLE de PRIMERA generación A1.1.5 (estándar DVB-C/modulación QAM) Parámetros DVB-C Ancho de banda del canal ► Es el ancho de banda de los canales. Hasta 9,2 MHz. Inversión Espectral ► Detecta si se ha realizado una inversión espectral a la señal de entrada. Velocidad de Símbolo ►...
Página 167 Medidas DVB-C Potencia Potencia medida en todo el ancho de banda del canal. Relación Portadora/Ruido (Carrier/Noise) donde C es la potencia recibida de la señal portadora modulada y N es la potencia de ruido recibida. Para medirla correctamente se debe sintonizar el canal en su frecuencia central.
Página 168 Señal de TV digital por CABLE de SEGUNDA generación A1.1.6 (estándar DVB-C2/modulación COFDM) Parámetros DVB-C2 Ancho de banda del canal ► Es el ancho de banda de los canales entre 6 MHz, 7 MHz y 8 MHz. Inversión Espectral ► Detecta si se ha realizado una inversión espectral a la señal de entrada.
Página 169 Medidas DVB-C2 Potencia Potencia medida en todo el ancho de banda del canal. Relación Portadora/Ruido (Carrier/Noise) donde C es la potencia recibida de la señal portadora modulada y N es la potencia de ruido recibida. Para medirla correctamente se debe sintonizar el canal en su frecuencia central.
Página 170 A1.2 Señales ANALÓGICAS Banda Terrestre A1.2.1 TV Analógica En el modo de medida de señales analógicas en banda terrestre, las medidas disponibles son: NIVEL ► Indicación de nivel de la portadora de vídeo sintonizada. ► Relación entre la potencia de la señal modulada y la potencia de ruido equivalente para el mismo ancho de banda (según estándar de TV).
Página 171 Banda Satélite A1.2.2 TV analógica En el modo de medida de señales analógicas en banda satélite, las medidas disponibles son: Nivel ► Medida de nivel de la portadora sintonizada. ► Relación entre la potencia de la señal modulada y la potencia de ruido equivalente para el mismo ancho de banda (según estándar de TV).
Página 172: Anexo 2 Como Instalar Una Antena Parabólica
ANEXO 2 COMO INSTALAR UNA ANTENA PARABÓLICA INSTALACIÓN ANTENA PARABÓLICA USANDO A2.1 RANGER Un poco de historia A2.1.1 Hagamos un breve repaso histórico. El primer satélite artificial "Sputnik I" se lanzó el 4 de Abril de 1957 por la Unión Soviética. Tenía el tamaño de un balón de baloncesto con un peso inferior a 100 kgrs pero significó...
Página 173 La antena utilizada para recibir el test de transmisión del “Telstar I” era un enorme cono en el interior de una cúpula protectora de la antena de 48 metros de alto. En sólo cuatro décadas hemos llegado a tener satélites geoestacionarios DBS de alta potencia equipados con gran número de transpondedores digitales y ya comienza a ser preocupante la chatarra espacial de miles de satélites en órbita, la mayoría más allá...
Página 174: Polarización
El reflector es pasivo y simplemente refleja las señales del satélite deforma que el haz es dirigido hacia el punto de ensamblado del LNB. Figura A2.4. El LNB es un dispositivo activo fruto de la gran evolución en la fabricación de circuitos RF e incluye amplificadores, osciladores y convertidores de frecuencia integrados en pequeños bloques de bajo coste.
Página 175 En otras palabras, por nuestro LNB se obtendrá una salida para controlar diferentes conjuntos de transpondedores de satélites dependiendo de la tensión de alimentación que se utilice. Figura A2.5. Fotografía de una LNB (Convertidor de Bloque de Bajo Ruido) Apuntamiento de antenas A2.1.3 Existen varias técnicas para encontrar el punto en el cielo en el que podemos localizar al satélite que deseamos.
Página 176 Figura A2.6. Con esta información podemos calcular la elevación y azimut del plato de antena para comenzar a apuntarla. Hay varias fórmulas para hacerlo, pero en algunos sitios web encontrará información muy útil para hacerlo. También existen aplicaciones gratuitas para móvil, como Dish Aligner, que calcula la elevación y el azimut según su posición actual determinada por el GPS del móvil.
Página 177 Figura A2.7. Reconociendo al satélite apuntado A2.1.4 Y el entra en acción. Nuestra antena está orientada más o RANGER menos hacia donde pensamos está “nuestro” satélite. conectado a la salida del LNB podemos seleccionar el margen RANGER del satélite, el span de 200 MHz y configurar la tensión de alimentación a uno de los posibles valores.
Página 178 Sintonice cualquiera de esos canales digitales en el modo de frecuencia utilizando el joystick y los marcadores que aparecen en la pantalla. ¡El RANGER indicará el satélite y/o la posición orbital en la que se encuentra en pocos segundos! Si no tenemos suerte y no se trata del satélite que queremos entonces solo tenemos que mover ligeramente el plato de antena para capturar la señal del siguiente satélite y repetir de nuevo el procedimiento.
Página 179 Opción 2: Modo de canal ► Podemos seleccionar el modo de canal y una tabla de canalizaciones de satélite de la lista. El dispone de varias de ellas RANGER preconfiguradas pero es posible modificarlas mediante la aplicación de software. Una vez hemos seleccionado la tabla deseada, en este caso la ASTRA 19E, podemos empezar a consultar los canales.
Página 180 Información del audio sintonizado. TIPO: Tipo codificación audio velocidad ► transmisión. FORMATO: Formato de audio del servicio. Cuantificación lineal, ► frecuencia de muestreo, tipo de reproducción. IDIOMA: Idioma de emisión. ► PID: Identificador del programa de audio. ► En todo momento es posible visualizar la LISTA DE SERVICIOS, pulsando la tecla F3 y consultar todos los programas y servicios disponibles en el canal sintonizado.
Página 181: Anexo 3 Comandos Diseqc
ANEXO 3 COMANDOS DiSEqC A3.1 Introducción a DiSEqC El DiSEqC (Digital Satellite Equipment Control) es un protocolo abierto creado por Eutelsat en 1997 como estándar de comunicación entre los receptores de tv por satélite y los periféricos externos. Las comunicaciones DiSEqC están basadas en los comandos de control que viajan junto con la tensión de alimentación, a través del cable coaxial que lleva la señal de TV.
Página 182 Alimentación Banda Polarización(lineal/circular) 13 V Baja Vertical/Derecha 18 V Baja Horizontal/Izquierda 13 V + 22 kHz Alta Vertical/Derecha 18 V + 22 kHz Alta Horizontal/Izquierda Nota: Las LNB aceptan un rango de valores muy amplio para estas tensiones, normalmente 10-14,5V (para los 13V) y 15,5-20V (para los 18V). Dentro del , la elección de la banda y la polarización se puede RANGER...
Página 183: En Instalaciones Individuales
A3.4 En instalaciones individuales El conmutador Tono-burst (2 entradas – 1 salida) A3.4.1 Figura A3. 1. Es el conmutador DiSEqC más simple. Este utiliza los comandos « SAT A/B » y permite conmutar entre dos LNB Universales diferentes: Comando Entrada seleccionada SAT A Satélite 1 SAT B...
Página 184 La LNB Monobloc A3.4.2 Figure A3. 2. Un LNB Monobloc es un módulo formado por 2 LNB Universales enlazadas por un conmutador Tone-burst (2 entradas – 1 salida). Luego puede ser tratado exactamente de la misma manera. Existen igualmente versiones TWIN (2 salidas independientes), QUAD (4 salidas independientes) y OCTO (8 salidas independientes).
Página 185: Combinación De Comandos Diseqc Enviados
Este conmutador permite la recepción de la señal desde cuatro LNB’s Universales independientes (procedentes de 4 satélites diferentes) sobre un solo receptor. Como se puede observar en el esquema adjunto, se trata de conmutadores « OPTION » y « POSITION » en cascada. Para conmutarlo, hace falta enviar un comando OPTION, después un comando POSITION, habiendo así...
Página 186: Ejemplos De Multiswitch
La señal es distribuida en la red con la ayuda de multiswitchs multi toma. El número de entradas y de salidas es variable. El número de entradas depende del número de satélites (LNB).Normalmente un multiswitch incluye también una entrada para la señal de TV terrestre. El número de salidas depende del número de terminales (receptores) que pueden ser conectados al multiswitch.
Página 187 En el menú DiSEqC , elegir la banda y la polarización RANGER deseadas y enviar el comando SAT A, como se indica en la tabla siguiente: Band Polarization Command Horizontal SAT A Vertical SAT A High Horizontal SAT A High Vertical SAT A Muy importante: Cada vez que se quiere cambiar de banda o de polarización,...
Página 188 Como en el caso precedente, si para un cierto satélite se desea cambiar de banda o polarización, no es suficiente con cambiar el parámetro correspondiente, sino que además es necesario enviar el comando SAT A/B correspondiente para provocar la conmutación (incluso si no se cambia de satélite). Banda Polarización Comando...
Página 189 Banda Polarización Comando Satélite Baja Horizontal OPT/POS A-A Satélite-1 Baja Vertical OPT/POS A-A Satélite -1 Alta Horizontal OPT/POS A-A Satélite -1 Alta Vertical OPT/POS A-A Satélite -1 Baja Horizontal OPT/POS A-B Satélite -2 Baja Vertical OPT/POS A-B Satélite -2 Alta Horizontal OPT/POS A-B Satélite -2...
Página 190 COMANDOS CONMUTADOR 3A CONMUTADOR 3B CONMUTADOR 4A CONMUTADOR 4B POTENCIA REINICIAR ESPERA Programas ► Existen ocho programas predefinidos que realizan funciones básicas de control de un conmutador universal de dos o cuatro entradas. Además dispone de programas más completos que permiten controlar instalaciones con 8 o antenas satélite utilizando...
Página 191 DiSEqC Programs Sat A (Toneburst) Sat B (Toneburst) Switch Uncom.1/AA Switch Uncom.1/AB Switch Uncom.1/BA Switch Uncom.1/BB Switch Uncom.2/AA Switch Uncom.2/AB Switch Uncom.2/BA Switch Uncom.2/BB Abril 2016...
Página 192: Anexo 4 Comandos De Control Remoto
ANEXO 4 COMANDOS DE CONTROL REMOTO A4.1 Introducción El diseño del está basado en un microprocesador, lo que RANGER permite el intercambio de datos entre el equipo y un control remoto (normalmente un PC) vía USB. De esta forma se pueden obtener datos de los trabajos que procesa el equipo y también controlarlo de forma remota.
Página 193 A4.3 Modo de Operación acepta comandos remotos en cualquier instante en el que el RANGER instrumento esté en marcha. De esta manera no es necesario poner el instrumento en un modo especial de control remoto sino que este modo se activa de manera inmediata cuando detecta un comando completo durante un tiempo necesario.
Página 194: Configuración Del Puerto Serie Virtual
Los comandos se deben enviar siempre en letras mayúsculas y no se pueden editar en línea. Cuando un carácter es recibido y almacenado en el buffer de la ya no puede ser rectificado ni editado. RANGER Los comandos de control remoto están divididos en dos grupos: órdenes e interrogaciones.
Página 195 A4.5 Tabla de Comandos Remotos Nombre Descripción BATTERY Proporciona información sobre el estado actual de la batería. CAPTURE Proporciona un fichero con los datos de la pantalla actual en formato xml/png. CAPTURE READ Lee el fichero de la captura de pantalla actual. DISEQC Proporciona una lista de programas diseqc disponibles y puede enviar uno de ellos.
Página 196 Nombre BATTERY Descripción Proporciona información sobre el estado actual de la batería. Pregunta *?BATTERY parameter Respuesta *BATTERY parameter_resp parameter parameter_resp Descripción parameter_resp <empty LEVEL, Proporciona un conjunto de > PERCENT, TIME, información sobre el estado SMART actual batería (ver BATTERY, siguientes parámetros para CHARGER su explicación).
Página 197 Nombre CAPTURE READ Descripción Lee un fichero con la captura de la pantalla actual. Pregunta *?CAPTURE BLOCK=bbbb <CR> Respuesta *CAPTURE SIZE= size bbbb Descripción bbbb bbbb es el número de bytes enviados en cada bloque de datos. Los datos del fichero se envían en bloques, cada bloque se confirma con un ACK.
Página 198 Nombre DISEQC Descripción Obtiene la lista disponible de programas diseqc y envía uno específico. Pregunta *?DISEQC PROGRAMS<CR> Respuesta *DISEQC PROGRAMS= PROGRAMS=nn program_name Respuesta Descripción lnb_resp PROGRAMS=nn nn es el número de programas disponibles. program_name nombre descriptivo programas disponible. Configuración: *DISEQC PROGRAM=program_name program_name Descripción program_name POS_AB_A...
Página 199 Nombre INSTALLATION Descripción Proporciona información de las instalaciones. Pregunta *?INSTALLATION install Respuesta *INSTALLATION install_resp install install_resp Descripción install_resp <vacío> Número (nn) de instalaciones. NUMBER=nn CURRENT Nombre (name) NAME=name instalación actual. TER-CH=nn Número (nn) de canalizaciones terrestres instalación actual. SAT-CH=nn Número (nn) de canalizaciones satélite en la instalación actual.
Página 200 Nombre INSTALLATION CURRENT Descripción Proporciona información de la instalación actual. Pregunta *?INSTALLATION CURRENT current=nn Respuesta *INSTALLATION NAME=current_resp current Descripción nn (valor Descripción current_resp decimal) <vacío> <vacío> Datos disponibles de la instalación actual. TER-CH Índice canalización ter. Nombre canalización terrestre con índice “nn”. SAT-CH Índice canalización sat.
Página 201 Nombre INSTALLATION CURRENT REMOVE Descripción Elimina los ficheros del mismo tipo de la instalación actual Configuración *INSTALLATION CURRENT REMOVE tag=name Descripción tag SPECTRUM Fichero de capturas de espectro. TER-CH Fichero de canaliz. terrestre. SAT-CH Fichero de canaliz. satélite. DISEQC_PROGRAM Fichero de programas DISEQC. Fichero de printscreens.
Página 202 Nombre INSTALLATION FILE Descripción Lectura de un fichero “xml” de la instalación actual y envío a un PC. Pregunta *?INSTALLATION CURRENT tag=name BLOCK=bbbb Respuesta *INSTALLATION SIZE=size Descripción tag SPECTRUM Lectura de capturas de espectro en instalación actual. TER-CH Lectura de canalizaciones terrestre en instalación actual.
Página 203 Nombre INSTALLATION PC FILE Descripción Envía un fichero desde un PC a la instalación actual. Configuración *INSTALLATION CURRENT tag=name SIZE=size BLOCK=bbbb Descripción tag SPECTRUM Fichero de capturas de espectro a la instalación actual. TER-CH Fichero de canaliz. terrestre a la instalación actual.
Página 204 Nombre INSTALLATION PC ZIP Descripción Envía una fichero desde un PC al equipo en formato ZIP con todos los ficheros de la instalación. Configuración *INSTALLATION ZIP NAME=name SIZE=size BLOCK=bbbb name Descripción name abcd Nombre (“abcd”) de la instalación. size Descripción size Tamaño en bytes (nnn en decimal) del fichero al ser enviado.
Página 205: Descripción
Nombre Descripción Proporciona/configura la salida del LNB. Pregunta *?LNB lnb Respuesta *LNB lnb = lnb_resp Descripción lnb_resp OUTPUT Salida actual seleccionada. ENABLE LNB habilitada (ON) o no (OFF). VOLTAGE Última medida tensión de salida del LNB. CURRENT Última medida corriente de salida del LNB. AVAILABLE Salidas disponibles en la configuración actual.
Página 206 Nombre MEASURE Descripción Proporciona el valor de las medidas. Pregunta *?MEASURE measure Respuesta *MEASURE measure=measure_resp units measure Descripción measure_resp Todas las medidas activas. <vacío> Potencia de un canal digital. POWER Nivel de un canal analógico. LEVEL C/N del canal medido (dB). Relación de portadoras Vídeo/Audio.
Página 207 Nombre MODE Descripción Proporciona/Configura el modo de funcionamiento del equipo. Pregunta *?MODE Respuesta *MODE mode_resp mode_resp Descripción mode_resp Modo TV. TV+SP+MEASURE Modo TV con espectro y medidas. TV+PARAMETERS Modo TV con parámetros del TS. Modo espectro. SP+MEASURE Modo espectro con medidas. SP+MEASURE+TV Modo espectro con medidas y TV.
Página 208 Nombre Descripción Proporciona/configura servicios. Pregunta *?PSI Respuesta *PSI STATUS=status_resp NUMBER=number_resp ONID=onid NID=nid TSID0tsid NETWORK=name status_resp Descripción status_resp ACQUIRED Servicios de canal adquiridos. IN_PROGRESS Adquiriendo servicios del canal (en progreso). FAIL Fallo en adquisición. STOPPED Adquisición parada. number_resp Description number_resp Número de servicios. Services Descripción service information information...
Página 209 Pregunta *?PSI SERVICE=CURRENT AUDIO Respuesta *PSI NUMBER=nn AUDIO=aa PID=pid BITRATE=bitrate TYPE=type FORMAT=format LANGUAGE=language respuesta Descripción respuesta Número de audio. Índice de audio. Número PID. bitrate Bitrate en kbps. type Tipo de audio (MPEG-1, DD, DD+...). format Formato de audio (Stereo/Mono...). language Idioma de audio.
Página 210 Nombre Descripción Configura/proporciona la fecha y hora actual Pregunta *?RTC rtc Respuesta *RTC rtc=rtc_resp rtc_resp Descripción rtc_resp DATE=date TIME=time Muestra fecha, día y formato FORMAT=format de fecha actual. TIME hh:mm:ss Horas:minutos:segundos. DD/MM/YYYY día/mes/año. DATE DD/MM/YY día/mes/dos últimas cifras del año. mes/día/año.
Página 211 Nombre SIGNAL Descripción Proporciona/configura varias características de la señal Pregunta *?SIGNAL signal Respuesta *SIGNAL signal=signal_resp signal Descripción signal_resp TYPE Estándar de la señal. Tasa de bits actual. BANDWIDTH Ancho de banda de la señal. Symbol rate de la señal. Inversión espectral activa (ON)
Página 212 Nombre SPECTRUM Descripción Configura el span y/o el nivel de referencia del espectro Configuración *SPECTRUM spectrum=spectrum_config spectrum spectrum_config Descripción spectrum_config nn.n Valor numérico nivel referencia en unidades de la banda actual. SPAN nnnF nnn=Valor numérico del span. F= Orden de magnitud del span. Valores de F: <vacío>...
Página 213 Nombre TUNE Descripción Proporciona la frecuencia actual/configura una frecuencia Pregunta *?TUNE Respuesta *TUNE BAND=band_resp FREQ=freq_resp band_resp Descripción band_resp Banda terrestre Banda satélite freq_resp Descripción freq_resp nnnK nnn=Valor numérico de frecuencia; K= (kHz) Configuración *TUNE BAND= band_conf FREQ= freq_conf band_conf Descripción band_conf Banda terrestre Banda satélite freq_conf...
Página 214 Nombre TUNE PLAN Descripción Configura la canalización. Configuración *TUNE PLAN= plan_conf plan_conf Descripción plan_conf Código alfanumérico que identifica la canalización. Nombre Descripción Proporciona la versión de software instalado Pregunta *?VER Respuesta *VER ver_resp ver_resp Descripción ver_resp x.yy.zzz Código númerico que identifica la versión. Nombre VIDEO Descripción...
Página 215: Anexo 5 Opción Óptica Op-001-Ps
ANEXO 5 OPCIÓN ÓPTICA OP-001-PS A5.1 GENERAL A5.1.1 Descripción Este anexo contiene las instrucciones de uso para la siguiente opción: OP-001-PS: Medidor Selectivo de Potencia Óptica + Conversor Selectivo Óptico a RF. La evolución del mercado de las telecomunicaciones, cada vez más exigente en cuanto a calidad de comunicaciones, velocidad, servicios, etc...
Página 216: Descripcion De Funcionamiento Interno
A5.2 DESCRIPCION DE FUNCIONAMIENTO INTERNO El medidor selectivo se compone, en primer lugar, de un triple filtro para 1310, 1490 y 1550 nm. El filtro separa cada longitud de onda y lo dirige a un circuito independiente compuesto por un fotosensor, que obtiene la señal RF que transporta.
Página 217: Funcionamiento
A5.2.1 Test de fibra óptica A5.2.1.1 Descripción La función óptica de este módulo permite certificar una instalación de telecomunicaciones mediante la calibración de las señales de la instalación y la posterior medición en cada uno de los puntos de acceso de usuario. con módulo óptico puede medir de forma simultánea y RANGER selectiva las tres longitudes de onda utilizadas en fibra óptica (1310, 1490 y...
Página 218 A continuación se presenta la pantalla del test de fibra óptica: Descripción de pantalla ► Figura A5.3. Mensaje de estado en función del nivel de atenuación. Nivel de potencia de la señal. Longitud de onda de la señal (nm). Nivel de potencia de la señal de referencia capturada al calibrar y que se usa para el cálculo del nivel de atenuación (dBm).
Página 219: Atenuación Umbral
A5.2.1.3 Opciones de menú de la utilidad del Test de fibra óptica En la parte inferior de la pantalla hay tres menús accesibles mediante las teclas de función. Sale de la utilidad. Al pulsar esta opción se capturan los valores actuales de potencia y se asignan como valores de referencia.
Página 220 Fase 1. Captura de las medidas de referencia. ► Conecte el extremo del latiguillo SC al conector de salida del PROLITE-105. Conecte el otro extremo del latiguillo FC al conector de entrada óptica (Ver siguiente figura). RANGER Encienda el PROLITE-105 y el RANGER Pulse para acceder al menú...
Página 221 Fase 2.- Realización del Test de Atenuación ICT. ► Conecte el PROLITE-105 en un nodo de origen de la transmisión de la red óptica, como pueda ser la cabecera del RITI del edificio. Mantenga el PROLITE-105 en modo SIMULTÁNEO de generación se señales, de forma que genere simultáneamente las tres longitudes de onda (1310 nm, 1490 nm y 1550 nm).
Página 222 A5.3 Conversor selectivo óptico a RF A5.3.1 Descripción El conversor selectivo se compone de un filtro que separa cada longitud de onda y la dirige a un circuito independiente compuesto por un fotosensor, que obtiene la señal RF que transporta. La señal RF obtenida de cada longitud de onda pasa al conmutador de bandas.
Página 223 A5.3.2 Funcionamiento El conexionado para utilizar esta opción es el siguiente: Figura A5.6. Vista superior del (con la opción instalada). RANGER Latiguillo de adaptación (suministrado con el módulo) con señal óptica de entrada. Cable (suministrado con el módulo) para realizar el puente con señal RF. Conector FC-APC de entrada para la señal óptica.
Página 224: Atenuación
A5.3.3 Configuración del conversor óptico selectivo a RF Una vez instalado el módulo y realizado el conexionado, el usuario podrá usar el equipo para realizar la medición de la señal óptica como si se tratara de una señal RF. Los pasos a seguir para realizar la medición de la señal son los siguientes: Pulsar la tecla de Ajustes , en la opción "Signal Source"...
Página 225: Anexo 6 Opción Gps Op-001-Gps
ANEXO 6 OPCIÓN GPS OP-001-GPS A6.1 Descripción General Este anexo contiene las instrucciones de uso de la siguiente opción: OP-001-GPS: Análisis cobertura señal mediante para RANGER Esta opción permite al usuario comprobar la cobertura de señal mediante la medición de su potencia, MER y C/N. La posición geográfica donde se toman todas estas mediciones se determina mediante un receptor GPS.
Página 226: Comentario
Acceder al menú Avanzado y pulse en Empezar para comenzar el análisis de cobertura de la señal. En el modo Automático, el equipo toma automáticamente muestras de acuerdo a los parámetros de configuración (ver más adelante). En el modo Manual el usuario ha de presionar el joystick cada vez que quiera tomar una muestra.
Página 227 Modo: ► Hay dos opciones: Contínuo o Manual. En el modo contínuo se toma una muestra de forma automática cada tiempo de muestreo. En el modo manual se toma una muestra cada vez que el usuario pulsa el joystick. Muestreo cada: ►...
Página 228 A6.2.3 Descripción de la pantalla de estudio de cobertura de la señal A continuación se describe la pantalla de estudio de cobertura de la señal: Figura A6 2. Instalación seleccionada; fecha y hora. El icono en color verde indica que el sistema ha enganchado la señal GPS. El icono en color rojo indica que el sistema no ha enganchado la señal GPS.
Página 229 Ventana 3 con Información de la Señal: Transcurrido: Tiempo transcurrido desde el inicio del estudio de cobertura. Muestras: Número de muestras tomadas desde el comienzo del estudio de cobertura. Espacio libre: Espacio que queda en la memoria para guardar datos. Estado GPS: muestra...
Página 230 Estado GPS: Muestra un listado y un gráfico con los satélites detectados para ► ubicar la señal GPS. Además se suministran los datos de la longitud, latitud, hora y fecha universal, satélites visibles y estado del GPS (enganchado o no). Figura A6 3.
Página 231 Mediciones de MER y C/N a lo largo del tiempo. Modo de joystick seleccionado: modo PA (panorámico) o modo MA (desplazamiento de cursor). LNB, banda seleccionada; nivel de batería. Ventana 1 con información de la señal: Medida de Potencia, C/N, Offset, MER, CBER, VBER y Link Margin en la muestra donde se encuentra el cursor.
Página 232 A6.3 Procesamiento del Fichero de Datos A6.3.1 Descripción Este documento es una explicación sobre el proceso necesario para obtener una visión más amigable de los datos XML obtenidos con los equipos de la familia RANGER con la opción de GPS, al hacer un análisis de cobertura de la señal.
Página 233 Cuando Excel intenta abrir el archivo se le pedirá el método de importación para abrir el archivo de datos XML de esta manera: Figura A6 7. Se debe elegir la opción en la que se pide una hoja de estilo. Aparecerá como una opción el fichero "COVERAGE.xsl".
Página 234 A continuación Excel abrirá el fichero de datos XML con el formato que el fichero XSL está proporcionando. Este paso puede necesitar algunos segundos dependiendo del tamaño del fichero de datos XML. En este punto, debería tener un fichero de Excel con tres hojas diferentes.
Página 235 A6.3.3 Presentación de las medidas en Google Earth Para este proceso Google Earth debe estar instalado en el equipo y se necesitará conexión a Internet. Abra un navegador web y busque un convertidor de fichero Excel a fichero KML, por ejemplo, buscando en Google "excel a KML " (un tipo de archivo XML utilizado por Google Earth).
Página 236 Haga clic en el icono de exploración (BROWSE): Figura A6 10. Una nueva ventana aparecerá donde se podrá encontrar el fichero Excel que se guardó en el paso número 9 de la sección anterior de este documento. Figura A6 11. Después de hacer la selección de fichero haga clic en la opción Ver en Google Earth (VIEW ON GOOGLE EARTH): Figura A6 12.
Página 237 La página web va a realizar la conversión de ficheros y luego preguntará si desea guardar el archivo resultante o simplemente abrirlo usando el software Google Earth. Seleccione Abrir con (Open with) Google Earth. Figura A6 13. Google Earth intentará abrir las tres hojas de Excel explicadas anteriormente en este documento (véase el paso 8 del proceso de apertura en Excel para ficheros de datos XML en el apartado anterior de este documento).
Página 238 Desactivar la primera y la segunda hojas para una visión más cómoda y haga clic sobre la tercera. Figura A6 15. El símbolo de la bandera amarilla indica el primer y último punto de medida de cobertura. Los otros puntos de medida se representan como un símbolo C.
Página 239: Anexo 7 Opción Dab/Dab+ Op-001-Dab
ANEXO 7 OPCIÓN DAB/DAB+ OP-001-DAB A7.1 GENERAL A7.1.1 Descripción Este anexo contiene las instrucciones de uso de la siguiente opción: OP-001-DAB: Análisis de señales DAB/DAB+ Esta opción permite al usuario detectar, medir, analizar y visualizar señales de radio digital DAB y DAB+. El DAB (Digital Audio Broadcasting) es un estándar de emisión de radio digital, diseñado para receptores tanto de uso doméstico como portátiles para la difusión de audio terrestre y satélite y que también permite introducir datos.
Página 240 A7.1.3 Modo MEDIDAS Las vistas de una señal DAB/DAB+ en modo MEDIDAS son: Figura A7 1. Medidas 1/3 Figura A7 2. Medidas 2/3 Figura A7 3. Medidas 3/3 Abril 2016...
Página 241 A7.1.4 Modo ANALISIS DE ESPECTRO Las vistas de una señal DAB/DAB+ en modo ESPECTRO son: Figura A7 4. Espectro 1/3 Figura A7 5. Espectro 2/3 Figura A7 6. Espectro 3/3 Abril 2016...
Página 242 A7.1.5 Modo TV Las vistas de una señal DAB/DAB+ en modo TV son: Figura A7 7. DAB 1/3 Figura A7 8.DAB 2/3 Figura A7 9. DAB 3/3 Abril 2016...
Página 243: Anexo 8 Dividendo Digital (Lte)
ANEXO 8 DIVIDENDO DIGITAL (LTE) Introducción LTE (Long Term Evolution) es un estándar para conexión de datos móviles, denominado comúnmente 4G, que tiene asignado hasta un total de 44 bandas de frecuencia. Estas bandas están distribuidas en el espectro radioeléctrico, entre las frecuencias de 698 MHz y 3600 MHz.
Página 244: Detección Y Corrección De Interferencias Lte
LTE. Detección y corrección de interferencias LTE Afortunadamente, todos los medidores de campo PROMAX de la gama HD RANGER disponen de herramientas para detectar y corregir las posibles interferencias provocadas por las señales LTE/4G de telefonía móvil.
Página 245 Figura A8.2 Esquema de la banda terrestre ocupada por las frecuencias LTE. Utilizaremos el modo Analizador de espectro combinado con la opción Retener Máximo y Marcador. Vamos a explicarlo paso a paso. En primer lugar sintonizamos el canal 60 en la frecuencia 786 MHz. Es el último canal actualmente disponible para TDT (o el canal de frecuencia más alta en la banda de UHF, en nuestro caso).
Página 246 En el modo Analizador de espectro, desplegamos el menú de opciones Avanzado seleccionamos opción Retener máximo modo Permanente. tener cuenta señal varía continuamente su potencia, en función del tráfico de datos instantáneo. Con esta opción, visualizaremos en pantalla, además de las señales en tiempo real, sus valores máximos.
Página 247 Figura A8.5 Marcador activado y posicionado en uno de los canales LTE, en la frecuencia 793,5 MHz. En caso de observar anomalías sobre la señal de TDT, el procedimiento a seguir seria la conexión de un filtro LTE en el camino de la señal RF de TV, para determinar si la presencia de señales LTE es la causa de nuestras interferencias.
Página 248: Filtro Lte Integrado En Los Medidores
Filtro LTE integrado en los medidores HD RANGER+ RANGER Los equipos más avanzados, como el HD RANGER+ y el RANGER 2, llevan un filtro de rechazo de la banda LTE integrado. Este filtro se puede activar para verificar la posible mejora de la calidad de recepción de las señales de TV, cuando buena parte de la banda LTE se ha atenuado considerablemente.
Página 249: Contenido Multimedia
Decodificación multi stream http://youtu.be/AWBIhPt9h18 DVB-S2 http://youtu.be/AnABla9az8U ¿Qué es LTE? http://youtu.be/WWj4PRccxFI?t=3m55s Adquisición de datos http://youtu.be/WWj4PRccxFI?t=2m54s Exploración de canalización http://youtu.be/WWj4PRccxFI Gestión de instalaciones http://youtu.be/FjD6TDvt89U Generación de un informe de medidas http://youtu.be/T6jaEZ7W3_A Creación de una canalización http://www.promax.es/esp/noticias/437/los- Dividendo Digital equipos-hd-ranger-preparados-para-el- dividendo-digital-lte Abril 2016...
Página 250 PROMAX ELECTRONICA, S. L. Francesc Moragas, 71-75 08907 L’HOSPITALET DE LLOBREGAT (Barcelona) SPAIN Tel. : 93 184 77 00 * Tel. Intl. : (+34) 93 184 77 02 Fax : 93 338 11 26 * Fax Intl. : (+34) 93 338 11 26 http://www.promax.es...
