MANUAL DE INSTRUCCIONES
MANUEL D'INSTRUCTIONS
Español.............11
Français ...........21

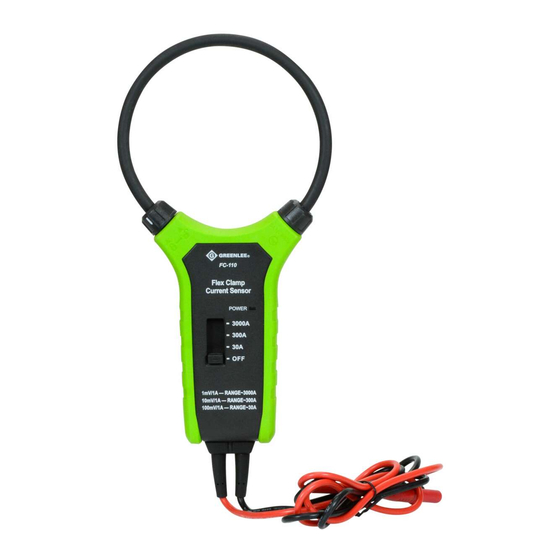

FC-110 and FC-118
Flex Clamp Meters
Read and understand all of the instructions and safety information in
this manual before operating or servicing this tool.
Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar estas
herramientas o darles mantenimiento.
Lire attentivement et bien comprendre toutes les instructions et
les informations sur la sécurité de ce manuel avant d'utiliser ou de
procéder à l'entretien de cet outil.
52086133 REV1
INSTRUCTION MANUAL
© 2019 Greenlee Tools, Inc.
FC-110
1/19
Publicidad
Capítulos
Tabla de contenido
Manuales relacionados para Greenlee FC-110
Resumen de contenidos para Greenlee FC-110
- Página 1 Lire attentivement et bien comprendre toutes les instructions et les informations sur la sécurité de ce manuel avant d’utiliser ou de procéder à l’entretien de cet outil. 52086133 REV1 © 2019 Greenlee Tools, Inc. 1/19...
-
Página 2: Tabla De Contenido
Measurement Categories ................9 Statement of Conformity ................10 Maintenance ....................10 Description The Greenlee FC-110 and FC-118 Flex Clamp Meters are hand-held testing devices that measure AC current. These meters are designed to be placed on or removed from insulated or uninsulated conductors. Safety Safety is essential in the use and maintenance of Greenlee tools. -
Página 3: Important Safety Information
Do not discard this product or throw away! For recycling information, go to www.greenlee.com. All specifications are nominal and may change as design improvements occur. Greenlee Tools, Inc. shall not be liable for damages resulting from misapplication or misuse of its products. - Página 4 Important Safety Information (cont.) Electric shock and fire hazard: • Do not expose this unit to rain or moisture. • Do not use the unit if it is wet or damaged. • Clamp meter, leads or any other clamp accessory, when used to make a measurement, create a System.
-
Página 5: Identification
FC-110 • FC-118 Identification 1. Rogowski Coil - The measurement coil of flex clamp meter 2. Clamp Lock – Turn the knob counter clockwise to unlock the clamp; turn clockwise to lock the clamp 3. Coil Support - Fixes coil to the clamp meter 4. -
Página 6: Operation
Disconnect all power supplies from the device before measurement. When measuring uninsulated conductors, do not power on the wire to be tested until the meter has safely clamped the wire. FC-110 Figure 2 1. Turn off the clamp meter as well as the conductor being measured. - Página 7 FC-110 • FC-118 Operation (cont.) 4. Turn on the clamp, then turn on the conductor. 5. Connect the clamp meter to an AC Voltage measuring device with a resolution of at least 1mV. 6. Read the value displayed on the AC voltage measuring device. If the current to be measured is over the range, a value greater than 3V will display on the AC voltage measuring device.
-
Página 8: Typical Measurements And Accuracy
0 °C and 18 °C and from 28 °C between 28 °C and 50 °C. Accuracy ± (%reading) Temperature 23° C±5° C Humidity ≤ 80% RH Temperature Coefficient 0.2 x (accuracy)/°C (1) FC-110/118 AC Current Measurement Accuracy (At Range Resolution Cable Position Centered Position) Accuracy when 30.0A 0.1A ±(3%+0.5A) -
Página 9: Specifications
Sensor Type: Rogowski Coil Impact strength: The meter can be dropped from 1 meter's height Clamp size: The FC-110 has a coil size of 25.4cm (10 inches). The FC-118 has a coil size of 45.7cm (18 inches) Electromagnetic field effect: When electromagnetic interference exists, the meter may show an incorrect reading Power Supply: 3 AAA 1.5V batteries... -
Página 10: Statement Of Conformity
Statement of Conformity Greenlee Tools, Inc. is certified in accordance with ISO 9001 (2000) for our Quality Management Systems. The instrument enclosed has been checked and/or calibrated using equipment that is traceable to the National Institute for Standards and Technology (NIST). -
Página 11: Pinzas Amperométricas Flexibles
Lire attentivement et bien comprendre toutes les instructions et les informations sur la sécurité de ce manuel avant d’utiliser ou de procéder à l’entretien de cet outil. 52086133 © 2018 Greenlee Tools, Inc. 12/18... -
Página 12: Descripción
Acerca de la seguridad La seguridad es esencial en el uso y mantenimiento de herramientas de Greenlee. Este manual de instrucciones y todas las marcaciones en la herramienta le ofrecen la información necesaria para evitar riesgos y prácticas inseguras relacionadas con el uso... -
Página 13: Seguridad
Para obtener información sobre reciclamiento, visite www.greenlee.com. Todas las especificaciones son nominales y pueden cambiar a medida que se produzcan mejoras en el diseño. Greenlee Tools, Inc. no se responsabilizará de daños debidos al mal manejo o al uso indebido de sus productos. - Página 14 Información importante de seguridad (continuación) Peligro de choque eléctrico e incendio: • No exponga esta unidad a la lluvia o humedad. • No use la unidad si está mojada o dañada. • Al usarse para mediciones, la pinza amperométrica, cables o demás accesorios de la pinza crean un sistema.
-
Página 15: Identificación
FC-110 • FC-118 Identificación 1. Bobina Rogowski: es la bobina de medición de la pinza amperométrica flexible 2. Bloqueo de la pinza: gire la perilla en sentido antihorario para desbloquear la pinza; gírela en sentido horario para bloquear la pinza 3. -
Página 16: Operación
Antes de realizar la medición desconecte todas las fuentes de alimentación del dispositivo. Al medir conductores no aislados, no conecte la potencia del cable que se medirá hasta que el medidor esté sujetado de forma segura al cable. FC-110 Figura 2 1. Apague la pinza amperométrica además del conductor que se mide. - Página 17 FC-110 • FC-118 Operación (continuación) 4. Encienda la pinza, después, encienda el conductor. 5. Conecte la pinza amperométrica a un dispositivo de medición de tensión CA con una resolución de al menos 1 mV. 6. Lea el valor que se muestra en el dispositivo de medición de tensión CA. Si la corriente que se medirá...
-
Página 18: Precisión Y Mediciones Más Comunes
18° C entre 0° C y 18° C, y desde 28° C entre 28° C y 50° C. Precisión ± (% de lectura) Temperatura 23° C ±5° C Humedad ≤ 80 % HR Coeficiente de temperatura 0,2 x (precisión)/°C (1) Medición de corriente CA FC-110/118 Precisión (en la Posición del Escala Resolución posición centrada) cable Precisión 30,0 A 0,1 A ±... -
Página 19: Especificaciones
Resistencia al impacto: El medidor puede caer desde una altura de 1 m Tamaño de la pinza: La FC-110 tiene un tamaño de bobina de 25,4 cm (10 in). La FC-118 tiene un tamaño de bobina de 45,7 cm (18 in). -
Página 20: Declaración De Conformidad
Declaración de conformidad Greenlee Tools Inc. está certificada de conformidad con las normas ISO 9001 (2000) para nuestros sistemas de gestión de calidad. El instrumento incluido fue probado y/o calibrado con equipamiento rastreable por el Instituto Nacional de Normas y Tecnología (National Institute for Standards and Technology, NIST). - Página 21 Lire attentivement et bien comprendre toutes les instructions et les informations sur la sécurité de ce manuel avant d’utiliser ou de procéder à l’entretien de cet outil. 52086133 REV1 © 2019 Greenlee Tools, Inc. 1/19...
-
Página 22: Description
Déclaration de conformité ................30 Entretien ......................30 Description Les multimètres à pince flexible Greenlee FC-110 et FC-118 sont des appareils de contrôle portables qui mesurent le courant alternatif. Ces multimètres sont conçus pour être placés sur des conducteurs isolés ou non isolés. -
Página 23: Informations Importantes De Sécurité
Toutes les caractéristiques sont nominales et peuvent changer lorsque des améliorations sont apportées dans la conception. Greenlee Tools, Inc. décline toute responsabilité quant aux dommages résultant d’un emploi inadéquat ou d’un mésusage de ses produits. MD Marque déposée : la couleur verte des instruments de test électrique est une marque déposée de Greenlee Tools, Inc. - Página 24 Informations importantes de sécurité (suite) AVERTISSEMENT Danger de décharge électrique et d’incendie : • Ne pas exposer l’appareil à la pluie ou à l’humidité. • Ne pas utiliser l’appareil s’il est mouillé ou endommagé. • Le multimètre à pince, les fils et tout autre accessoire à pince, lorsqu’ils sont utilisés pour effectuer une mesure, créent un système.
-
Página 25: Identification
FC-110 • FC-118 Identification 1. Bobine Rogowski - La bobine de mesure du multimètre à pince flexible 2. Verrou de pince – Tourner la molette dans le sens antihoraire pour déverrouiller la pince ; tourner dans le sens horaire pour verrouiller la pince 3. -
Página 26: Fonctionnement
à tester avant que le multimètre agrippe solidement le fil avec la pince. FC-110 Figure 2 1. Éteindre le multimètre à pince ainsi que le conducteur à mesurer. - Página 27 FC-110 • FC-118 Fonctionnement (suite) 4. Allumer le multimètre à pince, puis mettre le conducteur sous tension. 5. Brancher le multimètre à pince à un appareil de mesure de tension CA ayant une résolution minimale de 1 mV. 6. Lire la valeur affichée sur l’appareil de mesure de tension CA. Si le courant à...
-
Página 28: Mesures Types Et Précision
0 °C et 18 °C ainsi qu’avec 28 °C entre 28 °C et 50 °C. Précision ± (%lecture) Température 23° C±5° C Humidité ≤ 80 % HR Coefficient de température 0,2 x (précision)/°C (1) Mesure du courant alternatif pour FC-110/118 Précision (en Position du Plage Résolution position centrée) câble 30,0 A 0,1 A... -
Página 29: Caractéristiques
Type de capteur : Bobine Rogowski Résistance aux impacts : Le multimètre peut être échappé d’une hauteur de 1 mètre Taille de la pince : Le FC-110 possède une bobine de 25,4 cm (10 po). Le FC-118 possède une bobine de 45,7 cm (18 po) Effet de champ électromagnétique : En présence d’une interférence électromagnétique, le multimètre peut afficher une valeur erronée... -
Página 30: Déclaration De Conformité
Déclaration de conformité Greenlee Tools, Inc. est certifiée conformément à la norme ISO 9001 (2000) pour nos systèmes de gestion de la qualité. L’instrument inclus a été vérifié et/ou étalonné en utilisant un équipement dont la traçabilité peut être prouvée par le National Institute for Standards and Technology (NIST). - Página 31 FC-110 • FC-118...
- Página 32 4455 Boeing Drive • Rockford, IL 61109-2988 • USA • 815-397-7070 An ISO 9001 Company • ©2019 Greenlee Tools, Inc. Canada International Tel: 800-435-0786 Tel: 800-435-0786 Tel: +1-815-397-7070 Fax: 800-451-2632 Fax: 800-524-2853 Fax: +1-815-397-9247 www.greenlee.com...
