Resumen de contenidos para Gossen MetraWatt METRACLIP 86
- Página 1 PINZA MULTIMÉTRICA METRACLIP 86 ESP AÑO L Manual de instrucciones...
-
Página 2: Tabla De Contenido
Pinza Multimétrica METRACLIP 86 Español ÍNDICE PRESENTACIÓN ......................8 EL CONMUTADOR ......................9 LAS TECLAS DEL TECLADO ..................10 LA PANTALLA ......................... 11 1.3.1 Los símbolos de la pantalla ................11 1.3.2 Rebasamiento de las capacidades de medida (O.L) ........13 LOS BORNES ........................ - Página 3 Español Pinza Multimétrica METRACLIP 86 3.10 MEDIDA DE LA CORRIENTE DE INSERCIÓN O DE SOBREINTENSIDAD (TRUE INRUSH) ..........................28 3.11 MEDIDA DE LA POTENCIA W, VA, Y PF............29 3.11.1 Medida de la potencia en monofásico ............29 3.11.2 Medida de la potencia en trifásico equilibrado ..........30 3.12...
- Página 4 Pinza Multimétrica METRACLIP 86 Español MANTENIMIENTO ..................... 53 LIMPIEZA........................... 53 CAMBIO DE LA PILA ...................... 53 COMPROBACIÓN METROLÓGICA ................53 REPARACIÓN ........................53 GARANTÍA........................54 ESTADO DE ENTREGA ..................... 54 DIRECCIONES ......................55...
- Página 5 Español Pinza Multimétrica METRACLIP 86 Usted acaba de adquirir una Pinza multimétrica METRACLIP 86 y le agradecemos la confianza que ha depositado en nosotros. Para conseguir las mejores prestaciones de su instrumento: • lea detenidamente este manual de instrucciones, •...
-
Página 6: Precauciones De Uso
Pinza Multimétrica METRACLIP 86 Español PRECAUCIONES DE USO Este instrumento cumple con las normas de seguridad IEC 61010-1 y 61010-2-032 para tensiones de 1000 V en categoría III o 600 V en categoría IV, a una altitud inferior a 2000 m y en interiores, con un grado de contaminación igual a 2 como máximo. -
Página 7: Categorías De Medida
Español Pinza Multimétrica METRACLIP 86 Al manejar puntas de prueba, pinzas cocodrilo y pinzas amperimétricas, mantenga los dedos detrás de la protección. Como medida de seguridad y para evitar sobrecargas sucesivas en las entradas del instrumento, se recomienda realizar las operaciones de configuración únicamente cuando no está... -
Página 8: Presentación

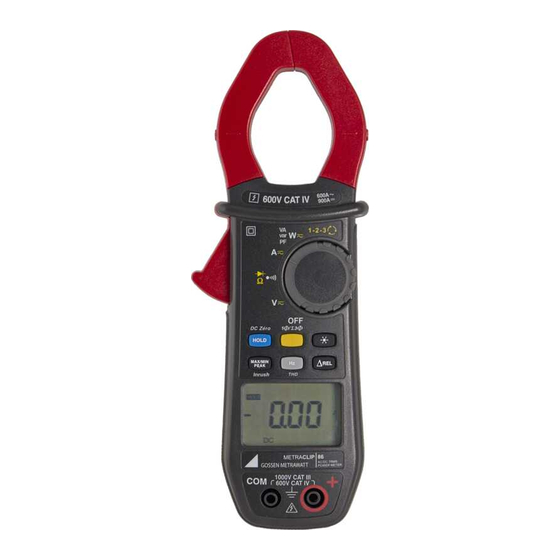

Pinza Multimétrica METRACLIP 86 Español PRESENTACIÓN La pinza METRACLIP 86 es un instrumento profesional para las medidas de las magnitudes eléctricas que aúna las siguientes funciones : Medida de intensidad; Medida de corriente de inserción/sobreintensidad (True-Inrush); Medida de tensión;... -
Página 9: El Conmutador
Español Pinza Multimétrica METRACLIP 86 EL CONMUTADOR El conmutador consta de seis posiciones. Para acceder a las funciones , posicione el conmutador en la función elegida. Se valida cada posición con una señal acústica. Las funciones están descritas en la tabla a continuación ;... -
Página 10: Las Teclas Del Teclado
Pinza Multimétrica METRACLIP 86 Español LAS TECLAS DEL TECLADO A continuación se muestran las seis teclas del teclado : Figura 3 : el teclas del teclado N° Función Véase § Memorización de los valores, bloqueo de la visualización Compensación del cero A 3.9.2... -
Página 11: La Pantalla
Español Pinza Multimétrica METRACLIP 86 LA PANTALLA A continuación se muestra la pantalla de la pinza multimétrica: Figura 4 : la pantalla N° Función Véase § Visualización de los modos seleccionados (teclas) Visualización de los valores y de las unidades de 3.12... - Página 12 Pinza Multimétrica METRACLIP 86 Español ΔRef Valor de referencia Memorización de los valores y congelación de la visualización Valor RMS máximo Valor RMS mínimo Peak+ Valor pico máximo Peak- Valor pico mínimo Medida de la potencia totale en trifásico equilibrado...
-
Página 13: Rebasamiento De Las Capacidades De Medida (O.L)
Español Pinza Multimétrica METRACLIP 86 Prueba de continuidad Prueba de diodo Visualización permanente (auto apagado desactivado) Indicador de pilas gastadas La indicación "rdy" representa la abreviación de “ready” para indicar que el instrumento está listo (función “indicador del orden de las fases). -
Página 14: Las Teclas
Pinza Multimétrica METRACLIP 86 Español 2 LAS TECLAS Las teclas del teclado funcionan cuando se pulsan de forma corta, larga o se mantienen pulsadas. Las teclas ofrecen nuevas funciones y permiten detectar y adquirir parámetros complementarios de las medidas elementales tradicionales. -
Página 15: Tecla (Función 2 A )
Español Pinza Multimétrica METRACLIP 86 el valor de cada nueva medida) realizar la compensación automática del cero Larga (> 2 seg.) 3.9.2 (véase § A AC+DC Observación : este modo funciona si se han desactivado previamente modos MAX/MIN/PEAK y HOLD (pulsación breve). -
Página 16: Tecla
Pinza Multimétrica METRACLIP 86 Español TECLA Esta tecla permite activar la retroiluminación de la pantalla. Cada pulsación … permite sucesiva en - activar o desactivar la retroiluminación de la pantalla Observación: la retroiluminación se apaga automáticamente al cabo de 2 minutos. -
Página 17: Observación : La Función Δrel Se Puede Utilizar Las Funciones Del Modo
Español Pinza Multimétrica METRACLIP 86 - activar la detección de los valores MÁX./MÍN - visualizar el valor MÁX., MÍN. sucesivamente - volver a la visualización de la medida en curso sin salir del modo (los valores ya detectados no se borran) salir del modo MÁX./MÍN./PEAK. -
Página 18: Tecla
Pinza Multimétrica METRACLIP 86 Español Cada pulsación … permite sucesiva en Large (> 2 seg.) entrar en el modo True-INRUSH - “Inrh” aparece durante 3 s (retroiluminación encendida intermitente) - el umbral de activación aparece durante 5 s (retroiluminación encendida fija), - “------”... -
Página 19: La Función Hz + Activación Del Modo Hold
Español Pinza Multimétrica METRACLIP 86 visualizar: - el valor de la potencia aparente (VA) - el valor de la potencia reactiva (var) - el factor de potencia (PF) - la frecuencia de la señal - el valor de la potencia activa (W) Larga (>... -
Página 20: Tecla
Pinza Multimétrica METRACLIP 86 Español TECLA Esta tecla permite visualizar y memorizar el valor de referencia o visualizar el valor diferencial y relativo en la unidad de magnitud medida o en % Observación : en modo orden de las fases, la tecla no funciona. -
Página 21: Uso
Español Pinza Multimétrica METRACLIP 86 3 USO PRIMERA PUESTA EN MARCHA Coloque la pila suministrada con el instrumento como se indica a continuación: Con un destornillador, desatornille el tornillo de la tapa (nº 1) situada en la parte posterior de la carcasa y abra la tapa;... -
Página 22: Configuración
Pinza Multimétrica METRACLIP 86 Español instrumento, una señal acústica suena de modo discontinuo. Para volver a encender el instrumento, pulse una tecla o gire el conmutador. CONFIGURACIÓN Como medida de seguridad y para evitar sobrecargas sucesivas en las entradas del instrumento, se recomienda realizar las operaciones de configuración únicamente cuando no está... -
Página 23: Configuración Por Defecto
Español Pinza Multimétrica METRACLIP 86 Desde la posición OFF, mantenga pulsada la tecla girando el conmutador hasta , hasta el final de la presentación “pantalla completa” y la emisión de una señal acústica, para entrar en el modo configuración. En pantalla aparece el porcentaje de rebasamiento a aplicar al valor de la corriente medida para determinar el umbral de inicio de la medida. -
Página 24: Medida De Tensión (V)
Pinza Multimétrica METRACLIP 86 Español MEDIDA DE TENSIÓN (V) Para medir una tensión, proceda como se indica a continuación: Posicione el comutador en Conecte el cable negro al borne COM y el cable rojo al “+”; Coloque las puntas de prueba o las pinzas cocodrilo en los bornes del circuito a medir. -
Página 25: Compensación Automática De La Resistencia De Los Cables
Español Pinza Multimétrica METRACLIP 86 La señal acústica se emite si la continuidad y el valor de la medida aparecen en pantalla. 3.6.1 Compensación automática de la resistencia de los cables Advertencia: antes de realizar la compensación, los modos MAX/MIN y HOLD deben desactivarse. -
Página 26: Prueba De Diodo
Pinza Multimétrica METRACLIP 86 Español El valor de la medida aparece en la pantalla. Observación: para medir las resistencias de bajo valor, realice primero la compensación de la resistencia de los cables (véase § 3.6.1). PRUEBA DE DIODO Advertencia: Antes de realizar la prueba de diodo, asegúrese de que el circuito esté... -
Página 27: Medida De Intensidad (A)
Español Pinza Multimétrica METRACLIP 86 MEDIDA DE INTENSIDAD (A) Al apretar el gatillo hacia el cuerpo del instrumento se abren las mordazas. La flecha situada en las mordazas de la pinza (véase el esquema de abajo) debe estar orientada en el sentido supuesto de la circulación de la corriente del generador hacia la carga. -
Página 28: Medida De La Corriente De Inserción O De Sobreintensidad (True Inrush)
Pinza Multimétrica METRACLIP 86 Español Pulse la tecla hasta que el instrumento emita una doble señal acústica y aparezca en la pantalla un valor cercano a “0”. Se memoriza el valor de corrección hasta que se apague la pinza. Observación : la corrección sólo se realiza si el valor visualizado es < ±6 A, en caso contrario el valor visualizado parpadea y no se memoriza. -
Página 29: Medida De La Potencia W, Va, Vary Pf
Español Pinza Multimétrica METRACLIP 86 Una vez detectada y adquirida en 100 ms, aparece el valor RMS de la corriente True-Inrush, así como los valores PEAK+/PEAK- a continuación. Al mantener pulsada la tecla o al cambiar de función se sale del modo True-Inrush. -
Página 30: Medida De La Potencia En Trifásico Equilibrado
Pinza Multimétrica METRACLIP 86 Español El valor de la medida aparece en la pantalla. 3.11.2 Medida de la potencia en trifásico equilibrado Posicione el conmutador en y seleccione VA, var o PF pulsando la tecla hasta la elección deseada; Pulse la tecla amarilla hasta que aparezca el símbolo Aparece automáticamente... -
Página 31: Modo Sentido De Rotación De Las Fases U Orden De Las Fases
Español Pinza Multimétrica METRACLIP 86 El valor de la medida aparece en la pantalla. Observación : Asimismo, puede medir la potencia trifásica en una red de 4 cables equilibrada realizando la misma operación o como para la medida en una red monofásica y luego multiplique el valor obtenido por tres. -
Página 32: Medida De Frecuencia (Hz)
Pinza Multimétrica METRACLIP 86 Español Observación : si el período de referencia no ha sido definido, el instrumento emite una señal acústica y aparece el mensaje “Err Hz” o “Err V” en la pantalla. El símbolo parpadea y luego aparece el mensaje “rdy” en la pantalla. Repita el procedimiento a partir del punto 4. -
Página 33: Medida De Frecuencia En Intensidad
Español Pinza Multimétrica METRACLIP 86 El valor de la medida aparece en la pantalla. 3.13.2 Medida de frecuencia en intensidad Posicione el conmutador en y pulse la tecla . Aparece el símbolo Hz; Seleccione AC o AC+DC pulsando la tecla amarilla hasta la elección deseada. -
Página 34: Medida De Frecuencia En Potencia
Pinza Multimétrica METRACLIP 86 Español 3.13.3 Medida de frecuencia en potencia En posición Potencia (W) AC o AC+DC en red monofásica, se puede visualizar la frecuencia de la tensión de la señal presente en los bornes. En posición Potencia (W) AC o AC+DC en red trifásica equilibrada, se puede visualizar la frecuencia de la tensión de línea de la señal presente en los bornes. -
Página 35: Características
Español Pinza Multimétrica METRACLIP 86 Posicione el conmutador en y mantenga pulsada (>2s) la tecla . Aparece el símbolo THD . Para seleccionar la THD , pulse de nuevo la tecla . Se visualiza el símbolo THD . Para seleccionar la frecuencia de la fundamental, pulse de nuevo la tecla . -
Página 36: Características En Las Condiciones De Referencia
Pinza Multimétrica METRACLIP 86 Español CARACTERÍSTICAS EN LAS CONDICIONES DE REFERENCIA Las incertidumbres están expresadas en ± (x% de la lectura (L) + y cuenta (ct)). 4.2.1 Medida de tensión DC desde 0,00 V desde 60,0 V desde 600 V... -
Página 37: Medida De Tensión En Ac+Dc
Español Pinza Multimétrica METRACLIP 86 instrumento está garantizado. Aparece la indicación “OL”. - Banda concurrida en AC = 3 kHz Nota (2) - Todo valor comprendido entre cero y el umbral mínimo del rango de medida (0,15 V) está forzado a “----” en pantalla. - Página 38 Pinza Multimétrica METRACLIP 86 Español Rango de desde 0,00 A desde 60,0 A desde 600A hasta 900 medida hasta 59,99 A hasta 599,9 A A (1) Rango de medida 0 a 100% del rango de medida especificado Incertidumbres ± (1% L + 10 (2) (cero ±...
-
Página 39: Medida De Intensidad Ac
Español Pinza Multimétrica METRACLIP 86 4.2.5 Medida de intensidad AC desde 0,15 A desde 60,0 A hasta Rango de medida (2) 600 A (1) 599,9 A hasta 59,99 A Rango de medida de 0 a 100% del rango de medida... -
Página 40: Medida De True-Inrush
Pinza Multimétrica METRACLIP 86 Español - Corriente residual al cero: • En DC: depende de la remanencia. Puede corregirse mediante la función "DC cero" de la tecla HOLD. • En AC: < 150 mA. - Características específicas en modo MAX/MIN en intensidad (desde 10 Hz hasta 1 kHz en AC o AC+DC, y desde 0,30 A): •... -
Página 41: Medida De Resistencia
Español Pinza Multimétrica METRACLIP 86 4.2.9 Medida de resistencia desde 0,0 Ω desde 600 Ω hasta desde 6,00 kΩ Rango de medida (1) hasta 599,9 Ω 5999 Ω hasta 59,99 kΩ Rango de medida de 1 a 100% del de 0 a 100% del rango de medida... -
Página 42: Mesures De Puissance Active Dc
Pinza Multimétrica METRACLIP 86 Español 4.2.11 Mesures de puissance active DC desde 6,00 desde 60,0 desde 600 Rango de desde 0 W hasta kW hasta kW hasta kW hasta 900 medida (2) 5999 W 59,99 kW 599,9 kW kW (1) -
Página 43: Medidas De Potencia Activa Ac
Español Pinza Multimétrica METRACLIP 86 4.2.12 Medidas de potencia activa AC desde desde 60,0 Rango de desde 5 W hasta 6,00 kW kW hasta 600 kW (1) medida (2) 5999 W hasta 599,9 kW 59,99 kW Rango de 1 a 100% del rango... -
Página 44: Medidas De Potencia Activa Ac+Dc
Pinza Multimétrica METRACLIP 86 Español Nota (7) - En trifásica equilibrada, en presencia de señales deformadas (THD y armónicos), las incertidumbres están garantizadas a partir de Φ > 30°. Se añaden errores adicionales en función de la THD: Añada +1% por 10% < THD < 20% Añada +3% por 20% <... -
Página 45: Medidas De Potencia Aparente Ac
Español Pinza Multimétrica METRACLIP 86 4.2.14 Medidas de potencia aparente AC desde 6,00 desde 60,0 Rango de desde 5 VA hasta kVA hasta kVA hasta 600 kVA (1) medida (2) 5999 VA 59,99 kVA 599,9 kVA Rango de 1 a 100% del rango... -
Página 46: Medidas De Potencia Reactiva Ac
Pinza Multimétrica METRACLIP 86 Español 4.2.16 Medidas de potencia reactiva AC desde desde 6,00 Rango de desde 5 var hasta 60,0kvar kvar hasta 600kvar (1) medida (2) 5 999 var hasta 59,99 kvar 599,9 kvar Rango de 0 a 100% del rango... -
Página 47: Medidas De Potencia Reactiva Ac+Dc
Español Pinza Multimétrica METRACLIP 86 4.2.17 Medidas de potencia reactiva AC+DC desde desde desde Rango de desde 5 var hasta 6,00kvar 60,0kvar 600kvar hasta medida (2) 5999 var hasta hasta 900 kvar (1) 59,99 kvar 599,9 kvar Rango de 0 a 100% del rango de... -
Página 48: Medidas De Frecuencia
Pinza Multimétrica METRACLIP 86 Español Nota 9 - Signos del factor de potencia según la regla de los 4 cuadrantes (§ 4.2.12): Cuadrante 1 : Factor de potencia PF signo + (sistema inductivo) Cos Φ signo + Cuadrante 2 : Factor de potencia PF signo - (sistema capacitivo) Cos Φ... -
Página 49: Características En Thdr
Español Pinza Multimétrica METRACLIP 86 4.2.20 Características en THDr Rango de medida 0,0 – 100% Rango de medida 0 a 100% del rango de medida especificado ±(5% L + 2 cts) en tensión Incertidumbres ±(5% L + 5 cts) en corriente Resolución... -
Página 50: Indicación Del Orden De Las Fases
Pinza Multimétrica METRACLIP 86 Español 4.2.22 Indicación del orden de las fases Rango de frecuencia desde 47 Hz hasta 400 Hz Rango de tensión admisible desde 50 V hasta 1.000 V ≤ 500 ms Tiempo de adquisición del periodo de referencia desde 10 s hasta 50 Hz Período de validez de la información sobre el período... -
Página 51: Suministro Eléctrico
Español Pinza Multimétrica METRACLIP 86 SUMINISTRO ELÉCTRICO Pila: 1 x 9 V LF22 Autonomía media: > 120 horas (sin retroiluminación) Duración de funcionamiento Después de 10 minutos sin girar el antes del auto apagado: conmutador y/o pulsar las teclas CONFORMIDAD CON LAS NORMAS INTERNACIONALES... - Página 52 Pinza Multimétrica METRACLIP 86 Español 10 Hz...1 kHz 1%L + 1 cta 1 kHz...3 kHz 9%L + 1 cta Frecuencia 10 Hz…400 Hz 1%L + 1 cta 400 Hz…3 kHz 5%L + 1 cta Posición Posición del cualquiera dentro conductor dentro del perímetro...
-
Página 53: Mantenimiento
Le aconsejamos una verificación anual de este instrumento. Para las verificaciones y calibraciones, contacte con nuestros laboratorios de metrología acreditados (solicítenos información y datos), con la filial GOSSEN METRAWATT o con el agente de su país. REPARACIÓN Para las reparaciones ya sean en garantía y fuera de garantía, devuelva el... -
Página 54: Garantía
• daños debidos a golpes, caídas o inundaciones. 7 ESTADO DE ENTREGA La pinza multimétrica METRACLIP 86 se suministra en su caja de embalaje con: • 2 cables banana-banana rojo y negro •... -
Página 55: Direcciones
8 DIRECCIONES Servicio de reparaciones y repuestos centro de calibración y servicio de alquiler de aparato En caso necesidad rogamos se dirijan a: GMC-I Service GmbH Service-Center Thomas-Mann-Straße 20 90471 Nürnberg ● Alemania Teléfono +49 911 817718-0 Telefax + 49 911 817718-583 E-Mail service@gossenmetrawatt.com www.gmci-service.com... - Página 56 07 - 2013 Code : 692884A05 - Ed. 3 Reservados todos los derechos • Este documento está disponible en formato PDF en Internet Teléfono +49 911 8602-111 GMC-I Messtechnik GmbH Telefax +49 911 8602-777 Südwestpark 15 E-Mail info@gossenmetrawatt.com ● 90449 Nürnberg Germany www.gossenmetrawatt.com...
