- Página 1 Amperímetro AC DCB-72 Aac MANUAL DE INSTRUCCIONES (M206B01-01-19A)
- Página 2 DCB-72 Aac Manual de Instrucciones...
-
Página 3: Precauciones De Seguridad
En el presente manual, si las instrucciones precedidas por este símbolo no se respetan o realizan correc- tamente, pueden ocasionar daños personales o dañar el equipo y /o las instalaciones. CIRCUTOR, SA se reserva el derecho de modifi car las características o el manual del producto, sin previo aviso. LIMITACIÓN DE RESPONSABILIDAD CIRCUTOR, SA se reserva el derecho de realizar modifi caciones, sin previo aviso, del dispo- sitivo o a las especifi caciones del equipo, expuestas en el presente manual de instrucciones. -
Página 4: Tabla De Contenido
6�- CARACTERÍSTICAS TÉCNICAS �������������������������������������������������������������������������������������������������������������������� 26 7�- MANTENIMIENTO Y SERVICIO TÉCNICO ���������������������������������������������������������������������������������������������������� 28 8�- GARANTÍA ������������������������������������������������������������������������������������������������������������������������������������������������������ 28 9�- CERTIFICADO CE ������������������������������������������������������������������������������������������������������������������������������������������� 29 ANEXO A�- MENÚ DE CONFIGURACIÓN ����������������������������������������������������������������������������������������������������������� 32 A�1�- DCB-72 Aac �������������������������������������������������������������������������������������������������������������������������������������������� 32 A�2�- DCB-72 Aac CON RELÉS ���������������������������������������������������������������������������������������������������������������������� 33 Manual de Instrucciones... -
Página 5: Histórico De Revisiones
DCB-72 Aac HISTÓRICO DE REVISIONES Tabla 1: Histórico de revisiones� Fecha Revisión Descripción 06/18 M206B01-01-18A Versión Inicial Modificaciones en los apartados: 12/18 M206B01-01-18B 3.3. - 3.4. - 4.3. - 9. - Anexo A Modificaciones en los apartados: 04/19 M206B01-01-19A 2. - Anexo A SÍMBOLOS... -
Página 6: Comprobaciones A La Recepción

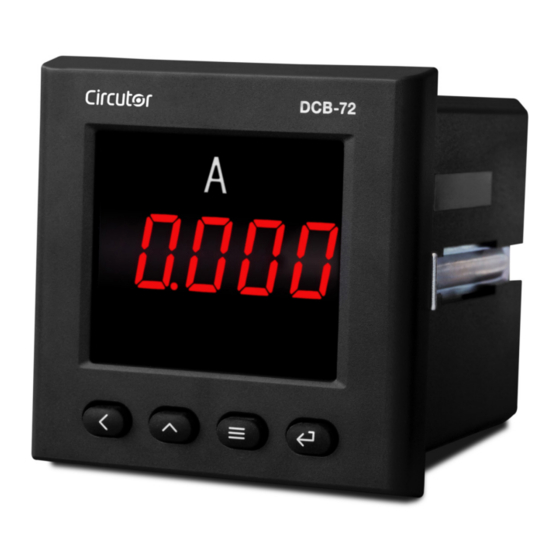

CIRCUTOR� 2�- DESCRIPCIÓN DEL PRODUCTO El DCB-72 Aac es un equipo diseñado para la medida y visualización de la corriente y frecuen- cia monofásica AC, dispone de 2 escalas de corriente programables: 1A y 5A El equipo dispone de: - 4 teclas, que permiten moverse por las diferentes pantallas y realizar la programación... -
Página 7: Instalación Del Equipo
La instalación del equipo DCB-72 Aac debe ser realizada por personal autorizado y cualificado. Antes de manipular, modificar el conexionado o sustituir el equipo se debe quitar la alimenta- ción y desconectar la medida. -
Página 8: 3�2�- Instalación
DCB-72 Aac 3.2.- INSTALACIÓN Con el equipo conectado, los bornes, la apertura de cubiertas o la eliminación de elementos, puede dar acceso a partes peligrosas al tacto. El equipo no debe ser utilizado hasta que haya finalizado por completo su instalación. -
Página 9: 3�3�- Bornes Del Equipo
DCB-72 Aac 3.3.- BORNES DEL EQUIPO Tabla 4:Relación de bornes del DCB-72 Aac� Bornes del equipo 1: L, Alimentación auxiliar : Salida relé alarma 1 (común) : Salida relé alarma 1 (NA) 2: N, Alimentación auxiliar Salida relé alarma 2 (común) 4: Entrada de medida de corriente : Salida relé... -
Página 10: 3�4�- Esquemas De Conexionado
28 31 32 Alimentación Auxiliar Power Supply Figura 4: Medida de corriente DCB-72 Aac� Si la corriente a medir es superior a la corriente nominal de entrada, 5A, se debe conectar un transformador de corriente al equipo. Si se conecta más de un equipo al transformador de corriente, es necesario conectarlos en serie. -
Página 11: Funcionamiento
Display 1000.0 Teclado Figura 5: Display DCB-72� 4.2.- FUNCIONES DEL TECLADO El DCB-72 Aac dispone de 4 teclas, para la visualización y configuración del equipo, Figura 5 Tabla 5: Función del teclado� Tecla Pulsación Pantalla anterior En el menú... -
Página 12: 4�3�- Salidas De Relés
( “5.2.- SALIDA RELÉ 1” y “5.3.- SALIDA RELÉ 2” 4.4.- VISUALIZACIÓN El DCB-72 Aac dispone de 2 o 3 pantallas de visualización, Tabla 6 Utilizar las teclas , para moverse entre las diferentes pantallas. -
Página 13: Configuración
Versión del software Figura 6: Menú de configuración DCB-72 Aac. Solo disponible para los modelos con salidas de relés. Desde cualquier pantalla de los menús de configuración, si no se pulsa ninguna tecla durante 4 minutos, el equipo sale del menú de configuración y vuelve a la pantalla de visualización. - Página 14 DCB-72 Aac rEAd Si desde la pantalla se pulsa la tecla , se accede al menú de configuración en modo visualización, es decir, los parámetros de configuración no se pueden modificar. rEAd Si desde la pantalla se pulsan las tecla , se accede al menú...
-
Página 15: 5�1�- Configuración De La Entrada
DCB-72 Aac 5.1.- CONFIGURACIÓN DE LA ENTRADA , muestra la pantalla principal del menú de configuración de la entrada, donde se Figura 9 configura el primario y el secundario de corriente. inPt Figura 9: Menú de configuración de la entrada, pantalla principal. -
Página 16: 5�1�1�- Primario De Corriente
DCB-72 Aac 5�1�1�- PRIMARIO DE CORRIENTE En esta pantalla se configura el valor del primario de corriente. 000.0 Utilizar la tecla , para modificar el valor del dígito que está parpadeando. Cuando el valor de la pantalla sea el deseado, utilizar la tecla para saltar de dígito. -
Página 17: 5�1�3�- Secundario De Corriente
DCB-72 Aac 5�1�3�- SECUNDARIO DE CORRIENTE En esta pantalla se configura el valor del secundario de corriente. 5.000 in 2 Pulsar las teclas a la vez, para acceder a la configuración del valor. Utilizar la tecla , para desplazarse entre las diferentes opciones: 5.000... -
Página 18: 5�2�- Salida Relé 1
DCB-72 Aac 5.2.- SALIDA RELÉ 1 Nota: Solo disponible para los modelos con salidas de relés. , muestra la pantalla principal del menú de configuración de la salida de relé 1. Figura 11 do-1 Figura 11: Menú de configuración de la salida de relé 1, pantalla principal. -
Página 19: 5�2�1�- Modo Del Relé
DCB-72 Aac 5�2�1�- MODO DEL RELÉ En esta pantalla se configura el modo de funcionamiento del relé 1. ñ- ñnodE Utilizar la tecla , para desplazarse entre las diferentes opciones: , se deshabilita la salida del relé 1. , salida de control remoto. Nota: Opción solo disponible para equipos con comu- nicaciones. -
Página 20: 5�2�3�- Parámetro De Alarma
DCB-72 Aac 5�2�3�- PARÁMETRO DE ALARMA En esta pantalla se configura el parámetro sobre el que se va activar la alarma. ñ- i--H itEn Utilizar la tecla , para desplazarse entre las diferentes opciones: F--H , Alarma activa cuando la frecuencia está por encima del valor de alarma. -
Página 21: 5�2�5�- Valor De Alarma
DCB-72 Aac 5�2�5�- VALOR DE ALARMA En esta pantalla se configura el valor a partir del cual se activará la alarma. 000.0 uALE Utilizar la tecla , para modificar el valor del dígito que está parpadeando. Cuando el valor de la pantalla sea el deseado, utilizar la tecla para saltar de dígito. -
Página 22: 5�2�7�- Guardar Configuración
DCB-72 Aac 5�2�7�- GUARDAR CONFIGURACIÓN Para guardar la configuración del equipo, pulsar la tecla , hasta llegar a la pantalla princi- pal del menú de configuración de la salida relé 1, Figura 11 Al pulsar de nuevo la tecla aparece la pantalla de validación. -
Página 23: 5�4�- Configuración Del Display
DCB-72 Aac 5.4.- CONFIGURACIÓN DEL DISPLAY , muestra la pantalla principal del menú de configuración del display. Figura 14 Figura 14: Menú de configuración del display, pantalla principal. Pulsar la tecla para entrar en el menú de configuración. CodE 0001 LiGH 120.0... -
Página 24: 5�4�2�- Luminosidad Del Display
DCB-72 Aac Para validar el dato, pulsar la tecla Utilizar las teclas para moverse entre las pantallas de configuración del menú. 5�4�2�- LUMINOSIDAD DEL DISPLAY En esta pantalla se configura la luminosidad del display. LiGH Utilizar la tecla , para desplazarse entre las diferentes opciones: el display dispone de 5... -
Página 25: 5�4�4�- Guardar Configuración
DCB-72 Aac 5�4�4�- GUARDAR CONFIGURACIÓN Para guardar la configuración del equipo, pulsar la tecla , hasta llegar a la pantalla princi- pal del menú de configuración del display, Figura 14 Al pulsar de nuevo la tecla aparece la pantalla de validación. -
Página 26: Características Técnicas
DCB-72 Aac 6�- CARACTERÍSTICAS TÉCNICAS Alimentación en CA Tensión nominal 80 ... 270 V ~ Frecuencia 50 / 60 Hz Sin relés 1.2 ... 3.5 VA Consumo Con relés 1.8 ... 4 VA Categoría de la Instalación CAT III 300V Alimentación en CC... - Página 27 Ensayos de inmunidad a los huecos de tensión, interrupciones breves y IEC 61000-4-11 variaciones de tensión� Requisitos de seguridad de equipos eléctricos de medida, control y uso en labo- IEC 61010-1 ratorio� Parte 1: Requisitos generales� 72.5 12.5 64.5 86.7 Figura 16: Dimensiones DCB-72 Aac� Manual de Instrucciones...
-
Página 28: Mantenimiento Y Servicio Técnico
Tel: 902 449 459 ( España) / +34 937 452 919 (fuera de España) email: sat@circutor.com 8�- GARANTÍA CIRCUTOR garantiza sus productos contra todo defecto de fabricación por un período de dos años a partir de la entrega de los equipos. CIRCUTOR reparará o reemplazará, todo producto defectuoso de fabricación devuelto duran- te el período de garantía. -
Página 29: Certificado Ce
DCB-72 Aac 9�- CERTIFICADO CE Manual de Instrucciones... - Página 30 DCB-72 Aac Manual de Instrucciones...
- Página 31 DCB-72 Aac Manual de Instrucciones...
-
Página 32: Anexo A�- Menú De Configuración
Secundario de in 2 1.000 5.000 corriente Unidades del Secundario Unt.2 de corriente CodE Password de acceso 0001 LiGH Luminosidad del display 120.0 Alarma luminosa 3012 Versión del software Figura 17:Menú de configuración DCB-72 Aac Manual de Instrucciones... -
Página 33: A.2.- Dcb-72 Aac Con Relés
0010 Retardo en la conexión uALE 000.0 Valor de alarma 000.5 Histeresis CodE 0001 Password de acceso LiGH Luminosidad del display 120.0 Alarma luminosa 3012 Versión del software Figura 18:Menú de configuración DCB-72 Aac (con relés) Manual de Instrucciones... - Página 34 CIRCUTOR, SA Vial Sant Jordi, s/n 08232 - Viladecavalls (Barcelona) Tel: (+34) 93 745 29 00 - Fax: (+34) 93 745 29 14 www.circutor.es central@circutor.com...
